[原创]DD-WRT 中继、电力组网技术在家庭的综合运用
版权：
昆明铁路局开远工务段 肖俊 时间 2009.8.8
转载时请保留版权信息。
联系方式：
Xiaojun.sc@qq.com
本文旨在讲BT3成功后,如何有效提高本地DD-WRT路由与远距离AP(被破解)的连网品质及信号再生,覆盖范围等问题.
所需设备：
DD-WRT 路由一只 （ASUS WL-300G）
强定向天线一只 （威海尼可18DBI 定向）
电力猫三只 （NETGEAR XE103）
参考方案：
1、无线网卡方案，只能在窗台边，且下载速度最高为30KB左右。（速度慢，且位置限制，不稳定）
2．全无线方案，即DD-WRT 中继，而后使用 虚拟AP ，虚拟SSID 全无线接入，经测试，下载速度在40KB左右。（较稳定，速度慢）
3．无线加有线方案，DD-WRT中继，使用网线接入到电脑，下载速度达到所中继网络峰值，240KB左右。（稳定，速度快）
根据我家情况，我选择了第三种方案。
使用两个月后，我发现自己的DD-WRT连接到用于中继的源路由信号品质在12%左右，晚上略低，但都能保持到下载速度200-240KB左右，一切正常DD-WRT路由和源路由连接速率在5.5MB-11MB之间。下雨天信号品质衰减到7%左右，连接速度降到2MB左右，上网速度明显下降，开网页反应相当迟钝。而且在刚装修的房子里客厅和卧室之间拉网线很影响美观，还容易绊倒人。
我想解决两个问题：
1、信号品质（信号强度）问题，我买了18DBI强定向天线。照相机用脚架（带云台），（用于固定天线和调向）。
2、线缆问题
方法一、购一台TP-LINK 无线路由用有线接到DD-WRT路由后作为发射端。
方法二、电力路由同一电表下电力线覆盖。
经过测试，
信号品质问题：定向天线有效的增强了我无线网络的品质，多次调整定向后，信号品质达到了47%左右，已经很不错了。DD-WRT路由和源路由（提供网络接入的路由）连接速率稳定在36MB-48MB上下，晚上信号品质也能维持到47%左右，因为久未下雨，所以未测试下雨天对信号影响，估计影响不会太大。
线缆问题，方法一用另一无线路由有线连到DD-WRT中继路由作为全家覆盖，但发现下载速度明显下降，下载速度大概在50KB左右，比直接用DD-WRT中继后设虚拟SSID转发信号好不了多少，于是本方法淘汰。结合上面教训,推出 D-WRT单机全无线中继方案,WDS速度低,其实是因自身干扰引起,而非普遍所说收发速率降低,因为收发速率54MB,不管怎么分成2份,都远电信提供的2MB宽带带宽,不至于速度湘江这么大,
方法二：中继信号方式不变，在家里将DD-WRT中继路由用网线连接到XE103电力猫上，通过电力猫把网络信号输入到家用电力线线路上,再用电力网桥将信号从电力线接到电脑上（住房面积，70M2左右，只有一只电表，有五只空气开关）
经测试，下载速度在180KB-240KB左右，比用网线直接从DD-WRT路由拉到电脑后速度变化不大。

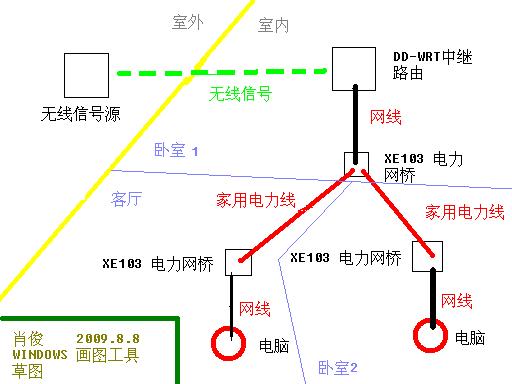

最终拓扑（非专业工具手绘，请谅解）：
无线信号源距离未知，直接用笔记本无线网卡收不到。
本方案完全解决了速度，稳定性，布线，美观问题。有效投入：
DD-WRT路由 160
定向天线+脚架 400元
电力猫（网桥） 150*3=450元
网线 20元
合计 1030元。
其它无效投入：
TP-LINK 941N
380元。
天线 若干
200元。

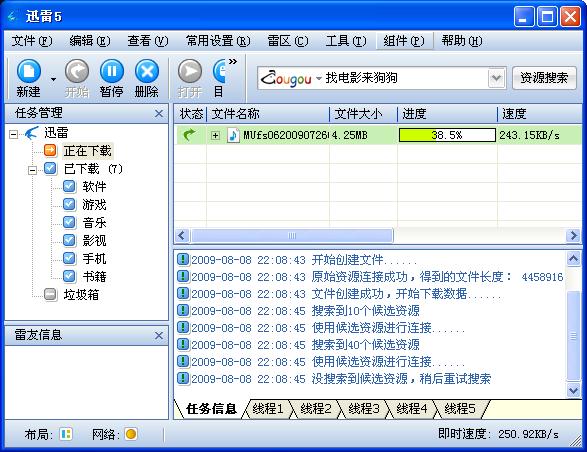

总之，还是挺值得的。抓两个图：
  |
