同室操戈！！『最经典的五单元反转长城阿摩司』VS【强大的18DB角反射器天线】

ann01

    前一阶段DIY成功了18DB缩短型角反射器天线，效果很是强大（详细内容见帖子http://forum.anywlan.com/thread-42155-1-1.html），完全有能力成为栅格的有力竞争者，为了DIY这个天线买了一块铝板耗费了40大洋（商家只给裁这么大 ）还剩余不少铝板，闲着实在太浪费，这两天逛论坛发现长城天线挺火，自己也来当一把铜丝党 本着参与第一、效果第二 的DIY精神，参考了论坛朋友的图纸，DIY了一个最经典的五单元反转长城天线，图纸增益为13.6DB，一开始打算拿做角反射器天线剩下的4MM铜焊条来弯，后来试了实在弯不动，只能跑去金属市场买了两个2mmX1m的黄铜焊条耗费五大洋，拿回来发现黄铜实在很脆，很容易弯断，于是用煤气炉做了淬火处理后再用细砂纸打磨光亮，然后按照图纸弯折，我家有一个小台钳这个可比老虎钳子好使多了，误差1MM左右，馈线用的是50-1特富龙，长度为40厘米，好啦闲话不多说了，请大家看图：

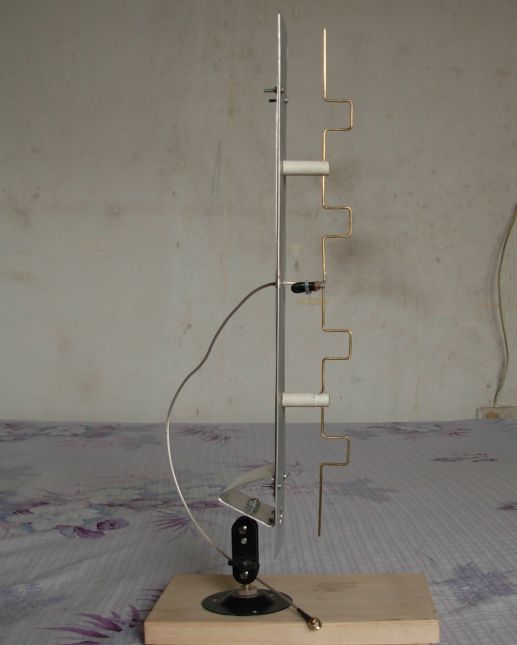

侧面特写，我在天线背面加了个小三角架，好放在万向支架上

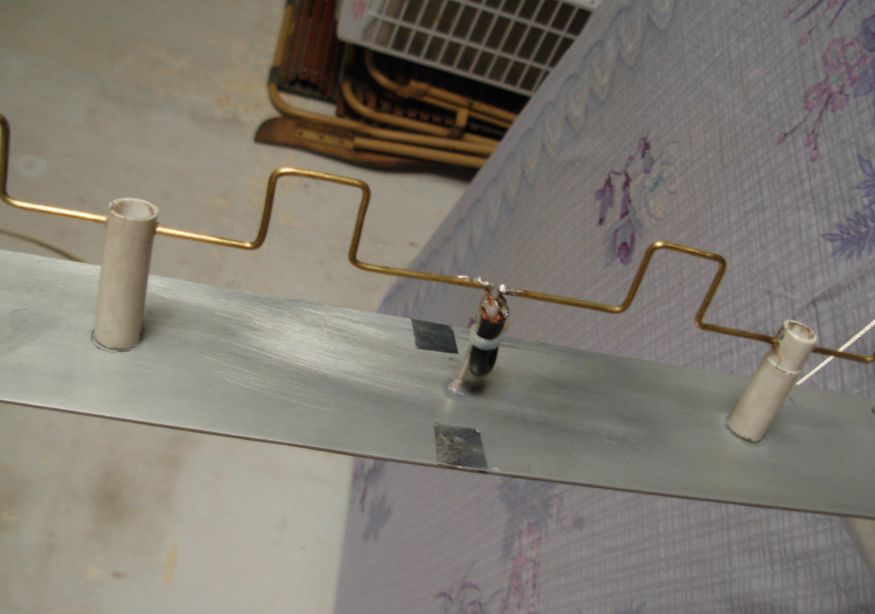

支柱图纸上的材料实在搞不到，用笔管锯断代替，铜丝和支柱全部用502胶固定，挺结实的，做好后上薄薄一层清漆防止氧化

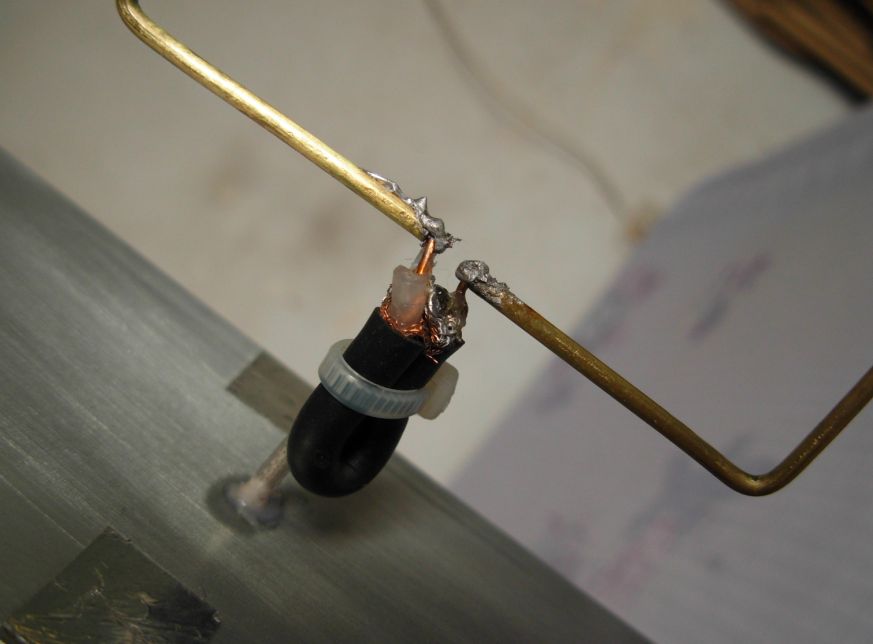

巴伦实在是难做，而且我焊工也太差，做坏了两个巴伦后第三个总算是给凑合上了，是用50-3线做的，绝缘层长度40.7

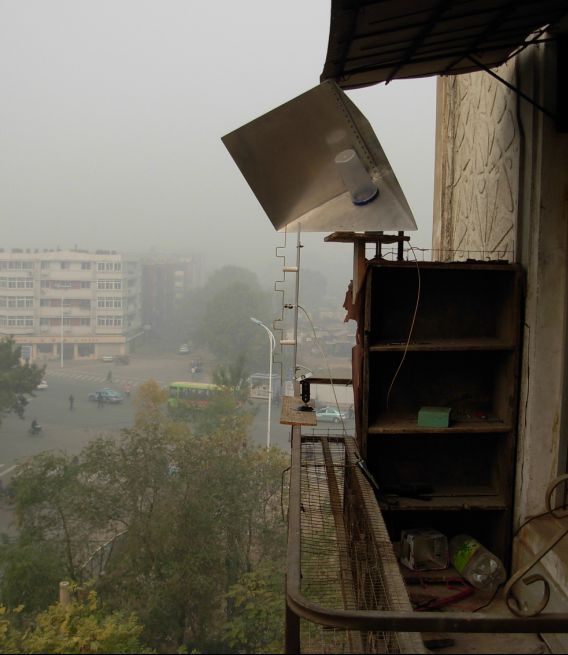

两个主角的合影

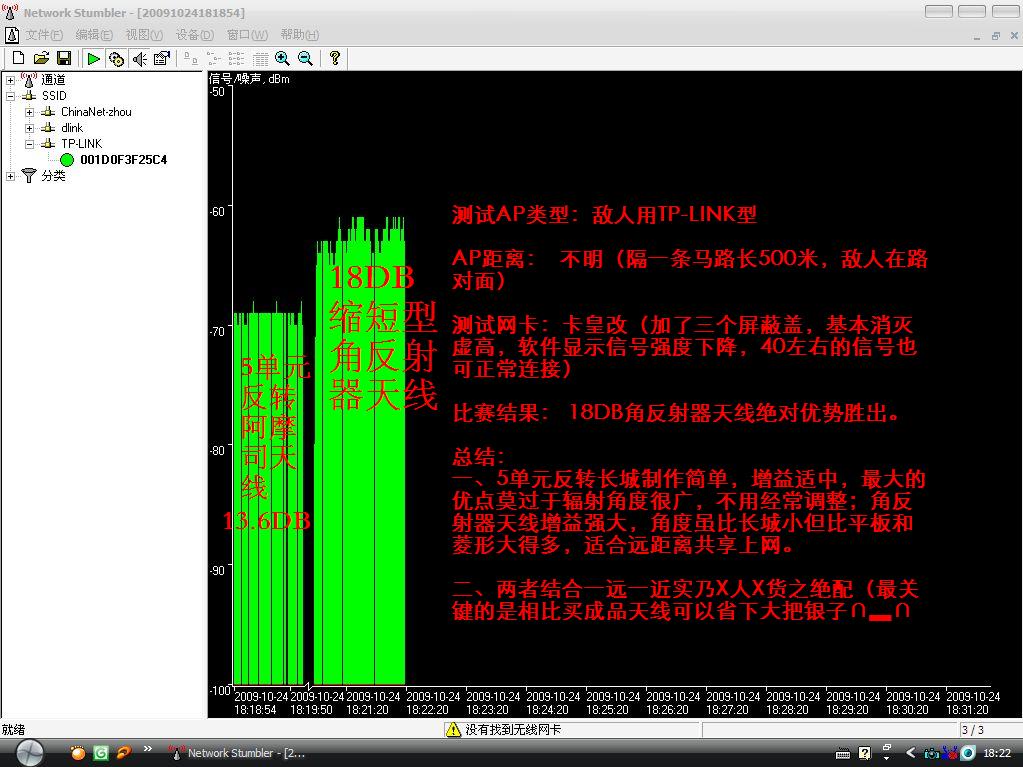

评测报告，一近一远，实乃X人X货之必备

13.6DB五单元反转阿摩司天线图纸请到5楼下载

lijiqing

赞一个！！
楼主的做工实在是非常优秀！！

kissme5000

楼主真是强势 手工活超强

anywify

DIY的行动高手。

ann01

感谢几位大大支持 ，老规据五单元反转长城图纸奉上，感兴趣的朋友可以下载

yahen

做工超好。我也做了个3单元的，效果也不错

ann01

三单元的角度更大，适合做路由覆盖

ajng

我这信号不是很好，要做个试下。

cuihongwen

不错,做地很好

hangzou

顶一下！！！！！！！！！！

zzk778

楼主动手能力很强啊 不过焊工确实差了点啊 可能你的烙铁有点小吧

ann01

楼主动手能力很强啊 不过焊工确实差了点啊 可能你的烙铁有点小吧
zzk778 发表于 2009-11-1 15:56

烙铁只有30W，焊起来超级费劲
