18单元八木改完工！ 效果待测

ann01

前略

这个18单元八木已经完工几天了，但苦于找不到合适的支架一直没有进行测试，在此期间又对天线的结构进行了小小的改进，与大家共同分享。


振子和引向器是用2MM铜焊条做的，论坛的一位兄弟说铜焊条有螺纹可能影响高频信号传输，因此特意对焊条用粗细砂纸进行了打磨。

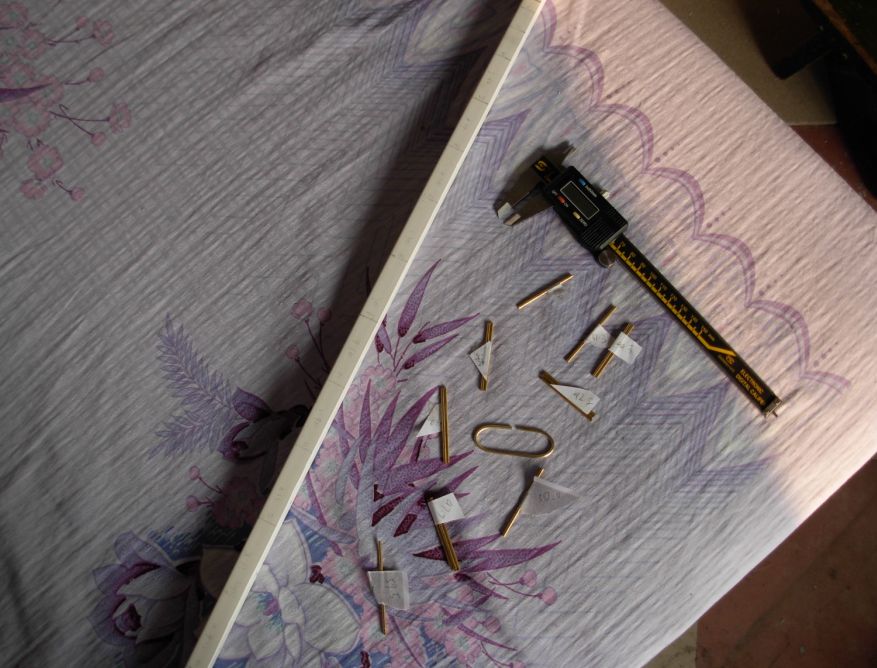

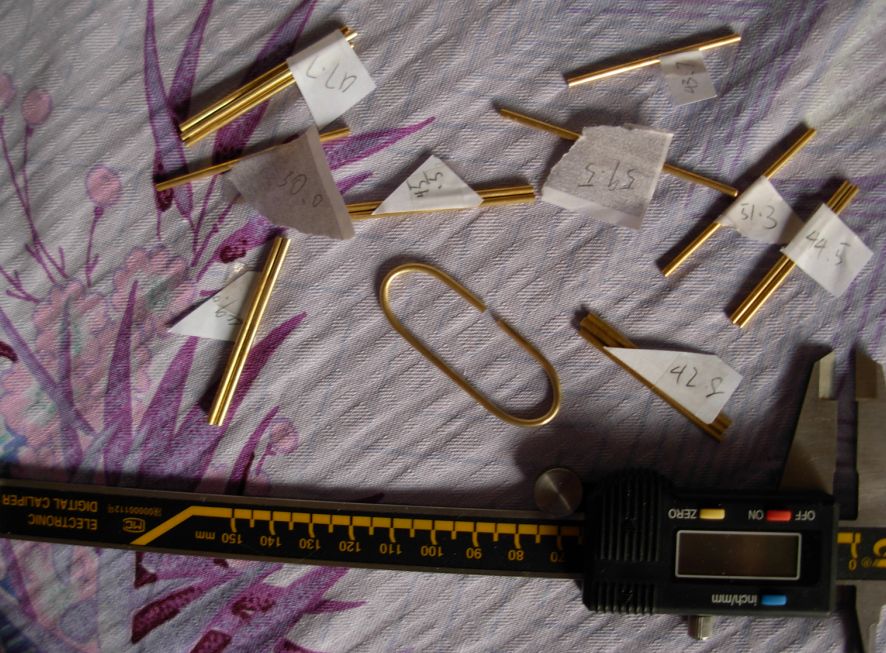

元件上贴好标签，防止弄乱

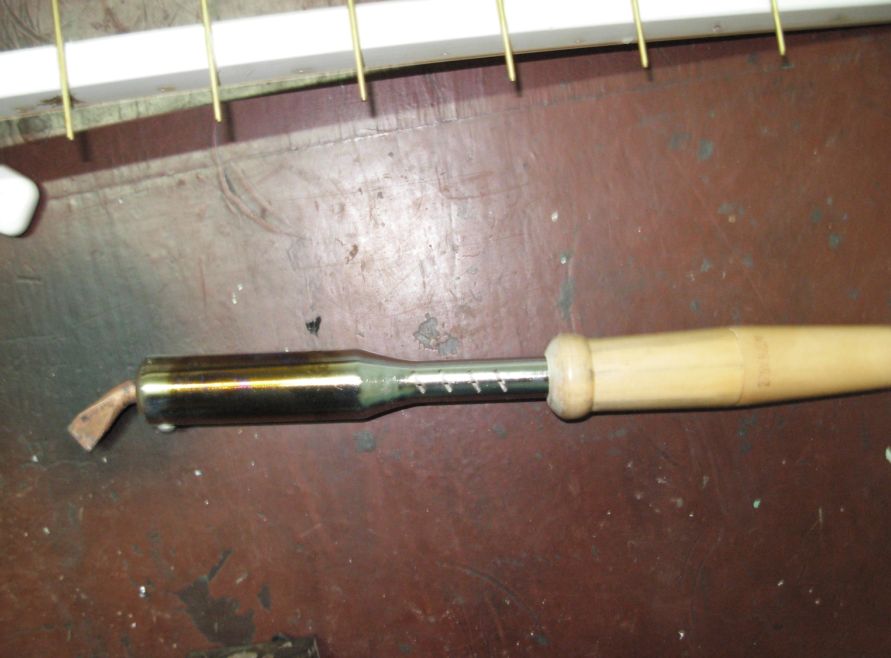

用我的30W烙铁焊这种铜丝很费劲，经常虚焊，无奈买了把100W的烙铁，大洋12元！！！

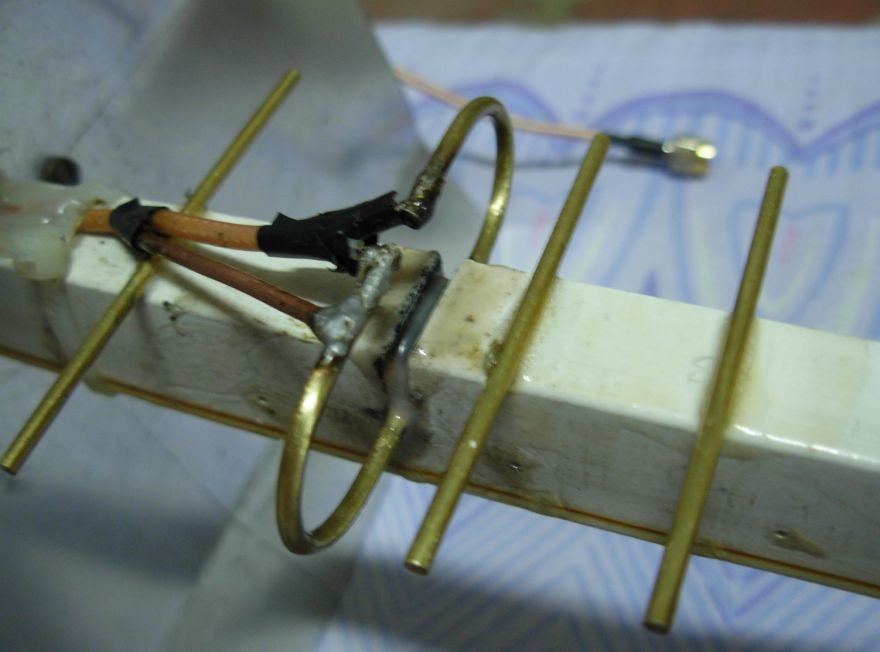

八木天线的阻抗已经很低了，不适合用U型管巴伦，于是用了80186老大推荐的宽带巴伦做平衡不平衡转换，一开始焊工不过硬出现了虚焊，后来经过补焊问题解决！振子的原来是和引向器一样粘接在支撑杆上面的，后来看到商业八木天线的振子都是和引向器对称的，觉得效果可能不错，也就把振子往下移了一些，用AB胶填满缝隙。

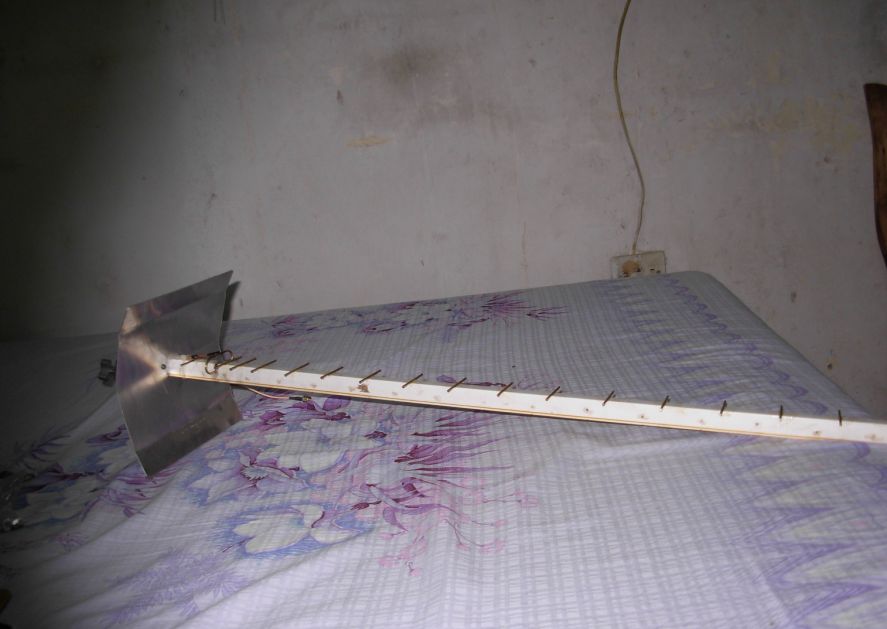

装配完成的样子

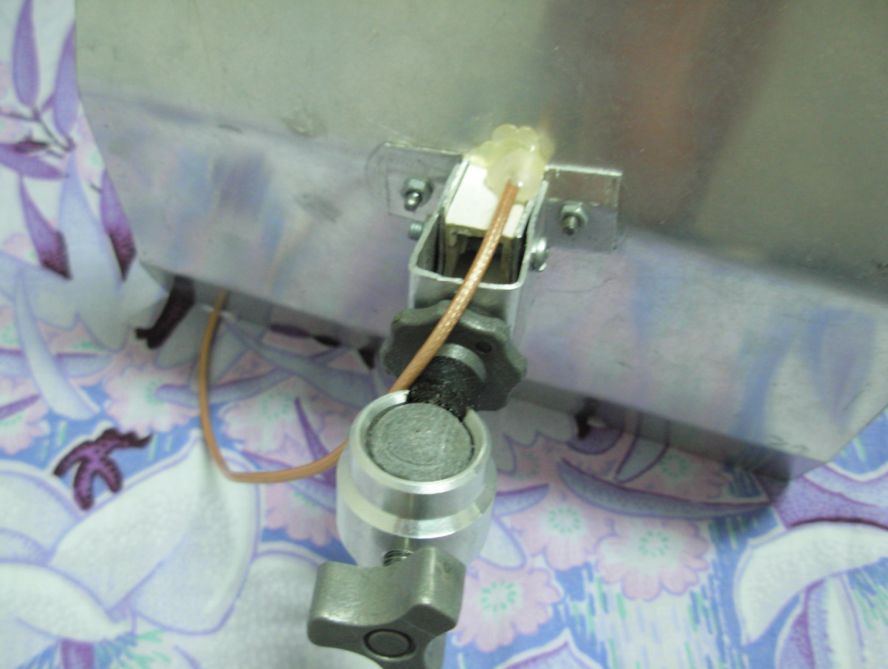

反射器背面及固定件

ann01

评测会有时间补上，按照惯例先把图纸放上供大家参考

Q41082266

楼主的东西不错啊。做工教好。帮你顶下去。。。
2.4GHz 网络天线、16dbi的八木天线、10dbi、12dbi、14dbi、18dbi的平板线和各种开槽式天线http://shop58909387.taobao.com/

amapple

不错，进来帮顶。

amapple

不错，进来帮顶。

pkoman

就等测试图了，尽快上来

fordream

好像有人说高频信号传输是利用表面的，
所以加工铜丝时不能损坏铜丝表面。
楼主用铜焊条，表面是螺纹型的
按照上面的说法，应该是对信号影响很大的。

ann01

好像有人说高频信号传输是利用表面的，
所以加工铜丝时不能损坏铜丝表面。
楼主用铜焊条，表面是螺纹型的
按照上面的说法，应该是对信号影响很大的。
fordream 发表于 2009-11-8 23:29

不知道这位朋友说的焊条和我用的这个是不是一种，我用的这种表面很光滑，没看到有螺纹啊

ann01

就等测试图了，尽快上来
pkoman 发表于 2009-11-8 23:02

等支架配好了就上！！

mecallum

反射器怎么改成那种了

wzpnn

感觉效果应该一般，那个方管太粗了，振子没有绝源

fordream

铜焊条有螺纹的，不适合做振子
你的瑞银盒子不错
