TP-Link多种环境下的组网解决方案(2)

2008-10-9 14:01| 查看: 582| 评论: 0|原作者: |来自: 赛迪网

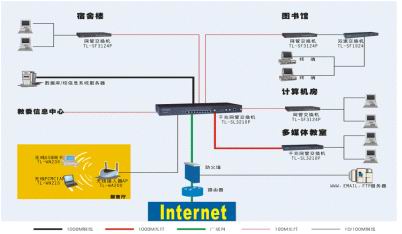

四.中小型校园网解决方案

本方案适用于一般中小学校园网、职业学校校园网、大学的院系级子网。 网络建设采用以太网技术,建筑之间布线采用室外光纤,网络采用星型结构,即由网络中心向其它建筑辐射;建筑内部布线采用5类双绞线进行垂直和水平布线。

1、方案说明:

■采用TL-SL3210P千兆网管交换机作为网络核心。

■各楼之间布线采用室外光纤,同时教学楼与计算机房由于网络流量较大,采用TL-SL3210P千兆网管交换机作为楼宇交换机,其它各楼采用带光纤模块的TL-SF3124P交换机,每个楼内部根据各终端实际应用需要,用TL-SF2xxx系列智能交换机或TL-SF1xxx系列交换机以100M交换到桌面。

■校园网采用路由器上INTERNET网,同时安装防火墙保护内部网络安全。

■服务器采用TG-6421/TG-3220千兆网卡,工作站采用TF-3239D 10M/100M自适应网卡,符合快速以太网的要求。

2、方案特点:

■使用VLAN技术提高网络性能,隔绝广播信息。同时可以将不同的班级、单位划分在不同的VLAN中,从而保证网络安全。

■支持宽带互联网(ADSL/DDN等)接入。

■100/10M端口速率,可以提供多媒体教学等多种教学手段。

■可直接接入1000M主干网,具有良好的可扩展性和可升级性。

■简单易用,维护方便,无需专业人士即可维护。

■使用光纤布线可扩展至2-60KM。

五.数字家庭网解决方案

本方案适用于白领家庭,支持ADSL宽带上网。

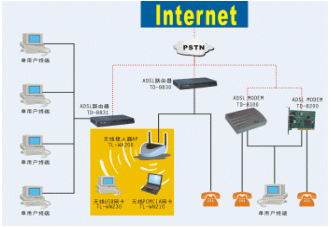

对于ADSL用户,采用ADSL+以太网技术,通过ADSL轻松接入Internet(如拓扑一),必要时可加接无线网。

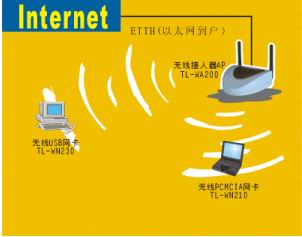

对于ETTH(以太网到户)用户,采用无线接入方式。(如拓扑二)。

1、方案说明:

■采用TD-8830 ADSL Router(或TD-8831、TD-8200、TD-8300 ADSL MODEM)宽带上网。

■对于生活品质要求高的用户,如想在家移动上网(如在阳台上上网),可采用TP-Link无线产品实现无线轻松上网。

■无线方式增加用户使用的移动性,TP-Link无线产品通过采用认证(存取控制列表(ACL)、WLAN 服务区域ID号 ( ESSID))和WEP加密两种方式来保证传输安全。

2、方案特点:

■使用简单,TD-8830 ADSL路由器已经内置了PPPOA、PPPOE协议, 当电信开通的ADSL是使用PPPOA、PPPOE协议时(目前主流使用的协议),则您的PC机上无需再安装任何客户端软件,直接在ADSL路由器上做设置即可;内置的话音分离器,也使你无需再外加分离器,就能在上网的同时,打电话或收发传真。

■TD-8830 ADSL路由器可通过Web浏览器方便地进行图形化配置,使整个安装过程变得非常简单。

■随带的管理软件,更具有诊断、日志记录、性能统计等功能,使您网络管理更加轻松简单。

■无线方式增加使用的灵活性与移动性。

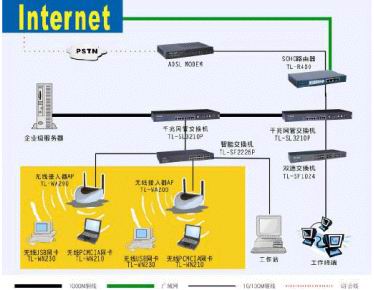

六、TP-Link无线企业解决方案

公司原本存在一个有线的局域网,由于公司业务发展,现有的有线网络不能满足需求,需要增加以太网接口的网络连接;同时需在公司会议室客户接待处组建网络,以满足合作伙伴员工或客户实时咨询公司信息的需求,结合公司的实际情况对新组建的网络提出了以下要求:

■简单易用性。不要破坏现有的有线网络重新开挖布线槽铺设线

■安全性。要能保证网络安全阻止恶意侵入使办公变得自由自在

■高效性。员工在公司内部的任何地点快捷简便自由地访问所有网络资源不需要指定明确的访问地点而可以始终保持网络连接

1、方案说明

无线局域网通过网络接口汇接到核心以太网上,基于802.11b 无线局域网具有高速11Mbps、 灵活机动不受物理条件限制、廉价的特点,无线组网方式采用的基础架构组网方式,即无线网卡接入点AP 到有线网以太网的方式,具体根据实际现场勘查AP 的信号覆盖范围和强度,配置相应数量的AP,AP通过以太网口以有线的方式连接到中心的核心以太网交换机上,办公人员通过装在电脑的无线局域网网卡,以无线的方式连接到AP 上,享受高速无线的宽带接入。

2、方案特点:

灵活高效以及良好的兼容性

以上方案采用有线网和无线局域网相结合的组网模式,有线网:快速以太网提供核心的高速数据交换;基于IEEE802.11b技术的无线局域网提供灵活机动、高速且廉价的移动接入,提供了11Mbps高效网络,连接即插即用。

■充分的安全性保证

■TP-Link 无线产品提供多级安全管理保障机制和高性能加密算法,确保网络安全,包括:支持有线等效加密、WEP技术、直接序列扩频、DSSS、 MAC 地址过滤、ESSID 访问控制、结合整个企业的安全系统,这样就可以防止黑客有意的访问与攻击,满足企业对安全性的要求

■办公移动性

■员工在公司内部的任何地点,快捷、简便、自由地访问所有网络资源,不需要指定明确的访问地点,而可以始终保持网络连接,包括以前有线所不能到达的地方。

■安装简单快速免维护

■安装无线局域网系统即快速又简单,同时用户无需再为布线头痛不已,摆脱线缆的羁绊,这些使办公变得自由自在。

■良好的扩充能力

■由于无线网络不需铺设线缆,每个TL-WA200 又可以使最多30 用户同时在线的能力,完全能满足您对计算机增加的需要。
