让无线更无限：多校区无线互联方案

　　随着高校教育的发展，大学人数与日俱增，很多大学的学生越来越多，本校区的教室、宿舍等设施无法满足需要，因而多年以来，很多大学开始拥有两个以上校区，尽管每个校区的距离比较远，但为了完成办公、人事、物资、招生分配、学生学籍、各教学课目、教学实践等资源共享，有必要将多个校区进行统一联网，形成一个完整独立的校园网，除了交换机、路由器等常规设备外，远距离无线AP成为多校区高校组网的主要无线联网设备。

　　一、高校多校区的特点

　　近年来，我国通过高校合并、大学园区和新校区建设等，在客观上形成了大批高校一校多区的办学格局，高校合并后，地区空间分散化，这些校区之间在地理位置上相隔一定距离。加上管理机构重复，管理人员和学生偏多，给高校的管理带来了诸多的问题。与单校区大学相比，多校区大学是指具有至少两个在地理位置上不相连的校园，这就意味着，如果要实现多校区统一管理、教学、招生、办公、电子图书馆等事项，必须组建统一的网络，但每个校区之间的距离，往往离的比较远，近则几公里，远则几十公里，如果使用网线来组网，如此大的组网工程显然是不大好实现。

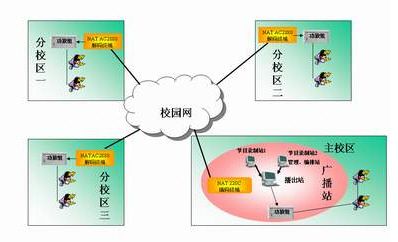

　　图1，典型的多校区联网规划图

　　大学多校区又分两种情况，一是多个校区都在市区，这些校区一般是通过合并后的成，各校区之间的距离一般不会太远，几公里或10几左右距离，而另一种则是新建分校区，因为大多数高校的老校区位于市区，由于城市建设等原因，周边建设用地紧张无法在附近扩展，往往需要在郊区一带新建校区，这样校区之间的距离一般达到几十公里，这对组网带来了一定难度。毫无疑问，要解决多校区互联和教学资源共享的问题，如把各个分校区之间租用专线连接成为统一的校园网，将处于零散状态的教师和学生进入校园网，这样成本过高、维护性差，很不合算，甚至都难以实现，此时采用无线方式组网，将可以解决因距离过远带来的问题。

　　图2，主校与分校的联网规划图

　　【IT168 专稿】随着高校教育的发展，大学人数与日俱增，很多大学的学生越来越多，本校区的教室、宿舍等设施无法满足需要，因而多年以来，很多大学开始拥有两个以上校区，尽管每个校区的距离比较远，但为了完成办公、人事、物资、招生分配、学生学籍、各教学课目、教学实践等资源共享，有必要将多个校区进行统一联网，形成一个完整独立的校园网，除了交换机、路由器等常规设备外，远距离无线AP成为多校区高校组网的主要无线联网设备。

　　一、高校多校区的特点

　　近年来，我国通过高校合并、大学园区和新校区建设等，在客观上形成了大批高校一校多区的办学格局，高校合并后，地区空间分散化，这些校区之间在地理位置上相隔一定距离。加上管理机构重复，管理人员和学生偏多，给高校的管理带来了诸多的问题。与单校区大学相比，多校区大学是指具有至少两个在地理位置上不相连的校园，这就意味着，如果要实现多校区统一管理、教学、招生、办公、电子图书馆等事项，必须组建统一的网络，但每个校区之间的距离，往往离的比较远，近则几公里，远则几十公里，如果使用网线来组网，如此大的组网工程显然是不大好实现。

　　图1，典型的多校区联网规划图

　　大学多校区又分两种情况，一是多个校区都在市区，这些校区一般是通过合并后的成，各校区之间的距离一般不会太远，几公里或10几左右距离，而另一种则是新建分校区，因为大多数高校的老校区位于市区，由于城市建设等原因，周边建设用地紧张无法在附近扩展，往往需要在郊区一带新建校区，这样校区之间的距离一般达到几十公里，这对组网带来了一定难度。毫无疑问，要解决多校区互联和教学资源共享的问题，如把各个分校区之间租用专线连接成为统一的校园网，将处于零散状态的教师和学生进入校园网，这样成本过高、维护性差，很不合算，甚至都难以实现，此时采用无线方式组网，将可以解决因距离过远带来的问题。

　　图2，主校与分校的联网规划图

　　二、无线方案按需所选

　　在校园多校区的无线组网中，对于条件比较好的知名高校，往往会采用安全移动IP技术解决方案，比如MyInternet系统，可以实现学校各个校区网络互联、共享校园网资源，可以实现多校区之间的移动办公；教师可以在任何一个校区或教师宿舍使用校园网的电子图书馆，也可以在任何可以接入Internet的地方访问校园网的教务系统；学生可以从学生宿舍使用实验室网络资源，也可以到无线覆盖的咖啡馆访问自己的考试系统，不过这种系统价格昂贵，而且兼容性和扩展性不够强，对于大部分普通高校而言，远距离无线AP或无线路由器才是廉价的选择，比如现在有不少无线AP可以达到18或30公里的传输距离，足以满足多校区的无线联网需要。

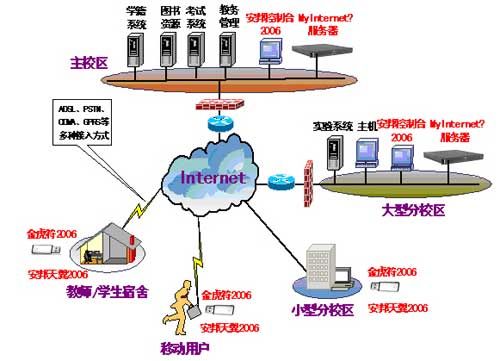

　　图3，智能又昂贵的移动IP解决方案

　　如果采用远距离无线AP/路由器组网，必须注意根据校区的距离、分布情况以及校区的数量，选择适合的无线组网方案，而点对点、点对多点、中继或无线混合等模式常常被采用。比如两个校区的联网，并且距离不太远，此时选择两个远距离无线AP，并采用点对点桥接模式，将两个校园网局域网连接在一起，实现两个校区之间的互连和资源共享。如果是两个以上的校园联网，并且距离不算太远，此时选择多台远距离无线AP，以中间的那个校区为连接点，无线AP采用点对多点桥接模式，让三或四个校园网局域网连接在一起，如果校区之间距离比较远，还可以在中间位置的那个校区假设一台或多台无线AP，以无线中继技术实现信号的中继和放大, 从而延伸无线网络的覆盖范围。

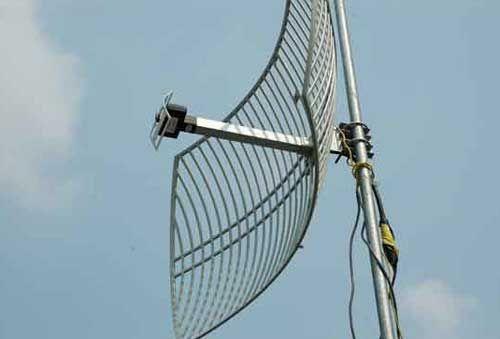

　　图4，架设定向天线增加传输距离

　　###NextPage###三、无线设备采购分析

　　选择无线AP/路由器使，必须首先考虑传输距离的问题，比如两个校区之间的联网，并且距离为10公里，此时可以选择两个具备5公里以上传输距离的无线AP，分别放置在两个校园内，采用点对点桥接模式即可，当然，也可以选择10公里以上的远距离无线AP，将AP放在主校区，然后以AP Client客户端模式让第二个校区的电脑直接连网，这种模式的好处在于能方便网管统一的管理子网络。如果是2个以上校区联网（比如4个），此时应该选择混合模式，比如离的比较近的两个校区采用点对点桥接，而另外一个离的远点的则采用点对多点桥接，如果有必要，还必须在中间放置中继无线AP增强信号。所以，在传输距离方面，无线AP必须大于校区之间距离的一半，才能确保信号成功覆盖。如果有必要，也可以选择无线宽带IP网络WLAN/WIFI，这类产品能轻松达到10公里传输距离。

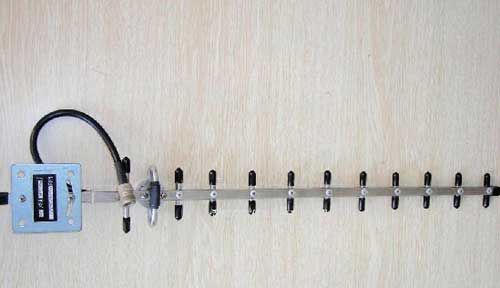

　　图5，AP扩展使用的八木定向天线

　　当然，如果是两个校区之间的联网，也可以选择远距离无线路由器，现在不少无线路由器也可以达到几公里传输距离，并且具备了各种桥接模式，实际上此时就是充当了无线AP的作用。但在选购时要注意，一定要选择具备定向无线增益天线的产品，很多远距离无线AP由于需要架设比较高的天线，甚至需要安装在更高的室外，所以必须具备防水、防腐蚀、防尘、防雨淋等功能。目前市场上的远距离无线AP并不多，如果觉得不好挑选，也可以考虑购买无线模块，在深圳卖场或淘宝网等都可以找到，价格在500元左右，可完成2-8公里的传输距离，不过这类无线模块需要自行安装天线，适合有无线组网经验的用户使用。也可以单独购买增益更大的定向天线安装，让其功率扩大到5倍以上，这样传输距离就更远、更稳定了。

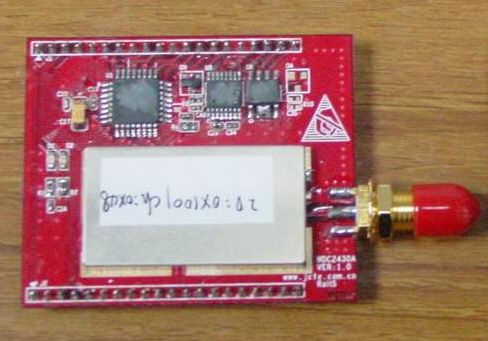

　　图6，可达4公里传输距离的无线模块

　　四、远距离无线AP推荐

　　1．腾达TWL5400A（参考价格：4000元）

　　腾达TWL5400A是一款远距离无线AP，兼容802.11g/802.11b网络标准，最大数据传输率为54Mbps，室内比普通11b、11g产品提升两倍穿透力，可选用外置14dbi增益定向天线或8dbi全向天线，室外最远传输距离可达30公里，非常适合满足室外远距离联网需求。同时具有防水、防腐、防酸性铝机壳使其能放于室外任何地方，特别适合用于市区内的校园多校区无线组网。支持64/128位WEP加密、WPA-PSK等加密安全认证协议，可实现远程监控功能，对于校园无线组网、远程监控的投资成本非常低。

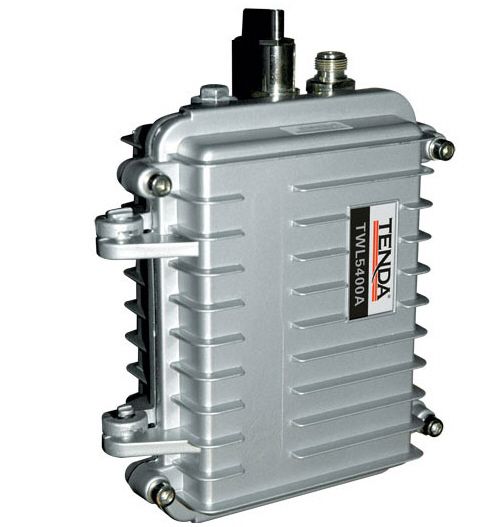

　　图7，腾达TWL5400A无线AP

　　2．LINKSYS WAP54GPE（参考价格：3999）

　　LINKSYS WAP54GPE是一款IEE802.11b/g的室外无线AP，其拥有远距离室外传输能力，无论是室内还是室外无线通讯闸，都可支持WEP(Wired Equivalent Privacy)及适用于工业无线保安系统WPA(Wi-Fi Protected Access)。WPA采用先进的加密技术，以保障无线网络的传输。无线基地台的防水外壳可以保护基地台免受液体渗入，另具备安装架，使基地台能够轻易接驳至户外的建筑物，非常适合多校区教学资源共享、学生共享上网、教师办公联网等无线覆盖需要。

　　图8，思科WAP54GPE无线AP

　　3．SMC 2888W-M（参考价格：35000元）

　　SMC 2888W-M是一款企业级108M室外远距离AP，兼容802.11a和802.11b/g网络标准，内置17dbi的高增益天线，能以36Mbps的传输速率可传输到28公里，在802.11b/g频段工作时，需要加外接天线。支持108M高速连接，可通过RJ-45连接到以太网骨干，能以AP/网桥、主网桥的模式工作，方便连接两个或多个独立的局域网，支持PoE、多种安全认证和加密机制等功能，支持WEP无线数据加密和AES加密，非常适合2个以上校区或远距离校园的无线联网需要。

　　图9，SMC 2888W-M无线AP

　　4．磐石AP5430G（参考价格：不详）

　　磐石AP5430G是一款远距离无线AP，具有长距离无线AP/远距离无线网桥/长距离无线网桥/大功率无线AP/IP等特点，专门为满足室外远距离联网)需求而设计，具有高防水、防腐、防酸性铝机壳使其能放于室外任何地方，特别适合于那些处于野外或开阔地且需要联网的场景使用，也可在普通环境下使用，支持IEEE 802.11g、IEEE 802.11b标准，最高达54M速率，全面支持无线网桥/WDS的无线AP Mode、Repeater Mode 、P2P Mode、PMP Mode、Client Mode 5种工作模式，室外最远传输距离可达30公里（因天线和环境而异）。

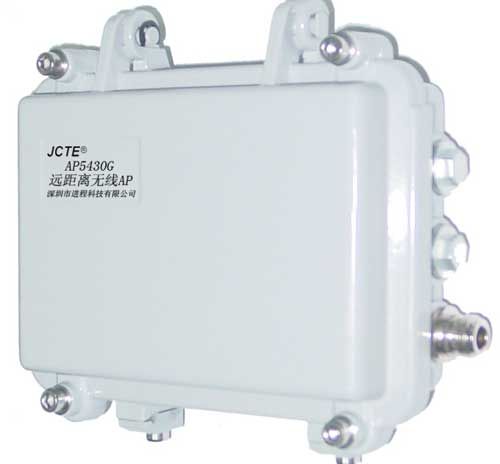

　　图10，磐石AP5430G无线AP
