远距离必看 NETGEAR无线路由WDS详解

一位用户在两层别墅中使用无线路由器，路由器放在一楼，楼上一些房间信号不强；另一位用户希望跟对门的邻居共享宽带，无奈中间障碍重重不便布线，用笔记本连接邻居的无线网络掉线频繁；某公司的办公室和仓库分别位于两幢楼房，两边窗口正对，无线路由器放在办公室时，仓库信号微弱……

是否您也在为类似的问题而烦恼？怎样才能在利用现有设备的基础上，经济有效的增强无线信号呢？ 事实上，只要原有的无线路由器支持WDS功能，再添加一个同样支持WDS的无线设备，问题就迎刃而解了！

WDS(Wireless Distribution System)，无线分布式系统。WDS可以把有线网络的数据，通过无线网络当中继架构来传输，藉此可将数据传送到另外一个无线网络环境，或者是另外一个有线网络。因为通过无线网络形成虚拟的线路，所以通常被称为无线桥接功能。最简单地说：就是WDS可以让无线设备之间通过无线进行桥接（中继），同时具备覆盖的功能。

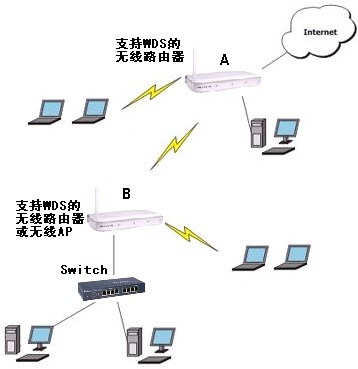

下图是两台无线设备桥接的WDS架构，应用十分广泛，可以很好的解决本文开头例举的问题：

支持WDS功能的无线路由A连接Internet，为若干台式机和笔记本提供有线和无线方式的接入；同时，A、B之间进行点对点无线桥接。路由B同时为多台计算机提供有线和无线方式的接入，从而，所有计算机都在同一个局域网内，共享宽带上网。

上述架构的简化表示：

另一种架构，是多台无线设备之间的点对多点的无线桥接，下图中A做为中心，同时与B、C、D、E四个无线设备进行桥接。这种架构被广泛应用于办公楼、校园、酒店等商用范畴。此类环境，推荐使用NETGEAR企业级无线AP，如WG102和WG302等。

NETGEAR一直是支持WDS的厂商，无线产品线中，所有无线AP都支持WDS功能。部分无线路由器也逐步扩展了这项功能，具体型号如下：

型号

支持WDS的固件版本

下载链接

KWGR614

Version 1.1.2_01.10PR

（中文）

http://www.netgear.com.cn/support/release_notes/d30092.asp

WPN824v3

全部

http://www.netgear.com.cn/support/release_notes/d30086.asp

WNR834Bv2

全部

WGR614v9

Version 1.0.15

（英文）

http://www.netgear.com.cn/support/release_notes/d30094.asp

另外，NETGEAR新一代11N无线路由器均支持WDS功能。

在此，我们需要强调以下几点：

1、进行桥接的无线设备，需要选择相同的无线频道；WGR614v9无线频道默认为auto，必须先修改为1、6、11等数值才能启用桥接功能；

2、进行桥接的无线设备，需要选择相同的无线加密方式以及相同的密钥；

3、若希望实现无线客户端在各个设备之间的漫游，请把所有进行桥接的无线设备，设置为相同的SSID。

NETGEAR最新推出的WGR614v9即支持WDS功能，下面以WGR614v9与WG602v4为例，说明WDS功能的配置过程。

WGR614v9 ：IP地址 10.0.0.1， MAC地址 00:1B:2F:E5:60:F2

WG602v4 ：IP地址 192.168.0.227，MAC地址 00:18:4D:D3:CE:E6

拓扑图

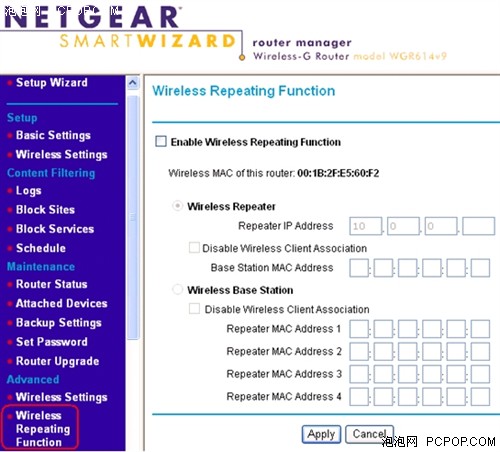

1、WGR614v9配置界面概览，Advanced（高级）->Wireless Repeating Function（无线中继功能）：

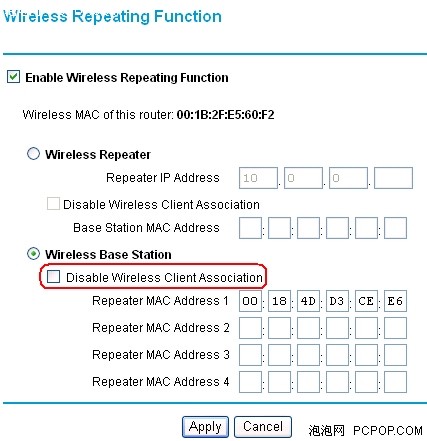

2、如上拓扑图所示，WGR614v9与WG602v4进行桥接的同时，还要接入Internet，因此，只能选择为中心基站模式（Wireless Base Station）、并填入WG602v4的MAC地址：

图中红框标示，为选项“禁止无线客户端关联”，此项打钩后，WGR614v9将不允许无线客户端的连接，即在桥接的同时不进行无线覆盖。依照拓扑图的预想，将有笔记本无线连接到WGR614v9，因此，该选项不能打钩。

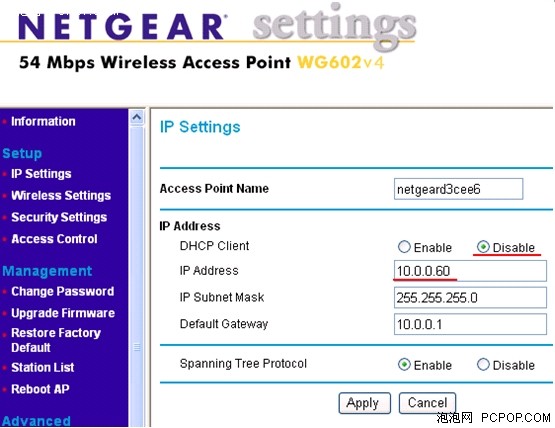

3、WG602v4默认IP地址为192.168.0.227，为了方便管理，关闭DHCP Client功能，修改为与WGR614v9相同网段的地址，例如 10.0.0.60：

4、WG602v4的桥接设置，选择点对点桥接，填入WGR614v9的MAC地址：

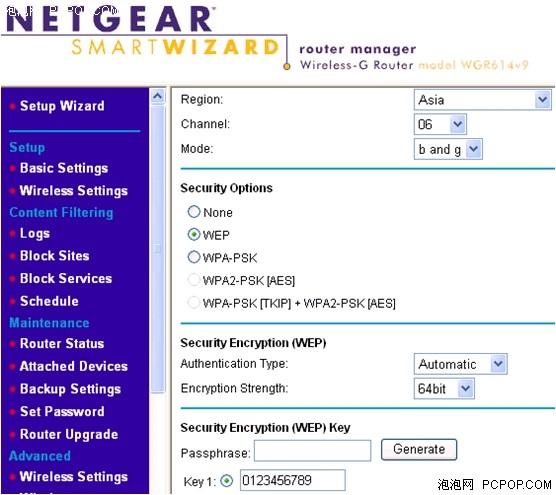

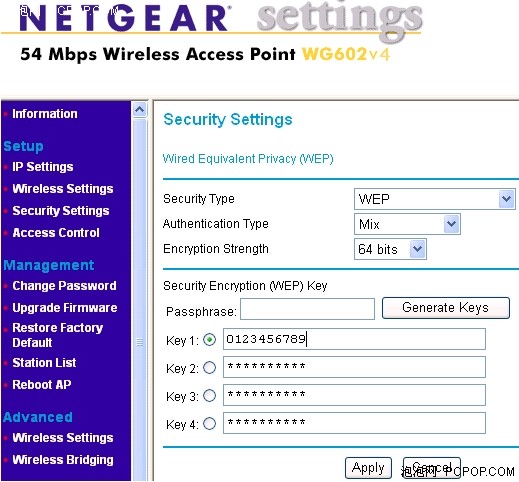

5、双方无线频道选择6，选择WEP加密，密钥一（0123456789）：

设置完毕，电脑连接WG602v4可以获取WGR614v9分配的IP地址，正常打开网页，证明无线桥接已经成功建立。

无线分布式系统（WDS）的应用优势

WDS可以支持无线设备工作在点对点、点对多点、中继应用模式下，同时提供无线覆盖。即同时工作在两种模式：桥接模式+AP模式。它改变了原有单一、简单的无线应用模式。比如：大型热点区域和企业用户选用无线WDS技术的解决方案的时候，可以通过各种可选的无线应用方式来连接各个AP，这样就大大提高了整个网络结构的灵活型和便捷性。

特别值得一提的是：使无线网络使用者以购买最少无线设备，达到更多用途的功能实现。WDS最初投入应用时，大都用于大范围的公共区域，如校园、医院、酒店、仓库、会所等。随着无线网络应用的日益普及，这一功能不再遥不可及，具备了WDS功能的无线路由器，顺应市场发展、满足用户的更多需求，必将拥有更为广阔的应用前景。
