无线局域网技术白皮书 （1）

无线局域网是计算机网络与无线通信技术相结合的产物。它利用射频（RF）技术，取代旧式的双绞铜线构成局域网络，提供传统有线局域网的所有功能，网络所需的基础设施不需再埋在地下或隐藏在墙里，也能够随需移动或变化。使得无线局域网络能利用简单的存取构架让用户透过它，达到“信息随身化、便利走天下”的理想境界。WLAN是20世纪90年代计算机与无线通信技术相结合的产物，它使用无线信道来接入网络，为通信的移动化，个人化和多媒体应用提供了潜在的手段，并成为宽带接入的有效手段之一。

一、IEEE802.11无线局域网标准

1997年IEEE802.11标准的制定是无线局域网发展的里程碑，它是由大量的局域网以及计算机专家审定通过的标准。IEEE802.11标准定义了单一的MAC层和多样的物理层，其物理层标准主要有IEEE802.11b,a和g。

1.1 IEEE802.11b

1999年9月正式通过的IEEE802.11b标准是IEEE802.11协议标准的扩展。它可以支持最高11Mbps的数据速率，运行在2.4GHz的ISM频段上，采用的调制技术是CCK。但是随着用户不断增长的对数据速率的要求，CCK调制方式就不再是一种合适的方法了。因为对于直接序列扩频技术来说，为了取得较高的数据速率，并达到扩频的目的，选取的码片的速率就要更高，这对于现有的码片来说比较困难；对于接收端的RAKE接收机来说，在高速数据速率的情况下，为了达到良好的时间分集效果，要求RAKE接收机有更复杂的结构，在硬件上不易实现。

1.2 IEEE802.11a

IEEE802.11a工作5GHz频段上，使用OFDM调制技术可支持54Mbps的传输速率。802.11a与802.11b两个标准都存在着各自的优缺点，802.11b的优势在于价格低廉,但速率较低（最高11Mbps）；而802.11a优势在于传输速率快（最高54Mbps）且受干扰少，但价格相对较高。另外，11a与11b工作在不同的频段上,不能工作在同一AP的网络里，因此11a与11b互不兼容。

1.3 IEEE802.11g

为了解决上述问题，为了进一步推动无线局域网的发展，2003年7月802.11工作组批准了802.11g标准，新的标准终于浮出水面成为人们对无线局域网关注的焦点。IEEE802.11工作组开始定义新的物理层标准IEEE802.11g。该草案与以前的802.11协议标准相比有以下两个特点：其在2.4G频段使用OFDM调制技术，使数据传输速率提高到20Mbps以上；IEEE802.11g标准能够与802.11b的WIFI系统互相连通，共存在同一AP的网络里，保障了后向兼容性。这样原有的WLAN系统可以平滑的向高速无线局域网过渡，延长了IEEE802.11b产品的使用寿命，降低用户的投资。

1.4 IEEE802.11n

IEEE已经成立802.11n工作小组，以制定一项新的高速无线局域网标准802.11n。802.11n工作小组是由高吞吐量研究小组发展而来的，由802.11g工作小组主席Matthew B. Shoemaker担任主席一职。该工作小组计划在2003年9月召开首次会议。

IEEE802.11n计划将WLAN的传输速率从802.11a和802.11g的54Mbps增加至108Mbps以上，最高速率可达320Mbps，成为802.11b、802.11a、802.11g之后的另一场重头戏。和以往地802.11标准不同，802.11n协议为双频工作模式（包含2.4GHz和5GHz两个工作频段）。这样11n保障了与以往的802.11a b, g标准兼容。

IEEE802.11n计划采用MIMO与OFDM相结合，使传输速率成倍提高。另外，天线技术及传输技术，使得无线局域网的传输距离大大增加，可以达到几公里（并且能够保障100Mbps的传输速率）。IEEE802.11n标准全面改进了802.11标准，不仅涉及物理层标准，同时也采用新的高性能无线传输技术提升MAC层的性能，优化数据帧结构，提高网络的吞吐量性能。

二、 IEEE802.11无线局域网的物理层关键技术

随着无线局域网技术的应用日渐广泛，用户对数据传输速率的要求越来越高。但是在室内，这个较为复杂的电磁环境中，多经效应、频率选择性衰落和其他干扰源的存在使的实现无线信道中的高速数据传输比有线信道中困难，WLAN需要采用合适的调制技术。

IEEE802.11无线局域网络是一种能支持较高数据传输速率（1-54Mbit/s），采用微蜂窝，微微蜂窝结构的自主管理的计算机局域网络。其关键技术大致有三种：DSSS、CCK技术，和 PBCC，和OFDM。每种技术皆有其特点，目前，扩频调制技术正成为主流，而OFDM技术由于其优越的传输性能成为人们关注的新焦点。

2.1 DSSS调制技术

基于DSSS的调制技术有三种。最初IEEE802.11标准制定在1Mbps数据速率下采用DBPSK。如提供2Mbps的数据速率，要采用DQPSK，这种方法每次处理两个比特码元，成为双比特。第三种是基于CCK的QPSK，是11b标准采用的基本数据调制方式。它采用了补码序列与直序列扩频技术，是一种单载波调制技术，通过PSK方式传输数据，传输速率分为1，2,5.5和11Mbps。CCK通过与接收端的Rake接收机配合使用，能够在高效率的传输数据的同时有效的克服多径效应。IEEE802.11b使用了CCK调制技术来提高数据传输速率，最高可达11Mbps。但是传输速率超过11Mbps，CCK为了对抗多径干扰，需要更复杂的均衡及调制，实现起来非常困难。因此，802.11工作组，为了推动无线局域网的发展，又引入新的调制技术。

2.2 PBCC调制技术

PBCC调制技术是由TI公司提出的，已作为802.11g的可选项被采纳。PBCC也是单载波调制，但它与CCK不同，它使用了更多复杂的信号星座图。PBCC采用8PSK，而CCK使用BPSK/QPSK；另外PBCC使用了卷积码，而CCK使用区块码。因此，它们的解调过程是十分不同的。PBCC可以完成更高速率的数据传输，其传输速率为11，22和33Mbps。

2.3 OFDM技术

OFDM技术是一种无线环境下的高速多载波传输技术。无线信道的频率响应曲线大多是非平坦的，而OFDM技术的主要思想：就是在频域内将给定信道分成许多正交子信道，在每个子信道上使用一个子载波进行调制，并且各子载波并行传输，从而有效的抑制无线信道的时间弥散所带来的ISI。这样就减少了接收机内均衡的复杂度，有时甚至可以不采用均衡器，仅通过插入循环前缀的方式消除ISI的不利影响。

由于在OFDM系统中各个子信道的载波相互正交，于是它们的频谱是相互重叠的，这样不但减小了子载波间的相互干扰，同时又提高了频谱利用率。（如图1.1所示）在各个子信道中的这种正交调制和解调可以采用IFFT和FFT方法来实现，随着大规模集成电路技术与DSP技术的发展，IFFT和FFT都是非常容易实现的。FFT的引入，大大降低了OFDM的实现复杂性，提升了系统的性能。（如图1.2所示OFDM发送接收机系统结构）

图1.1 FDM信号与OFDM信号频谱比较

无线数据业务一般都存在非对称性，即下行链路中传输的数据量要远远大于上行链路中的数据传输量。因此无论从用户高速数据传输业务的需求，还是从无线通信自身来考虑，都希望物理层支持非对称高速数据传输，而OFDM容易通过使用不同数量的子信道来实现上行和下行链路中不同的传输速率。

由于无线信道存在频率选择性，所有的子信道不会同时处于比较深的衰落情况中，因此可以通过动态比特分配以及动态子信道分配的方法，充分利用信噪比高的子信道，从而提升系统性能。由于窄带干扰只能影响一小部分子载波，因此OFDM系统在某种程度上抵抗这种干扰。

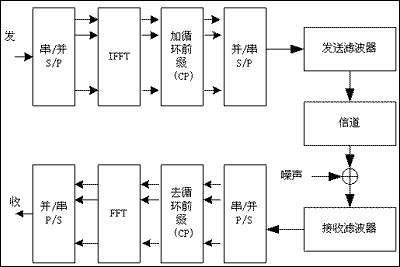

图1.2 OFDM系统结构框图

另外，同单载波系统相比，OFDM还存在一些缺点，易受频率偏差的影响，存在较高的PAR。

OFDM技术有非常广阔的发展前景，已成为第4带移动通信的核心技术。IEEE802.11a g标准为了支持高速数据传输都采用了OFDM调制技术。目前，OFDM结合时空编码、分集、干扰（包括符号间干扰ISI和邻道干扰ICI）抑制以及智能天线技术，最大程度的提高物理层的可靠性。如再结合自适应调制、自适应编码以及动态子载波分配、动态比特分配算法等技术，可以使其性能进一步优化。

2.4 MIMO OFDM技术

MIMO技术能在不增加带宽的情况下成倍地提高通信系统的容量和频谱利用率。它可以定义为发送端和接收端之间存在多个独立信道，也就是说天线单元之间存在充分的间隔，因此消除了天线间信号的相关性，提高信号的链路性能增加了数据吞吐量。

图1.3 MIMO系统原理框图

现代信息论表明：对于发射天线数为N，接收天线数为M的多入多出（MIMO）系统，假定信道为独立的瑞利衰落信道，并设N、M很大，则信道容量C近似为公式

(2.1)

（其中B为信号带宽，ρ为接收端平均信噪比，min(M,N)为M，N的较小者）。

上式表明，MIMO技术能在不增加带宽的情况下成倍地提高通信系统的容量和频谱利用率。研究表明，在瑞利衰落信道环境下，OFDM系统非常适合使用MIMO技术来提高容量。采用多输入多输出（MIMO）系统是提高频谱效率的有效方法。我们知道，多径衰落是影响通信质量的主要因素，但MIMO系统却能有效地利用多径的影响来提高系统容量。系统容量是干扰受限的，不能通过增加发射功率来提高系统容量。而采用MIMO结构不需要增加发射功率就能获得很高的系统容量。因此将MIMO技术与OFDM技术相结合是下一代无线局域网发展的趋势。

在OFDM系统中采用多发射天线实际上就是根据需要在各个子信道上应用多发射天线技术。每个子信道都对应一个多天线子系统。一个多发射天线的OFDM系统。目前正在开发的设备由2组IEEE802.11a收发器、发送天线和接收天线各2个（2×2）和负责运算处理过程的MIMO系统组成，能够实现最大108Mbit/秒的传输速度。支持AP和客户端之间的传输速度为108Mbit/秒，客户端不支持该技术时（IEEE802.11a客户端的情况），通信速度为54Mbit/秒。

三、IEEE802.11无线局域网的网络构成

WLAN网络产品的多种使用方法可以组合出适合各种情况的无线联网设计，可以方便地解决许多以线缆方式难以联网的用户需求。例如，数十公里远的两个局域网相联：其间或有河流、湖泊相隔，拉线困难且线缆安全难保障，或在城市中敷设专线要涉及审批复杂，周期很长的市政施工问题，WLAN能以比线缆低几倍的费用在几天内实现，WLAN也可方便地实现不经过大的施工改建而使旧式建筑具有智能大厦的功能。

WLAN的设备主要包括：无线网卡、无线访问接入点、无线集线器和无线网桥，几乎所有的无线网络产品中都自带无线发射/接收功能，且通常是一机多用。WLAN的网络结构主要有两种类型：无中心网络和有中心网络。

3.1 无中心网络

无中心网络(无AP网络)也称对等网络或Ad-hoc网络，它覆盖的服务区称IBSS。对等网络用于一台无线工作站（STA, Station）和另一台或多台其他无线工作站的直接通讯，该网络无法接入有线网络中，只能独立使用。这是最简单的无线局域网结构。(如图1.4所示)一个对等网络由一组有无线接口的计算机组成。这些计算机要有相同的工作组名、ESSID和密码。

对等网络组网灵活，任何时间，只要两个或更多的无线接口互相都在彼此的范围之内，它们就可以建立一个独立的网络。这些根据要求建立起来的典型网络在管理和预先调协方面没有任何要求。

图1.4 无中心网络结构

对等网络中的一个节点必需能同时"看"到网络中的其他节点，否则就认为网络中断，因此对等网络只能用于少数用户的组网环境，比如4至8个用户，并且他们离得足够近。

3.2 有中心网络

有中心网络也称结构化网络。它由无线AP、无线工作站（STA）以及DSS构成，覆盖的区域分BSS和ESS。无线访问点也称无线AP或无线Hub，用于在无线STA和有线网络之间接收、缓存和转发数据。无线AP通常能够覆盖几十至几百用户，覆盖半径达上百米。（如图1.5）

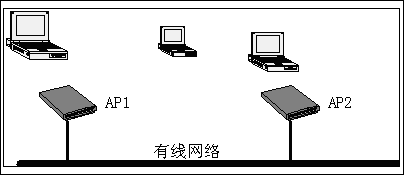

图1.5 有中心网络结构

BSS由一个无线访问点以及与其关联（associate）的无线工作站构成，在任何时候，任何无线工作站都与该无线访问点关联。换句话说，一个无线访问点所覆盖的微蜂窝区域就是基本服务区。无线工作站与无线访问点关联采用AP的BSSID，在802.11中，BSSID是AP的MAC地址。

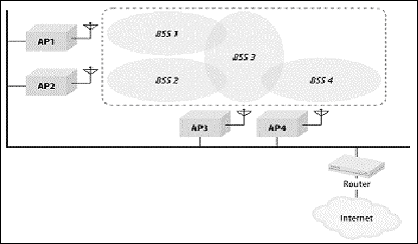

图1.6 ESS网络结构

扩展服务区ESS是指由多个AP以及连接它们的分布式系统组成的结构化网络，所有AP必需共享同一个ESSID，也可以说扩展服务区ESS中包含多个BSS。分布式系统在IEEE802.11标准中并没有定义，但是目前大都是指以太网。扩展服务区只包含物理层和数据链路层，网络结构不包含网络层及其以上各层。因此，对于高层协议比如IP来说，一个ESS就是一个IP子网。(结构如图1.5)
