北电WiMAX产品概述

讨论：http://www.anywlan.com/bbs/dispbbs.asp?boardid=33&id=5050&star=1#5050

保密通知 - 只要客户接收并使用本建议案，就表明客户承认此建议案为北电网络的机密和专有信息。客户只能在对北电网络建议案进行评估时使用本文档，而不得用于其它任何用途。请确保不要将本建议案泄露给除有必要了解本建议内容的贵方员工之外的任何人。

1. 介绍

北电的无线宽带产品系列提供了低成本、高性能的单点到多点的基于分组的宽带无线接入方案。这一产品系列提供了高速的数据、IP语音电话（VoIP）和多媒体服务，可用于住宅、小型办公/家庭办公（SOHO）以及中小型企业（SME）。

北电的解决方案分为近期和远期两种：

近期解决方案以IEEE802.16d技术规范为基础。

远期解决方案以IEEE802.16e技术规范以及由WiMAX论坛提供的相关网络技术规范为基础。

北电WiMAX产品的主要功能为：

支持速率高达10Mbit/s的IP服务，上行和下行链路的单信道带宽均为3.5MHz

同时支持时分复用（TDD）和频分复用（FDD）方式

端对端分组低延时

全面的服务质量（QoS）实施，支持上行和下行链路的约定信息速率（CIR）、最大信息速率（MIR）和分组优先级

系统支持可供用户自行安装的“室内用户终端（IST）”

支持VoIP、VPN、高速互联网接入、多媒体等业务

2.无线接入系统

无线接入系统的组成部分主要包括基站（BTS）和CPE终端：

1)BTS：

无线宽带BTS（WBBTS），提供优化的最佳链路预算和最高容量/吞吐量。射频模块可通过光纤连接放置到远程桅顶，以确保较大的覆盖范围，WBBTS用于覆盖区域较广的应用。

无线宽带微型BTS（WBMicroBTS）是一款独立式、高度模块化的BTS，带有一体化天线、射频模块和基带调制解调器。WBMicroBTS适用于覆盖区域较小及启动成本低的网络。

2）CPE终端：

室内用户终端（IST）：带有内置或独立窗口天线，最终用户可以自行安装。

室外用户终端（OST）：用于室外专业化安装，能够获得最优性能，并扩大基站的覆盖范围。

支持的频率：

5.8T1:5.8GHz,TDD,10MHzChannels(只有WBMicroBTS支持)

3.5T1:3.5GHz,TDD,7MHzChannels

3.5T2:3.5GHz,TDD,3.5MHzChannels

3.5F1:3.5GHz,FDD,3.5MHzChannels

3.5F2:3.5GHz,FDD,7MHzChannels

2.5GHz,TDD,either1.75or3.5MHzChannels（计划2006第一季度支持）

2.1基站

1）WBBTS

主要功能：

为室内和室外CPE提供宏区覆盖

符合802.16-2004技术规范

天线处理技术（分集）可提高链路预算

优质天线系统，可优化链路预算和提高抗干扰能力

灵活的软件定义的射频技术

多模式和多信道操作以优化吞吐量和适应网络扩建/升级

在所有互联点上，使用业界标准接口，可灵活部署选配件和配置

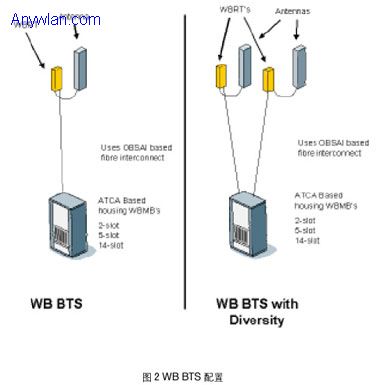

硬件配置：

室外射频（WBRT）：实现无线射频功能。

室内无线宽带调制解调器（WBMB）:实现无线宽带调制解调功能

WBBTS最多支持12个WBMB，每个WBMB支持6个信道（冗余配置）或12个信道（非冗余配置）

WBBTS最多支持6个扇区（冗余配置）或12个扇区（非冗余配置）

支持Omni,60,90,120度天线

基于ATCA的运营商级网络平台

100BaseT接口到以太网交换机

室内BTS与室外射频之间通过光纤连接。

###NextPage###

498)this.style.width=498;" border=0>

2） WB Micro BTS

WB Micro BTS是一款采用高度模块化设计的独立式基站。它在一个单独的柜体内集成了天线、射频和基带调制解调器，并包含电源、回传接口和由微型基站分配单元（MBDU）或室内接入单元（IAU）提供的TDD Tx/Rx同步（如有必要）。WB Micro BTS在未获得许可证的频谱上，支持企业、农村覆盖。

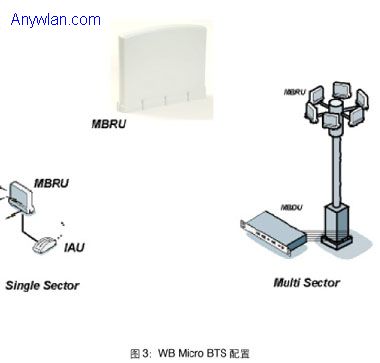

WB Micro BTS的组成部分为：

* WB Micro BTS MBRU - Micro BTS射频单元

* WB Micro BTS IAU - 室内接入单元

* WB Micro BTS MBDU - Micro BTS分配单元

* 支持多达7个MBRU

* 2 x 1000/100 base T以太网接口

* 2 x MBDU可以采用菊花链来支持最多14个MBRU

* 如果1个或多个MBRU（7个以内）处于备用时，自动实现冗余

* 由48伏直流电源供电（可选用冗余配置）

* 19英寸机架安装方式

* Tx/Rx TDD模式的MBRU之间的同步, 由可选配的GPS天线来提供

498)this.style.width=498;" border=0>

WB Micro BTS的主要功能：

* 集成的室外基带/射频单元

* 频率：3.5T1、3.5F1和5.8T1

* WiMAX 802.16-2004 OFDM 256 FFT

* 传输速率可高达13.1Mb/s（应用3.5MHz FDD信道）

* 3.5GHz的频段，信道宽为1.75MHz、3.5MHz和7MHz

* 最大耗电量： 28W

* 每个天线杆最多有14个MBRU

* 全面满足802.16 QoS服务质量/服务等级的桥接功能

* MBRU与MBDU或IAU之间使用CAT5类电缆，最远达100米距离

* 每WB Micro BTS MBRU最多512位用户

###NextPage###

2.2 CPE用户终端

1）室内用户终端（IST）

室内用户终端（IST）配有内置的天线阵列（4×90度天线），提供了360度的覆盖角度。用户终端设备（CPE）能够自动选择使用效果最好的天线。

天线可拆下，并用一个窗口天线（通过RF电缆连接）来取代 ，适用于要求优化链路预算的情形。IST为用户设备，如PC、IAD、IP电话等，提供了x 10/100 Base-T接口。

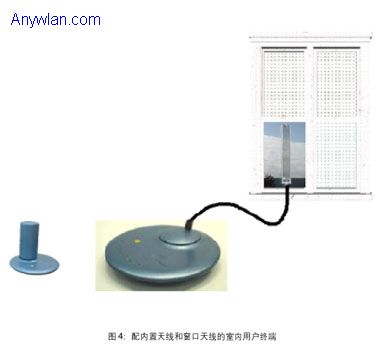

图4为一个内置天线的室内用户终端和一个窗口天线的室内用户终端：

498)this.style.width=498;" border=0>

2) 室内用户终端（OST）

室外用户终端（OST）通过5类电缆（输送电源和快速以太网）连接至称为室内接入单元（IAU）的室内适配器，电缆的最大长度为100米。室内接入单元有许多用于VoIP、E1/T1或LAN交换机的类型，还有一种供多名租户使用的室内接入单元型号。

IAU采用交流电供电，并为室外的室外用户终端（OST）提供-48V电源。

OST采用室外壁挂安装（也可杆上安装）并具有3种方式：

* 配内置天线(16 dBi在3.5GHz频点)的标准OST

* 配有高增益天线（18dBi 在3.5GHz频点）的大型OST

* 采用N型连接端子的OST，能够与外部第三方天线连接。由于存在RF电缆损耗, 建议采用较短的电缆

498)this.style.width=498;" border=0>
