八种固定WiMAX接入方案

使用基

于802.16-2004的室外固定终端作为建筑物的接入手段，成为固定网络的补充和延伸，可以快速布网、降低建网成本，其业务主要针对企业用户、商业用户、集中个人用户。同时家庭用户也可以安装基于802.16-2004室内固定终端。

目前，根据固定WiMAX终端的设备能力，客户端的典型接入方式有八类。对于各地存在的主要应用场景，可以灵活地选择上述应用方式或组合形式来满足业务需求。

对于系统的部署，最好以叠加的方式分阶段对基站和终端设备进行部署，对于具体终端设备的选择，应尽量减小室内型终端的应用比例，在投资允许的情况下，尽量减少HUB的应用。

A WiMAX客户端＋IAD

接入方式A可以同时满足客户的VoIP语音和数据上网的需求，根据IAD(综合接入设备)的具体配置，可以实现4～24等多种规格的POTS接口以及1～2路10M/100M以太网接口。在应用时，需要注意的事项如下:

● 适用于VoIP为主要业务需求、数据业务为可选或少量需求的场所;

● 关于IAD配置: 支持VLAN划分，并需要根据各地的网络资源规划、分配IP地址;

● 要求语音业务和数据业务分别设置成不同的VLAN，保证各类业务的QoS。

应用场景: 写字楼、政府大楼、开发区或工业园区、话吧、批发市场。

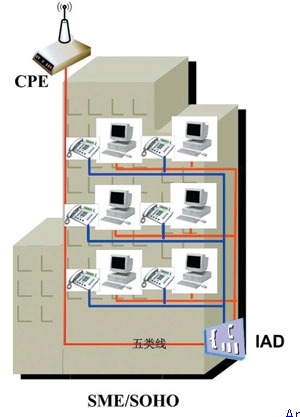

图1 WiMAX客户端＋IAD方式

B WiMAX客户端＋HUB

接入方式B可以满足客户单纯的数据上网需求，但是由于HUB属于物理层的设备，不支持VLAN划分和基于端口的业务优先级保障，出于客户体验效果和今后业务发展的考虑，在应用时，需要注意的事项如下:

● 适用于小规模用户（10户以下）、不强调业务质量的纯上网业务或临时应用的上网业务;

● 建议在基站侧进行IP地址的分配。

应用场景: 写字楼、网吧、休闲场所。

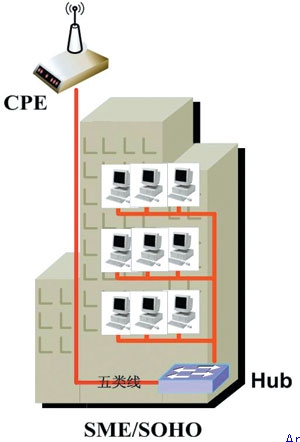

图2 WiMAX客户端＋HUB方式

C WiMAX客户端＋IAD＋HUB

接入方式C可以同时满足客户的VoIP语音和数据上网的需求，根据IAD的具体配置，可以实现4～24等多种规格的POTS接口以及多路（建议8～10路以内）无业务优先级区分的数据上网业务。在应用时，需要注意的事项如下:

● 适用于VoIP为主要业务需求、数据业务需求较少或对业务质量不敏感的场所;

● 关于IAD配置: 支持VLAN划分，并需要根据各地的网络资源规划，分配IP地址;

● 要求语音业务和数据业务分别设置成不同的VLAN，保证各类业务的QoS。

应用场景: 写字楼、乡镇政府大楼、网吧、话吧、休闲场所。

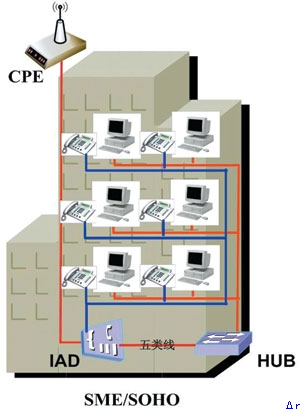

图3 WiMAX客户端＋IAD＋HUB方式

D WiMAX客户端＋二层交换机＋IAD

接入方式D可以同时满足客户的VoIP语音和数据上网的需求，根据IAD的具体配置，可以实现4～24等多种规格的POTS接口以及多路可保证业务优先级的数据上网业务。在应用时，需要注意的事项如下:

● 对VoIP语音和数据业务都有保障机制，是推荐使用的解决方案之一;

● 关于IAD配置: 支持VLAN划分，并需要根据各地的网络资源规划，分配IP地址;

● 通过基于不同设备、不同VLAN进行业务划分，可以保证各类业务的QoS。

应用场景: 新建住宅、已有住宅、写字楼、高级住宅区、电子城/专业市场、乡镇政府大楼、酒店、开发区或工业园区、网吧、休闲场所、批发市场。

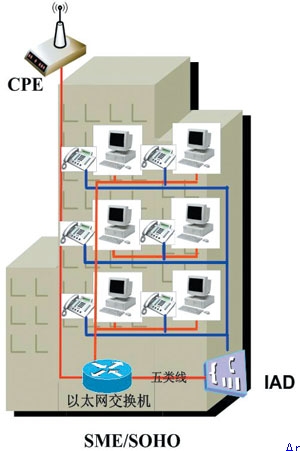

图4 WiMAX客户端＋二层交换机＋IAD方式

E WiMAX客户端＋二层交换机＋多个IAD接入方式E可以同时满足较大规模客户的VoIP语音和数据上网的需求，该方式与接入方式D没有本质区别，一般采用接入方式D进行初期部署，随着用户渗透率的上升，采用接入方式E进行扩容以节省成本，提高固定WiMAX终端的利用率。

应用场景: 新建住宅、已有住宅、写字楼、高级住宅区、电子城/专业市场、乡镇政府大楼、开发区或工业园区、网吧、话吧、休闲场所、批发市场、校园。

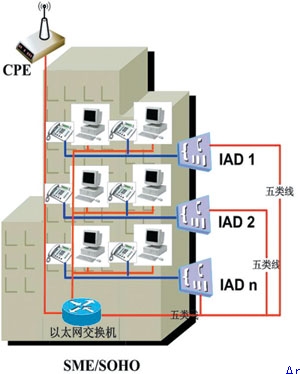

图5 WiMAX客户端＋二层交换机＋多个IAD方式

F WiMAX客户端＋AG

接入方式F主要用于满足业务量相对集中的区域的VoIP语音需求，在应用时，需要注意的事项如下:

● 一般AG（接入网关，Access Gateway）设备采用蓄电池进行持续供电，可以在一定程度上解决停电的问题，也是推荐使用的解决方案之一;

● 通常将WiMAX 客户端和AG都放置在小区的接入间或设备间内，WiMAX 客户端与AG直接相连，通过AG 对用户进行最后的铜缆布放。

● 出于综合成本考虑，接入方式F比较适用于上行并发业务量介于2M和5Mbps之间的服务区域。

应用场景: 新建住宅、已有住宅、高级住宅区、电子城/专业市场、乡镇政府大楼、开发区或工业园区、话吧、批发市场、校园。

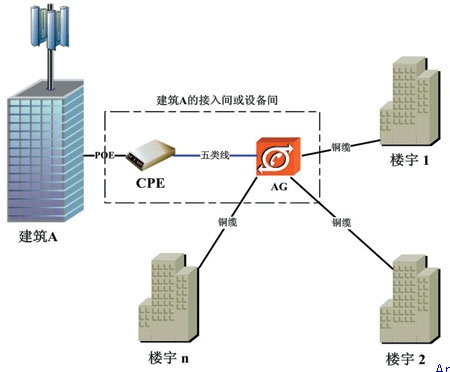

图6 WiMAX客户端＋AG方式

G WiMAX客户端＋Wi-Fi AP＋Wi-Fi终端（＋IAD）

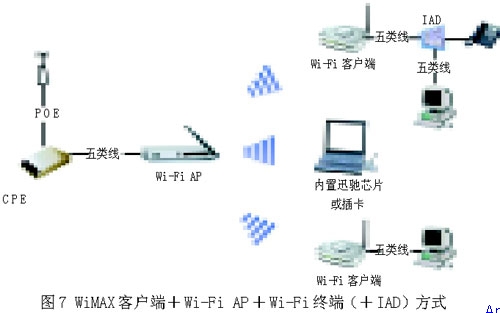

接入方式G主要用于满足客户的VoIP语音和数据上网的需求，在应用时，需要注意的事项如下:

● 主要适用于用户室内布线不易实施的场景;

● 由于接入侧存在“基站－WiMAX终端－Wi-Fi AP－Wi-Fi终端”等多个传输环节，会带来IP包传输的时延，为保证用户的业务体验效果，建议业务应用以数据上网为主，减少VoIP业务的应用比例;

● 目前存在将Wi-Fi AP内置在WiMAX终端内的设备，在选择的时候，应综合考虑性价比进行取舍。

应用场景: 校园、写字楼、高级住宅区、电子城/专业市场、开发区或工业园区、休闲场所、批发市场。

链接:室外型终端与室内型终端的选择

固定WiMAX的终端一般分为室外型和室内型两大类。

在了解室外型和室内型的基本差异的基础上，要根据实际业务部署的需求，准确把握室外型与室内型的应用时机。具体的建议是:

● 在用户侧资源无法利用，或走线、电源等工程实施不易开展的情况下，可以采用室内型终端，否则，应该尽量考虑采用室外型终端。

● 室内型终端在室内部署的时候，由于上行发射功率较小，并且天线一般位于室内（配套的天线一般有终端内置或外界便携式天线等两种），因此室内型终端覆盖能力相对较差，并且会对客户存在一定的辐射，建议尽量控制室内型终端的应用比例。

● 考虑到投资回报的因素，在终端侧的应用模式上，应该尽量用一套室外型终端带多个用户的模式，以便缩短成本回收期，降低网络的初期部署费用; 对于室内型终端，由于其只适用于单独的用户，终端侧的折算投入会比较大。

H WiMAX客户端＋Wi-Fi AP＋Wi-Fi中继器＋Wi-Fi终端

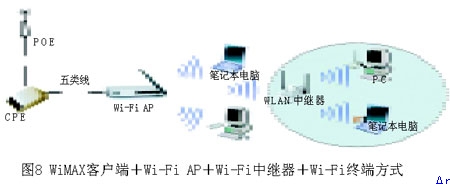

接入方式H主要用于满足客户的VoIP语音和数据上网的需求，在应用时，需要注意的事项如下:

● 主要适用于用户室内布线不易实施的场景;

● 由于接入侧存在“基站－WiMAX终端－Wi-Fi AP（支持Mesh功能）－Wi-Fi中继器（支持Mesh功能）－Wi-Fi终端”等繁多的传输环节，会带来IP包传输的时延，为保证用户的业务体验效果，建议业务应用以数据上网为主;

● 使用Wi-Fi设备的注意事项: 在一般的室内覆盖情况下，对于Wi-Fi AP而言，单跳的距离约30米，超过该距离的覆盖，建议增加Wi-Fi中继器，在使用Wi-Fi中继器的时候，要注意:

每经过1个中继，吞吐量一般下降50%，时延增加2ms～3ms，因此，要跟据实际的建筑物结构作出良好的规划设计，将Wi-Fi覆盖控制在1个中继的程度内，同时要注意保证中继器的供电。由于Wi-Fi中继器采用Mesh技术，需要相关的Wi-Fi AP支持Mesh功能，因此，会提高网络部署的成本。

应用场景: 写字楼、电子城/专业市场、酒店、批发市场、校园。
