Mesh MEA系统测试报告

　1. Mesh移动自组网测试，距离测试

测试内容

Mesh移动自组网测试，距离测试

测试时间

2005年6月26日

测试地点

北京经济技术（亦庄）开发区

测试人员

原诚 刘杰

　　方案简述

　　测试方案采用“自组网形式”，本次测试采用一辆汽车，并在车上安装相应的测试设备。在健博通大厦屋顶上(高30米)安装无线路由器。如图1-1所示，在测试车远离健博通大厦的行驶过程中，在不同距离下测试信号强度。车上的测试人员负责记录测试结果。

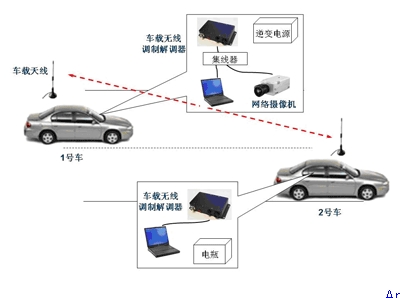

图1-1 自组网距离测试

　　测试设备

　　(1) 测试车

序号

设备名称

规格

数量

功能

1

车载无线调制解调器

VMM6300 12VDC, 2A

1

无线网关

2

笔记本电脑

IBM，Windows XP

1

记录测试结果

3

无线网卡天线

　　(2) 固定端

序号

设备名称

规格

数量

功能

1

无线路由器

MWR6300

1

无线路由

2

天线

8dB, 12dB

1

收发无线电信号

　　测试条件

　　测试环境要求两车之间没有大型的阻挡物，为此选择直线路段。在车与大厦之间的距离由100米到1公里逐渐增大，并分别记录测试数据。

　　测试结果

序号

条件

结果

备注

1

使用无线网卡进行测试，使用qCheck进行网络性能测试，通过Location Analyzer软件测试无线路由器的信号强度

距离(m)

接收强度

数据吞吐量(kbps)

150

-67

820

400

-72

843

550

-79

498

650

-72

790

780

-66

856

950

-75

717

1050

-85

112

此时树叶遮挡十分严重

2

测试距离为：1032m

在WMR端使用不同信号的天线和无线网卡进行测试，无线网卡通过跳接方式连到无线路由器上，通过Location Analyzer软件测试无线路由器的信号强度；使用7dB车载天线

发射天线

增益

接收天线

接收信号强度

网络吞吐量

TDJ-2400A

24

TQJ-2400CT

-62

797

Mesh 原装

-67

636

TDJ-2400I17

17

TQJ-2400CT

-73

851

Mesh 原装

-79

533

TQJ-2400AT

12

TQJ2400CT

-79

136

Mesh原装天线

8.5

TQJ-2400CT

-78

514

原装

-81

因为下雨未测试

　　不同带宽下数据吞吐量测试数据（1跳以后）Max MTU, IAP 到一个SD

SD 数据传输率

Chariot (TCP/IP)

带宽

Chariot (UDP)

带宽 (UDP bandwidth setting)

1.5 mbps

768K

791K

3.0 mbps

1.236M

1.347M (-b 1.5M)

6.0 mbps

1.748M

2.002M (-b 2.2M)

ATP ON

1.740M

1.989M (-b 2.2M)

　　Max MTU, 一个SD 到一个SD

SD 数据传输率

iperf (TCP/IP)

带宽

iperf (UDP)

带宽 (UDP bandwidth setting)

1.5 mbps

755k

801k

3.0 mbps

1.2m

1.4m

6.0 mbps

1.7m

2.1m

ATP ON

1.7m

2.1m

　　Max MTU, SD 到 IAP

SD 数据传输率

Chariot (TCP/IP)

带宽

Chariot (UDP)

带宽 (UDP bandwidth setting)

1.5 mbps

764k

793k

3.0 mbps

1.234m

1.347m

6.0 mbps

1.752m

2.018m

ATP ON

1.750m

2.006m

下一页：2. Mesh移动自组网测试，距离测试 ,高速移动测试　

###NextPage###2. Mesh移动自组网测试，距离测试 ,高速移动测试

测试内容

Mesh移动自组网测试，距离测试 ,高速移动测试。

测试时间

2005年03月18日

测试地点

北京经济技术（亦庄）开发区

　　方案简述

　　测试方案采用“自组网形势”，本次测试采用一辆汽车，并在车上安装相应的测试设备。在健大厦屋顶上(高35米)安装无线路由器。如图2-1所示，在测试车远离大厦的行驶过程中，在不同距离，不同的速度下测试图像传输质量。车上的测试人员负责记录测试结果。

图2-1 自组网测试

　　测试设备

　　(1) 测试车

序号

设备名称

规格

数量

功能

1

车载无线调制解调器

VMM6300, 12VDC, 2A

1

无线网关

2

视频摄像头,视频服务器

1

3

无源全向天线

3 dB

1

　　(2) 固定端

序号

设备名称

规格

数量

功能

1

扩展无线路由器

EWR 6300

1

无线路由

2

无源全向天线

8dB

1

收发无线电信号

3

无源全向天线

24dB

1

收发无线电信号

4

笔记本电脑

IBM Windows XP

1

记录测试结果

　　测试条件

　　测试环境要求两点之间没有直接大面积隔断大型的阻挡物，为此选择直线路段。在车与大厦之间的距离由100米到6公里逐渐增大，并分别记录测试数据。

　　测试: TCP方式传输视频图像

　　场景1:

　　设备:

楼顶天线 无源全向8dB

车载天线 无源全向3dB

　　测试效果:

在0－3公里范围内，时速最高100公里/小时。 图像清晰流畅

3公里以外 图像有中断。

　　场景2:

　　设备:

楼顶天线: 无源定向24dB

车载天线: 无源全向3dB

　　测试效果:

在3－6公里范围 随着距离增大，在高速移动中图像会有暂时中断，不过速度降低后还可以保持传输一定的传输质量。

在6公里处低速状态还可以保持图像传输(由于条件限制，最远距离只能测试到6公里)

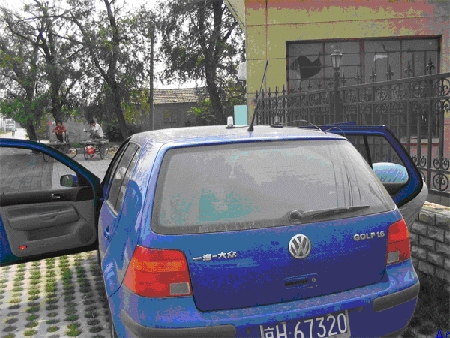

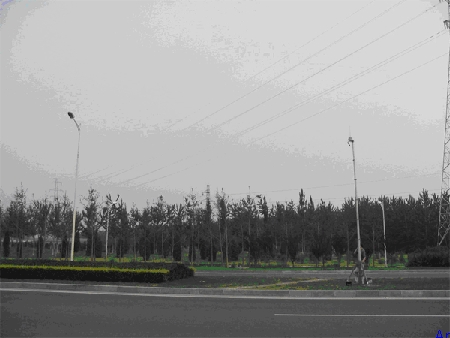

　附: 测试照片

MWR6300

VMM6300
