某门户网论坛会议——超大规模无线覆盖接入解决方案

tange

联系我们   关于我们
广州威思信息科技有限公司提供大规模无线用户接入设备租赁服务（按天计费），适合大型会议、展销会、订货会和考场无线接入等。

某门户论坛会议无线覆盖测试报告

一、概述
     2011年10月24日某门户网站，在某酒店举行了“中国经济的全球机会”会议。会议分为两个会场：主会场、分会场。历时一天，与会者500人以上。对无线上网存在巨大的同时接入需求。
       我们在主会场和分会场各放置AP进行会议全场无线覆盖。与会者的手机、平板电脑、笔记本电脑等移动终端，都连接到AP上，实现会场的所有用户无线接入网络。用户登录会务系统，可以查询会务信息、网友博客发言、会务动态等，同时提供上网服务，作为会议推广的重要组成部分。

二、测试依据

2.1 测试目标：
   主观性评测：主要是针对AP在管理方面的易用性、完善性，以及设备实施安装施工简易性、便捷性，包括产品外形外观、制作工艺等方面进行评测。
客观性评测：主要针对AP无线覆盖的性能、带宽、容量、稳定性等方面进行评测。由此评价无线覆盖综合性能，适合大型会议覆盖应用的优势和劣势。

2.2 测试标准：
IEEE802.11系列标准
国际以太网标准ISO/IEC 8802-3
国际以太网标准ANSI X3T89.5 FDDI
国际布线标准ISO/IEC 11801
国家布线标准CECE89:9
中华人民共和国卫生部颁发的“环境电磁波卫生标准”
现场勘察资料及测试数据

三、测试方案

3.1  测试环境
xxx论坛会议分为两个会场：主会场和分会场。
主会场应用环境：长约90米，宽约60米。舞台长约20米、宽约50米。在舞台上方有灯光架，灯光架上安装了舞台灯光、投影仪等，AP架设在灯光架正对舞台中间位置。
分会场长约60米，宽约60米。在整个会场横向中心线位置，有灯光架贯穿会场，灯光架上安装了舞台灯光、投影仪等，AP架设在灯光架正对舞台中间位置。

3.2  项目测试方案
3.2.1  测试说明：
在会议进行中，从10月24日下午1点开始，至下午6点结束，共历时5小时。期间所有用户通过主分会场的AP接入上网，访问会务系统、微博和浏览网页。我们对整场会议实时监控，记录了丰富的数据，以方便对AP在大会无线覆盖应用中，设备支持的多项性能，如：容量，带宽，覆盖距离和范围，多IAP负载均衡，多协议支持，无线链路稳定性，以及客户端类型（品牌）检测，等能够客观、准确的分析和评估。

3.2.2  测试内容：
（1）用户容量：
     包括：接入客户端总容量；IAP接入客户端容量；
（2）覆盖范围：
包括：整个会场的覆盖范围，各个点位信号和链路稳定性；
（3）整体流量统计：
     包括：整体流量统计；IAP整体流量统计；各协议整体流量统计；
（4）客户端平面图和列表：
     包括：客户端分布平面图；客户端列表；
（5）客户端列表：
     包括：客户端上行RSSI抽样；客户端调制带宽抽样；
（6）链路稳定性：
     包括：无线客户端长时间Ping阵列丢包率；

3.2.3  重点指标：
最能体现AP性能优势的内容有：
（1） 客户端容量：体现接入容量，处理效率，以及完成大型会议大量用户接入的能力。
（2） 客户端分布和类型（品牌）：体现会场客户端分布，如：分布形状、密集程度、大概距离；同时看到客户端大概类型、品牌。
（3） 客户端列表和统计：体现大部分客户端上行RSSI水平，调制带宽水平，反应AP阵列覆盖大量客户端的信号效果、带宽效果。
（4） 覆盖范围测试：体现ap阵列覆盖会场、酒店大范围楼层、非视距覆盖的性能。

3.2.4  覆盖范围测试：
通过对各个点位的信号强度、Ping值等，反应各个点位覆盖效果、链路稳定性等，从而评估AP对整个会场，整个酒店楼层的覆盖能力，对非视距（墙体阻挡）环境的覆盖能力。
各个典型测试点位如下：

1	主会场	可视
2	分会场	可视
3	会场外厅	隔一堵墙
4	悦生活购物中心门口	隔两堵墙
5	悦美会所门口（VIP厅）	隔两堵墙
6	饭厅门口	隔两堵墙
7	西侧走廊	隔两堵墙
8	会场后部两面墙之后	隔两堵墙

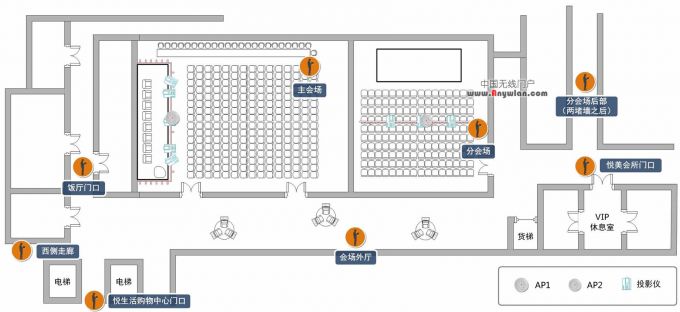

3.3  测试平面图

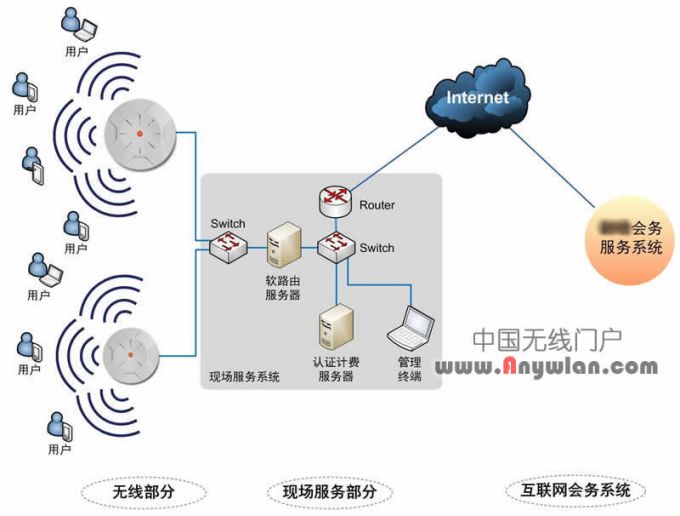

3.4  测试网络拓扑图


3.5  测试无线环境
通过现场扫描记录可以看到，会场中有三、四个无线同频干扰信号，包括：中国联通AP、酒店内网AP等，干扰相对较低。

3.6  测试现场照片

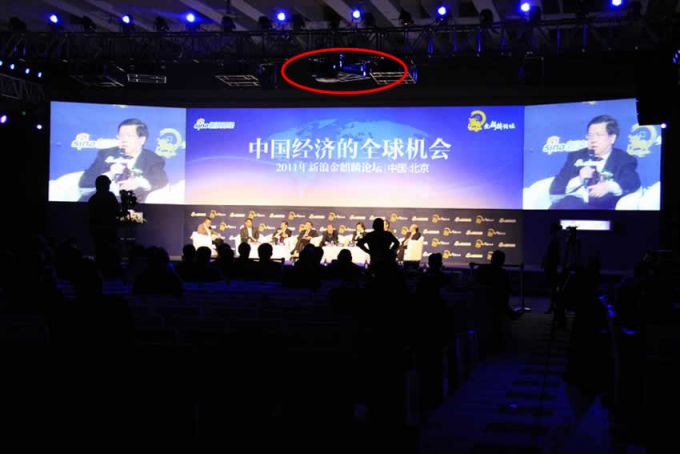

3.6.1  主会场：

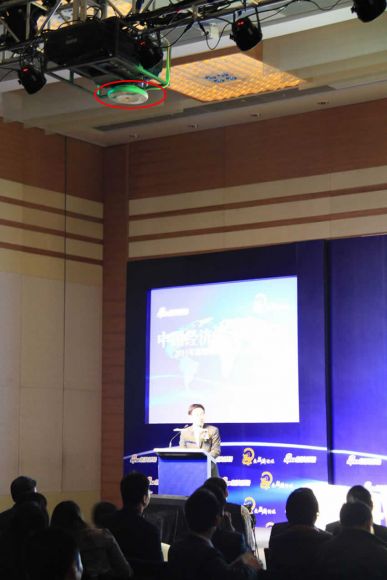

3.6.1  分会场：


3.7  测试设备清单（略）

四、测试结果记录
4.1  各项测试结果
4.1.1  接入用户容量：
分会场最大接入客户端数量84；主会场AP最大接入客户端数量161。

	14点（用户）	15点（用户）	16点（用户）	17点（用户）
分会场	33	41	79	84
主会场	109	124	152	161

4.1.2  覆盖测试：

测试点号	位置	可视情况	信号强度	Ping 丢包率	备注
1	主会场	可视	-38	0%
2	分会场	可视	-41	0%
3	会场外厅	隔一堵墙	-55	0%
4	悦生活购物中心门口	隔两堵墙	-53	0%
5	悦美会所门口（VIP厅）	隔两堵墙	-65	0%
6	饭厅门口	隔两堵墙	-58	0%
7	西侧走廊	隔两堵墙	-63	0%
8	会场后部两面墙之后	隔两堵墙	-60	0%

总结：各测试点测试效果良好，信号都非常好，Ping值丢包率都为0%。从建筑物结构看，最大覆盖范围能够覆盖穿透2堵隔断墙，实现酒店会场及外部大部分楼层的覆盖。

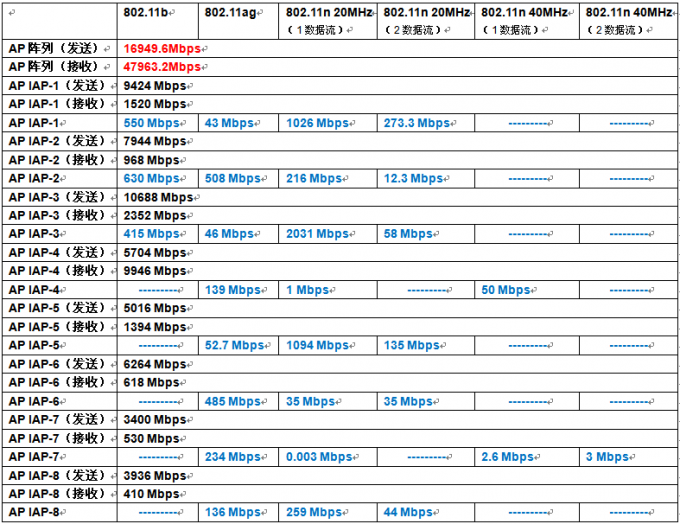

4.1.3  流量统计：
供提供主会场流量表。

分会场整体最大数据流量：接收——8.4Gbps；发送——1.3Gbps
主会场整体最大数据流量：接收——48Gbps；发送——16.9Gbps
* “---------”表示该项没有统计。

4.1.4  客户端分布和列表：

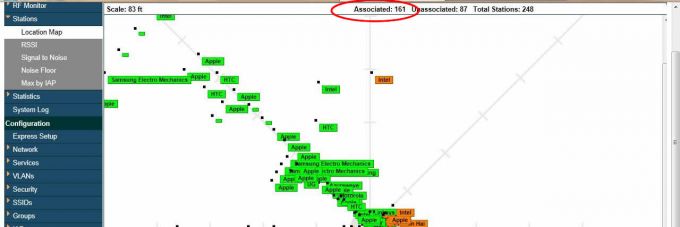

仅提供主会场客户端分布平面图：

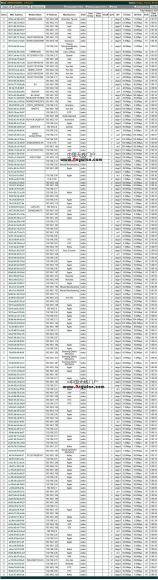

主会场客户端列表（包括客户端类型）：


4.2  测试分析总结
AP阵列应用于“中国经济的全球机会”会议，进行了5~6个小时的长时间、现场测试，测试了多项重要内容，总体测试结果非常好，完全满足大会多用户、高带宽、多种终端并行接入的应用要求，完成了会议保障应用。先将整体测试结果分析如下：
4.2.1 接入用户容量：
主会场最大接入161个用户，分会场最大接入84个用户，总体最大接入245用户。达到了总体与会400~500人数的50%~60%，考虑到整场会议中使用手机、平板电脑、笔记本电脑来上网的用户，基本不出这个比例左右，可以看到AP阵列的用户接入率基本可以达到全部用户有效接入。
4.2.2 覆盖效果测试：
覆盖测试，共测试了8个点位，都能达到良好的测试效果。信号强度在-38dBm~-65dBm，都达到较强信号；Ping包丢包率都是0%，链路非常稳定。可以有效覆盖整个主、分会场，以及外部大厅、西侧大厅、走廊、东侧厅等，可以实现穿透两堵隔断墙有效覆盖。

4.2.3 网络流量统计：
（1）总体流量：
分会场——9712 Mbps
主会场——64912.8Mbps

总结：
（1）总体流量较大，分会场总体达到10Gbps流量，主会场总体达到65Gbps流量。体现出整个会场的用户流量很大，AP阵列的传输负载较高。

4.2.4 客户端分布平面和类型列表
(略）

4.2.5 客户端信号水平：
(略）

4.2.6 链路稳定性测试：

链路稳定性检测，分会场Ping 671个包，主会场Ping 4384个包，没有丢包。可以看到AP在正常会议的运行中，无线接入链路非常稳定，延时小、无丢包，无线覆盖质量非常好。

4.2.7 总结：
总结AP阵列的整体覆盖效果，非常稳定的完成了大会的无线覆盖应用，实现了大量用户无线接入，高带宽的无线传输。只用两台阵列，就实现了大会主、分会场的无线网络系统，具有设备带宽高、用户容量答、稳定可靠、设备数量少、安装维护极为简便等优势。
从测试中看到，完美的实现了2.4GHz频段和5GHz频段的双频无线覆盖应用，5GHz作为2.4GHz的扩展和补充，将在802.11n无线应用中占有重要地位，是实现802.11n高带宽接入的重要部分。

附、测试记录截屏
1. AP接入用户总容量：
供提供主会场

gswudi

XIRRUS，高密度布署专用。这个比较牛。。。

tange

3. 覆盖范围测试各点位记录
会场内信号良好，本贴仅选取一个测试点图片：
悦生活购物中心门口——信号强度

3610516

保持习惯，先顶再看…………

1078806135

抢位

yzj520yym

广告            呵呵

wyzabc110

路过，看看

cxfaiyff

太给力了

luomingzi

太牛逼了 帮不上楼主忙！楼主建议继续潜水

triphop

支持一个。

zjshsb

AP阵列是啥东西呀？请普及一下知识

艾拓电子

zjshsb 发表于 2012-7-17 09:50
AP阵列是啥东西呀？请普及一下知识

无线覆盖的主要部分

源缘_ArrogantCa

lz竟然是管理员  咨询啦
1、 那个安装照片的无线设备是啥 像个飞碟一样  用胶条绑上呀 呵呵
2、 有个“会场客户端分布平面图”  那是啥软件 楼主方便提供一下吗
3、 遗憾的是lz没有提供AP的品牌呀  以后借鉴一下。
另我们这边也是搞大型会展的 好像没这么费劲 要想lz这样我们就得折腾死。 呵呵  不过lz文档写的不错 这个比较专业 要顶的
