法国瑞银-我的第三次改造

风筝

改造过几种网卡后，这是我第三次改造瑞银，面对“她”我依然充满热情！
这次我买来了SMA连接头和2db的棒棒天线（这些零件也得改造）
上次的《法国瑞银 我的DIY》网友说图片不清晰，这次我用扫描仪（来个高清图片）。

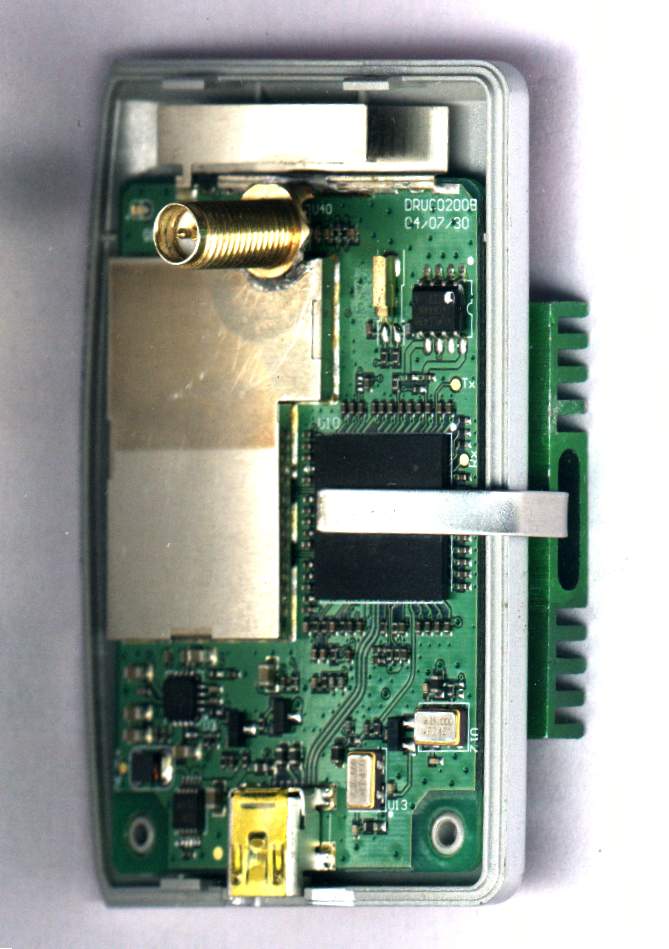

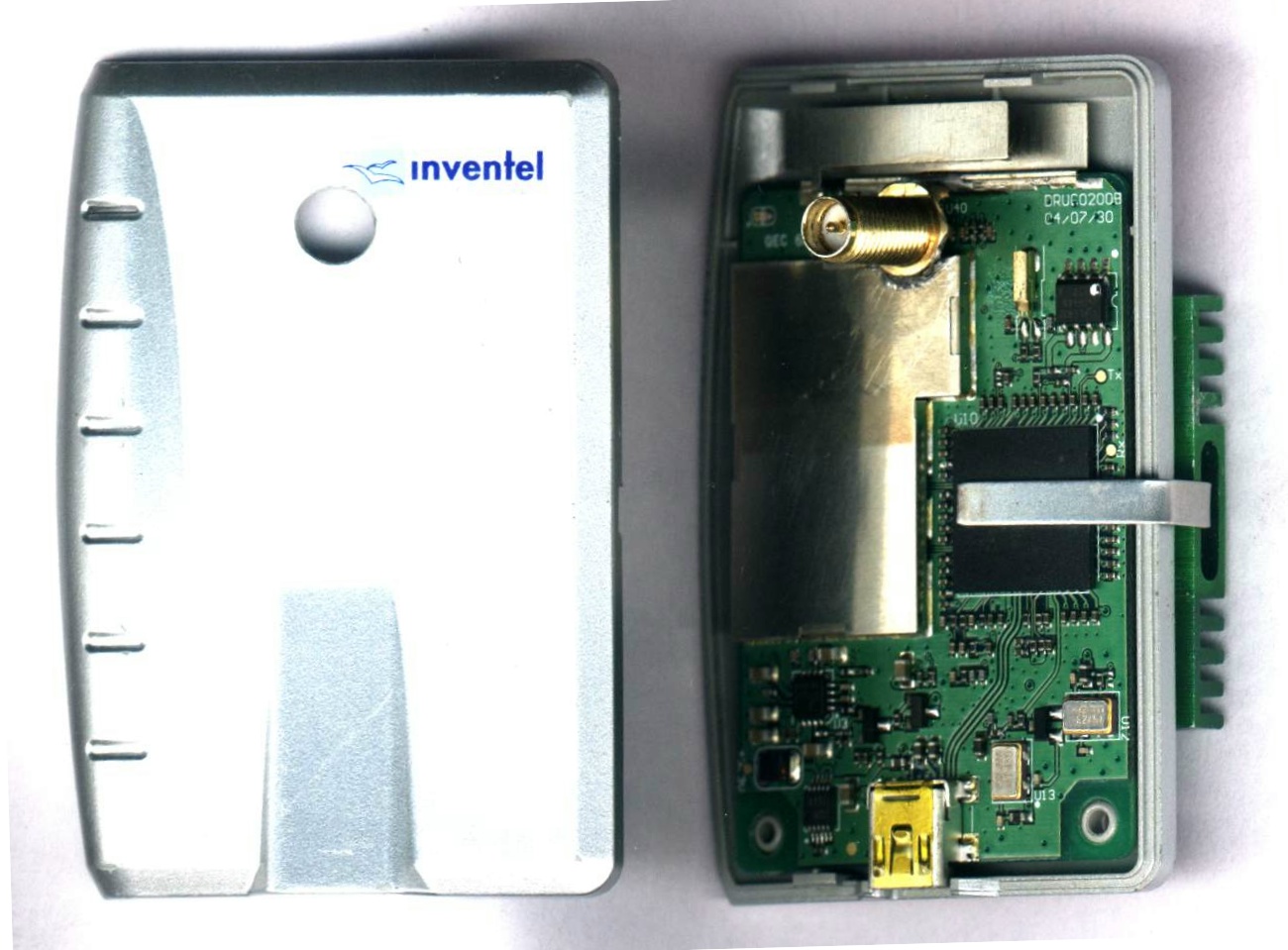

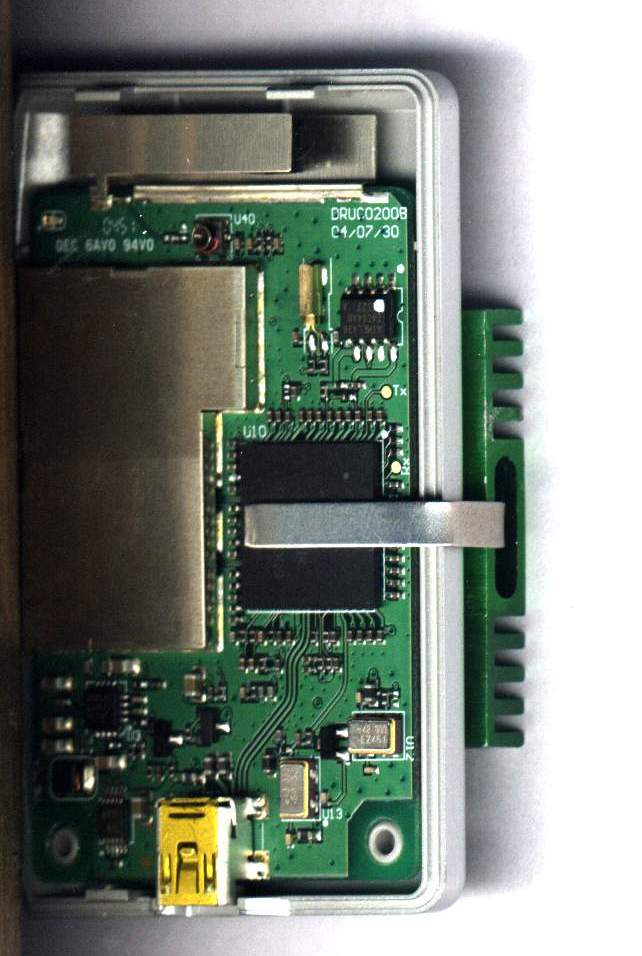

首先，加装散热片：（采用小钢片把芯片热量传导给背面的散热片上）

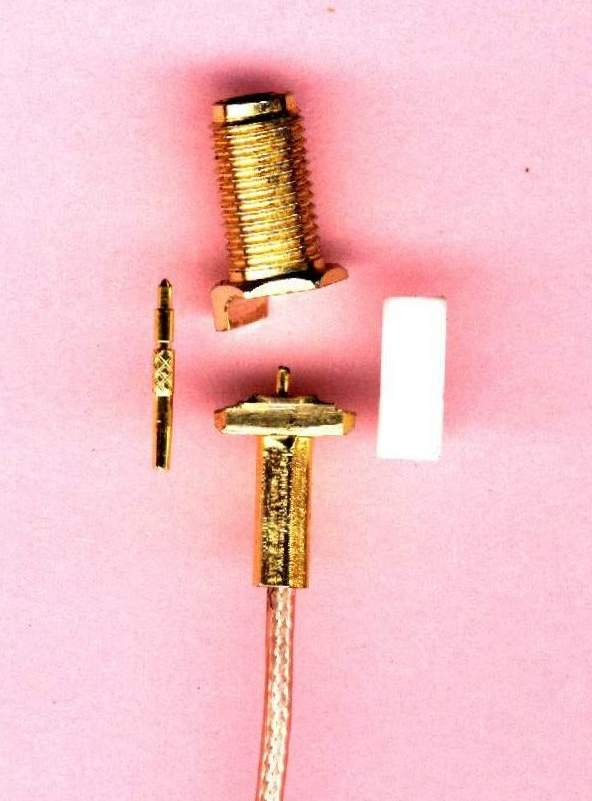

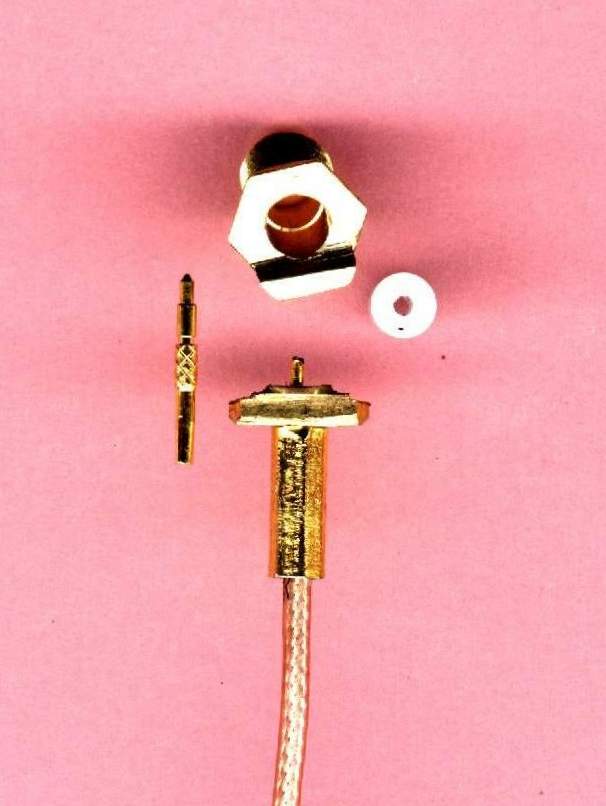

购买来的SMA外接天线连接头（把它切割解体了）



底部用锉刀加工成阶梯形状

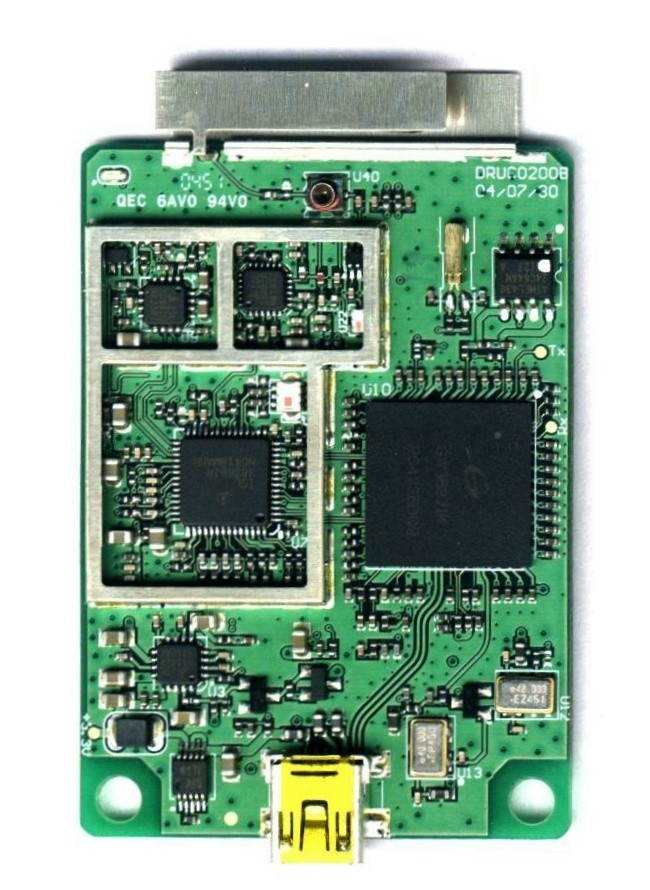

焊接在网卡信号输入插座的上方（信号针插在输入插座里）



面板打孔

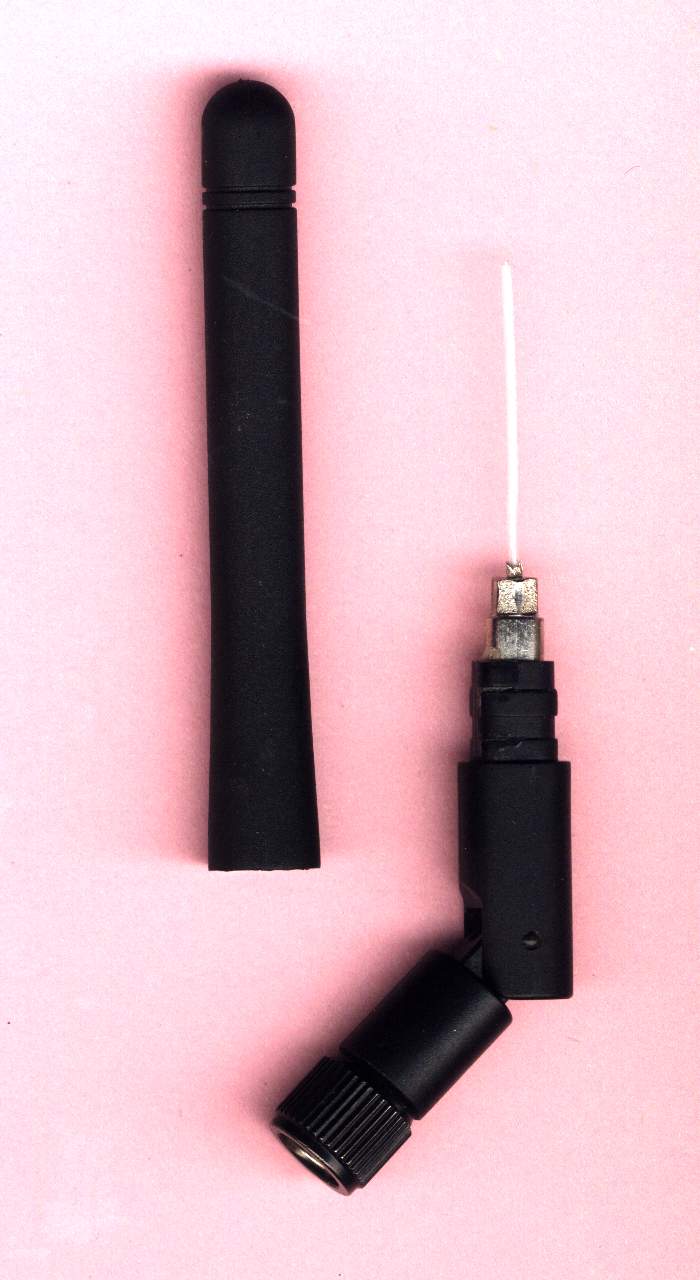

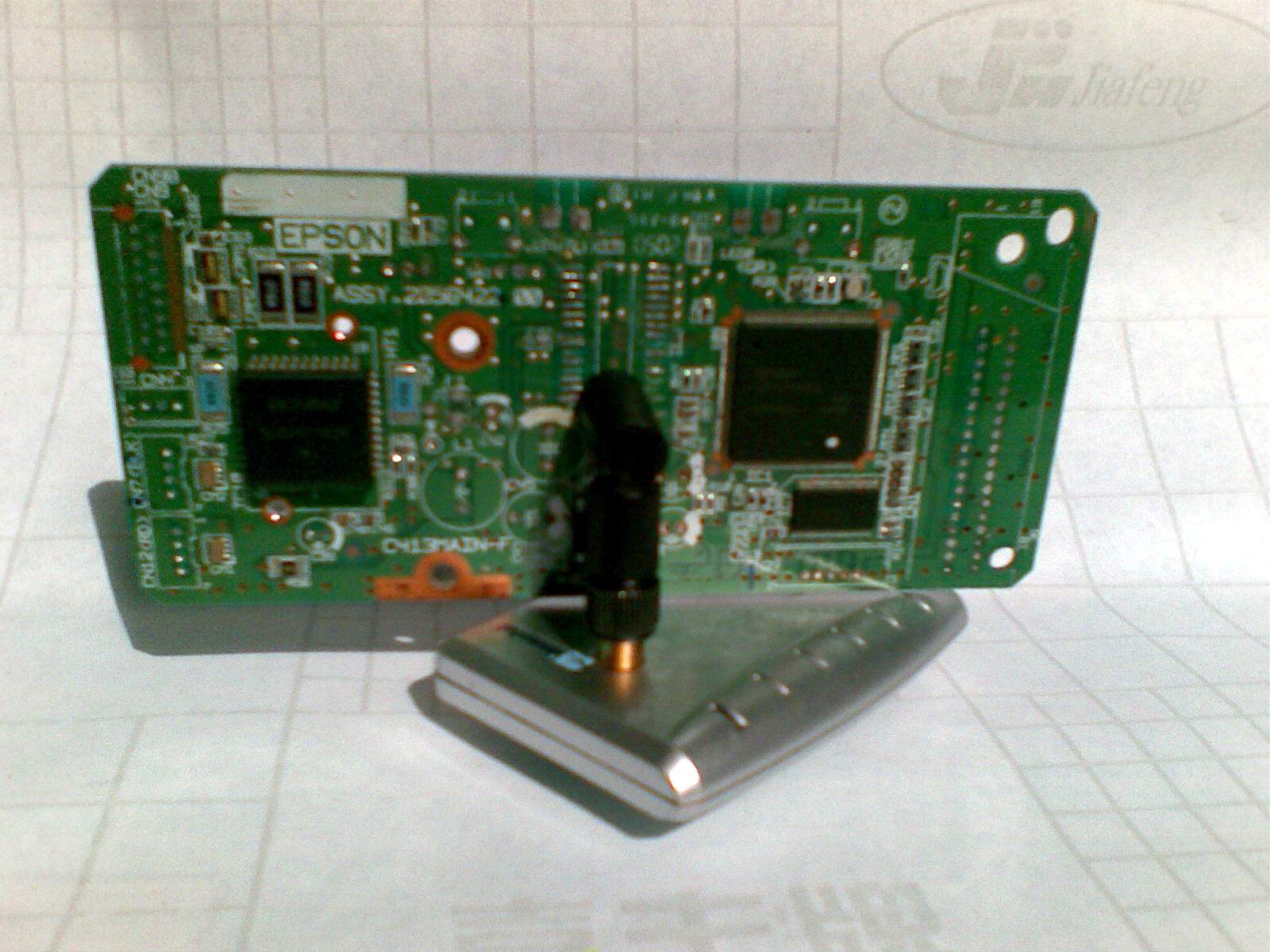

2db的棒棒天线（里面就是这个？）没啥用！不如自己动手DIY来个“双菱叠加”：

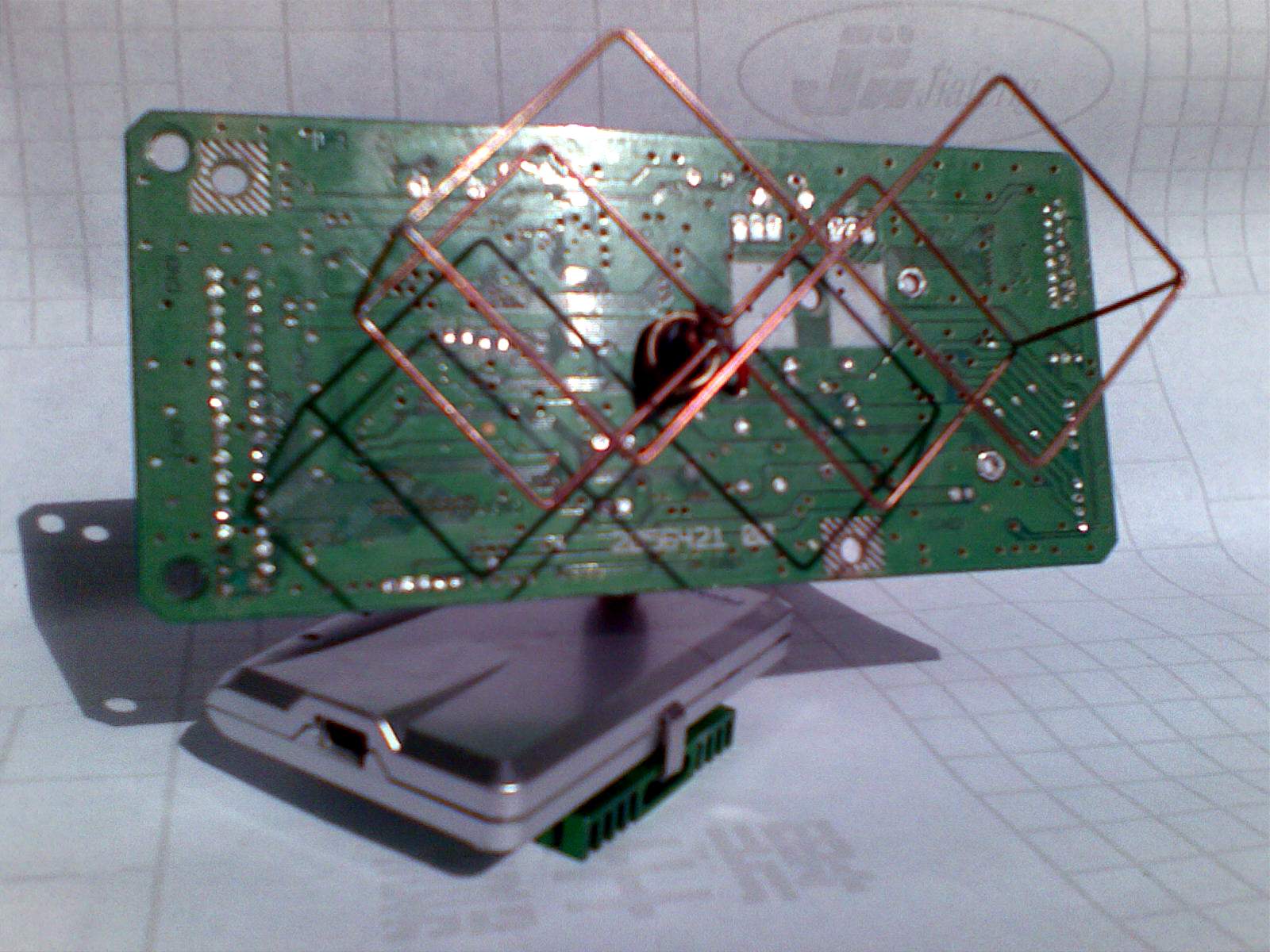

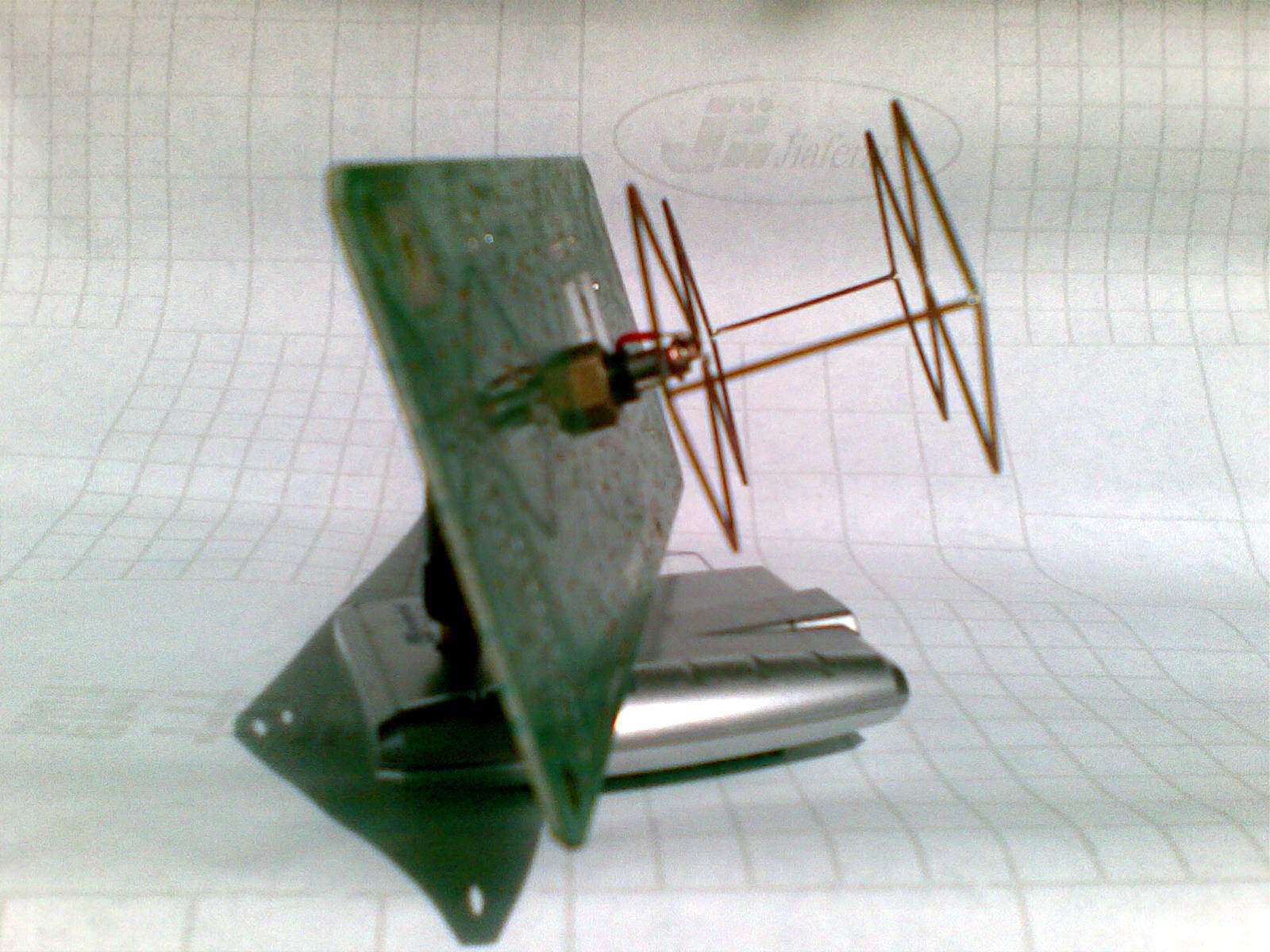

看！我的袖珍型一体化“宙斯盾”巡洋舰：

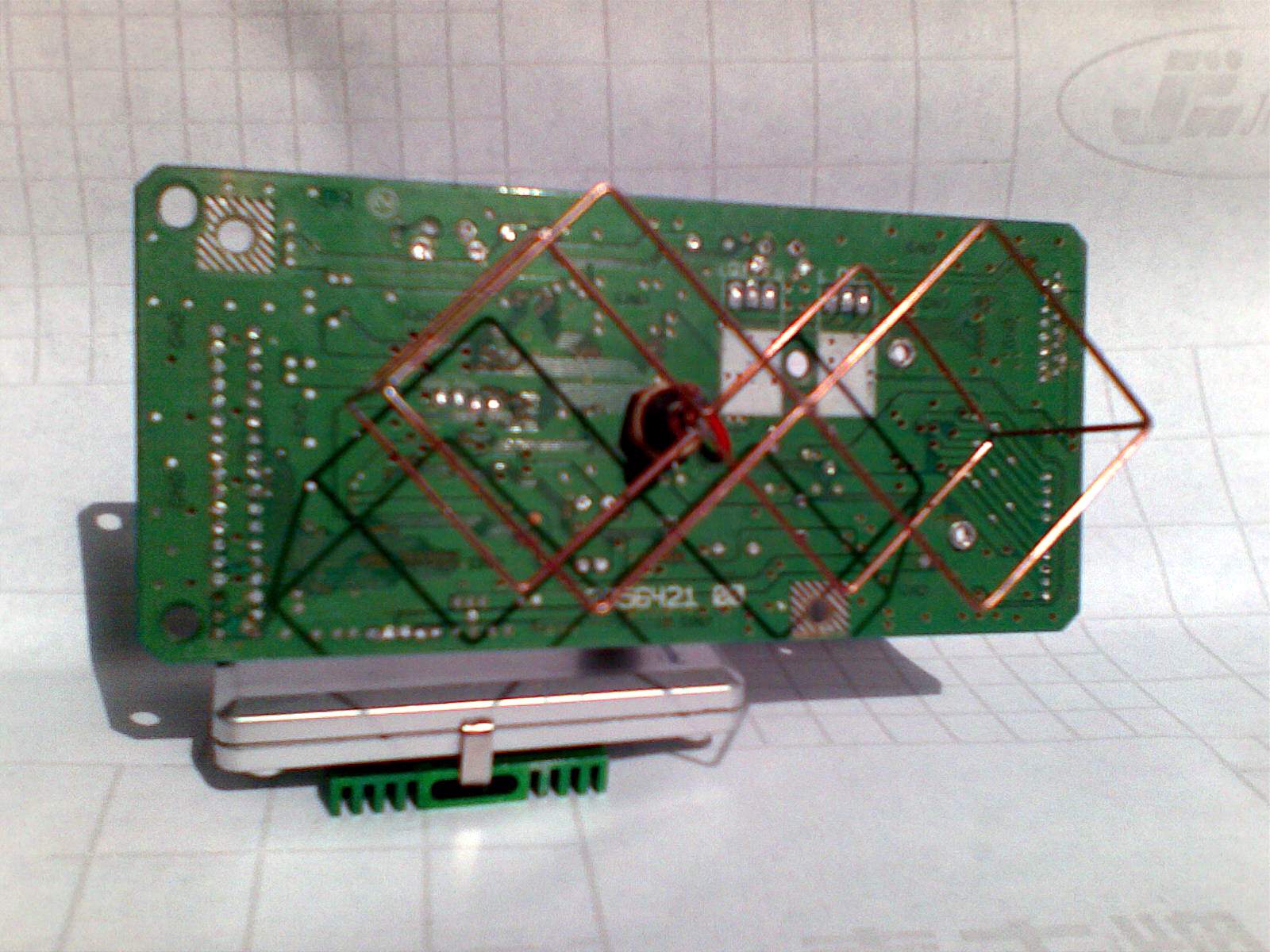

反射板采用废旧电路板（铜丝双菱＋电路板）







谢谢关注！
