[公告] UBNT连接cmcc联网实例

[复制链接]

zheng0725

424 回帖	1877 积分	160 小时在线时间

上尉

注册时间: 2012-11-18

金币: 1341 个

威望: 9 个

荣誉: 2 个

发消息

累计签到：69 天
连续签到：0 天
[LV.100]试剑无线

发表于 2013-2-15 11:44 |显示全部楼层

本帖最后由 zheng0725 于 2013-2-27 11:30 编辑

很多朋友看完帖子，就对ubnt产生了兴趣……
让我把我买的ubnt的链接发给他。。。（服务大家，不做广告……见谅！！！）

这种山寨版的ubnt性能大同小异，，价格大约都在38元左右，，，朋友们自己TB搜索。。

不放心，选好，把链接发给我，帮大家参谋一下。。。。交流一下其他买家的购买体验心得……

很多朋友在用UBNT连接cmcc时，会出现一些故障，以下将自己的设备及设置资料上传，供大家参考。。。不多说，先上图……

希望朋友们回帖，支持一下……编辑个帖子不容易呀……

第一部分硬件安装

逆光，所以看着有点暗，朋友们见谅……

天线是自己做的双菱天线，用的快餐盒盖和小的相机万向支架做成，并将其困在防盗网上面。（为朋友们可以看清，把它转了过来，正确的角度是对准cmcc的信号发射塔……图一）

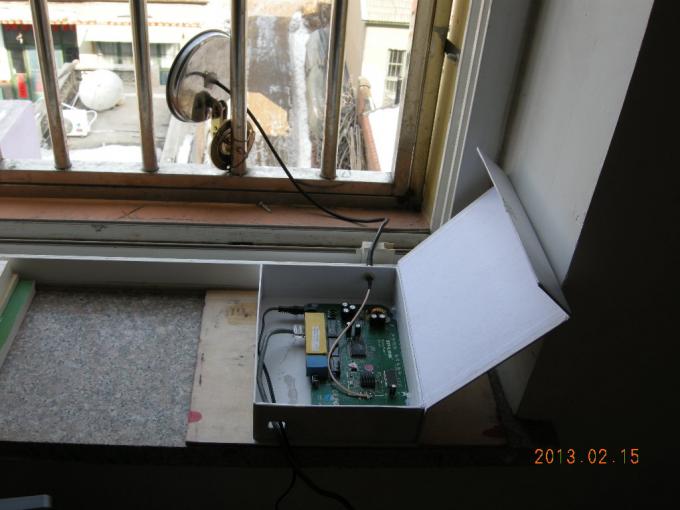

白色的盒子是一个移动硬盘的纸盒，把从T宝买的ubnt裸板放在里面，起个保护作用……（提醒后面想入手ubnt的朋友，咨询卖家是否有路由器改装前的盒子，有的话一定花2~3元买一个，对保护板子有很大好处……）

这是里面板子的细节图，天线用sam头连接ubnt裸板（一定记住，把UBNT的天线sam头固定在盒子上。因为天线比较硬，很多朋友不小心用天线把ubnt板卡扯坏了，，小心点是必要的。）
下面的线是电源线和网线，分别连接电源适配器和电脑的网卡。。。

把玻璃窗关上，把线插好，硬件就准备好了，接下来进行设置。

因为我是在楼房上，且这面的窗口正好可以直视中国移动cmcc的信号塔，所以硬件的安装非常简单。。。

如果是在平房，就需要把天线和UBNT的板子放到户外房顶。。。

注意：一、天线的馈线最好不要超过1m
二、UBNT的裸板一定要做好防水（可用洗洁精或者酱油、醋的桶自己DIY，有时间再上传我制作的防水盒子）
三、如果自己制作poe设备，注意用纯铜网线（大约2~3元/米），或者适当升高电压。。（其实这样做成本并不低，考虑一下我下面的方案……）
（刚刚帮姑父安装的：采用护套线把9V电压输送到房顶，大约20米，采用的最普通的网线，非常稳定。因变压器放在室内，如果需要重启UBNT也非常方便，只是多了一根线，稍加一点成本，大家不妨考虑一下……）

好了接下来是进行UBNT的设置：（先写到这里，稍后继续补充）

第二部分 UBNT设置

好不容易截图完毕，现在续帖。。。（因为图片中我都加了说明，就不再过多的加入文字介绍，直接上图、看图……）

一、登入设置页面

1、设置ip地址为192.168.1.120
右键单击网上邻居，点击属性

按图片的步骤设置

在浏览器中输入192.168.1.20，登入UBNT

到此UBNT设置界面登录完成。。。

二、UBNT设置简体中文操作界面

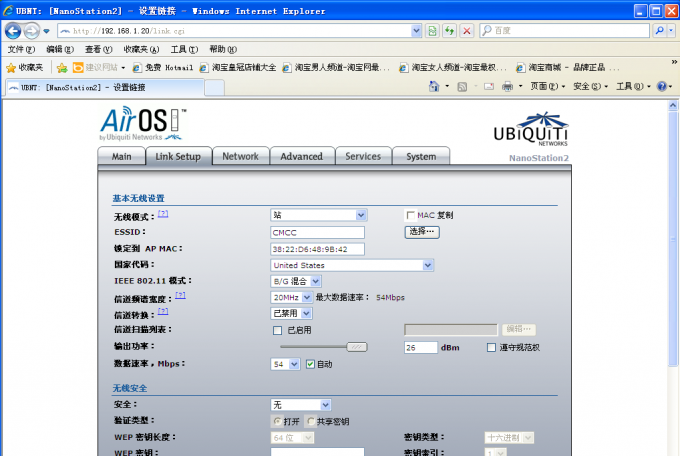

三、设置UBNT的模式并选择要连接的cmcc 无线AP

在完成上面设置后，点击应用，如果页面上方还有点选应用的提示内容，表明重启未能成功。
此时可以改用 Internet Explorer 浏览器登入UBNT设置，重启成功。。。原因我会在后面给大家详细说明。。

设置成功后的图片，上面没有应用的提示内容……

四、高级选项的设置（设置开放式是一个重点）

五、天线的调整（天线校正工具的应用）

六、网络参数（此设置最复杂，也最重要，不熟悉的朋友按照我提供的图片进行设置）

七、电脑IP地址改为自动获取（忘记方法的看第一步——如何登入设置界面）

八、重新登入设置界面，检验设置是否成功

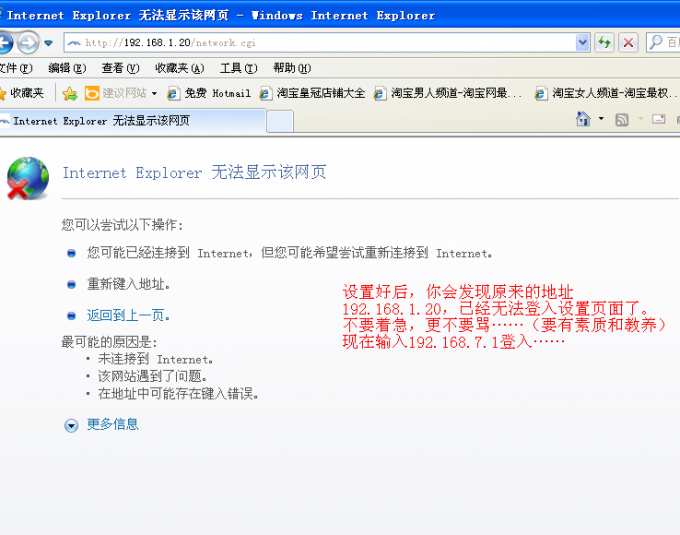

（此时再输入192.168.1.20是无法登入的，登录地址改为192.168.7.1。。。记清楚）

验证方法：

九、登入CMCC的验证界面

1、输入任意网址

2、认证网址打开，在相应框中填写信息，并登入……

3、登入成功现在就可以上网了……

哈哈，看视频也不卡呀……

4、来张360软件的网速测试图（仅供参考）

帖子我编辑的非常详细，，，为的是让所有第一次接触ubnt的朋友都可以看懂，并设置成功。。。如果朋友觉得相应内容已经非常熟悉了，可以掠过，看后面内容。。。。（是普及贴，高手勿笑……）

编辑一个帖子，需要几个小时的时间，非常不容易，，，，
如果朋友觉得对您有帮助，希望顶帖，全当是对我的鼓励了……

在此谢谢大家百忙中，抽时间读贴，，，希望可以共同交流

接下来我会抽时间把我上面设置的UBNT的备份文件上传到帖子上，供需要的朋友下载（但是一定记住，连接AP这个步骤还是需要重新设置的，因为朋友那里收不到我们这边的cmcc的AP信号，，，）

第三部分 UBNT设置备份文件下载

这是本贴实例的备份文件，传上供需要的朋友下载（但是一定记住，连接AP这个步骤还是需要重新设置的，因为朋友那里收不到我们这边的cmcc的AP信号，，，）

UBNT设置文件备份XS2-00156DAC0901.zip (1.32 KB, 下载次数: 1289)

补充内容 (2013-5-14 15:49):
鉴于好多朋友都加QQ咨询关于ubnt相关的设置，为了方便大家交流，现在开通了一个ubnt交流QQ群。群号：7558507。。。欢迎大家加入交流。。。另外QQ号不要再申请好友了，已经满员。
