格西欧GXB-M5 广州市区4千米无线点对点实测报告

格西欧

一、   需求
获得市区4km点对点无线网桥吞吐量测试数据，检测摄像头在4km传输距离的流畅与稳定性情况，为某项目投标获得数据支撑。

二、   环境描述
1.      测试时间
2013年6月3日 8:30~14:00

2.      天气
温度：36-37℃
天气：睛
空气质量：轻度灰霾

3.      测试点
A点：广州天河区员村某小区20楼，高约70米
B点：广州市东环高速东圃特大桥桥面，高约25米

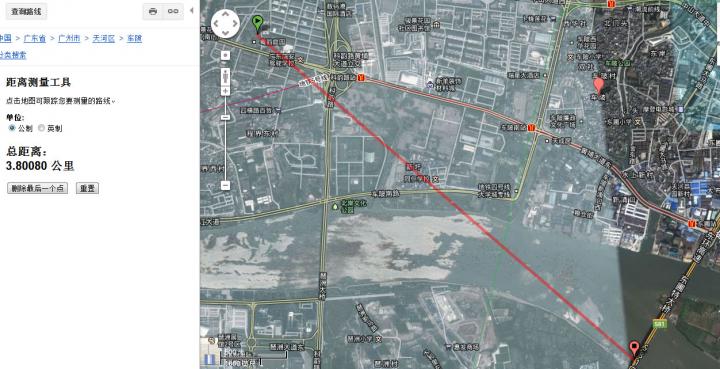

4.    距离：
Google地图实测3.8km

5. 手机GPS定位图：

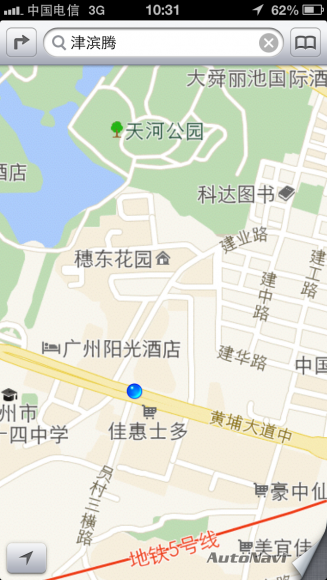

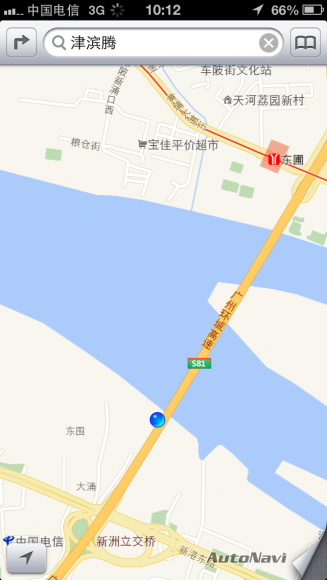

      A测试点房子旁边以GPS定位图                                 B测试点-东圃大桥桥面上GPS定位

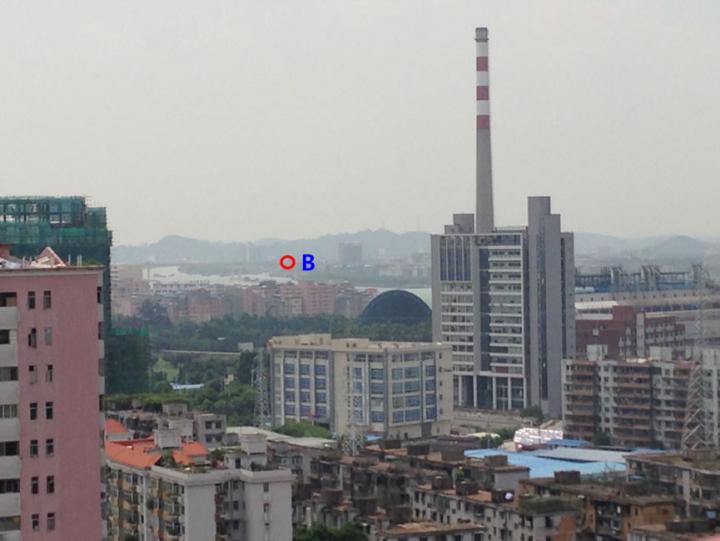

从A望向B（注意烟囱地标）

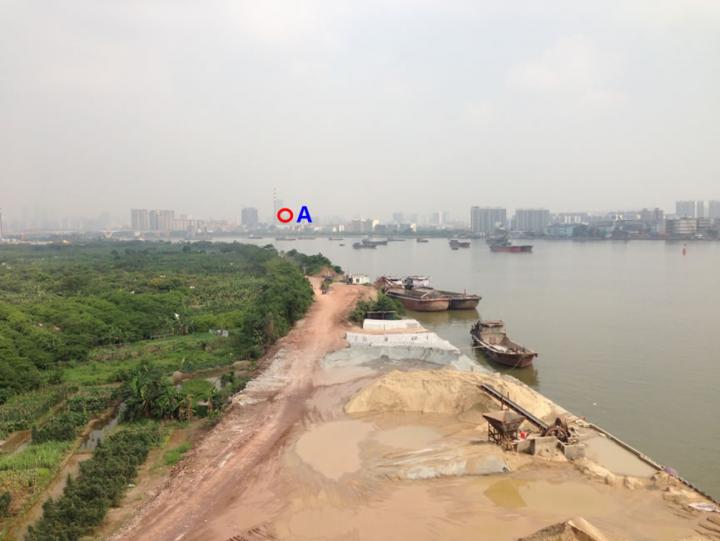

从B望向A（注意烟囱地标）


三、 测试拓扑图


四、参测设备

序号	品牌	型号	规格
1	松下	WV-SP509	全高清网络摄像机
3	格西欧	GXB-M5	15dBi定向天线，500mW
4	蓄电池	12V,7Ah	桥面上为网桥供电
5	电脑	笔记本若干	Win7,预装IxChariot
6	望远镜	未知

网桥IP分别如下：

序号	型号	IP	模式
1	GXB-M5	192.168.1.10	Bridge AP WDS
2		192.168.1.11	Bridge Station WDS

五、   测试结果

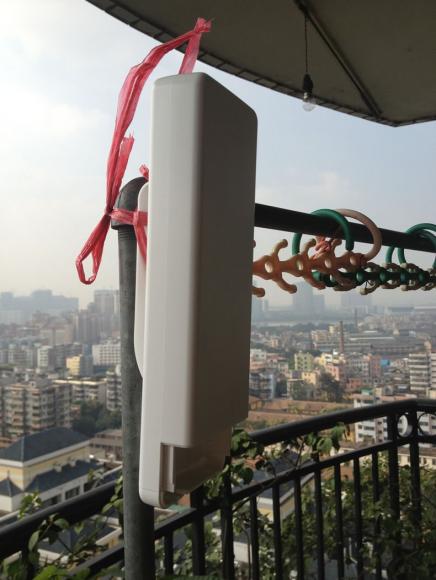

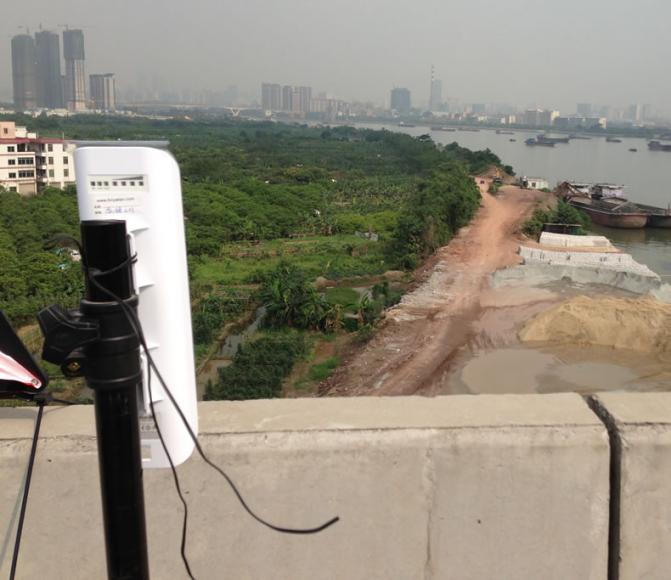

1.      测试图片
注：现GXB-M5的外观已更换。

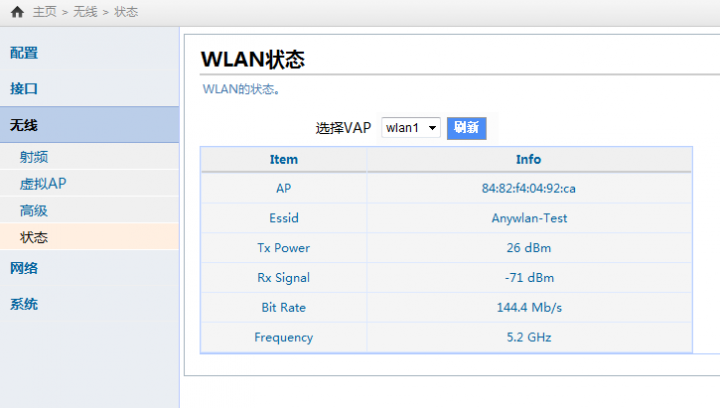

2.      信号强度：-71dBm
感觉灰霾对信号有一定影响，在上午测试能见度较高时信号略好1-3db，测试到中午13时左右时灰霾愈发严重观测到信号有一定下降。下图均为13时左右所截图（太阳高照，又站在桥面上，真正汗流浃背，又没地方买水，担心中暑只好先撤了）

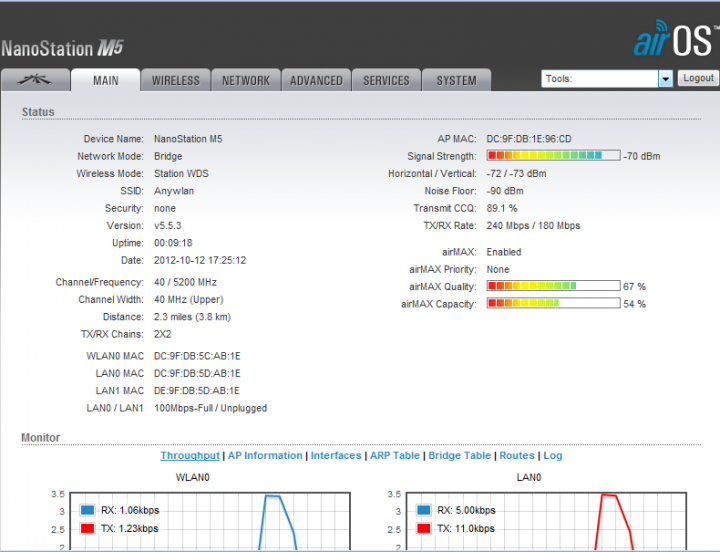

实际上当时还用UBNT NSM5测试。NSM5的信号强度为-70dbm。考虑到GXB-M5的天线增益为15db(NSM5为16db），可见GXB-M5的天线增益还是很真实的。在实测吞吐量时和NSM5测试效果也一样。

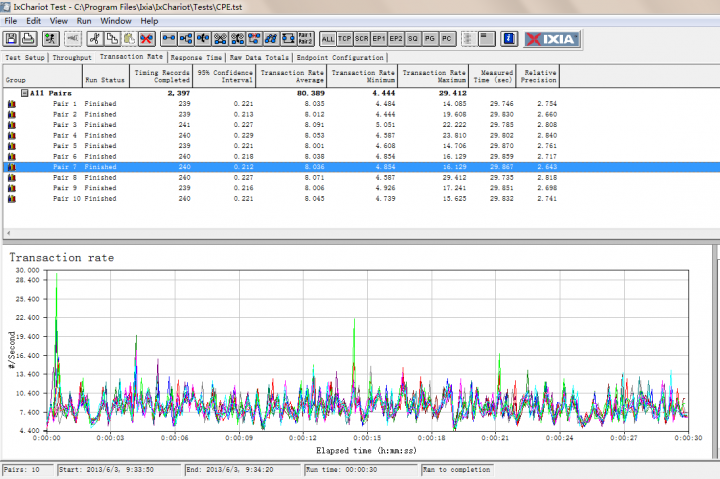

3.      吞吐量测试
10 Pair吞吐量为80Mbps

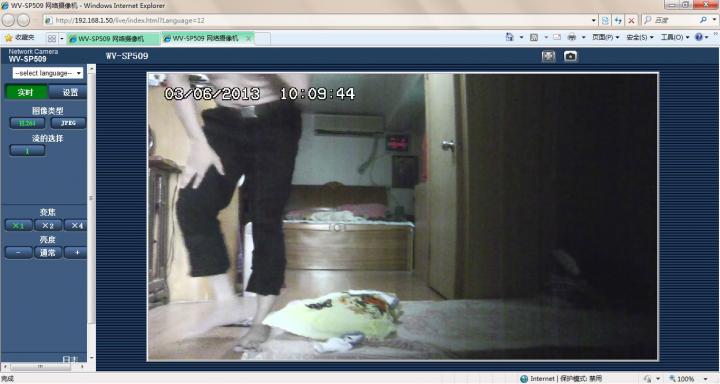

4.      摄像头测试

分辩率	结论
720P 130W像素	流畅无停滞
1080P 300W像素	流畅无停滞

涉及不雅视频，就不多截图片了^_^

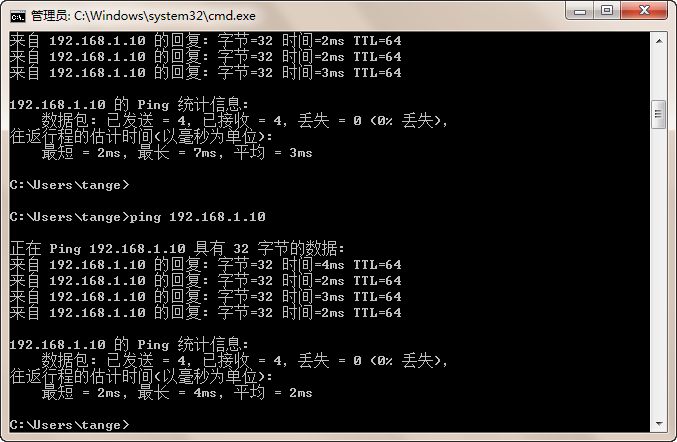

5.      Ping值
在打开摄像头视频时，Ping对端网桥IP或摄像头IP。
结论：2-4ms

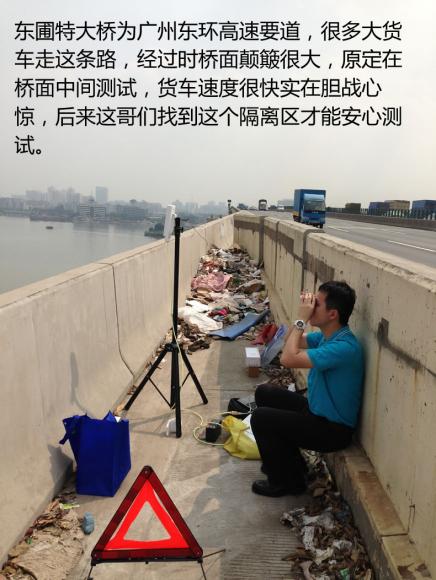

四、   其它图片

librarian

格西欧 发表于 2014-4-17 12:30
题外话：
在接到这个投标项目时，甲方要求现场实测传输。甲方工地遍及全国，总部位于广州，在广州要找一个 ...

去花都 能找到这样子的点

格西欧

题外话：
在接到这个投标项目时，甲方要求现场实测传输。甲方工地遍及全国，总部位于广州，在广州要找一个数千米无阻挡的环境极难，我们考察了包括南沙、白云等许多地方，才找到员村这个点。

当天测试了二个来回，暴阳很历害，桥上的二个人差点中暑。

不过，实测效果还是很不错的。

duoduo941

一看就知道是高端大气上档次！

csmdk

在广州无线干扰应该挺严重的吧，还能射那么远厉害

↗残酷な現実_℡

大神，牛逼 上档次

asiafox

不怎么稳定啊！我的UBNT的山上340+ 改的54M的，四公里可视ping下才2ms( ⊙ o ⊙ )啊！

fixman007

牛人，敢为科技献身

革糜黎

asiafox 发表于 2014-4-17 16:52
不怎么稳定啊！我的UBNT的山上340+ 改的54M的，四公里可视ping下才2ms( ⊙ o ⊙ )啊！

你那是山上  .........

古城孤魂

不知道这是什么设备，，我用拓实N95 隔壁的路由器距离我也就10米，，但是有一个楼板 加一堵墙，，，信号强度显示75%  玩LOL人多时，还会卡一下。。。我是2楼，他是1楼。就这么个情况。

c42354

说了半天，其实就是干扰少的地方难找，好多网桥测试都是这环境下测的，什么河面，湖面，沿海，还说成是实际环境下实测数据~其实我想说用5G的频率本来干扰就少吧~

adminfei

ykk

你在天河公园那边啊？我在上社
