5人民币 萨基姆Sagem XG-760 改SMA座大图近摄

vodka

杀鸡母 Sagem XG-760 萨基姆改接SMA插座大图近摄
Sagem XG-760 SMA Mod Close-up


[姊妹篇] 高清大图近摄 双菱全手工 DIY BiQuad Antenna Close-up
http://forum.anywlan.com/thread-28575-1-1.html

不知道能不能一起参赛 ??

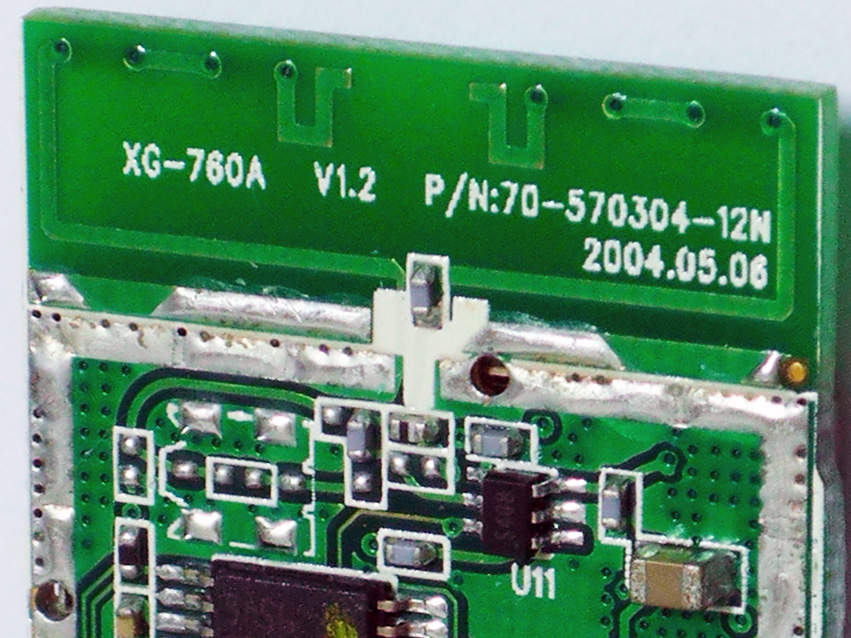

杀鸡母 Sagem XG-760 未改之前的处男之身
Virgin view of XG-760 prior to the mod

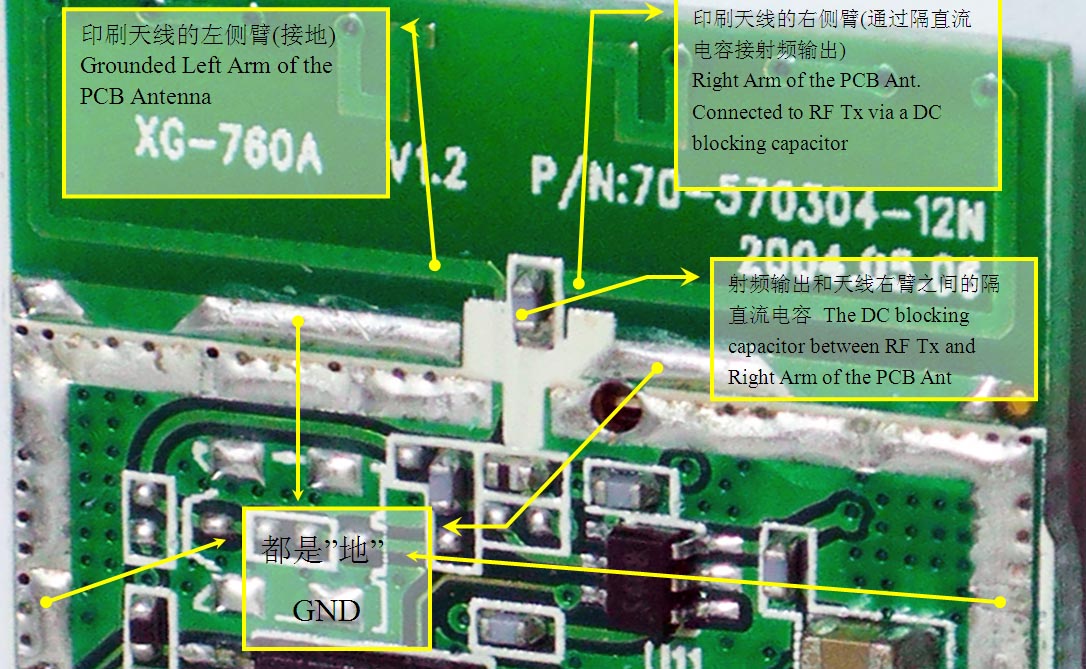

电路简单说明
Briefing

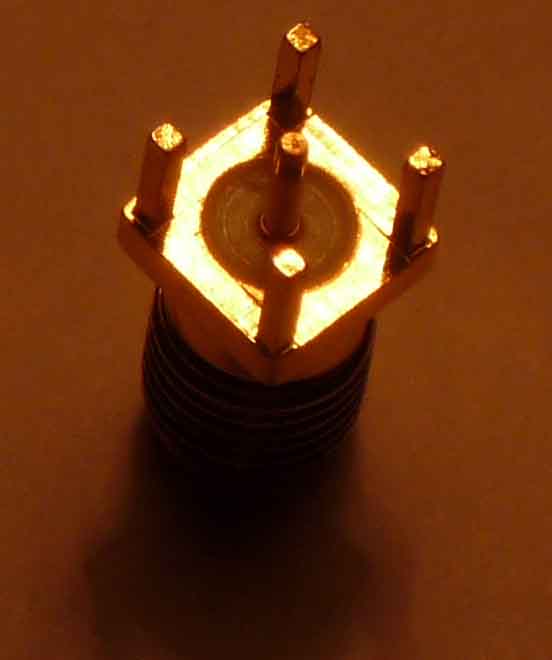

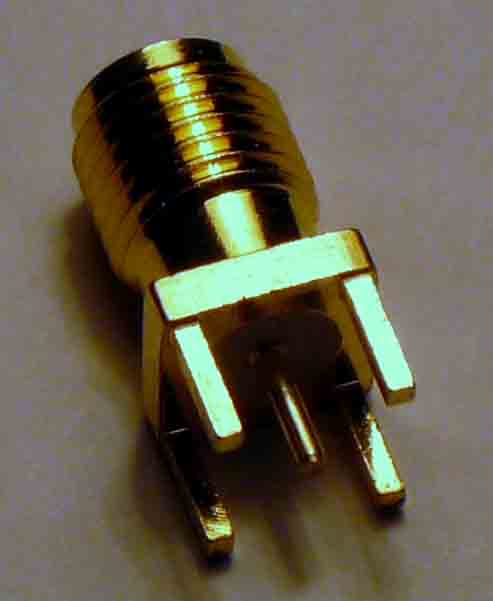

SMA 座
The SMA connector

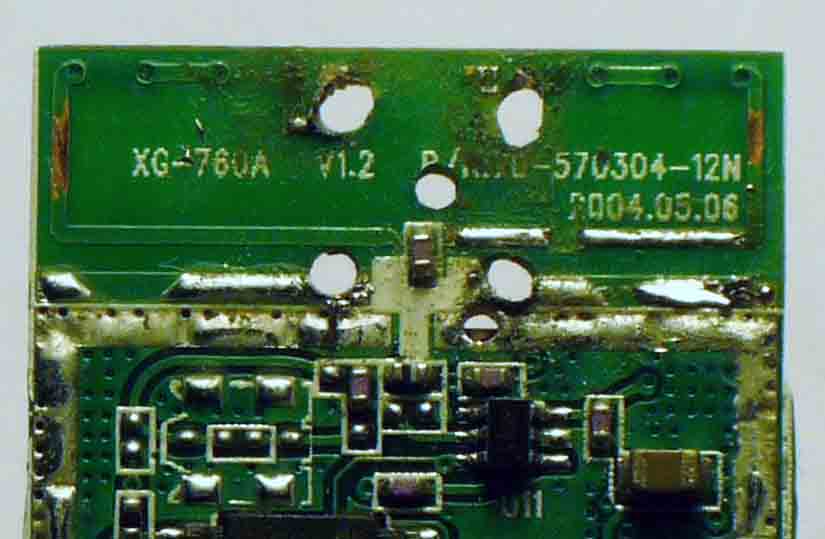

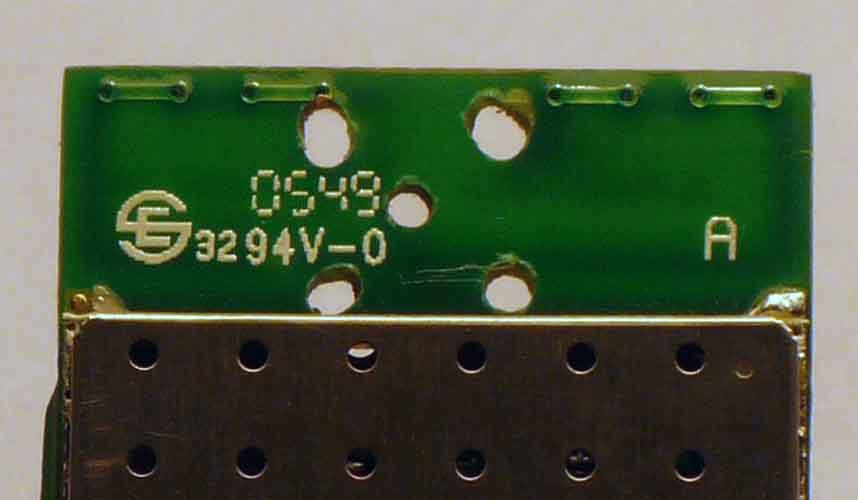

如图打5个洞, 刚好能放 SMA 座
Drill 5 holes on the PCB for the SMA connector

如图,  这5个洞的另一面
The other side of the 5 holes

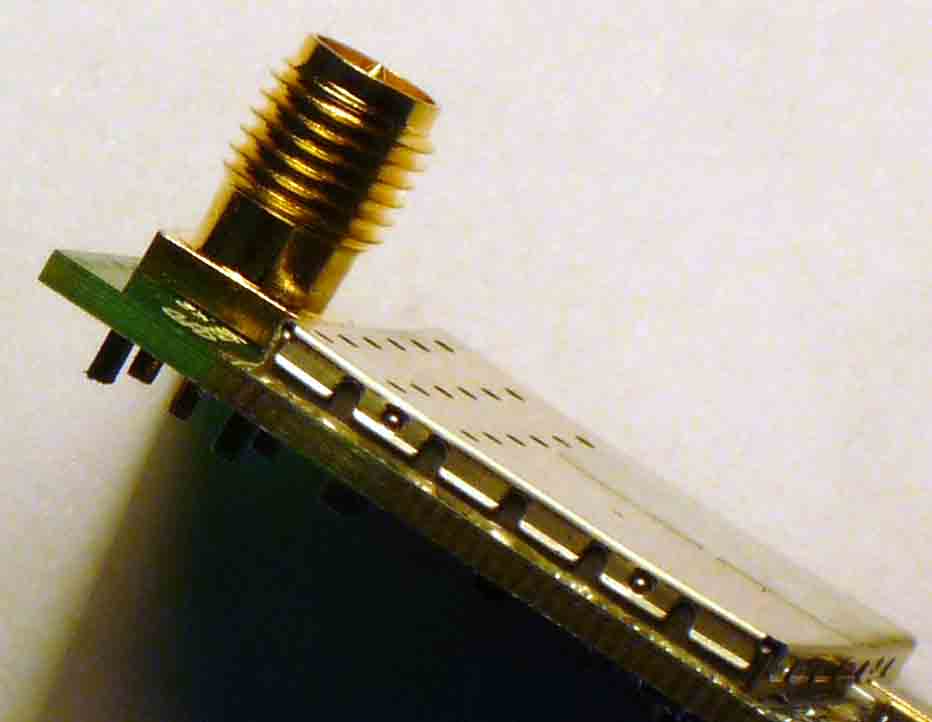

插入之后的侧面观
Profile of the PCB and the SMA connector fitting together

插入之后的左侧面观
Profile from the left


插入之后的底面观
Bottom View

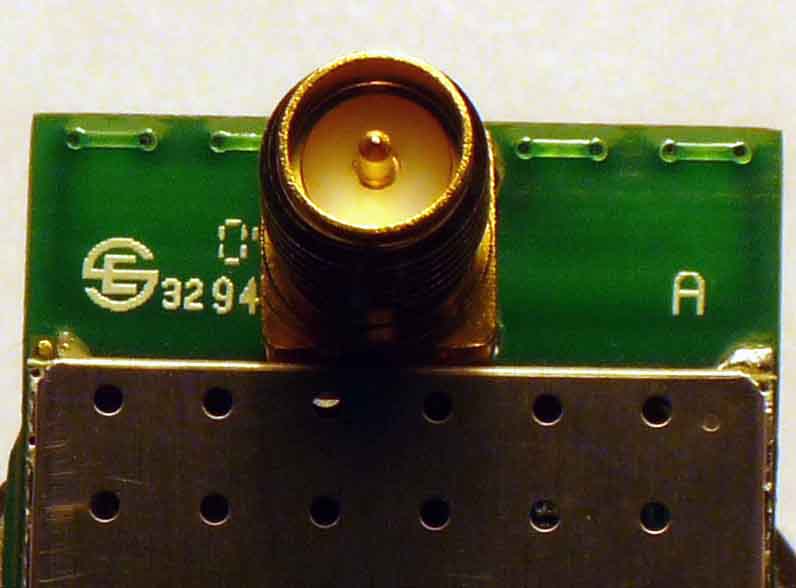

插入之后的顶面观
Top View

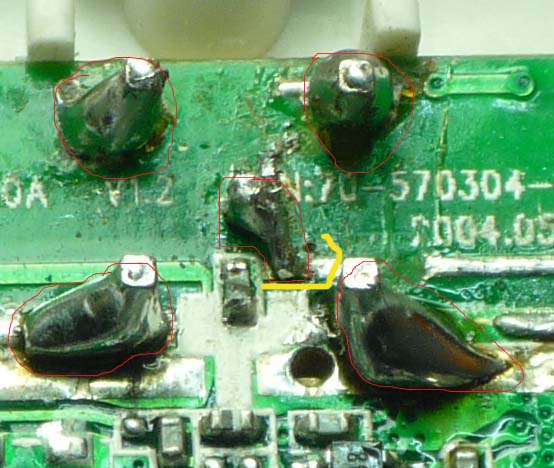

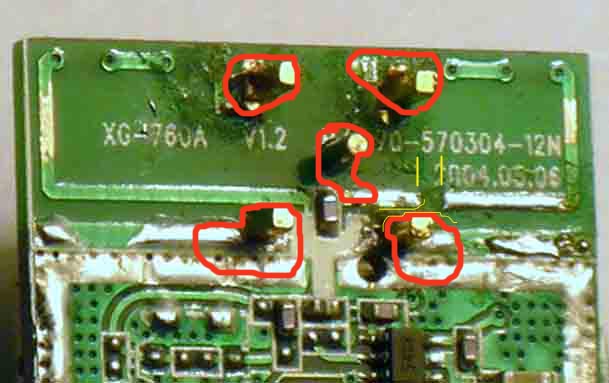

红线内是要焊接的地方,  黄线两边是要保持断开/绝缘的
Red means to be soldered, Yellow means to be kept dissected and insulated

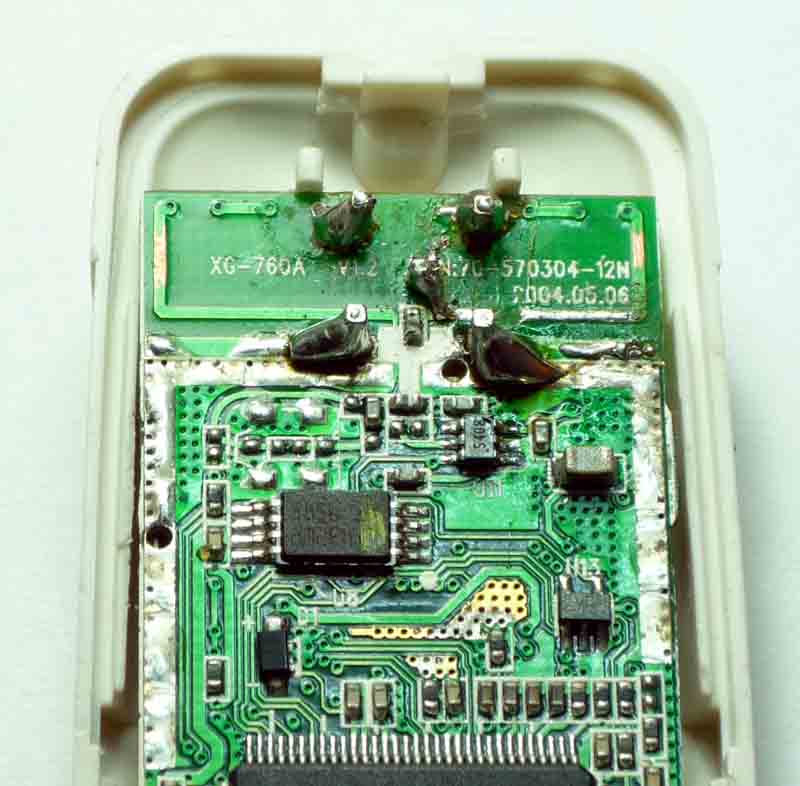

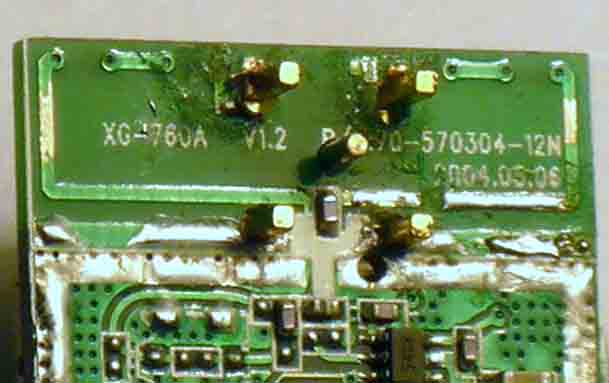

焊好的结果
Result


远看就是这样
View from 3 feet away

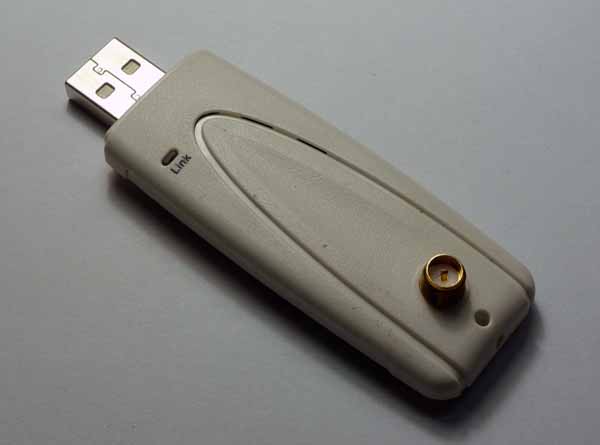

盖上一边的龟壳就是这个样子
Put on one plastic cover

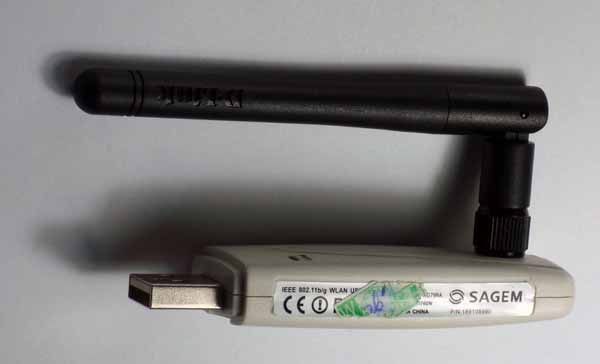

加上一条尾巴, 2dB D-link 天线
Put on a 2dB D-link antenna


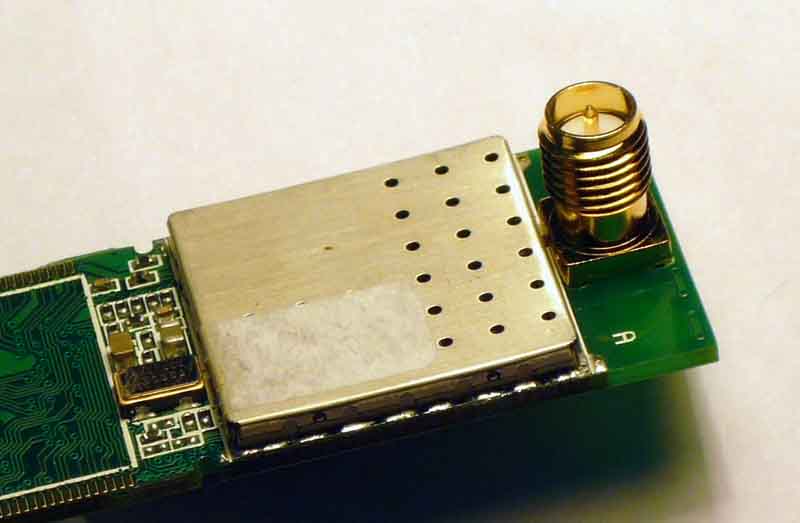

完工的样子
Finished

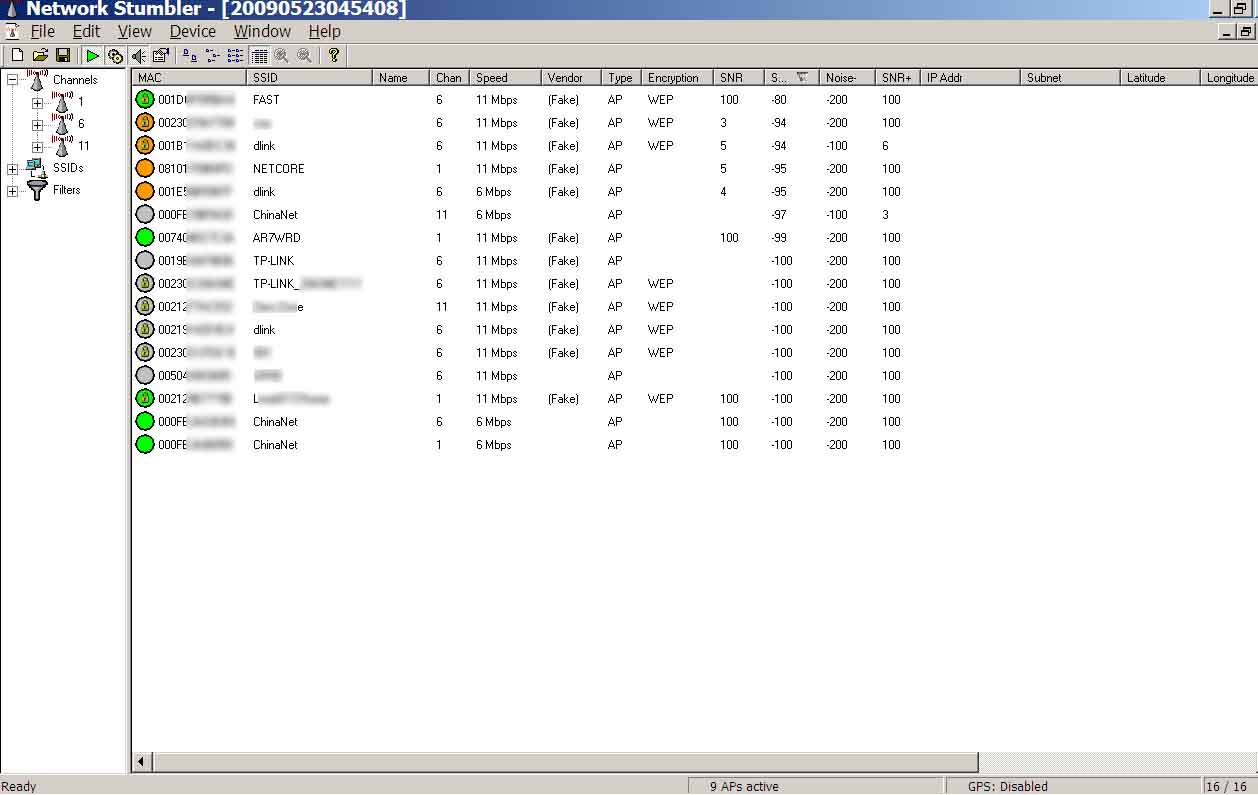

Network Stunbler 0.40 测试  2dB Dlink 天线效果
Network Stunbler 0.40 Test result  w/ a 2dB Dlink Antenna
** 证实至少没把 XG760 改坏了 ,  哈哈
    Just to make sure I didn't make it worse, LOL **

jh9_9

动手能力不错，谢谢分享~

vodka

呵呵,   能改就改


      大家一起改

dwwu_007

厉害，这种全拆分的工作一般人可不敢搞

vodka

厉害，这种全拆分的工作一般人可不敢搞
dwwu_007 发表于 2009-5-23 20:54

        关键就是要抓住两点,  一个是地, 一个是信号输出/入 RF Tx-Rx

wdbei

看明白了，谢谢。

514898941

如果少一颗电容行吗！！！

tange

怎么有几张图很小？看不出来

zwmfyy

改法一样,不过图还比较清晰.

codeblue

很清晰 。。终于会改760了。。。

楼主还英汉双注释 。牛 b

zhouzutao

这个网卡好不咯？
