本帖最后由 cntink 于 2009-6-7 09:14 编辑

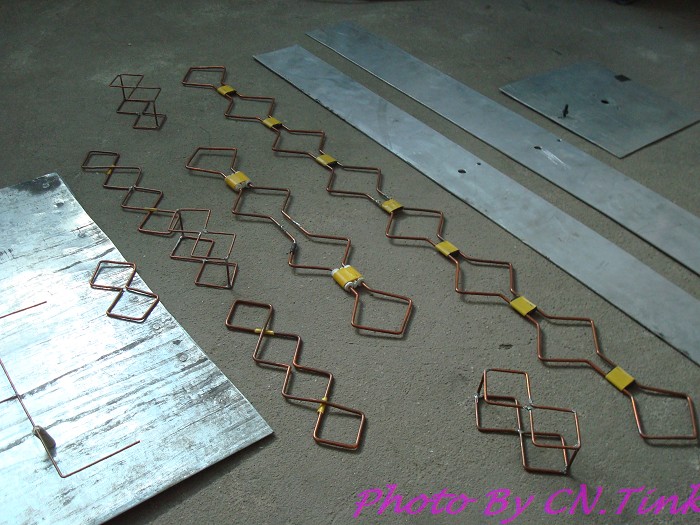

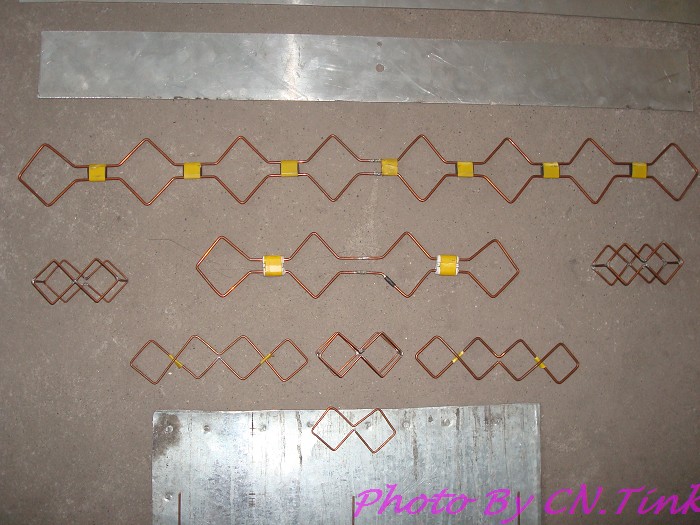

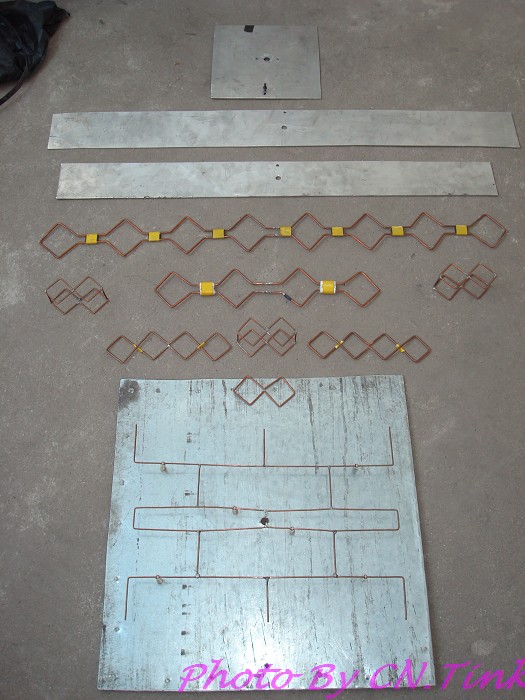

本天线在20多天前就制作完成，为支持论坛DIY大赛，特放出完整清晰大图，图片包含18db铜丝天线制作过程及本人以前制作的其他几个天线，有完整的数据对比！最重要的是不单单有信号对比，还有最实际的下载速度对比！请大家多多支持，踊跃回帖！有任何疑问请跟帖，我会尽快回答大家！好了，下面进入正题：

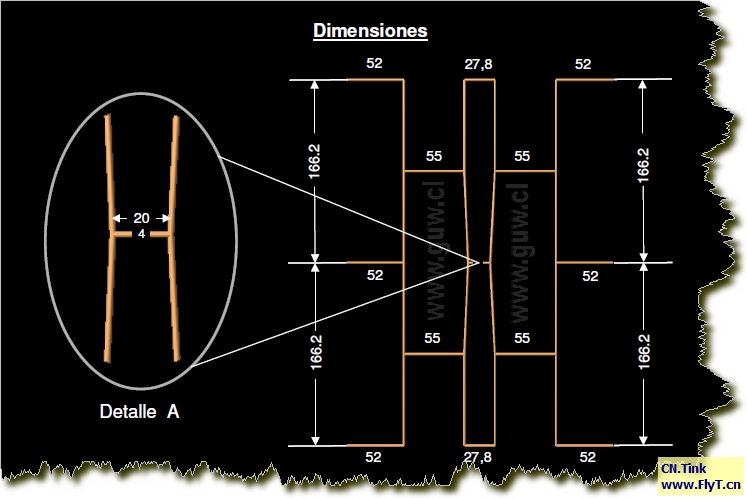

一、天线概述及图纸准备
本天线的图纸来源于风筝版主，设计人员是国外的，我也不认识是谁。据资料所说此天线理论增益在18.2db左右，本人DIY出来测试后实际增益在15-17db之间，因此非常接近于理论增益，而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好，该天线焊接点比较多，可能误差产生于焊接点处，另一个原因可能是反射板不平整。我想只要找到好的反射板和有好的焊工，该天线做出来效果绝对是非常好的！
二、材料收集以及工具准备
1、
直径2mm的铜丝或者铁丝，优先选择铜丝，因为比较好加工；
2、

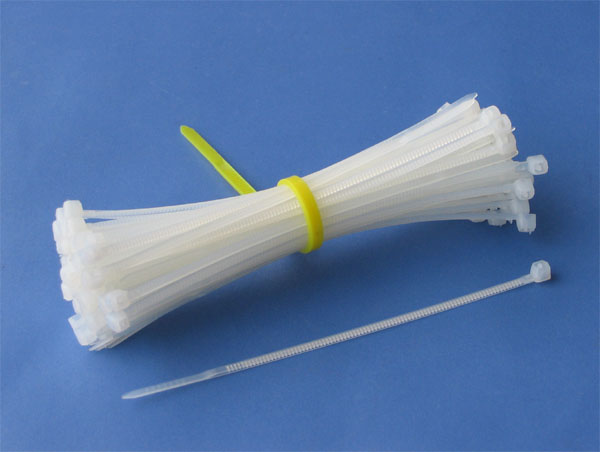

尼龙扎线带，这个具体用处请往下看；
3、
闭路电视线线皮，用来支撑振子与反射板；
4、

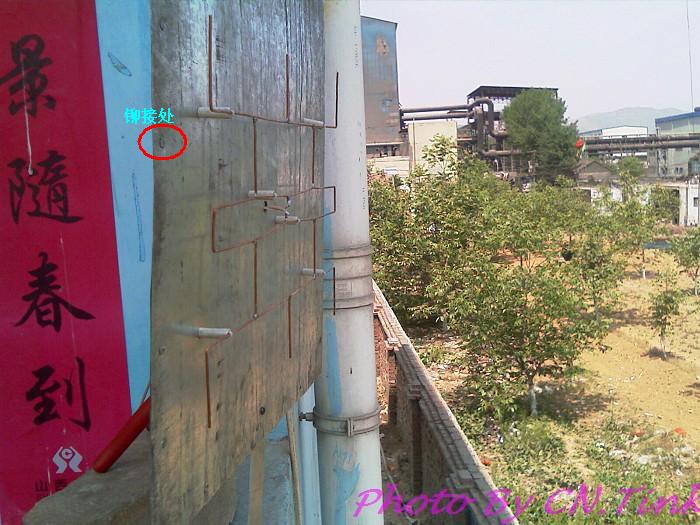

一块大于392*308mm的反射板，可以用电脑机箱（论坛某牛淫就用的这玩意）或者薄铁皮或者铝板，因为当时找不到那么大的铝板，所以我用了两张铁皮铆在一起来做反射板，如何把两张铁皮如何铆接在一起是有技巧的：
1) 把两张裁剪好的铁皮合在一起，使其对其不要晃动；
2) 截取几节长5mm，直径1-2mm左右的铝线；
3) 用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞，小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳，铝线穿过两层铁皮后每一边露出相同的长度；
4) 用锤子斜敲一边露出来的铝线，弯曲度自己掌握好，不掉出来即可；
5) 用锤子继续斜着敲打另一边露出来的铝线，铝线不活动为止；
6) 把铁皮放在平整的地面上，用锤子使劲敲打铝线，铝线舒张开后就把两张铁皮铆接在一起了！
5、
准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。
三、制作步骤

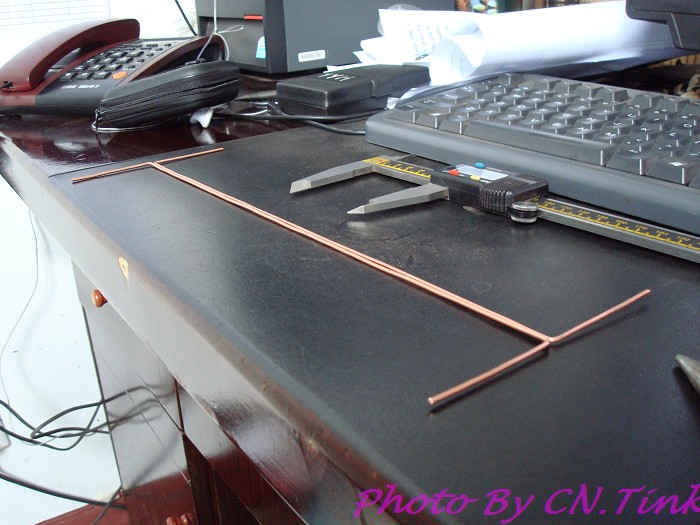

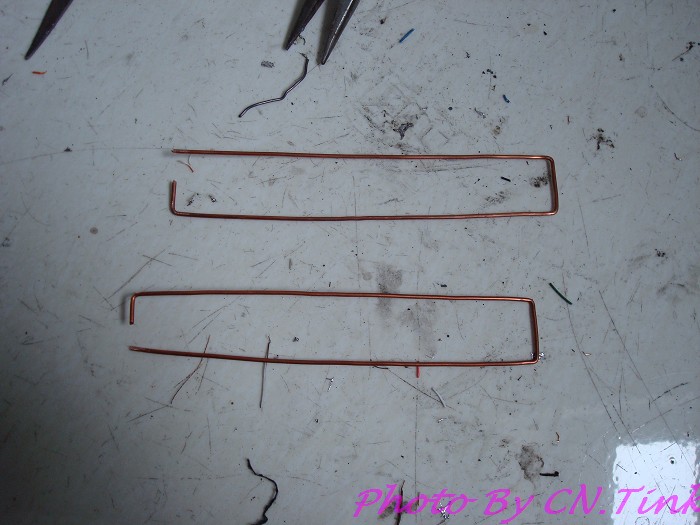

1、制作天线的两条长边，注意铜丝长度的精确性：

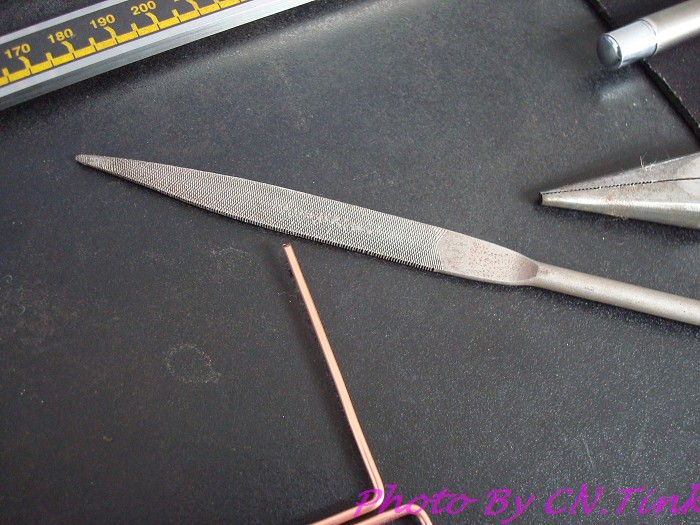

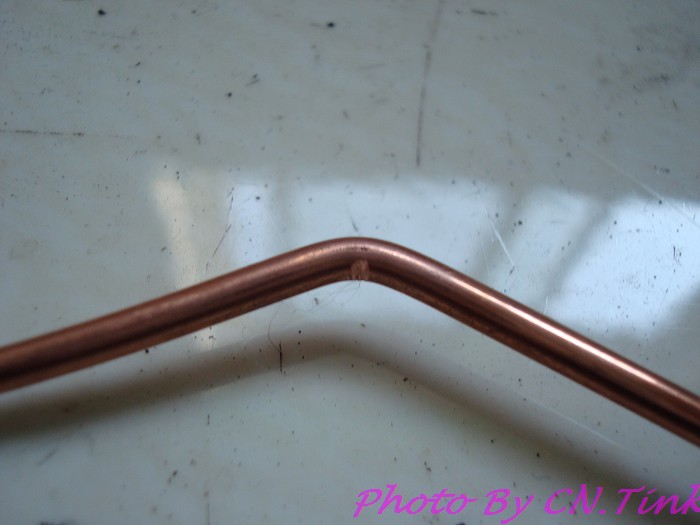

小提示：弯曲铜丝的时候可以在弯曲处用锉刀锉一个90°的小口：
2、打磨铜丝头部，使其平整，进一步减小误差：

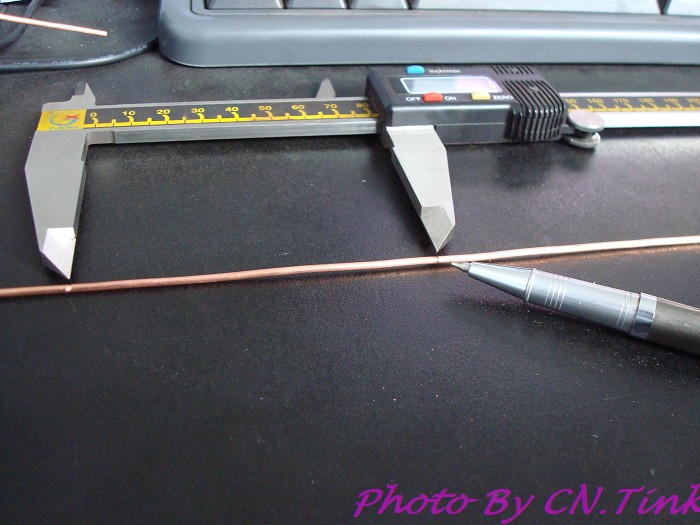

3、标出两条长边所需焊接的点，并将需要焊接的地方用锉刀打磨一下，以方便焊接：

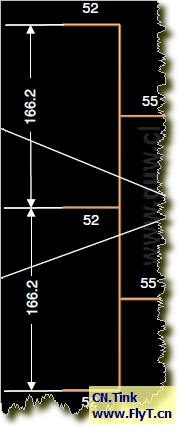

每条边焊接点有3个，间距是83.1mm

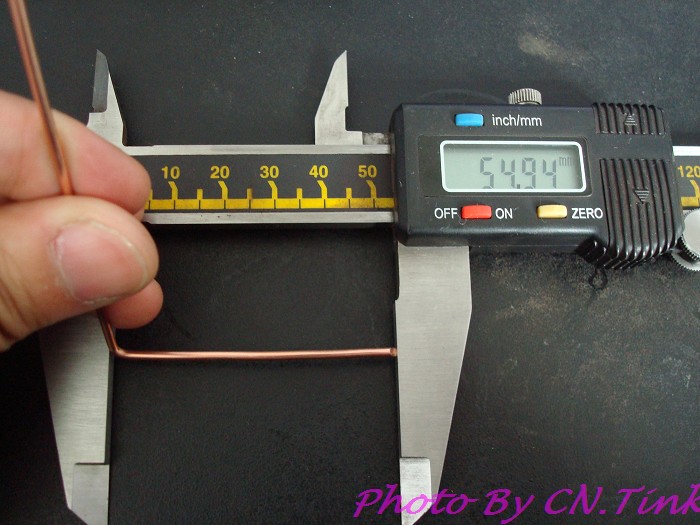

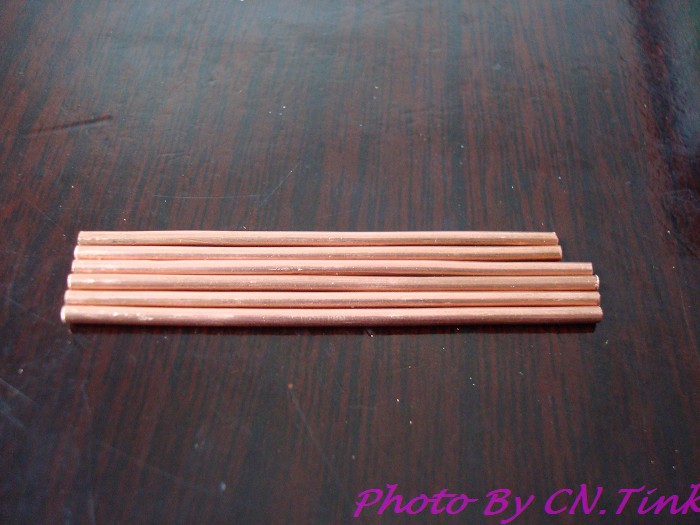

4、制作4条长度为55mm、2条长度为52mm的铜丝，记住也要将两头打磨平整：

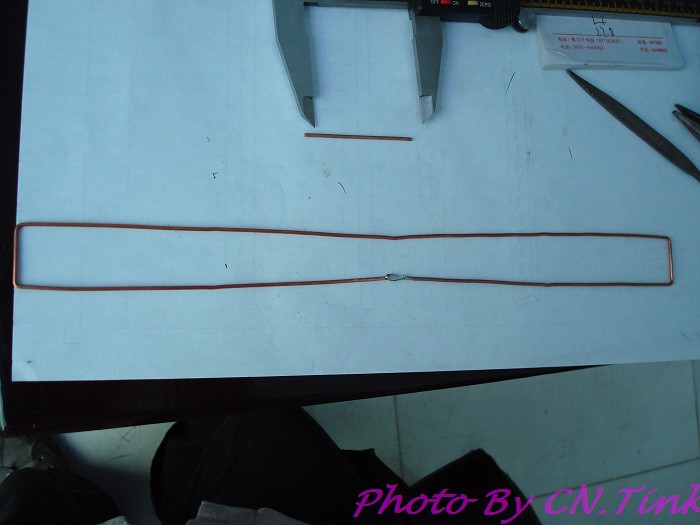

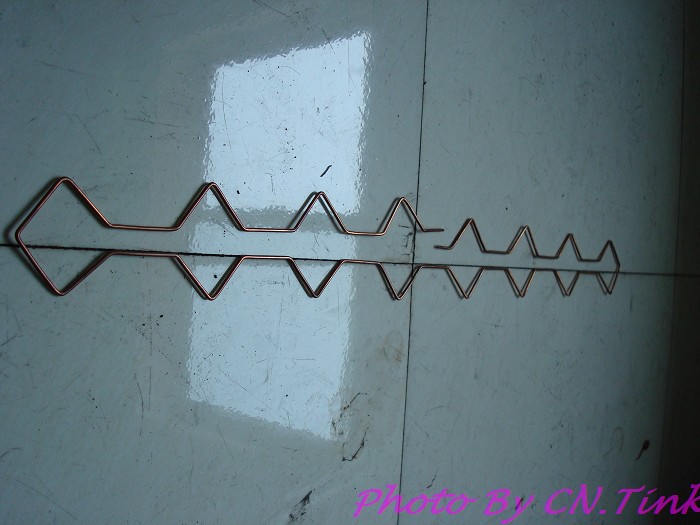

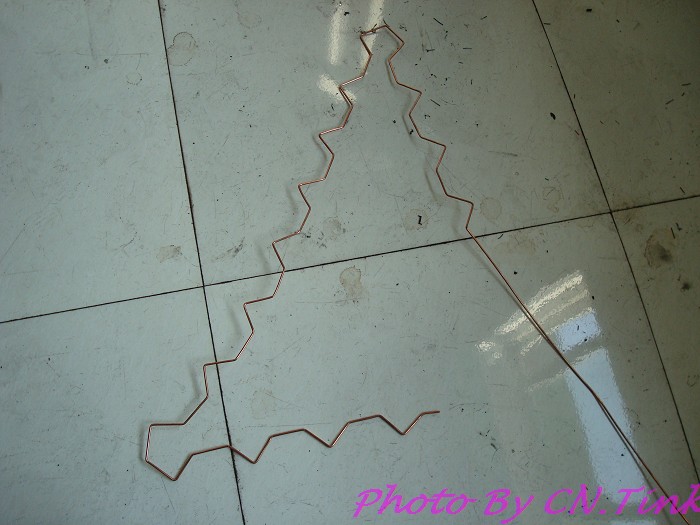

5、制作天线的中间部分，该部分看似简单，其实是最花时间的，按照常规方式是这样做，
然后在往上边焊两个小接头，但是这样做的话，增加了一个焊点，而且误差更大，也比较难焊，所以我采取另一种变通的办法：将中间部分分为两节，留好接头后在对焊在一起，这样将大大减少制作的麻烦：

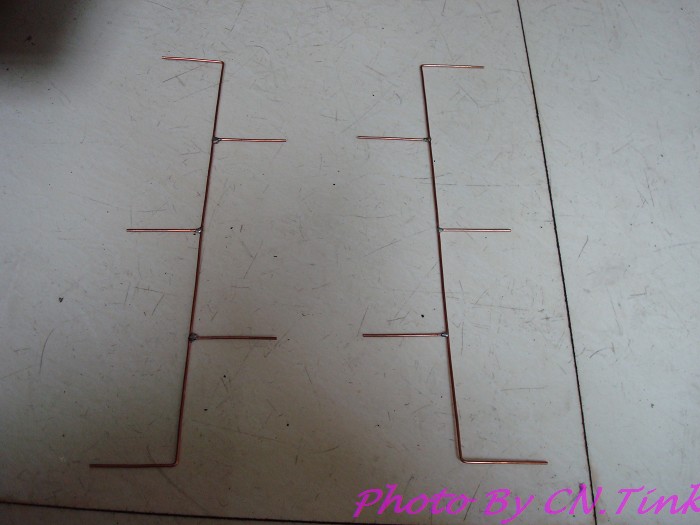

6、将刚才准备好的4长2短的铜丝焊接在两条长边上：

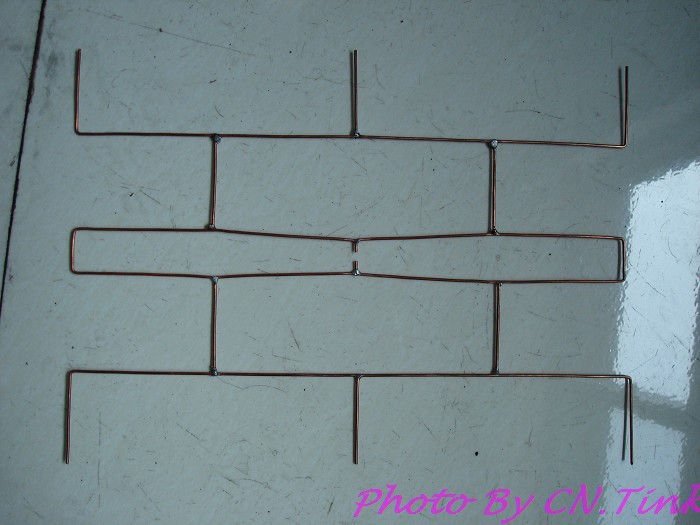

7、最后按照图纸将所有需要焊接的部位焊接好，振子部分的成品如下：

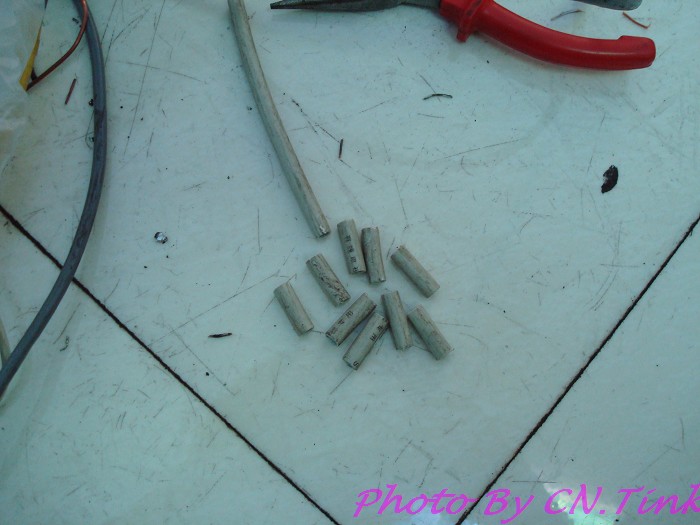

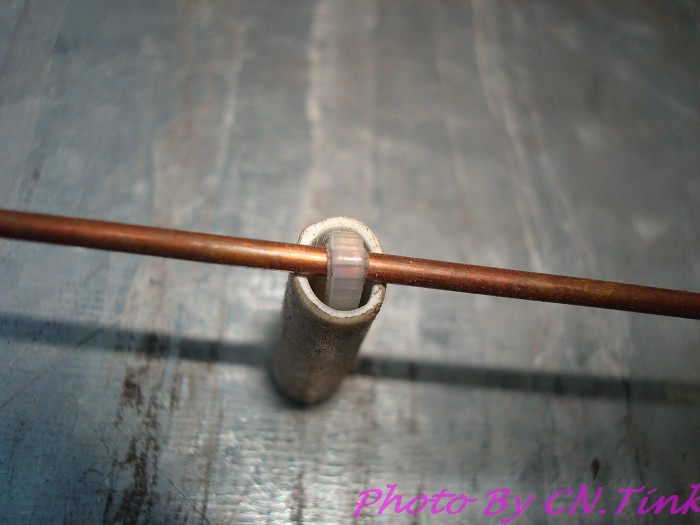

8、用美工刀截取几节长度为21mm的闭路线线皮，图纸要求振子与反射板之间间距为20mm，为什么要截取21mm呢，因为用线扎带固定的时候线皮必然要凹进去一点，为减少凹进去部分产生的误差，所以我截取长度为21mm：

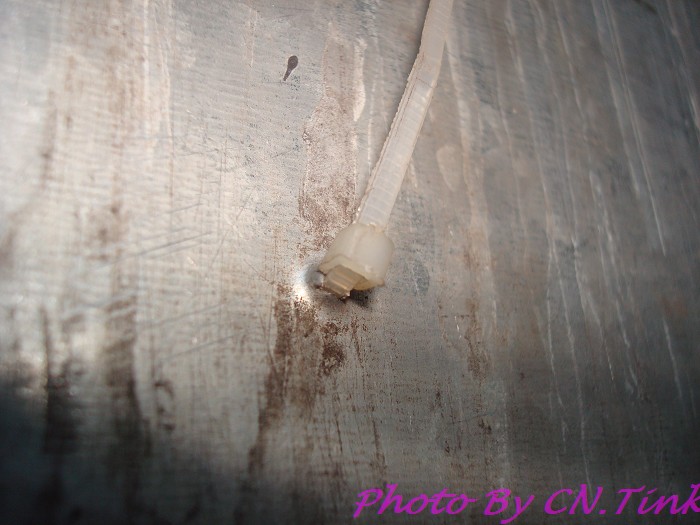

9、把振子放在反射板上面，用笔标出需要固定的位置，用钉子大一个小洞，注意洞的大小不能比线扎带的头大，要不就不能固定了：
10、成品完成，将馈线用巴伦接法焊好，为了测试，我用巴伦焊接好后与未用巴伦效果几乎一样，所以我图中的巴伦已经被我拿下来了：

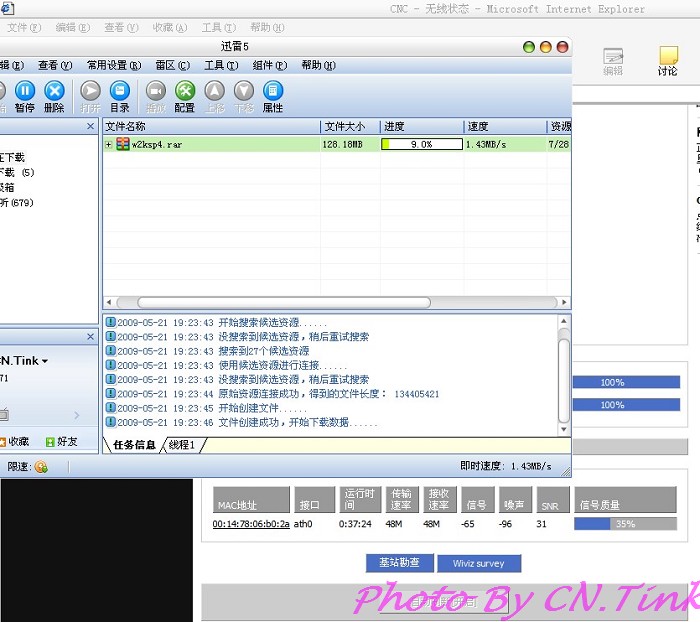

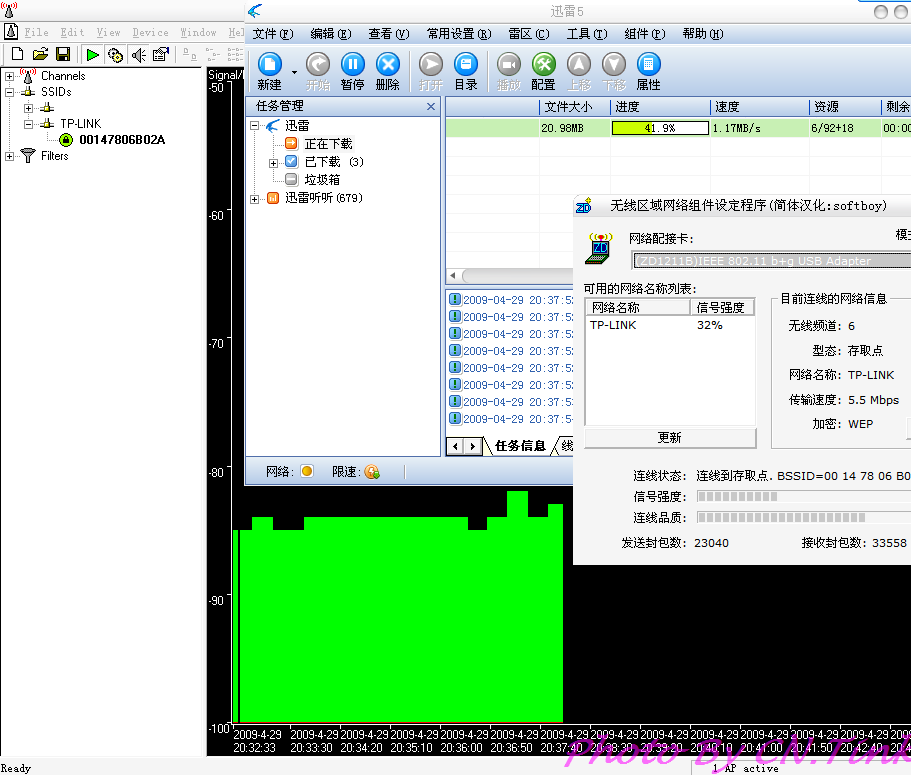

四、数据对比（未特别注明的都是在室外同一位置、同一AP测试的）

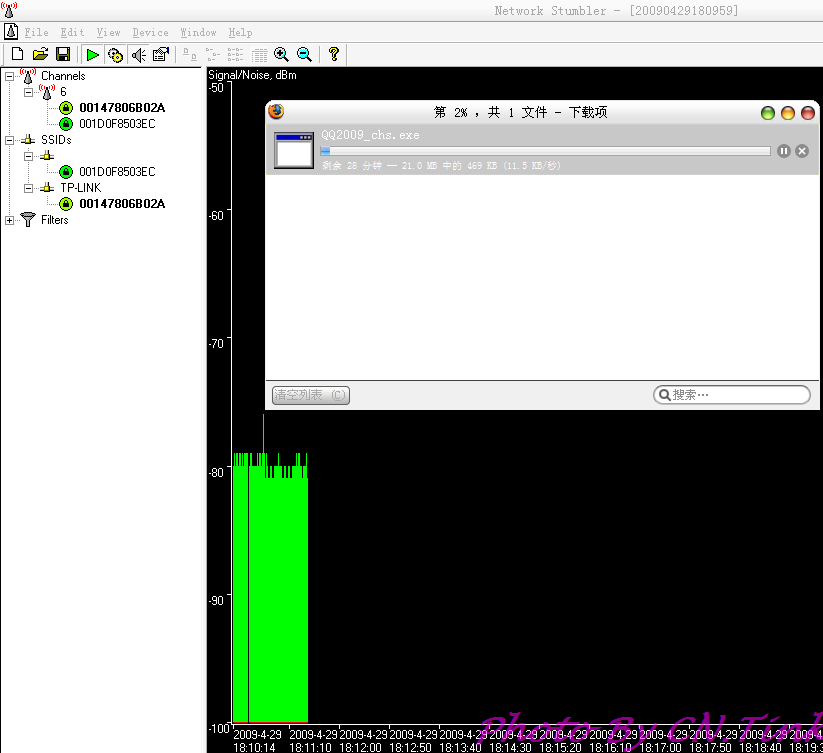

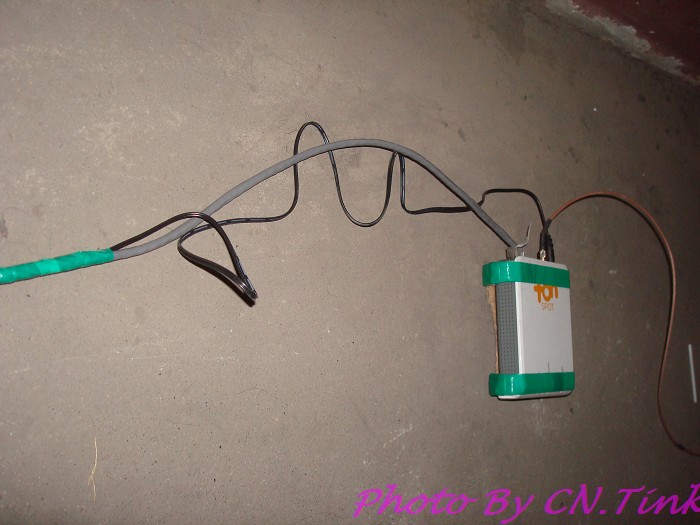

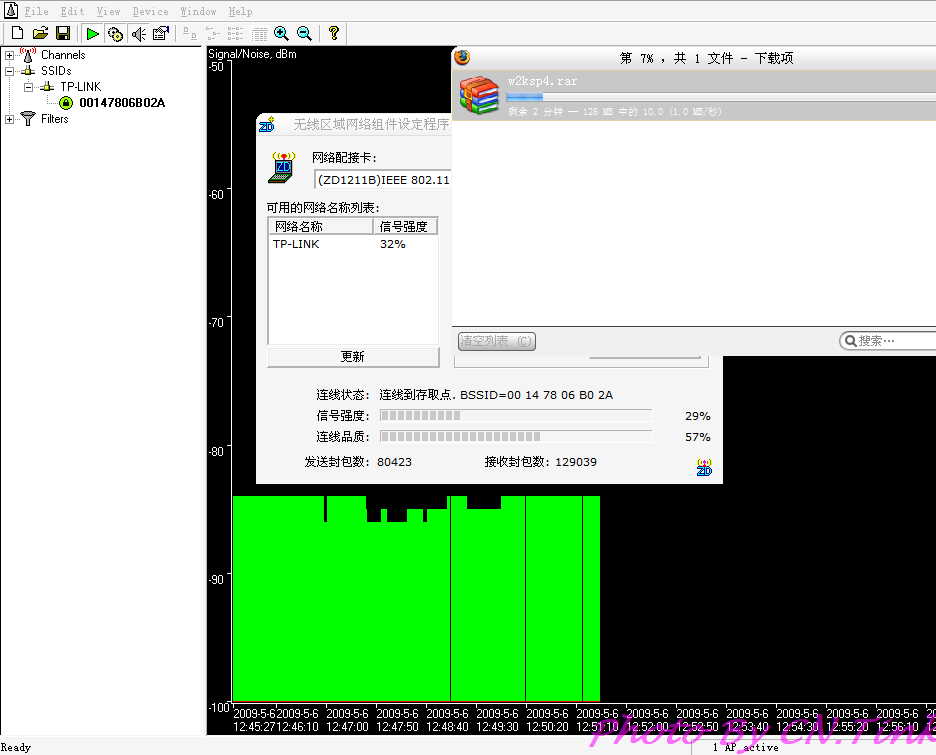

1、笔记本内置2200BG无线网卡数据与下载测试（图片是在室内的，室外下载速度有500KB/S）：

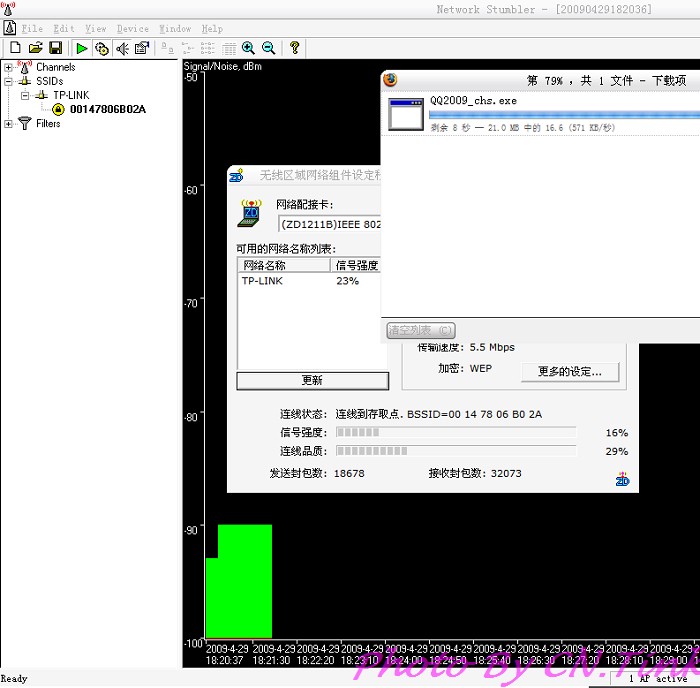

2、760N与2db全向天线增益数据与下载测试：
3、760N与18db铜丝天线增益数据与下载测试：

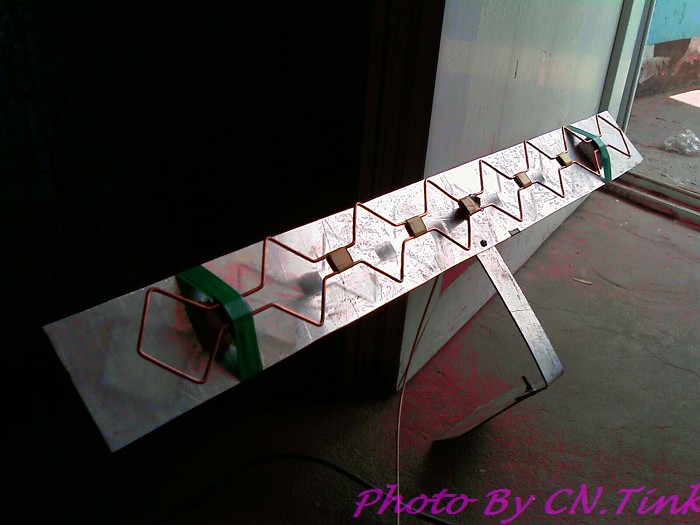

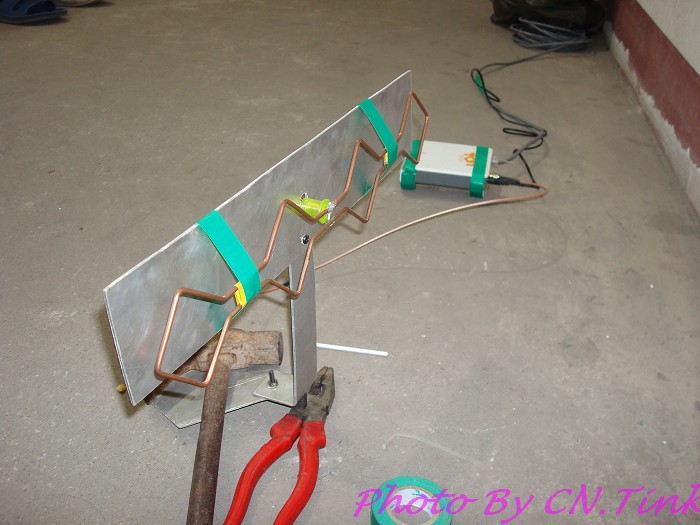

4、760N与8菱天线增益数据与下载测试：
5、Fonera+与4菱天线增益数据与下载测试：
五、总结
该18DB铜丝天线制作比较简单，关键是焊接麻烦，对于我这样焊工不好的人来说，能增益15-17db已经不错，期待其他动手能力更强的朋友做出一个完全达标的18db铜丝天线，最后希望朋友们支持我，踊跃回帖助我赢取大奖，有任何疑问的朋友请跟帖，我会一一作答！
六、感谢
感谢AnyWlan提供这么好的平台供学习、参赛，感谢国外不知名的牛人设计了此天线，感谢风筝版主上传该图纸以使我能做出这个天线，感谢风筝版主提供了如何固定振子与反射板的好方法。
最后申明：本制作过程著作权归CN.Tink所有，鄙视任何转帖不留名的行为！
18db铜丝天线图纸下载：
|
