手工DIY适合自己的开槽天线

aximpda

1.因为自己的环境是高楼，有落地窗，开窗面面向一大片高楼，所以一直想找一种天线，最后选上了开槽天线。反复算计将来的天线摆放位置，最后定下自己DIY10槽定向开槽天线。
下面的工作就是找材料，和计算天线的一些数据。也要借一些工具了。
开槽天线最好的材料当然是紫铜方管（园管也行，不能找参考资料），内壁镀银当然最好。宽，高比在2.0附近最好。但这个是很难实现的。
我们只有在能找的材料上下功夫。
铝管现在在家庭装修上大量应用，这是个好东西。但那一种又能用？最后，做天线成了看好材料，记下数据，回家开电脑，看看行不行的，在去市场转，记数据，算一下，又去转。店主以为来了位大买主，一阵忙。

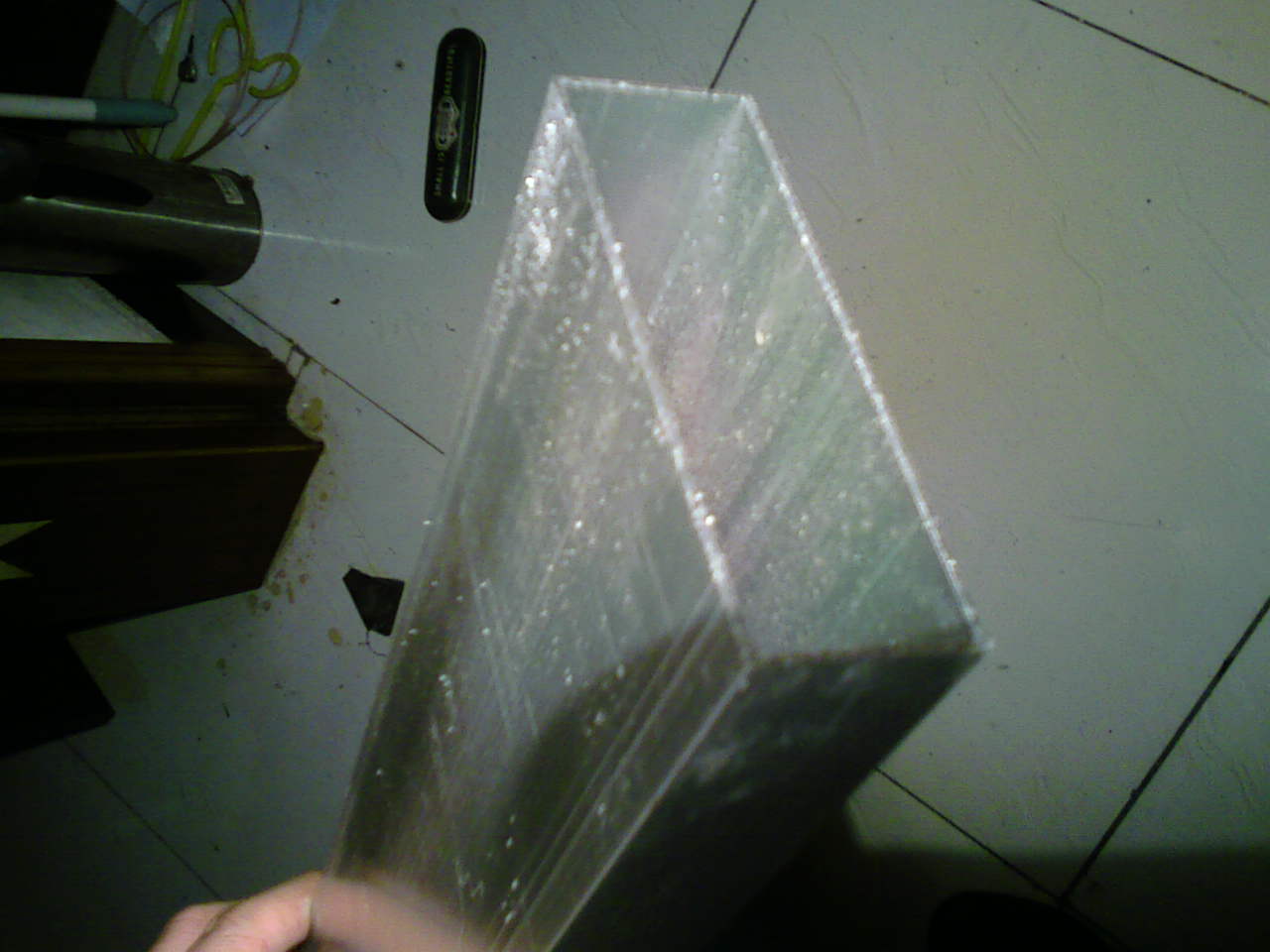

我最后选到一种最普通的铝管料，内部尺寸是24MM*74MM,厚度1MM。2米30元。
这东西是有回收的易拉罐做的。一般是小厂搞的，表面拉丝一道道的。选一条工整的还要给老板上烟。但内壁还算光滑。

风筝

关注与支持！

ois-218

哥们继续呀。关注中。

aximpda

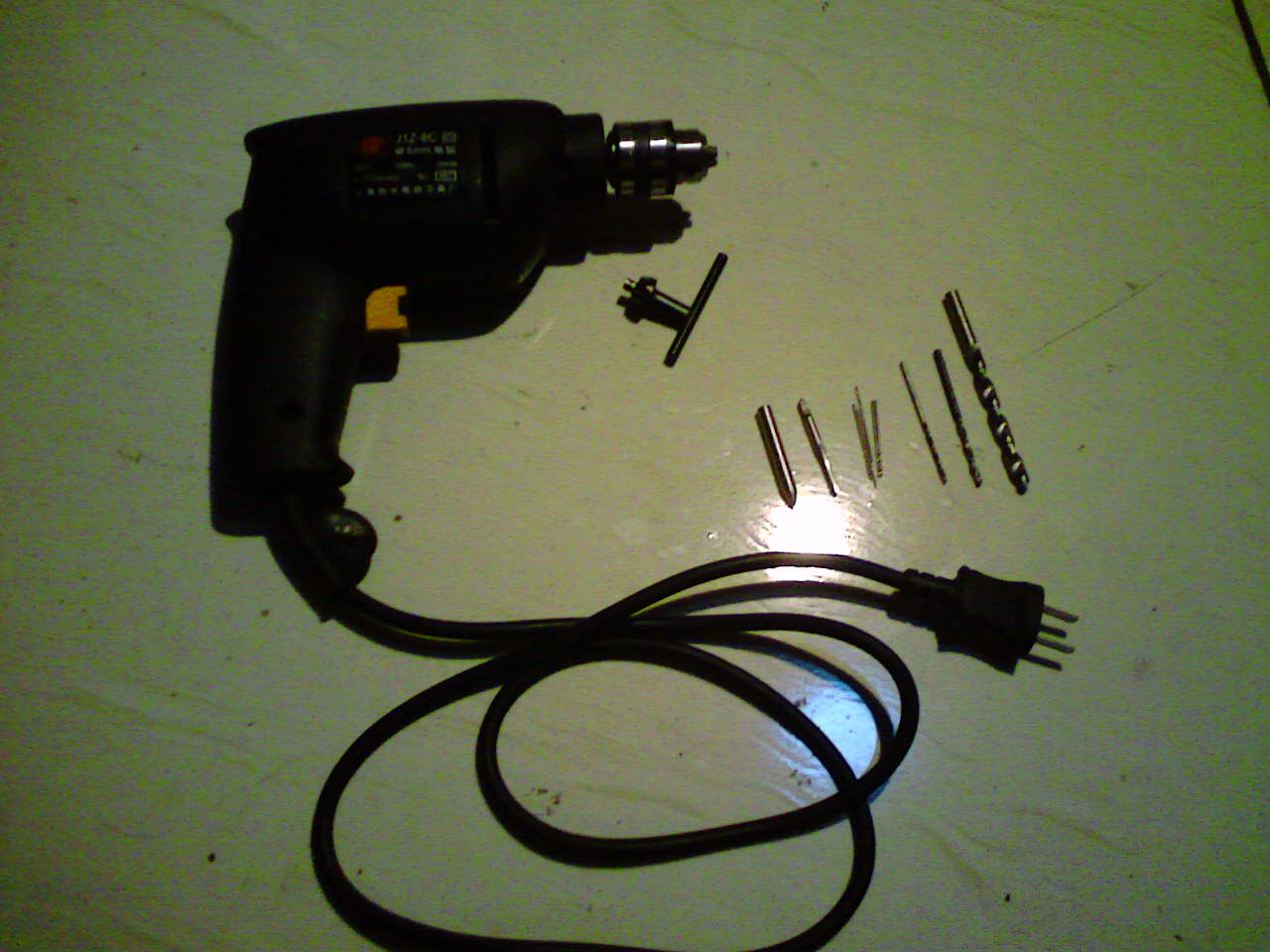

2.主要工具：
最大最高级的工具是小手枪钻250W，最精密的测量工具是卡尺，我都没有太讲究，就买了最低价的。算是设备投资，将来可能也能用一用。花了125元。看样子一条开槽是收不回投资了。
哦，还买了钻头1MM，2MM，2.5MM，3.5MM，6MM，还有一个丝锥3MM，又投了不到20元。

de98441201

看不清你的电钻，不知道被宰没有？我家开五金店的，如果大家要我可以很便宜的价格给大家供货。

aximpda

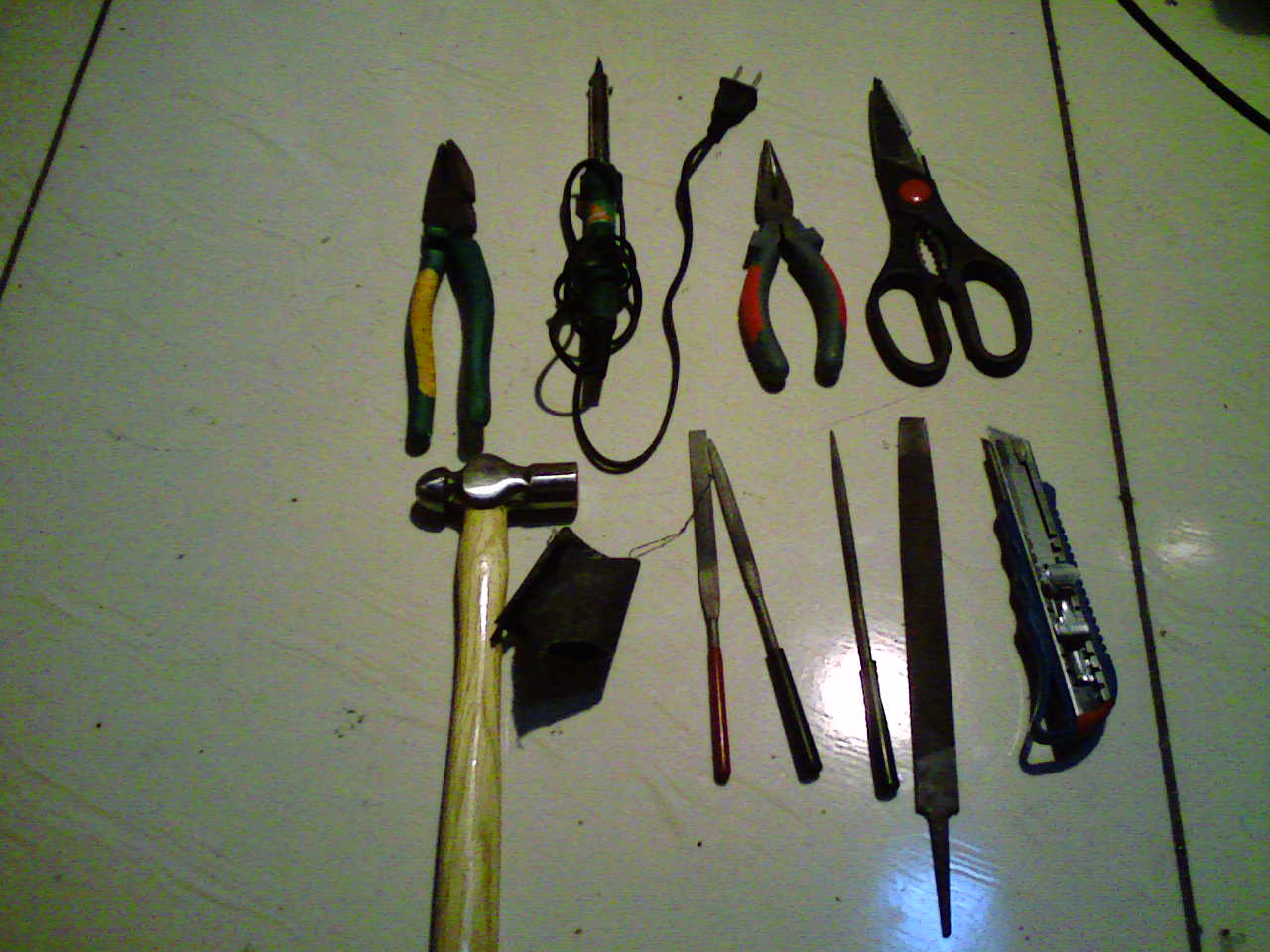

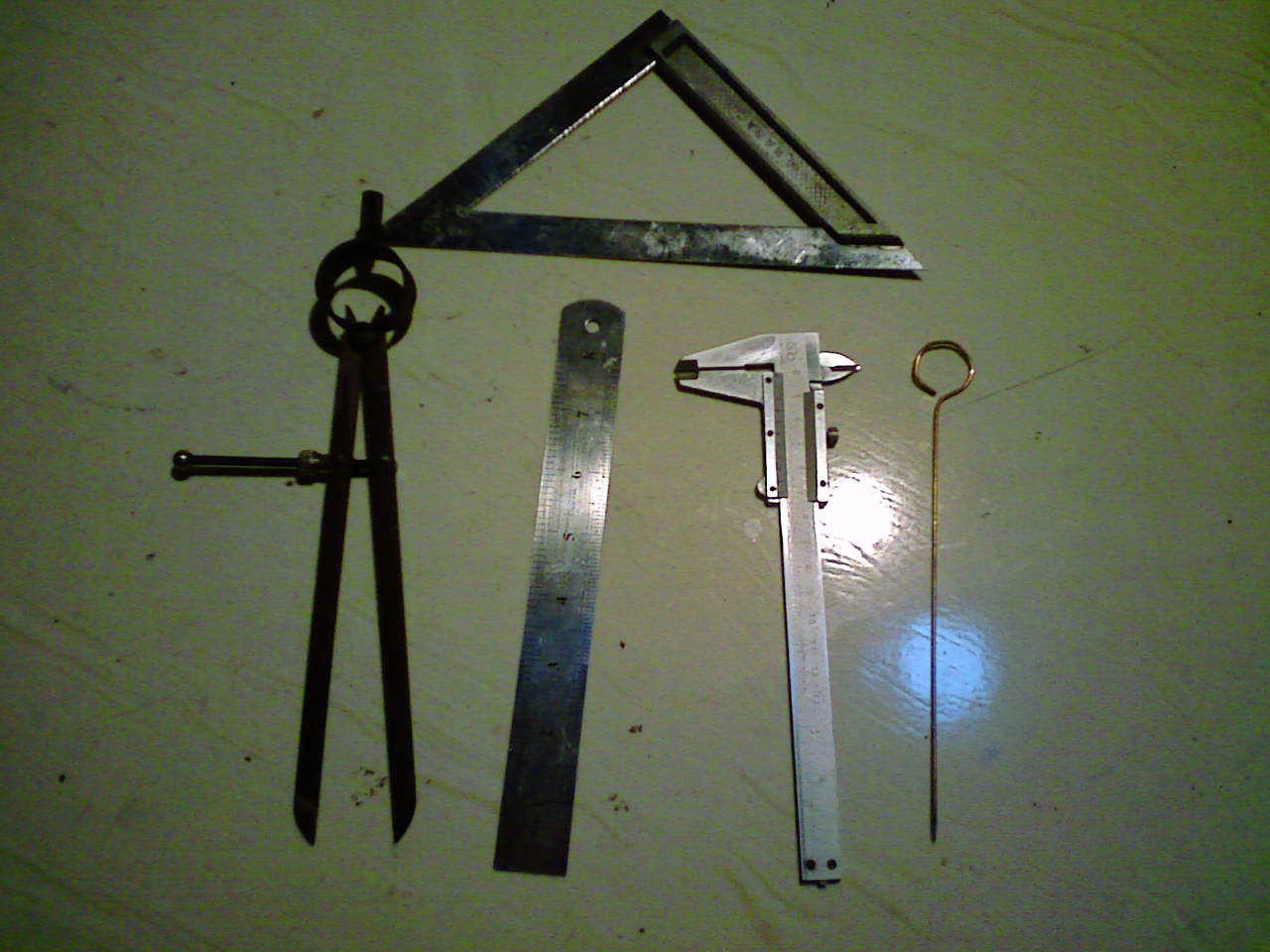

其他工具都是最DIY必备了。画线针和一个叫样冲的东西是自己磨的（用别人的砂轮机）
注：画针是用焊条磨的，是钢质镀铜。

aximpda

3.计算和一点知识认知：
        先说障板，在一个空间起一道墙，这个墙就是障板，如果有一张大铜板（铝板，铁板。。。），放在我们面前，它也就是障板，它的最大特点是这个障板和我们身处的空气物理上是两种物质，有介质边界。我们用的放射板就是利用了，这种不同性，才有了反射。
  障板和我们的空气交界面，介质是不同的，不同介质都对波有反射作用，一块木板可以反射声波，玻璃和空气交界面可以反射光波等，对应的物理词是吸收，现在吸收是很热门的东西，隐形飞机，汽车消声器等。

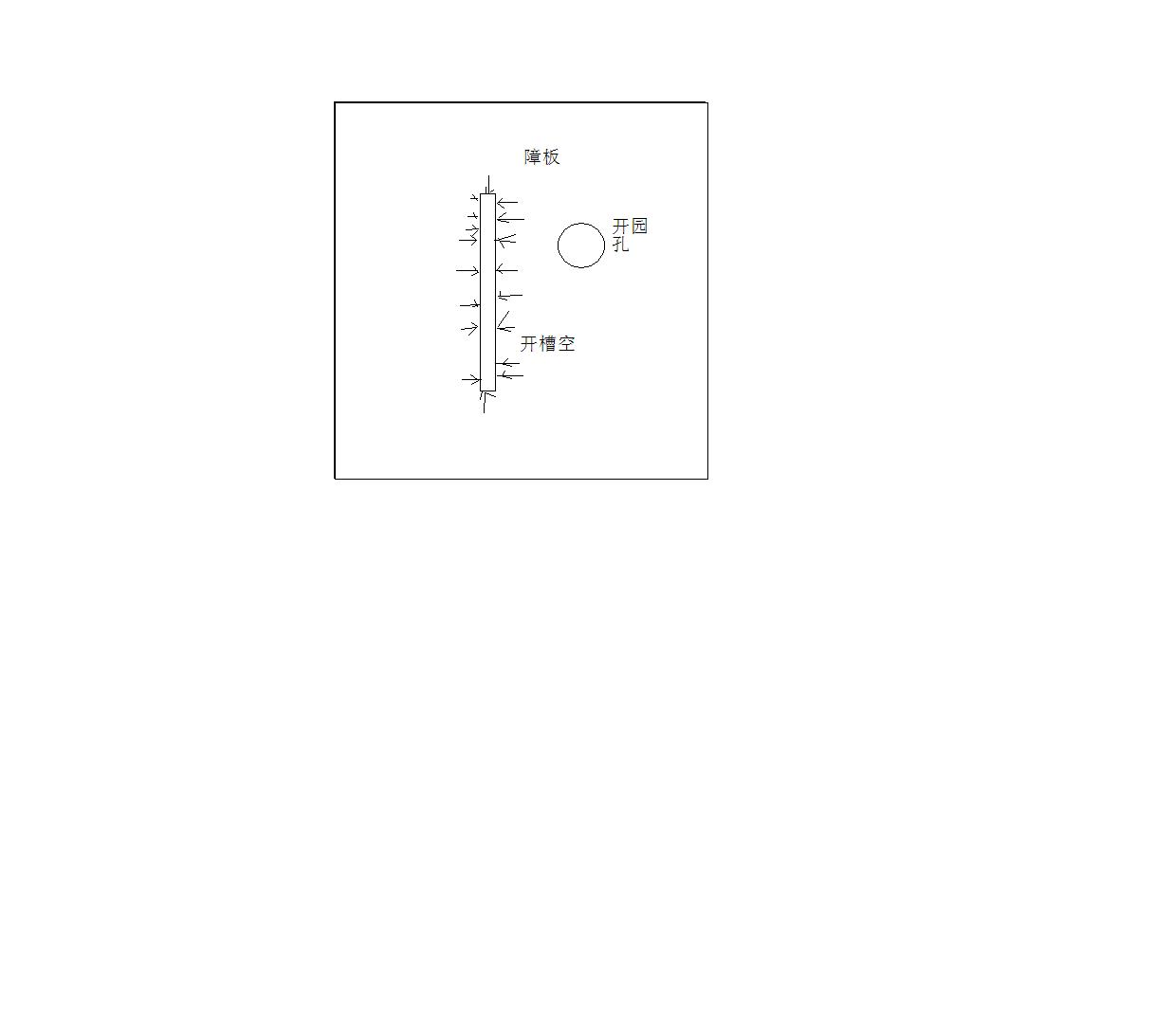

   下面说说开槽偶极子，如果我们在一个有反射（吸收）作用的障板上开一个槽，由于在障板前被反射（多少也有点吸收）掉，开孔部分波是穿过去了，这样在开槽的边界上，就有了三种情况，反射弹走，吸收，完全通过。也就是这三种不一样，三种差异，就是边界场状态不一样，在天线方面叫电场不同，电场差，电场不同。对这种不同，就有了偶极子说。
   偶是成对的意思（最基本解释不是这样），开一个方槽，又于槽有宽边，窄边是有差异的，但它们又有中心对称，如果开个园，有对称性，但差异没有了。
其他形状也可搞偶极子，但没有可加工性。
  开一个槽，就可以等效一个偶极子，形成运流电流，再开一个，就可成为偶极子对，但开槽宽多少，长多少，怎样取得最大场电流？这个电流怎样收集，成为增益DB？那就是开槽天线的问题了。

JOJO

关注中……

qamunet

继续努力。期待你的结果。

read796

路过支持一下。。。

de98441201

你的画线针式铜的？应该找一个钢丝来打磨。

sefen2009

关注 。。。。。。。。
