手工DIY适合自己的开槽天线

aximpda

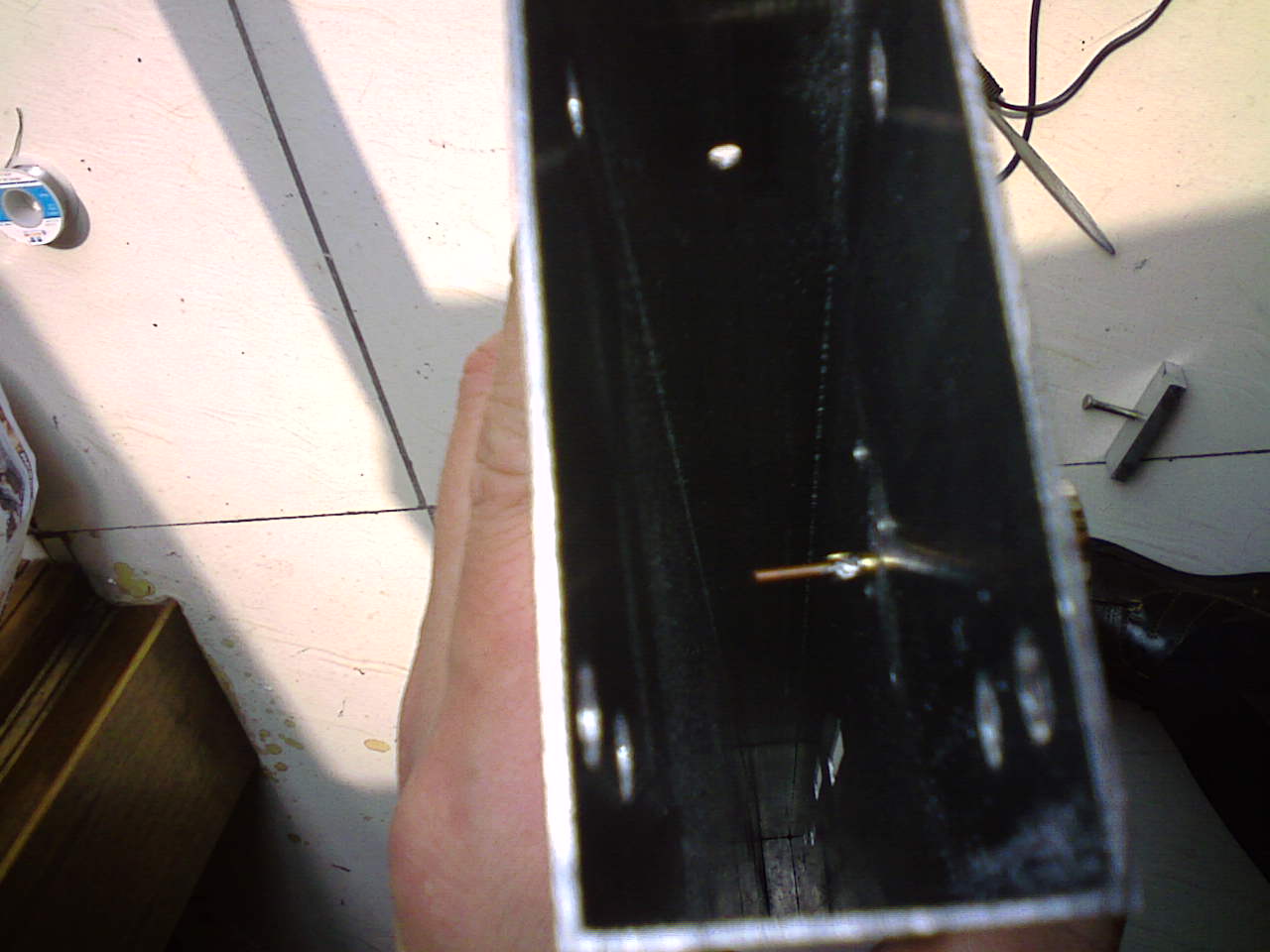

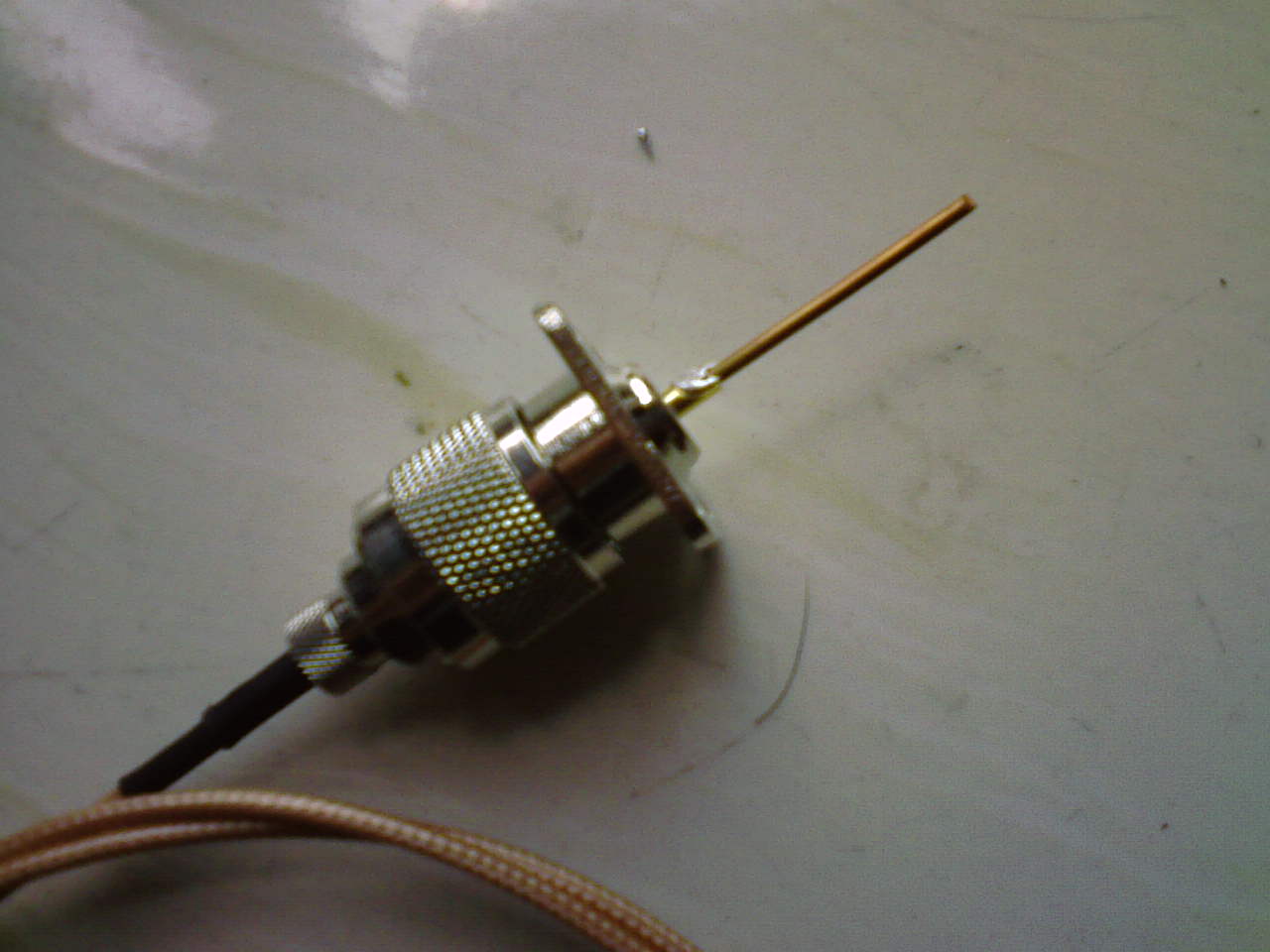

振子探针长度是这样来定，我们的材料截面窄边只有23.7MM左右，安好振子后，探针顶到安装一边的垂直距离为23.7/2MM，我在这里就是焊好很长一段，再量好剪掉多余部分。
我最后是16MM（从那个小管底起算，其实是在中部过了一点）

aximpda

aximpda

关于探针要取多长，基本就是把探针打到中部，这里是场电流（注意有点抽象）在正常设计情况下最大，当然由于其他原因引起变化，这个探针变短（靠上安装壁），变长（快要顶到对壁），我都没有试过，可能个体上有区别，你如果有心要试一下都可以。但你说你探针顶上对壁，天线效果最好，但我可以说可能这不是波导天线。

aximpda

aximpda

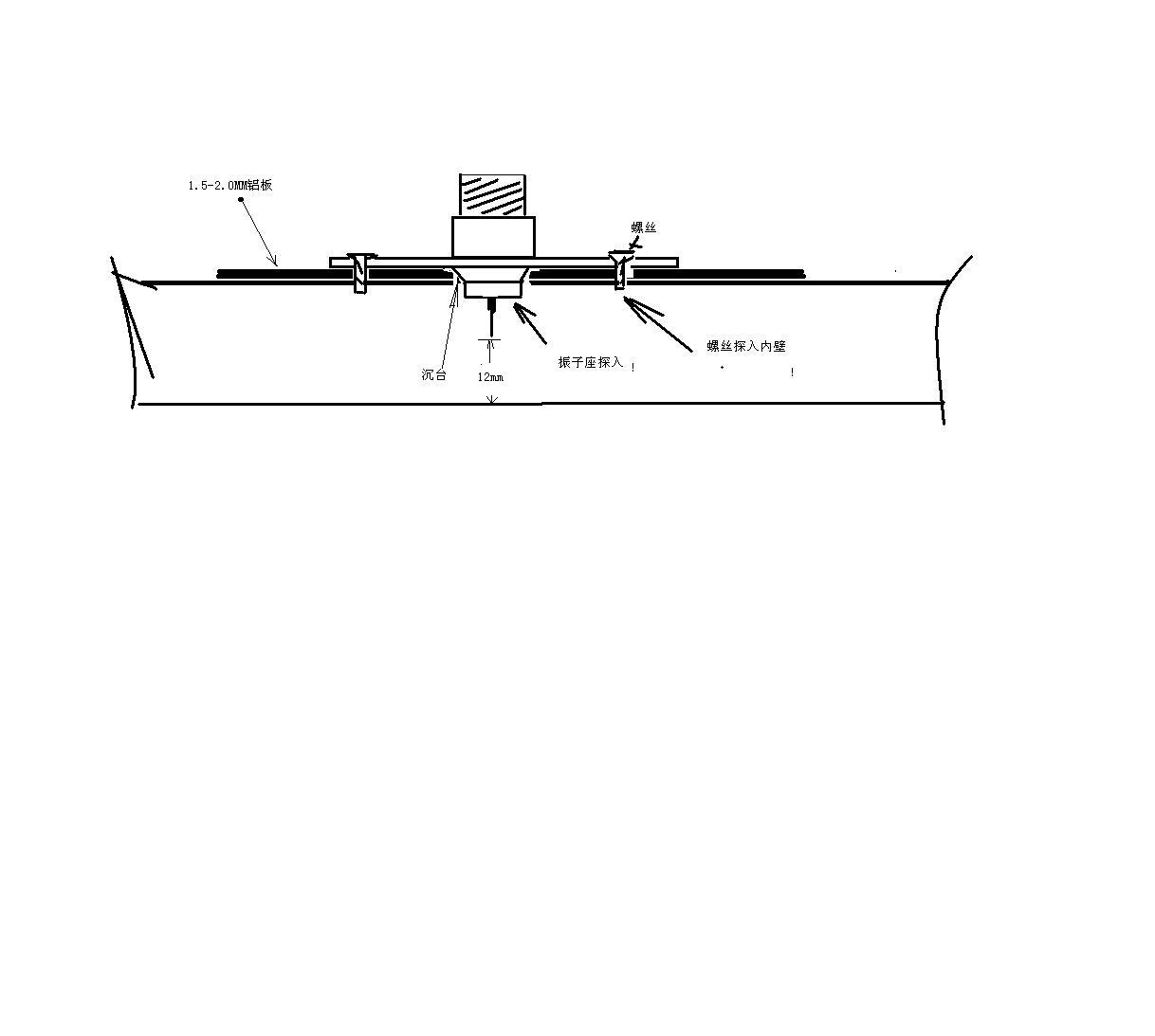

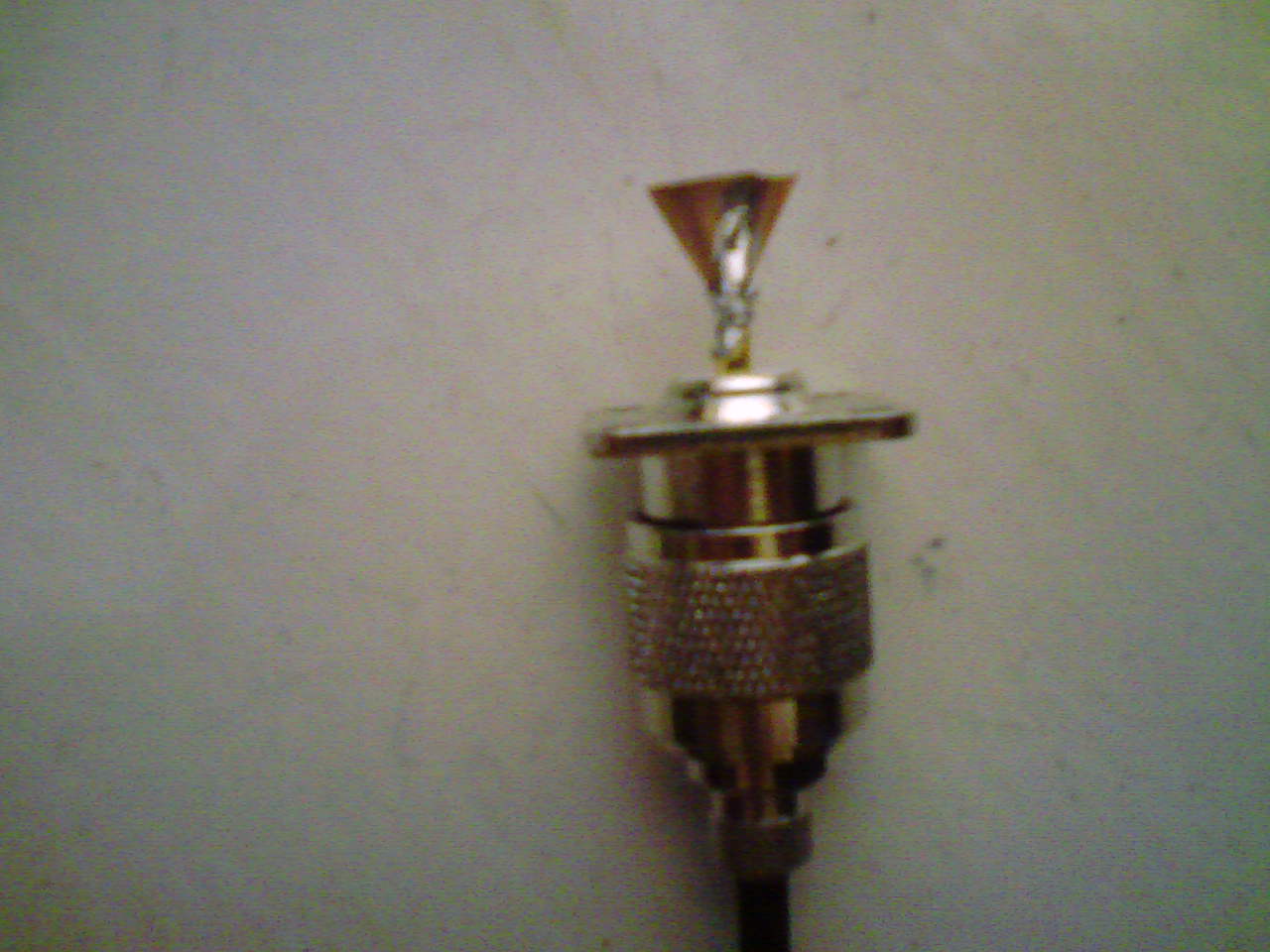

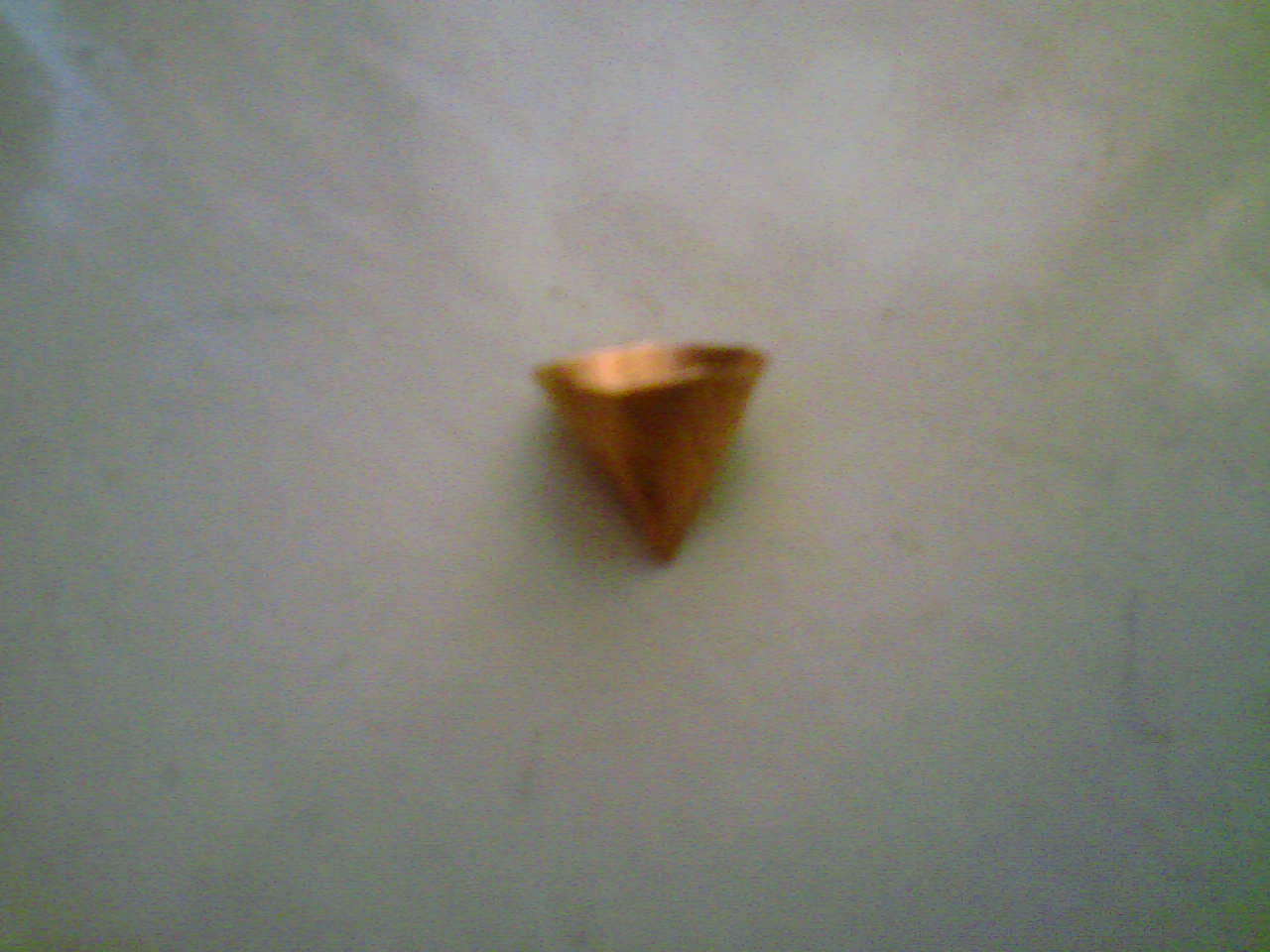

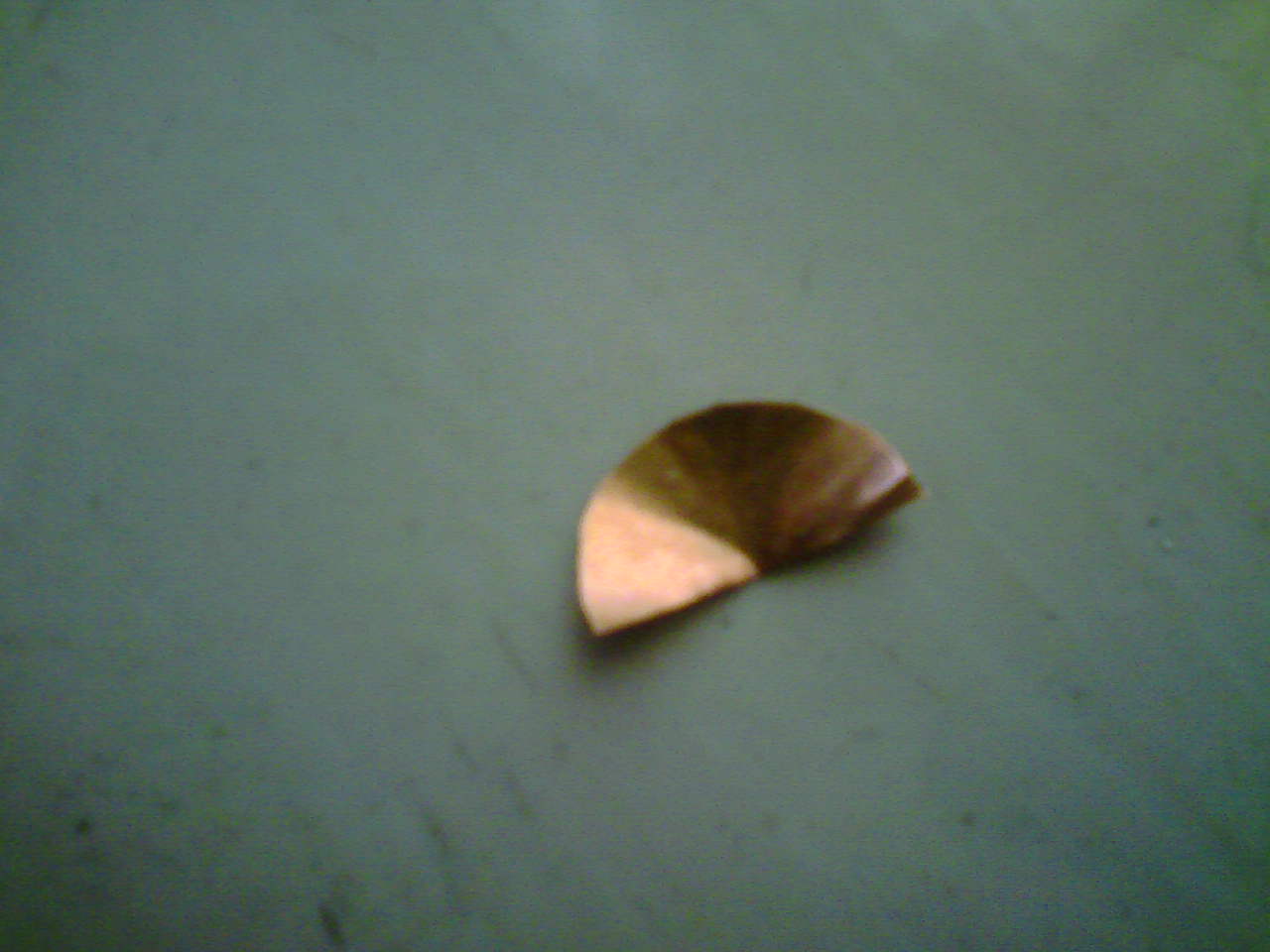

振子的形状对天线增益和角度有影响，我最后也用上了小喇叭状的探针。它的长度还是和上面基本原则一样，顶端在23.7/2MM处（大致），开角有点大我是这样思考这个问题的，就是避雷针保护角的概念（这个东西很深，只能用其他来解释）。即我不想座子部分取走场电流，想小喇叭最上部可以放进振子孔达到23.7/2这个高度，（我实际是先做了个大的，在用剪刀修高度，最后搞了几个才搞上，材料用了很薄的50丝的铜板来卷成，这个小喇叭的做法论坛上有，但我们只能借鉴，照搬不行，图中老外用易拉罐做了一个，我是白喝了罐可乐，没有想出如何焊接这个东西（不会是用铜皮罐可乐吧，我可没有见到哦）我画个图示意，天线我在用后面补图吧。

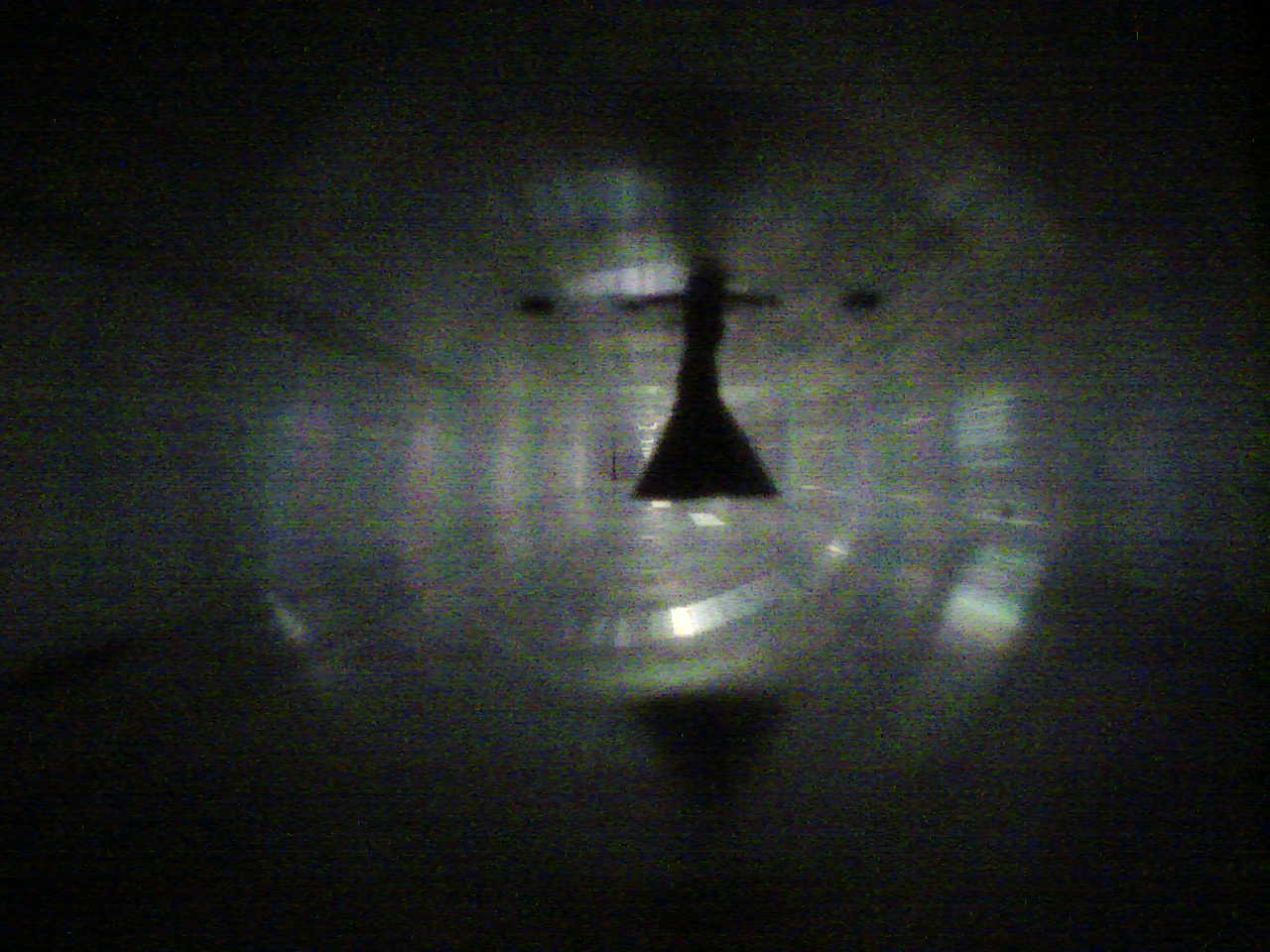

进入波导后许多东西发生了变化，如果有心的人可以进一部探索这个东西。

aximpda

事实上证明用小喇叭状的探针，利于各槽偶极产生的场电流在这里同相汇集（即所谓谐振），对天线增益和天线开角都有良好影响，我有时天线增益上不去，就用它，但有一点，小喇叭要焊正（同轴振子），不然你调好天线后，再上馈线，天线变了（振子偏了）振子长度定为LG/4,在波导中是不是这样，你可以试，但我没有不用这个。

fwfw5ff

精彩！为你鼓掌！

aximpda

*苦中找乐，一点补充：
开槽天线制作中你如果想进一步在实践中认识它的工作原理，也想减轻单调的劳动，我建议你，那就是先装上振子，做两个不合格的上下封壁，放入铝管大概上应放位置（注意这个上下封不要太紧，不能简单取出），从上到下两槽一开，直到锉好两槽，（注意倒出铝粉渣），这时你可以接上网卡，搜一搜AP，看看信号。试试角度（天线横放，竖放），移动上下壁，你的劳累会减轻很多，制作信心大增。

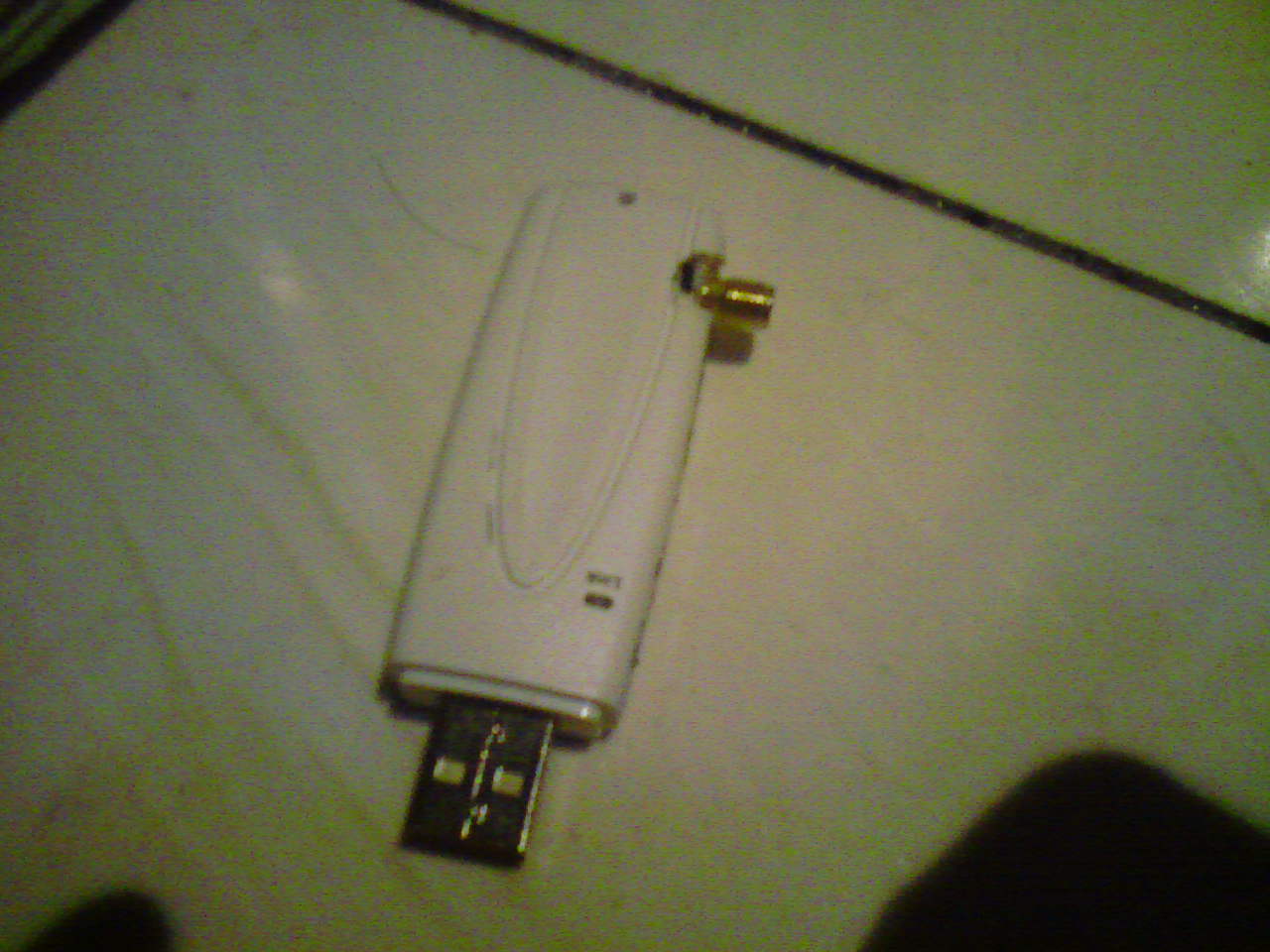

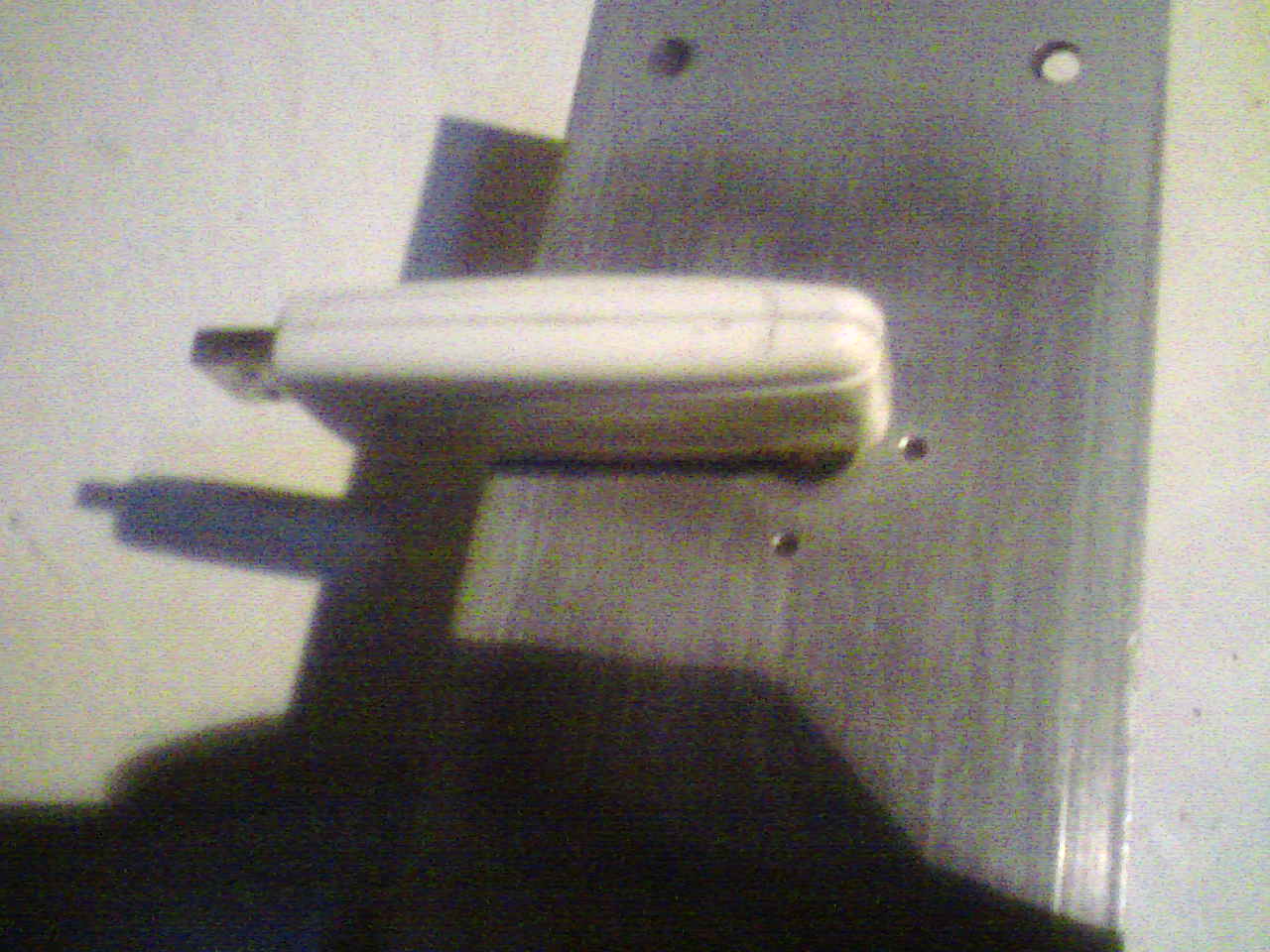

我也试过把改过的萨基姆760NSMA探进波导的过程，很有意思。
上几张图：

aximpda

aximpda

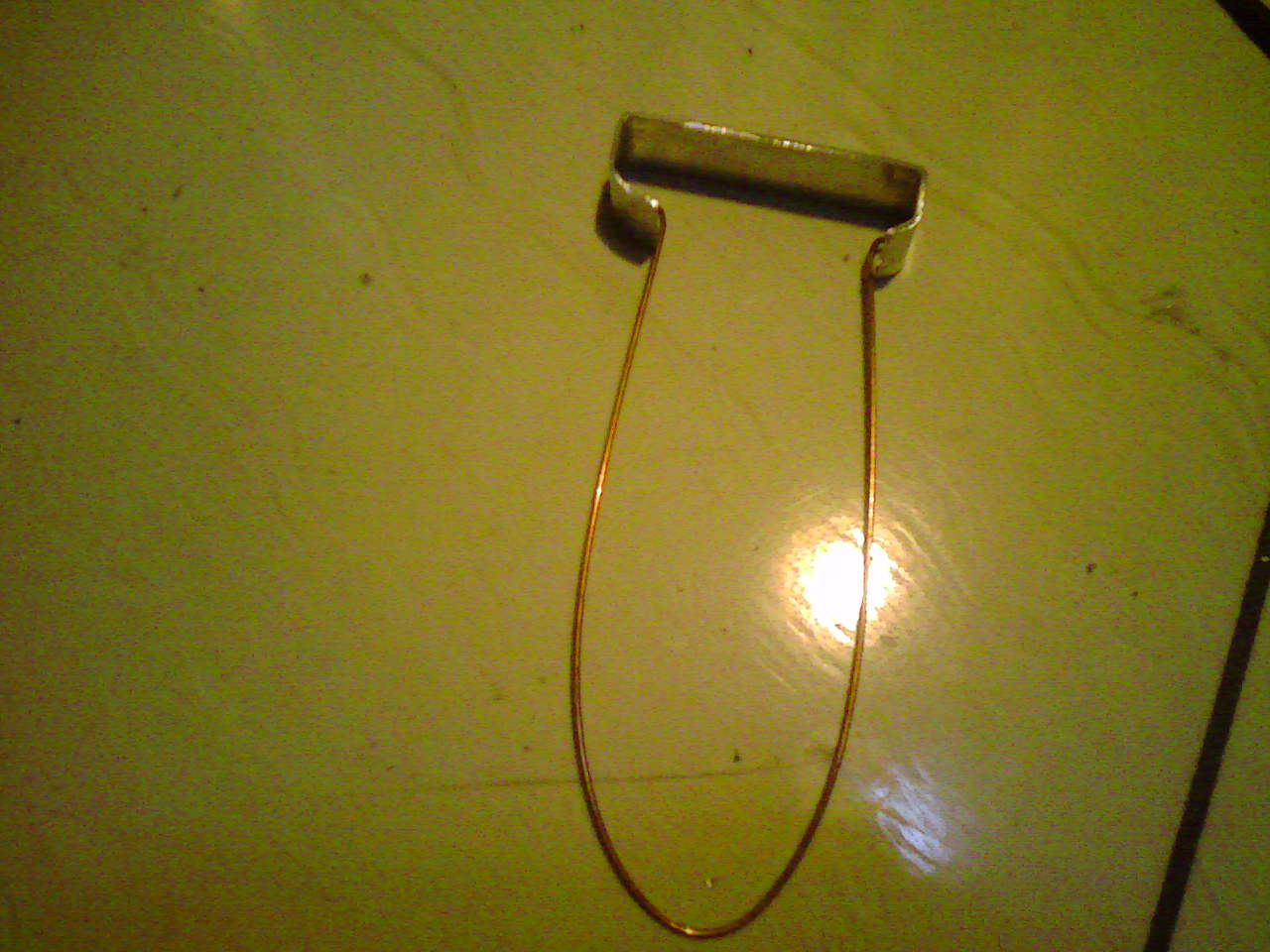

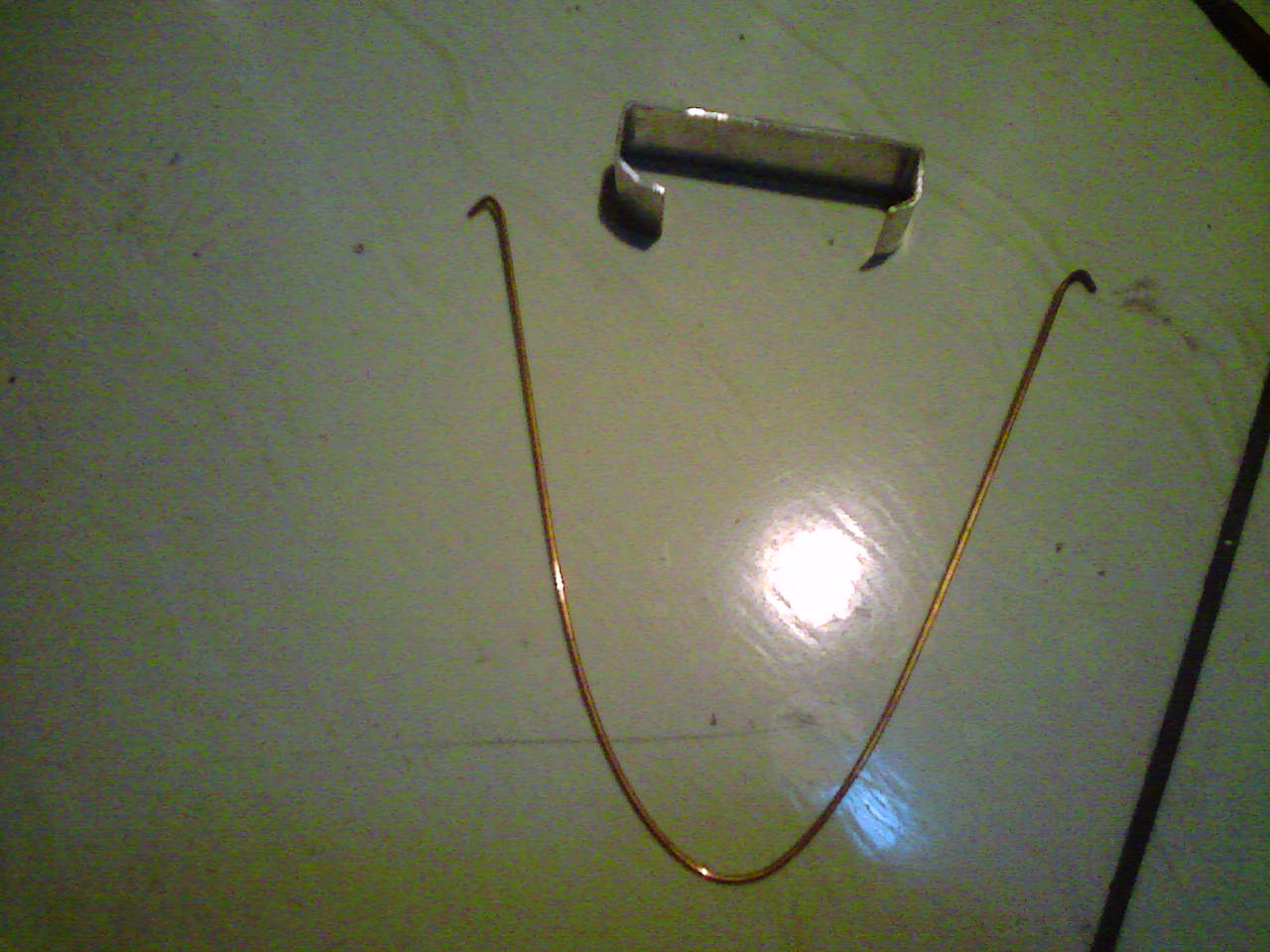

可以用钢丝（焊条），把它们拖出来。示意一下

aximpda

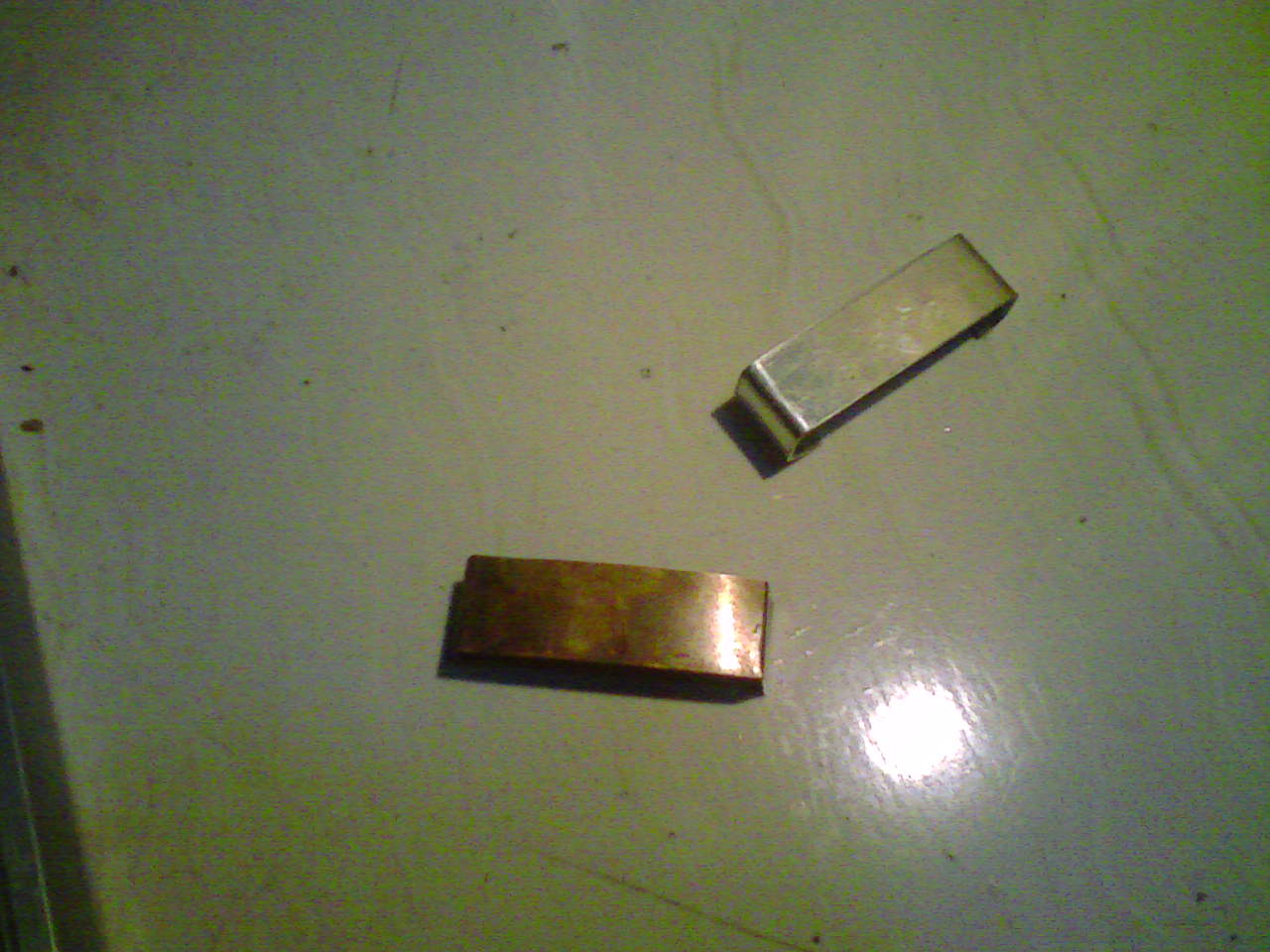

10.天线上下封壁的制作：
波导上下封壁在这个开槽天线中，是在上端对10个开槽偶极在波导铝管内壁中产生电场行波电流的上短路点和下开路点的物件（这个问题可能不是很准，我对理论有点忘了，可以发贴加以很批），两者对振子附近场电流都有影响，也就是直接影响天线增益。
我们制作它有几点示意图来说明。特别提示：上封壁是所有槽的短路壁，要保证它和铝管四壁的同一段面上导电良好，它的要求比下封壁高。

aximpda

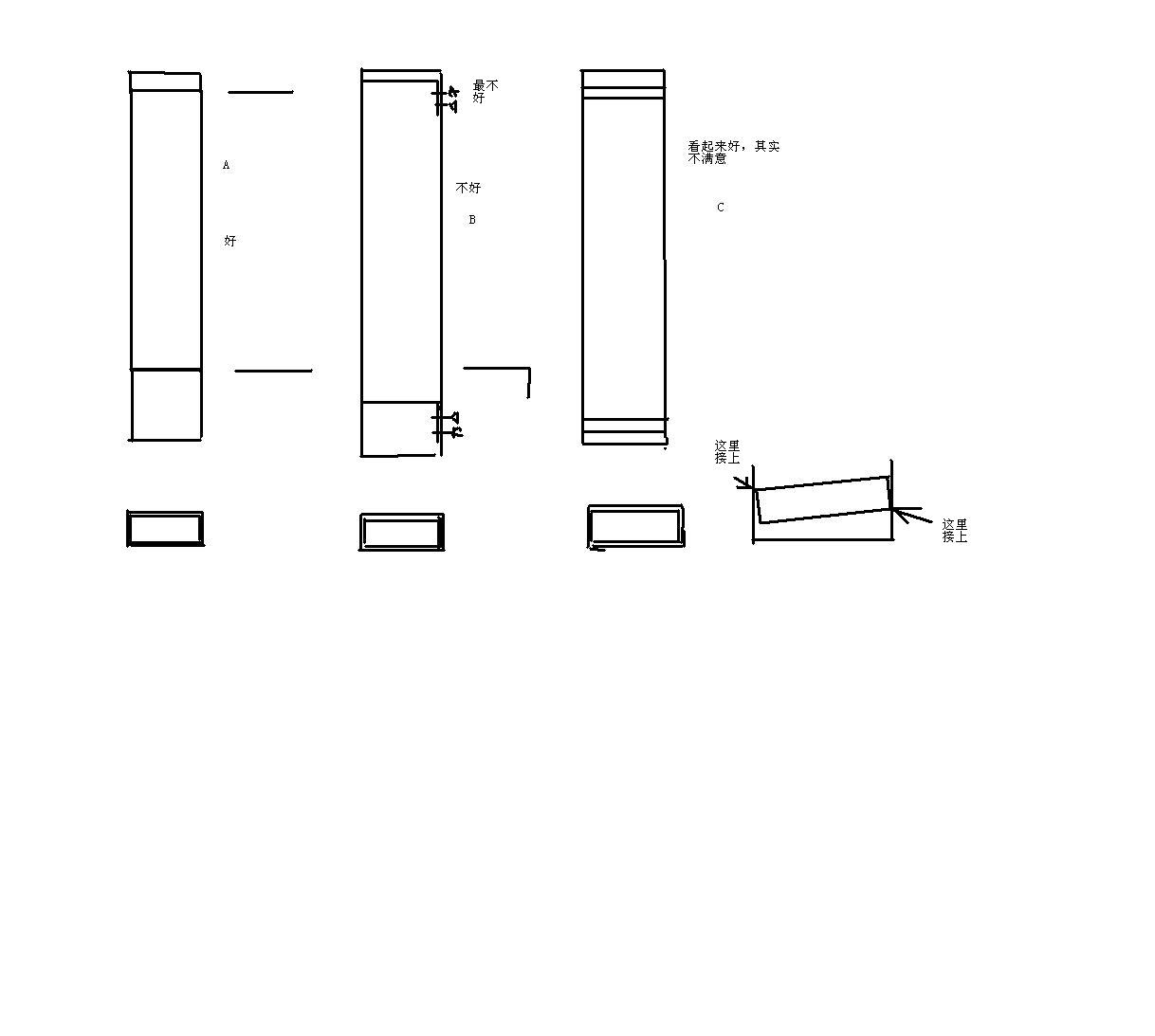

上图中A种是最理想的状态，波导封闭四边和波导四壁截面完全接合，电气对等。
B种有缺陷，如果安B上封壁做法是最不好的。
C种看起来好，其实有问题，封闭太厚，最后和波导四壁结合后不是垂直截面可能是很难讲清楚的面。
论坛上已有专用上下风壁，这是个比较好的做法，基本能盖上后要保证盖面和铝管矩形截面结合对称和上下两壁面平行。
这种影响可能不好测出来，但做一条天线这里丢1DB，那里少0.2DB，十几个环节下来可能就有大问题了。
