手工DIY适合自己的开槽天线

aximpda

我最后在自己的条件下，用了C种（不是最好，不是最坏），在加工上用了10.5MM的铝板，又找回卖铝管的地方，用切割机切下毛坯料，用锉刀一点点锉成型，和铝管壁基本上是紧接合（绝对不能引起截面铝管变形，最后几次不用锉，要用细沙布沙，必须要用一般的上下封调好天线后在装上。

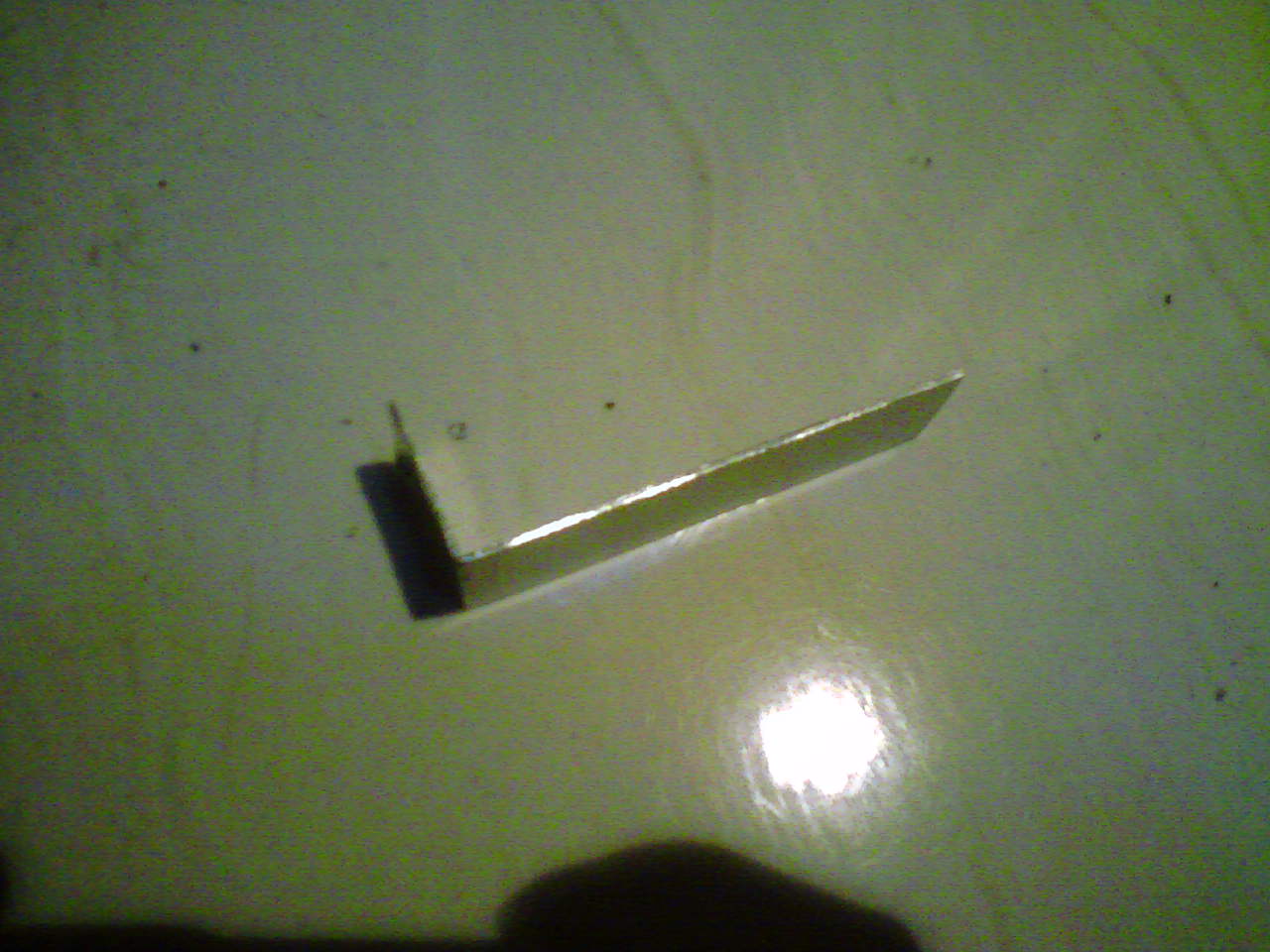

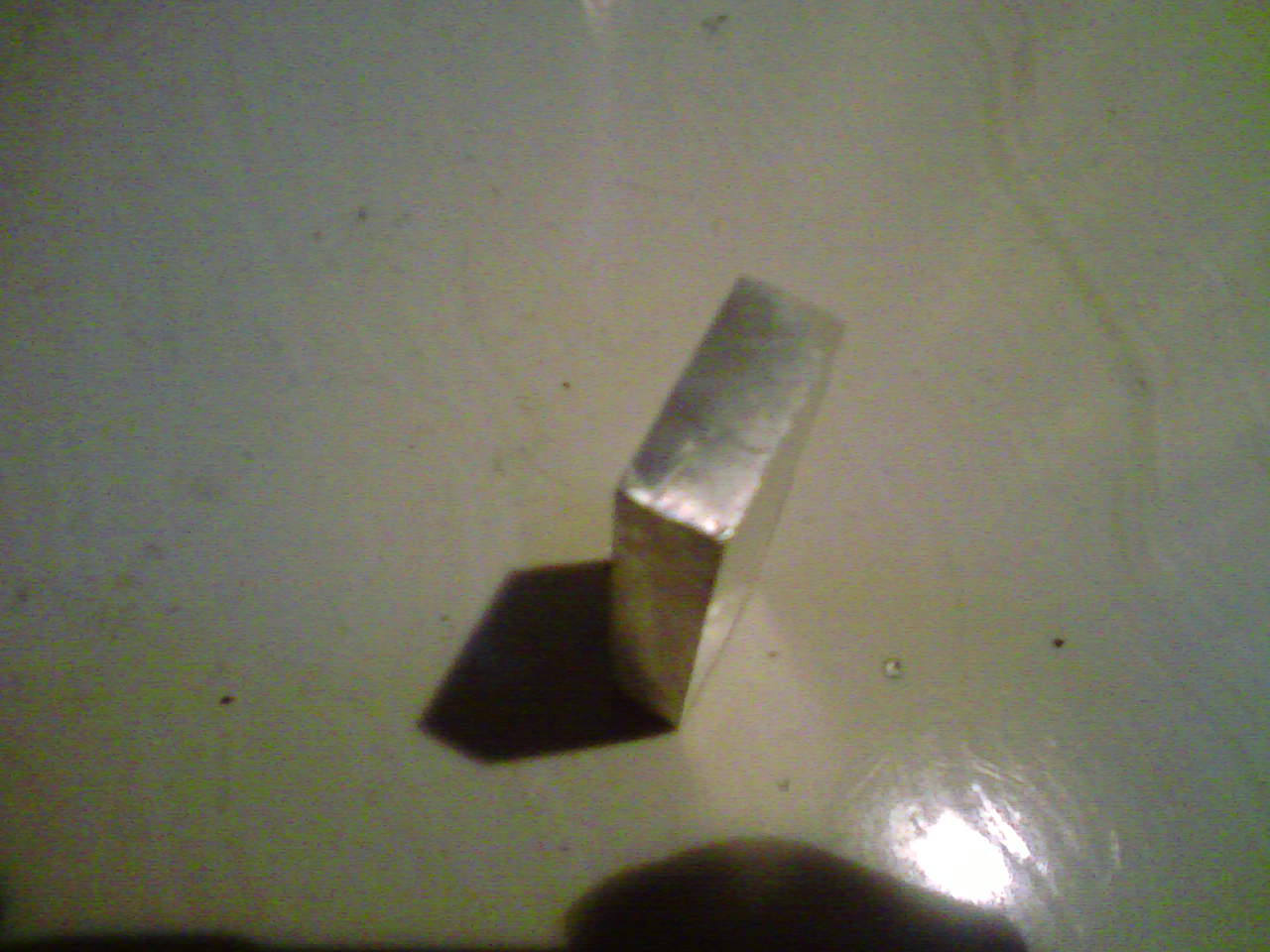

。调试用的（刚好卡进铝管，不会滑落）

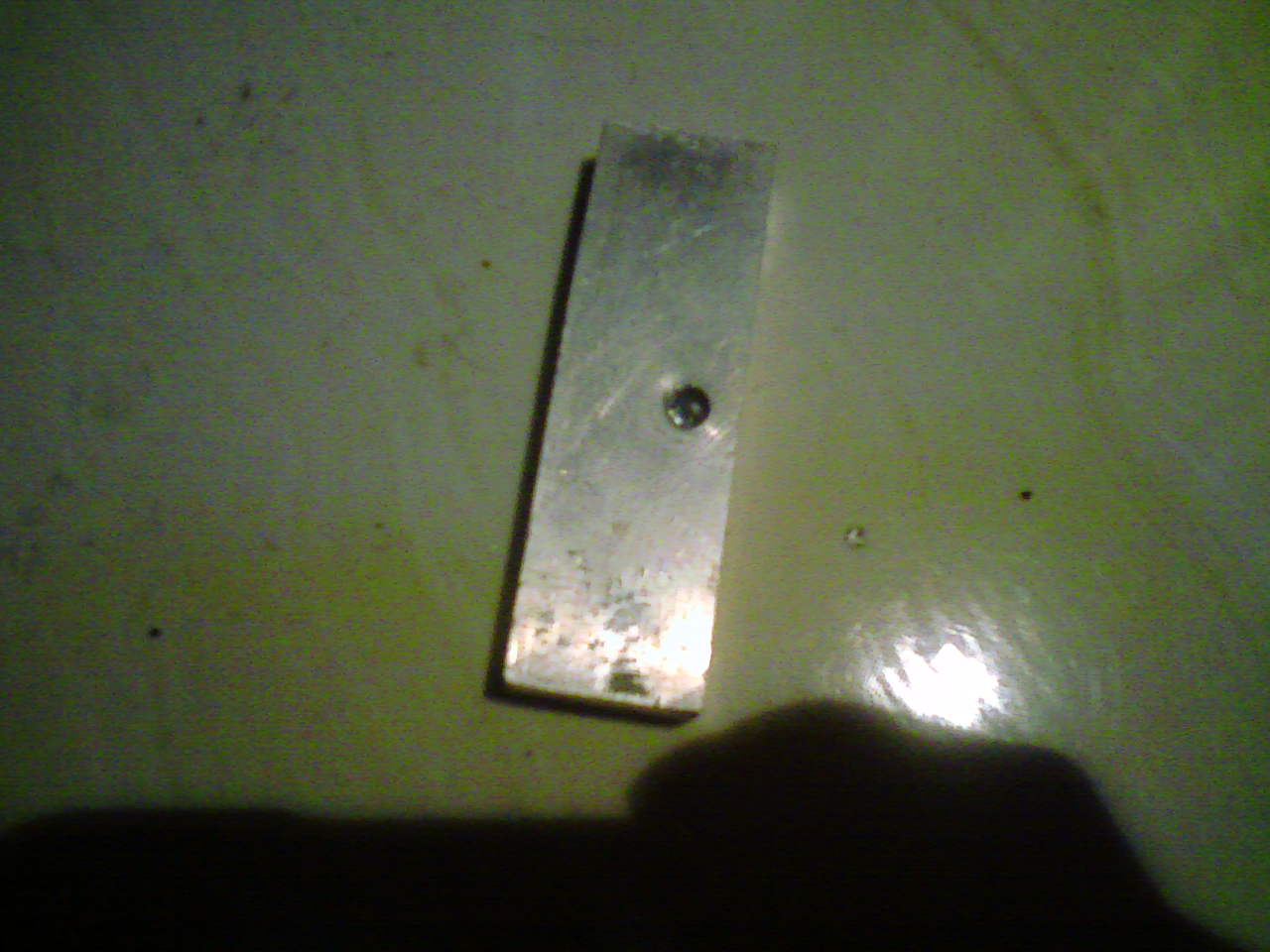

  。最后用的，怕取不出，上面开了个不穿的空，可旋入螺丝拉出。没有攻丝，螺丝硬度大，旋进几次，旋出几次就有了丝牙，有点自攻螺丝的意思。

sky2city

很好阿,留脚印....................................

aximpda

11.调试：
装上振子，装上简单的上下封闭，上下封壁大致位置可以画在铝管上，一般说就按上封距最上开槽C10中心位线55。2MM画出，下封壁最好在开振子孔时一起画，当然同时画出上封线更好。（我自己是怕线太多，搞错，总是这样画，可能有点可笑）。
上封和下封摆位大致摆位就没有什么可以说的了，但原则是上下封闭要和铝管壁尽量有好的电气结合，但又不能硬敲打入（不是取出的问题，是不能引起铝管截面变化），发现问题要反复打磨上下封壁。
*一点小窍门：
如果你的封壁锉的很好，你放入铝管中，你可以先把铝管加热，这时可以很轻松把封壁推到位，铝管温度降下后，就会基本卡上封壁，我自己，就用种方法固定下封闭（加热铝管，把烙铁放上去），把铝快在冰箱中冻一下推入铝块，铝块大小在不用的了上反复试（2M要有一大截剩料，剩料也可以做上下封，不要远离波导工艺要求就行）。

aximpda

还是没有写完，明天吧。

kun21

工具美，支持下！

sefen2009

图文并茂，工作量大，楼主乐在其中呀。。。。

wbufo

再次感谢楼主详细的讲解~~~~~~~~~~~~~~~~~~~~~~`学习.............

C506

楼主，支持你！！！代我一定要写完啊，我等

C506

打错字，你一定要写完啊，我等你！

aximpda

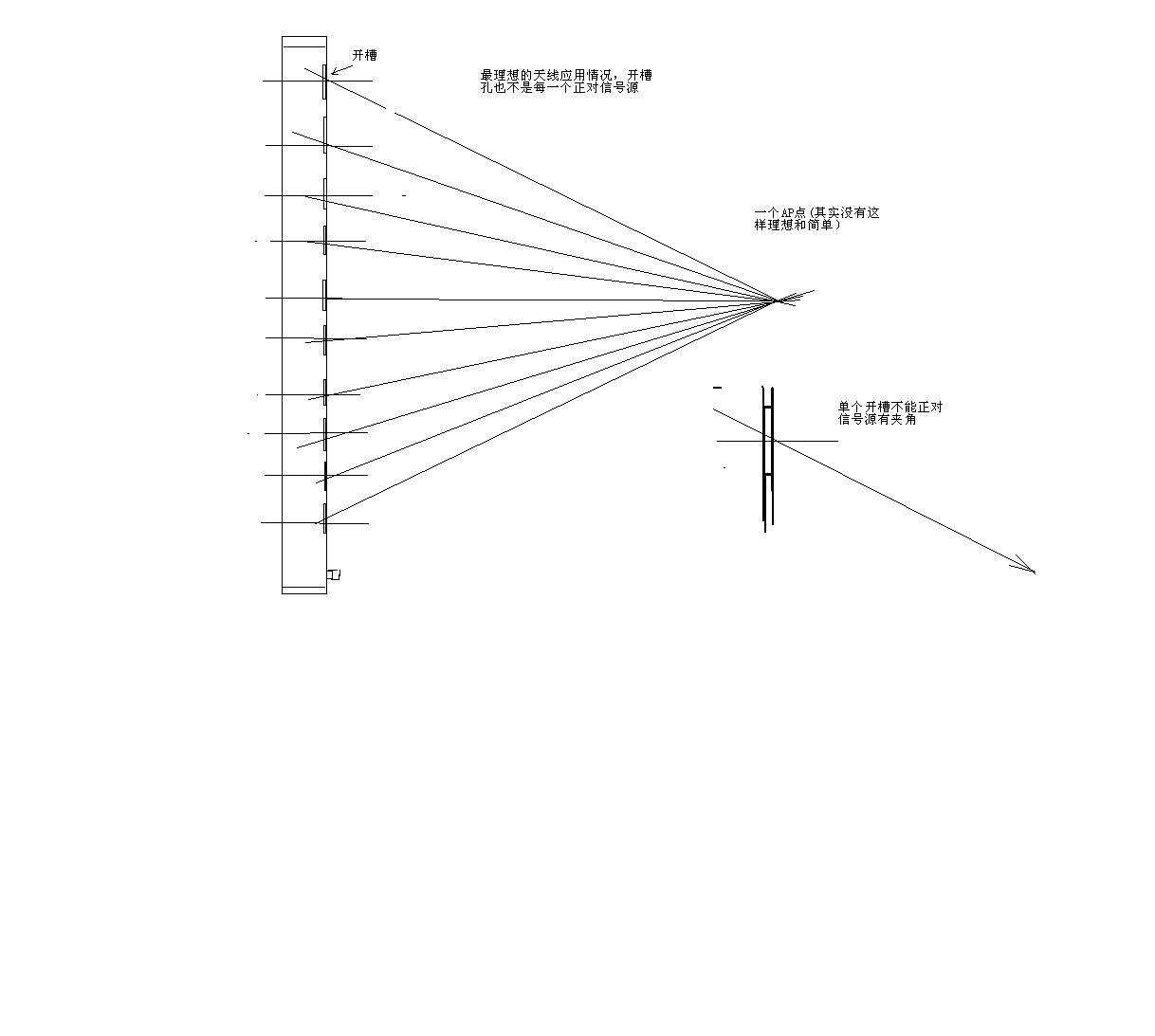

开槽天线不管你在什么情况下用，你都不能保证，每个开槽正对信号源，换句话说，每个开槽孔都有自己最好的增益角度（开槽面和信号源方向垂直），这样所有的开槽合在一起产生的一个角度（这时总增益最大），就是我们天线的角度。大概画个图示一下，只是示意。
开槽天线的每个槽偶极都可以单独工作

aximpda

我调天线有三步。第一是先把上下封闭（简易的，好移动的），安设计装到位。
第二部初调：
   天线调试尽量用有原生天线接口的网卡（自己改的卡，主要是不太知道它的阻抗特性）

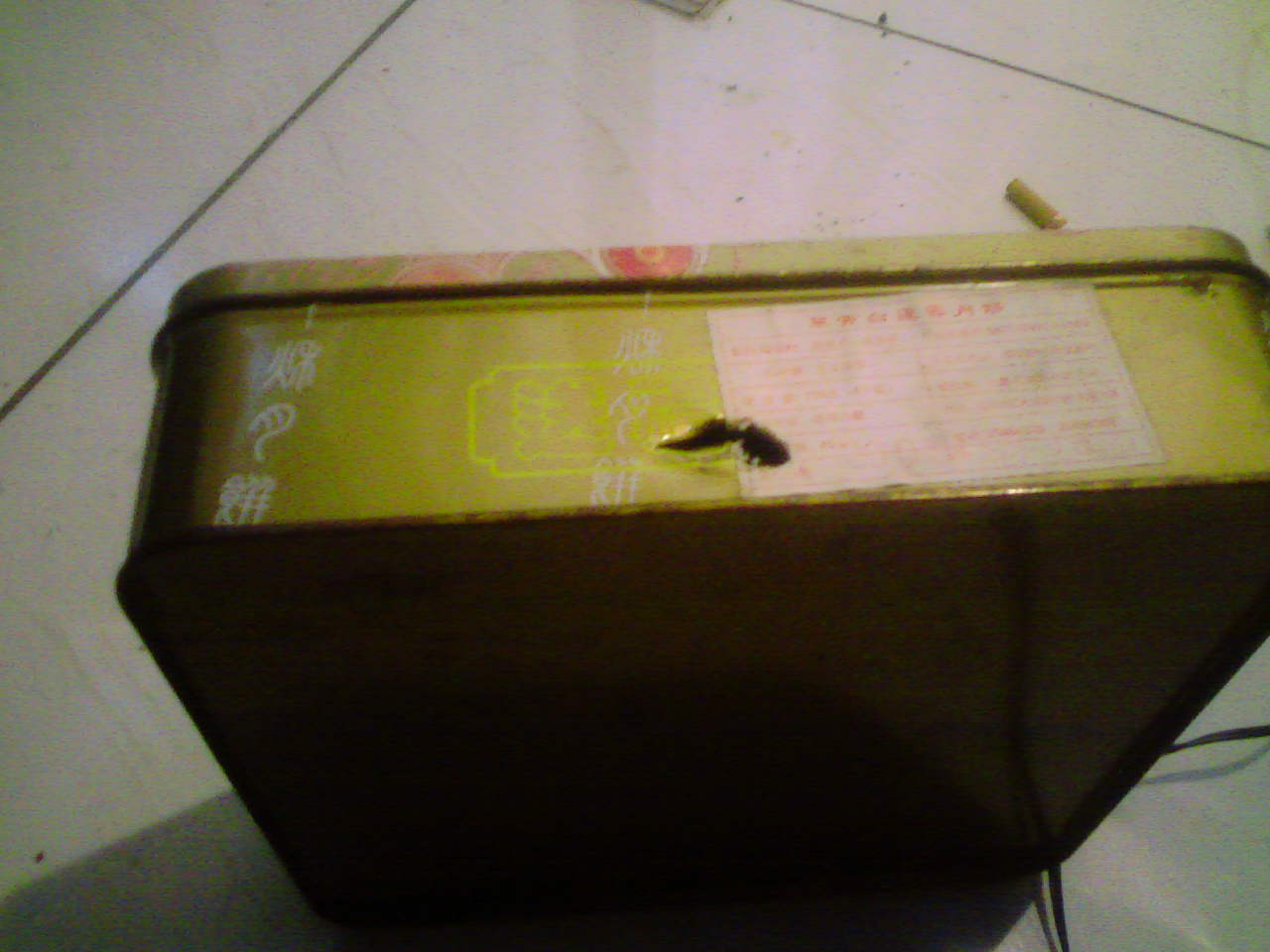

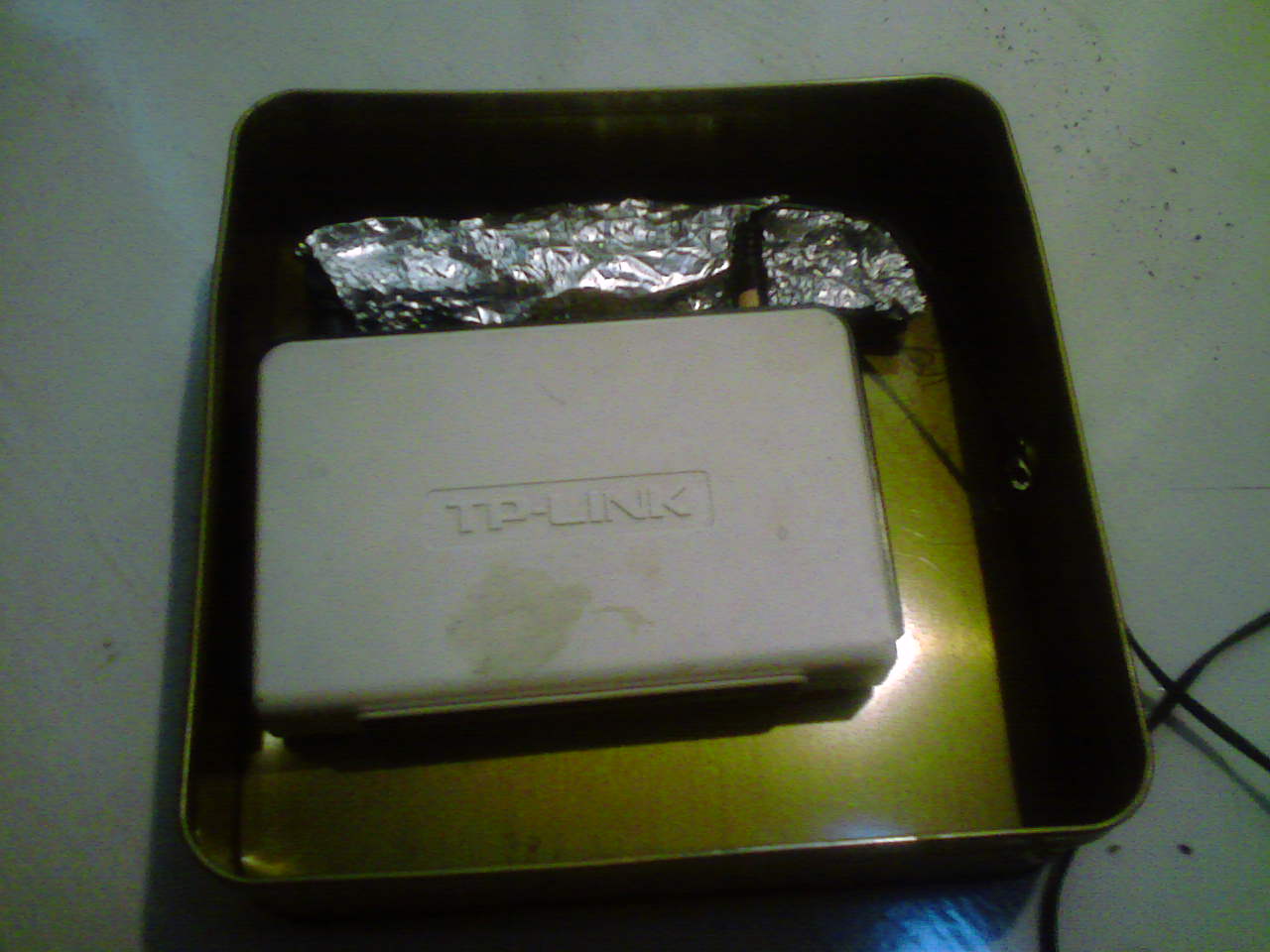

自己做个最不合格的信号源（你要有一个带AP的路由器，路由器设6CH），再把路由器关进饼干盒。天线用铝箔（香烟纸也行），路由器关上后电源线要在盒子上开个小孔接进去，这个小孔对壁在开个小孔，很小用小刀戳个小洞。

aximpda

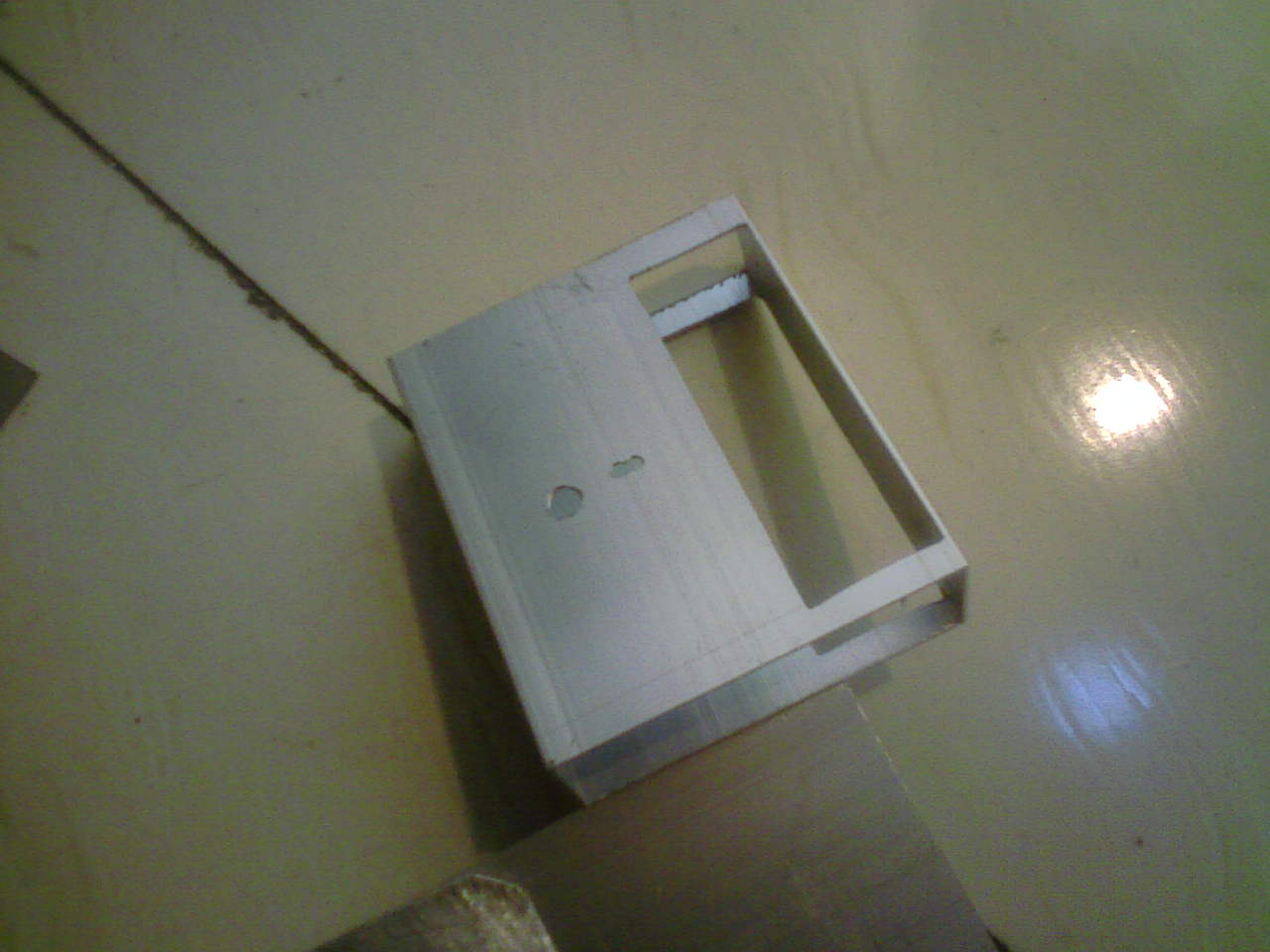

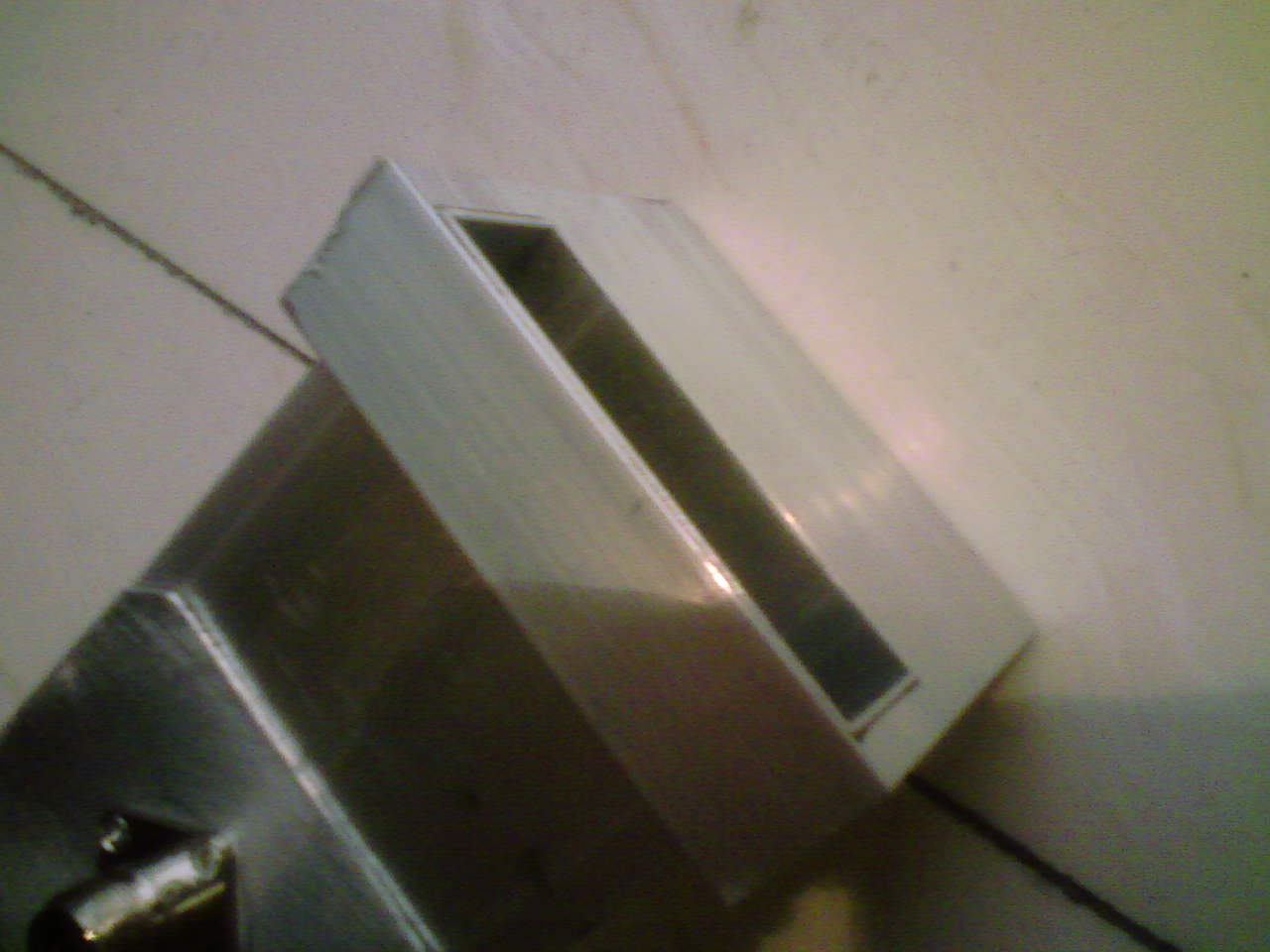

我的天线做了个地板架。
