手工DIY适合自己的开槽天线

aximpda

第三部是对窗外AP信号再调，调试时尽量不要选临近信号门限的AP，有的卡在小信号时，会加大放大器增益，这样不利于你看到连续的变化趋势，有时信号条以上冲，你还以为是你移动上（下）封璧方向对了，其实不然。
     但这时基本没有多大要移动上下封的时候了，只有和14DB平板比一下。做个对比测试。
又要下了。明天吧。

sky2city

很好,我总是在晚上这个时间,online 现场观看lz得帖.

佩服阿, 可以算10级高级技术工程师

aximpda

我有点困了，不得不下，有的东西没有写好，自己以后再编辑一次吧，望谅哦！

随时随地无线

楼主真是奇思妙想，总有办法解决一些现场问题。期待测试效果，是我们的模范那。

aximpda

****一点意外后的一点测试建议***
调试时馈线要被摆来拉去地，于是：

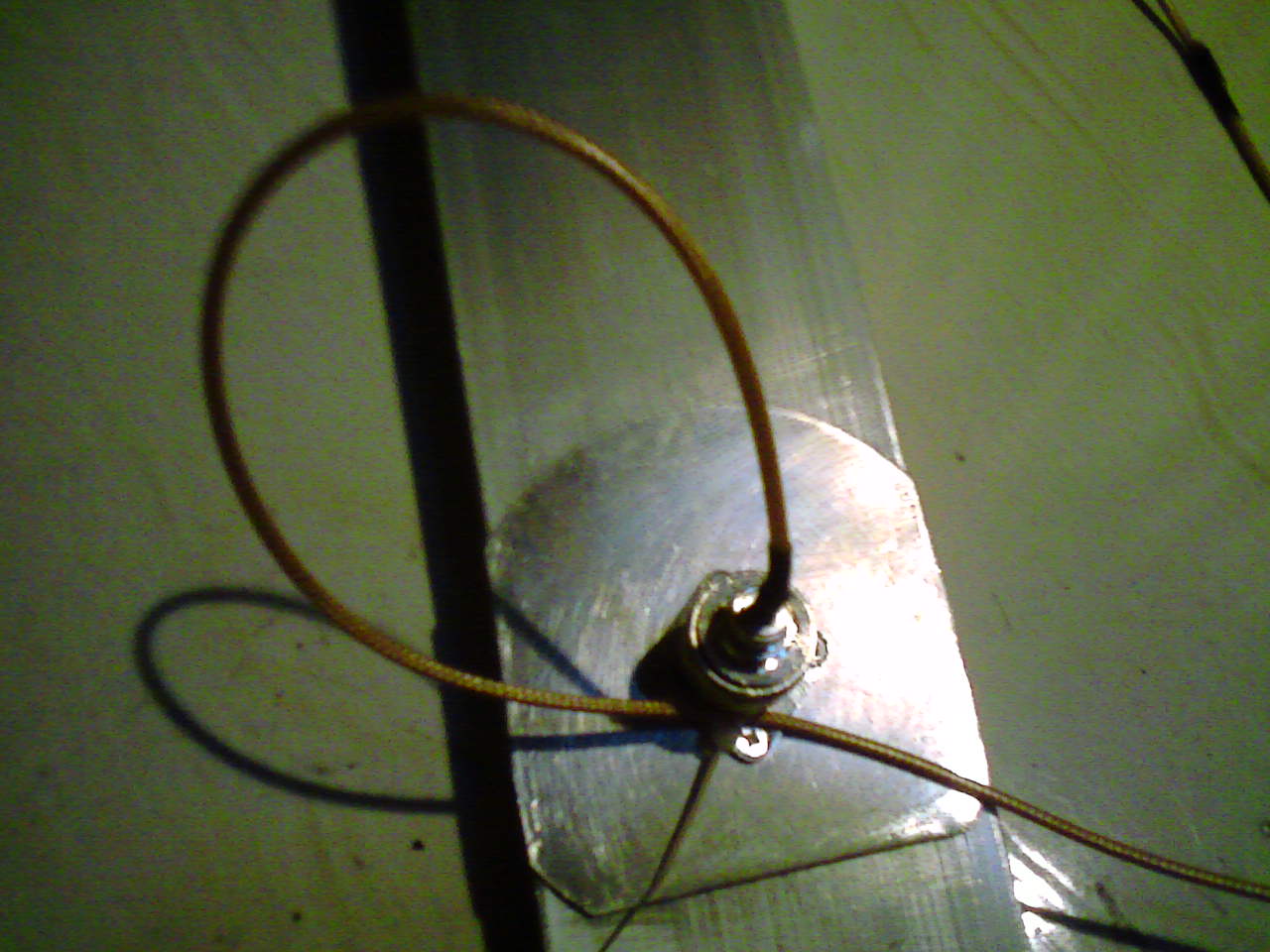

所以我建议，你如果在调试前，如图：
用扎带（绳子也行），把线扎在N座上，避免出问题。

aximpda

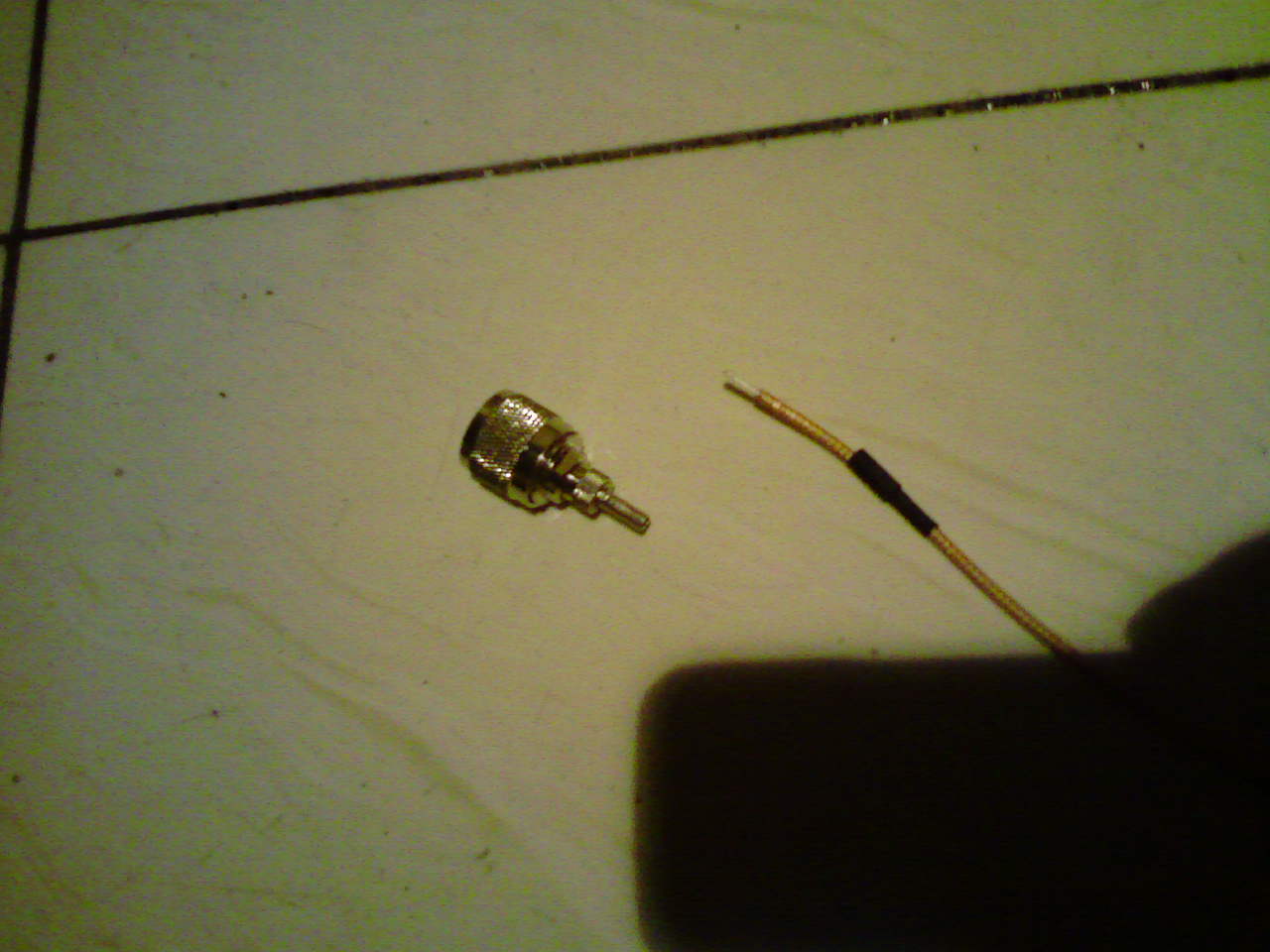

出了意外，我还以为天线有什么问题，左调右调，越调调越离谱。所有调试又得重来，唉。
上测试图吧。

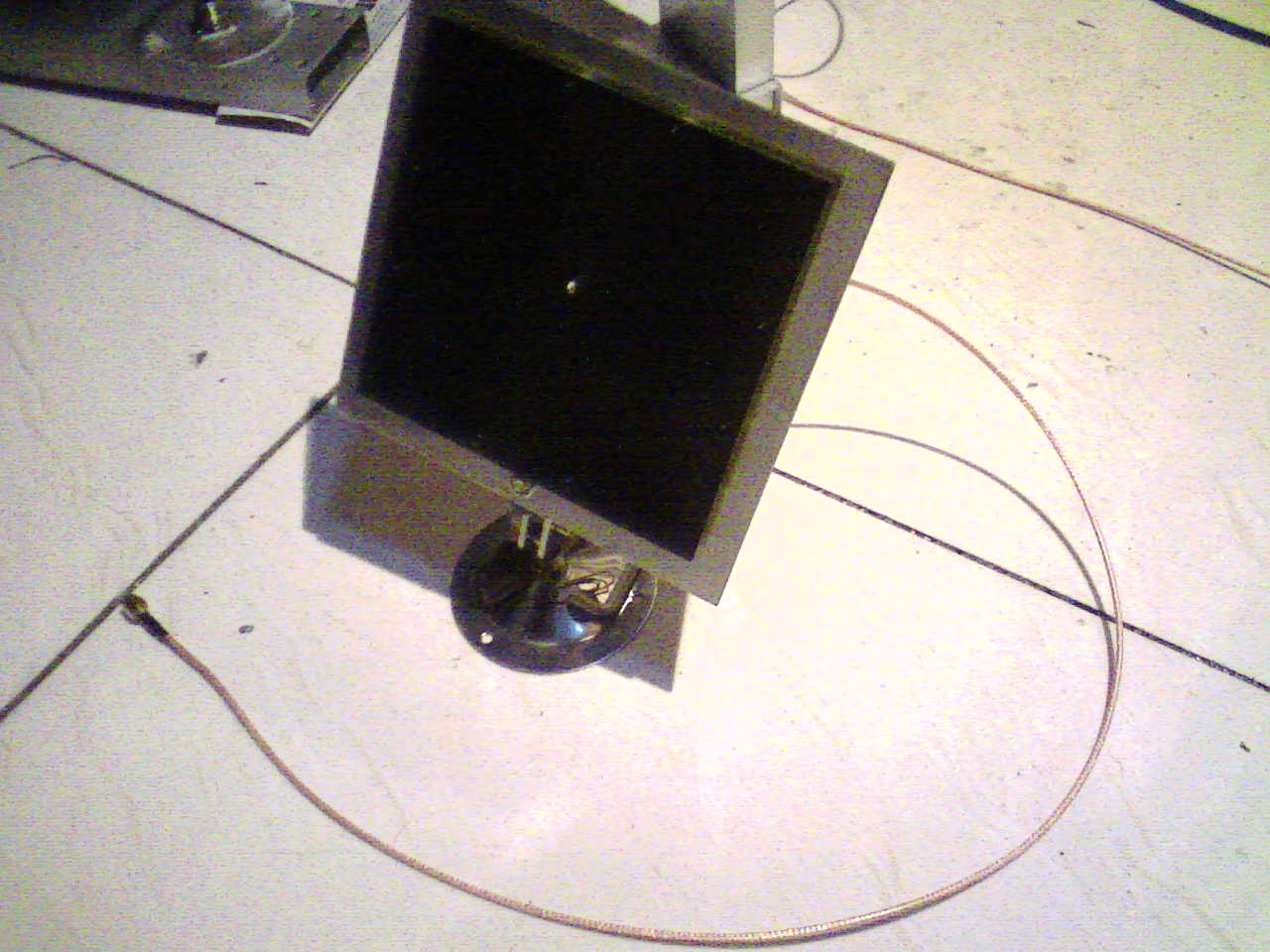

这是14DBPCB平板，很好的天线。
看第一个AP，距离较远，在窗外很远的高楼。我一直连不上，用平板也可解析出ESSID，但就是连不上，就是飘拂拂的。猜码时经常猜到一万时，我就要用电脑进WINDOW了。几次没有猜成。

aximpda

AP1:

aximpda

AP2:
有500米近距离。

aximpda

AP3有点失望：
就是比不上平板，距离和AP2差不多可能是一栋楼。开槽要横起来才接近。这试我很是想了很久。

aximpda

后来一想，这是天线的带宽问题了，开槽天线的频带不宽，越偏离基频，增益越低。当然这也带来了它抗干扰力强的优点，我用开槽上网少有断网和阻塞现象，流畅得很，几个好的AP都设为自动（如果天线角度小，看是多点自动保证，有点多路由的意思，其实是自己找麻烦），没有那种一会儿这个点给你划IP，一会哪一个又给你划IP，搞得断网频频。

对比测试我搞得很浅，没有细细地测，周末再搞，重调一下天线。

aximpda

。。谈点别的吧。。。
为什么叫神器，没有调过开槽天线的人，可能觉得怪，会以为这种天线是不是有巨大增益，一上就上上到月球去了。
后来我在调试中，常常手抱天线，有时又单手把住天线，从玻璃自己的反光中就有了答案，这不就是门神形象吗？手里拿的就是神器。如果你有机会DIY开槽天线，做调试对角度时，你可以叫你LP照相留影，看看像不像慰迟敬德？
    从心理上讲，也有科学依据，人是崇上，崇贵的动物，你看看老照片，电脑价格在几万时，一般人的电脑屏幕度高于视线，舒服吗？肯定不舒服。为的是仰视这个东西，你才觉得对得起这个价钱，那时有一种机箱，叫卧式机箱(现在很少），很大的一个功能就是上面跺上显示屏，让人抬头看它，正如教会总把屋顶建得很高，物件站上高桌子一样，不然你不会有神圣感。
  仰视东西你就会有神圣感，神圣的东西就会有传言，平视的东西对你有亲进感，有了解它的欲望，而不是要传故事的冲动。
   开槽天线水平方向开角很大，可以说是单边水平全向，但垂直方向3DB角度较小（我看比八木要大，3DB带款是个理论上的指标，实际使用中不是那么回事），并不是说不在这个垂直角度内就收不到信号了。总体是角度较广（水平），增益较大，个头也大。
      我的天线可能要用坐地式的使用了，我喜欢平视它，挂在我头上我也会叫它神器了。霍金能搞懂宇宙，是因为他从小长期趟在床上，平视它。而我们仰视它，所以我们认为月亮上有嫦娥。
             我没有说开槽天线价格太贵的意思哦，不要误解，开槽天线用起来很有趣，但这个东西成本就是不太好下来，不光是铝管成本问题（我这种材料可能是开槽材料能买到材料的极限了），开槽天线应该是每一条都要调试的，这个成本就很高了，更不用说加工了费了。

qqyyhhyy

楼主真是强人
