手工DIY适合自己的开槽天线

aximpda

6CH再试一次：
我有空在今天又试了个AP，6CH的信号就是很强，还和8槽对了一下（这个8槽有点不好，没有设计画线模版），6CH上就是这个结果，但11CH上开槽最多和14DB平板一样（横放可能超过），看来用赫兹计算器时，基频要根据自己的情况来设，如果你使用频道跨度大，可适当把25M加大一点。

aximpda

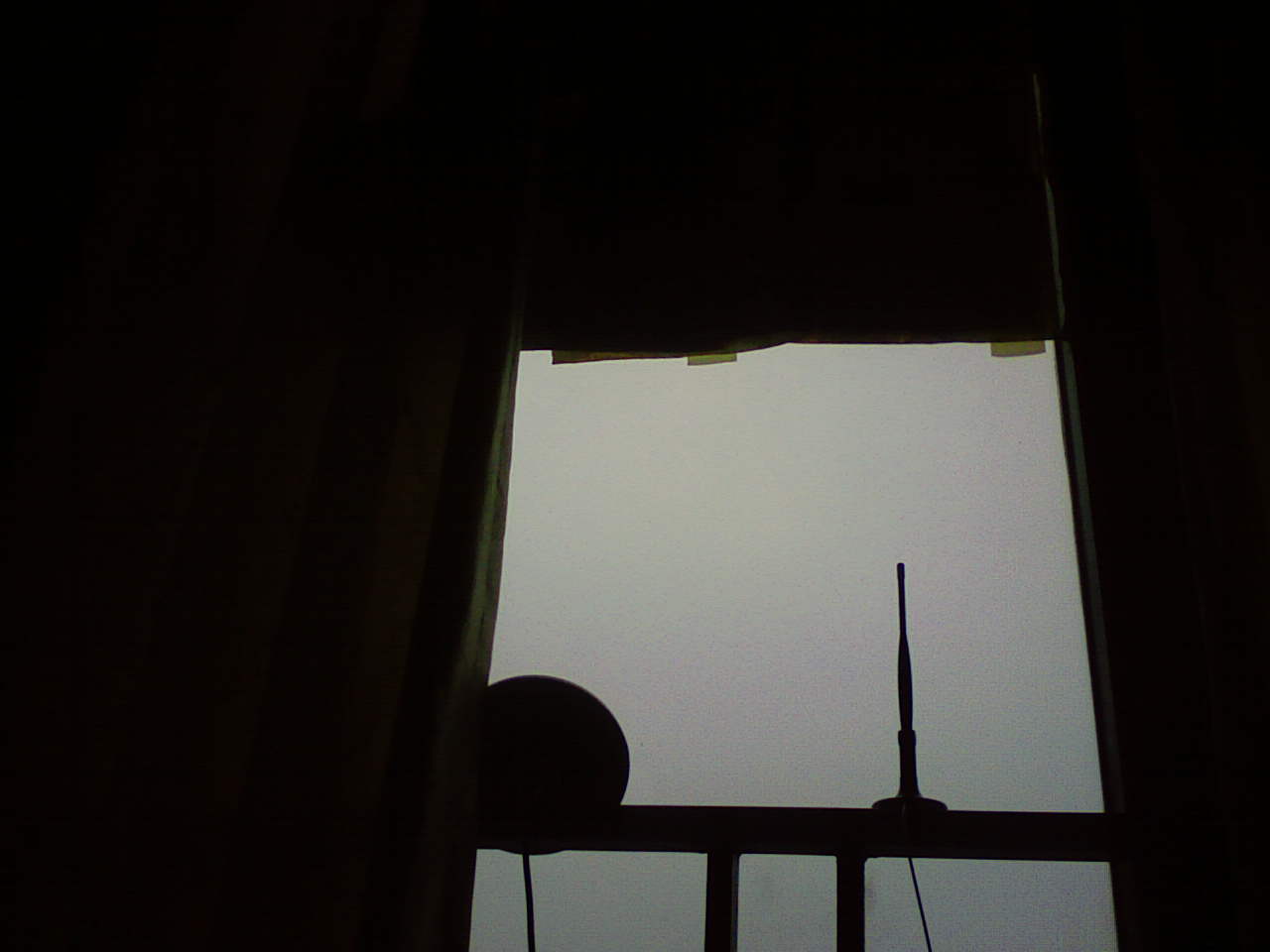

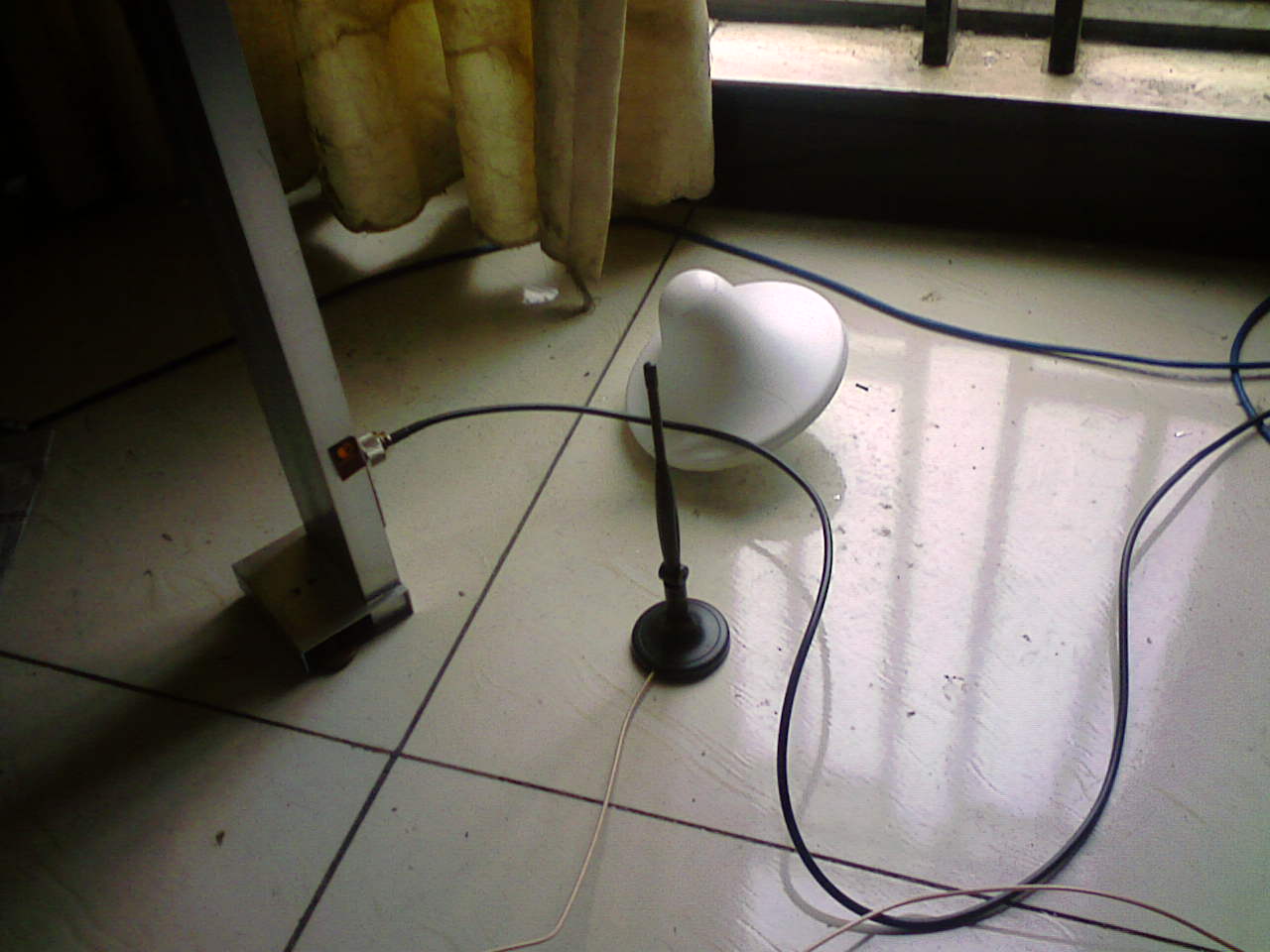

和这两种比一下吧（都是标5DB,放到我能提供的最好位置，鞭子架栏杆上，蘑菇斜放栏杆上），开槽离开铁栏杆有0.6米（一块瓷砖边长），垂直放（没有打角度）,注：这种对比只是对比，定向和全向比增益，有点摩托和卡车功率对比的意思。

aximpda

zwmfyy

楼主工具不错啊。效果如何。

aximpda

kun21

再灌一下，完全不懂天线的人，去做天线的话，特别漂亮！

aximpda

我刚才用蘑菇上网，开蓝牙上照片，就感到有点吃力，断了两次（可能是蓝牙干扰，可能是笑话，忘谅），开槽对我还是好用些。

lqs27

工艺品一根．精神可嘉

liyucrk

敬业啊。受教了。谢谢。赞一个。

e21

楼主做得一丝不苟，是件非常漂亮的作品。我也想跟楼主做一个玩玩，今天先试了仿真，将47楼的数据输入CST，那个探针尺寸没有好的数据，用了个锥体代替，用最低精度运行一遍花了约半小时，结果驻波比比较大，探针以后还要调整。方向图还是非常漂亮的，看来那个开槽软件计算结果比较可信。天线垂直角度比较小，横过来估计比较难对正目标。

aximpda

谢谢，我在正准备搞一下振子，还准备把振子向3/4Lg（所谓的短路壁,镜像振子位）-1/8Lg移动，但有点吃不准，请问这个能模拟一下吗？下封闭放3/4Lg,振子位放3/4Lg-1/8Lg.
再次谢谢。很显然赫兹计算器用了3/4Lg下封壁。振子移前1/8Lg,赫兹计算可能已考虑。
周末再开工移。严格按赫兹计算看一下是什么样（我是下了1400MM，有余长）

e21

能模拟，就是太慢了。
