手工DIY适合自己的开槽天线

aximpda

今天天气不错，上午干完事就开干，把下封闭按赫兹计算器的位置上移55.27MM（当然是振子，振子也上移55.27mm),结果很理想。

aximpda

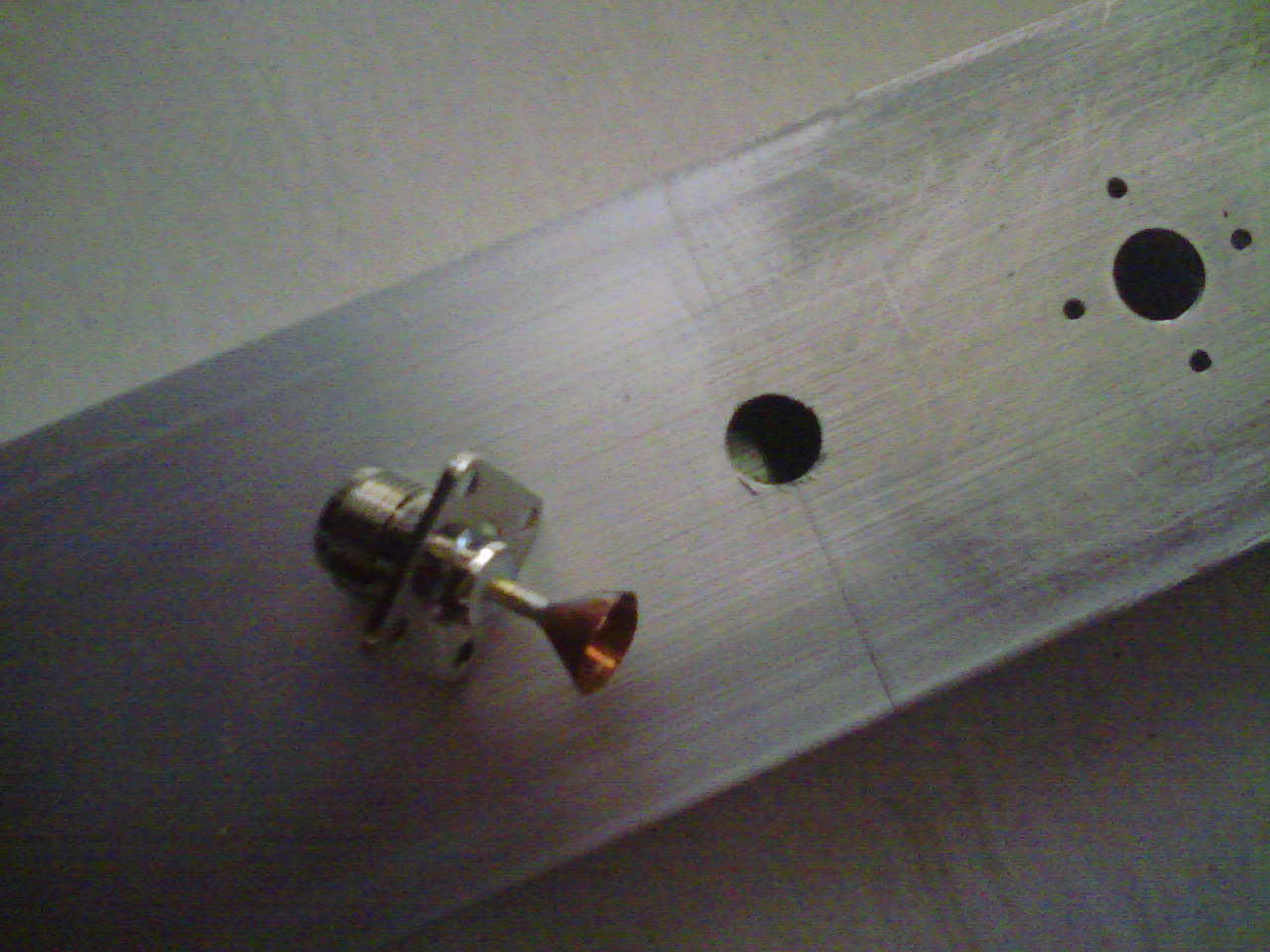

用了网友的建议，不错，先挖大孔，放进振子，再定螺丝孔位，钻孔，攻丝。搞好，下楼再锯上下多出的部分，完成。高效准确，简洁。
简单就是可靠！

aximpda

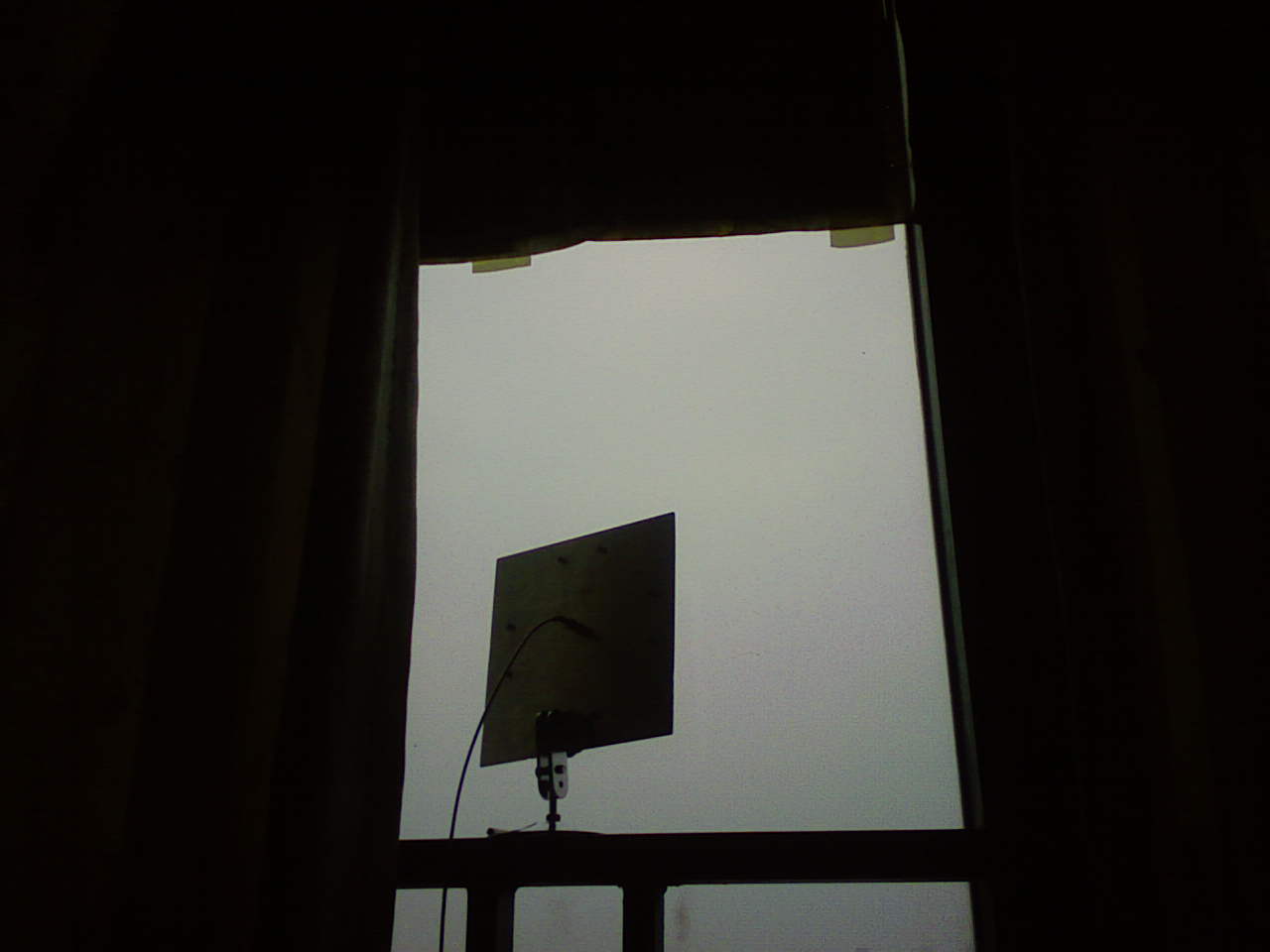

放进上下风比又和14DB平板来对。

aximpda

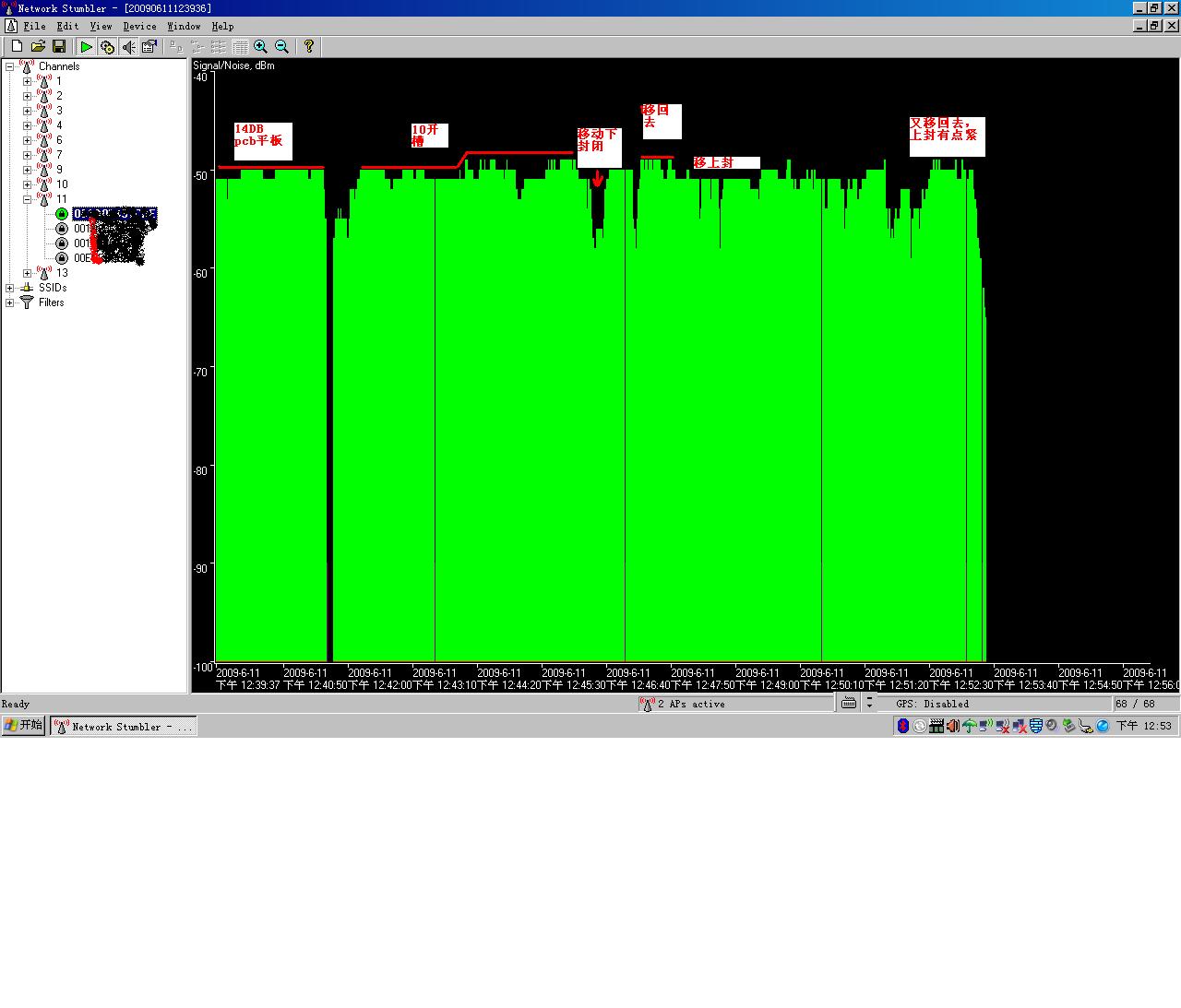

换上10S开槽，手抱天线，开对自己最熟的那个AP，11CH，结果很高兴，屏幕向下一沉我知道超过了（我站在铁栏后高举SQ。但几个DB没有方法试，看样子3/4Lg更好，也是赫兹计算的结果。
上图一张，找空再细调。振子没有改。

jjhjeep

aximpda :::.你用的铝管外层有没有氧化处理（最好买，没有的，但我没有找到，0.01MM我是估的，用细沙打出铝层），里面就不能有，如果有可能就会有问题，那是介质波导的事可能算出来有问题。
问一下 aximpda  我的开槽外面有一层漆 那是不是 要 打磨掉 效果会好一点？？？

aximpda

最好不要那样干，我的外层（氧化铝）这一层我估计是0.01mm,我计算时用了这个数据的。上漆我是没有想的，如果厂家在上漆时是考虑了这个Thickness of Cover film厚度，打掉后可能不好。
开槽没有那么神，我自己太清楚了。有点误差是允许的，只是会少增益多点驻波。

aximpda

最后的鸭脚：

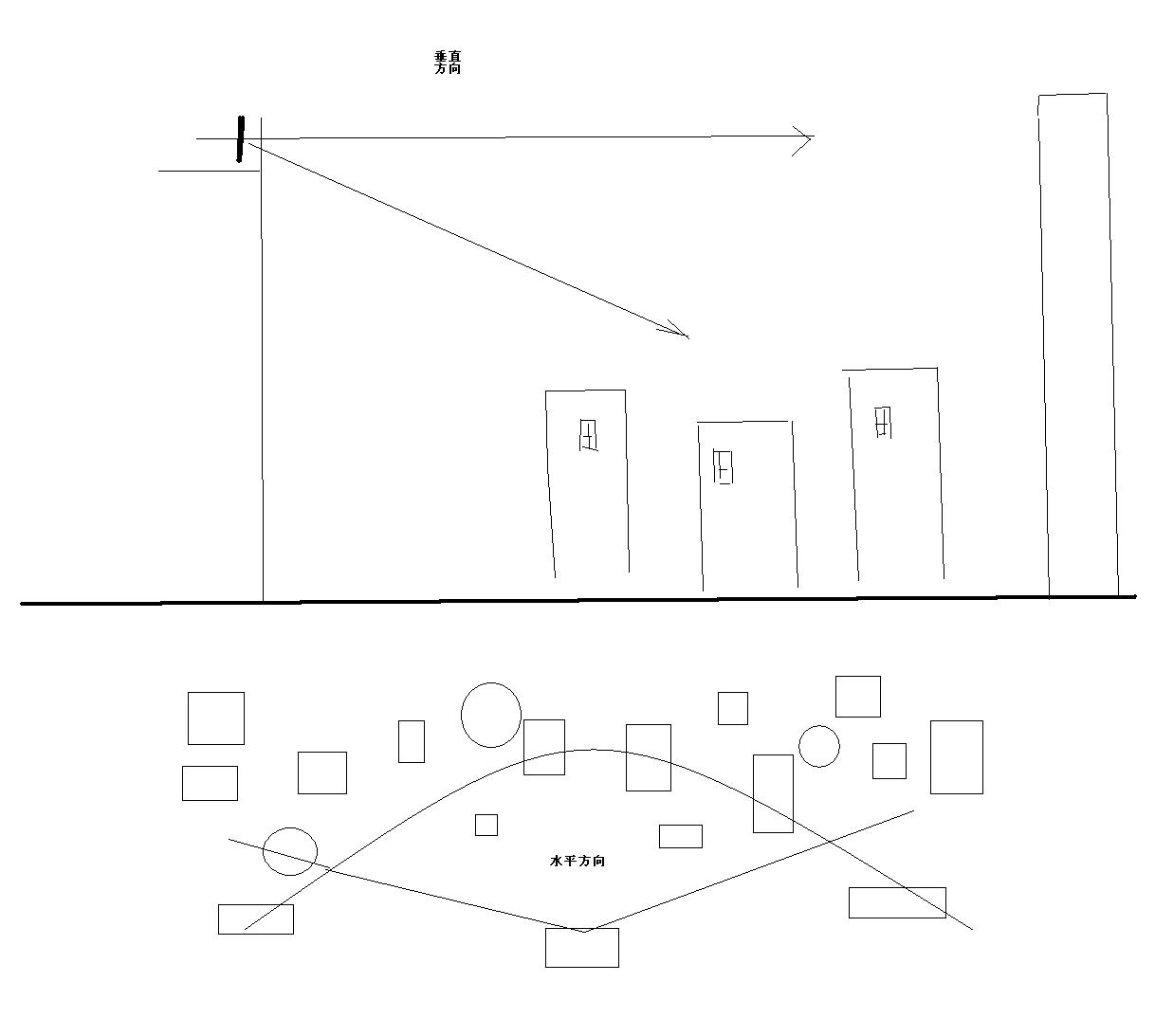

我的使用环境，远处AP是和我相平的高楼，开窗下是片低于我的楼房。资源很丰富，开窗面阳光直射，平板架铁栏上已晒坏一面（PCB板变弯），窗外高层不容许架如何东西（可能是怕天线引起血案吧），开槽天线给点角度增益就上去，所以还是要点角度，有个10度就够了哦。水平方向140度我窗外也就这样，要看180度我的头都要探出窗了。

aximpda

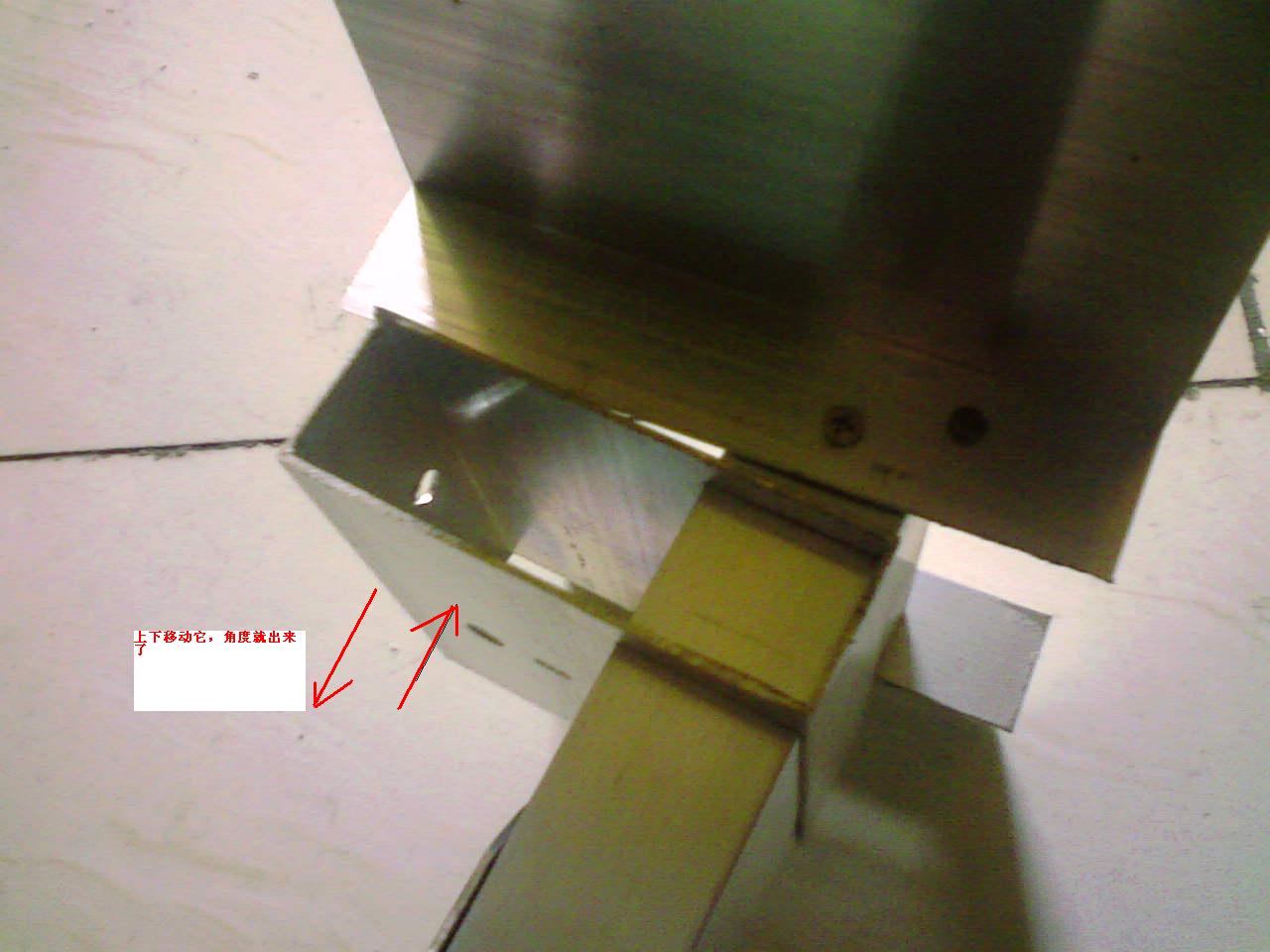

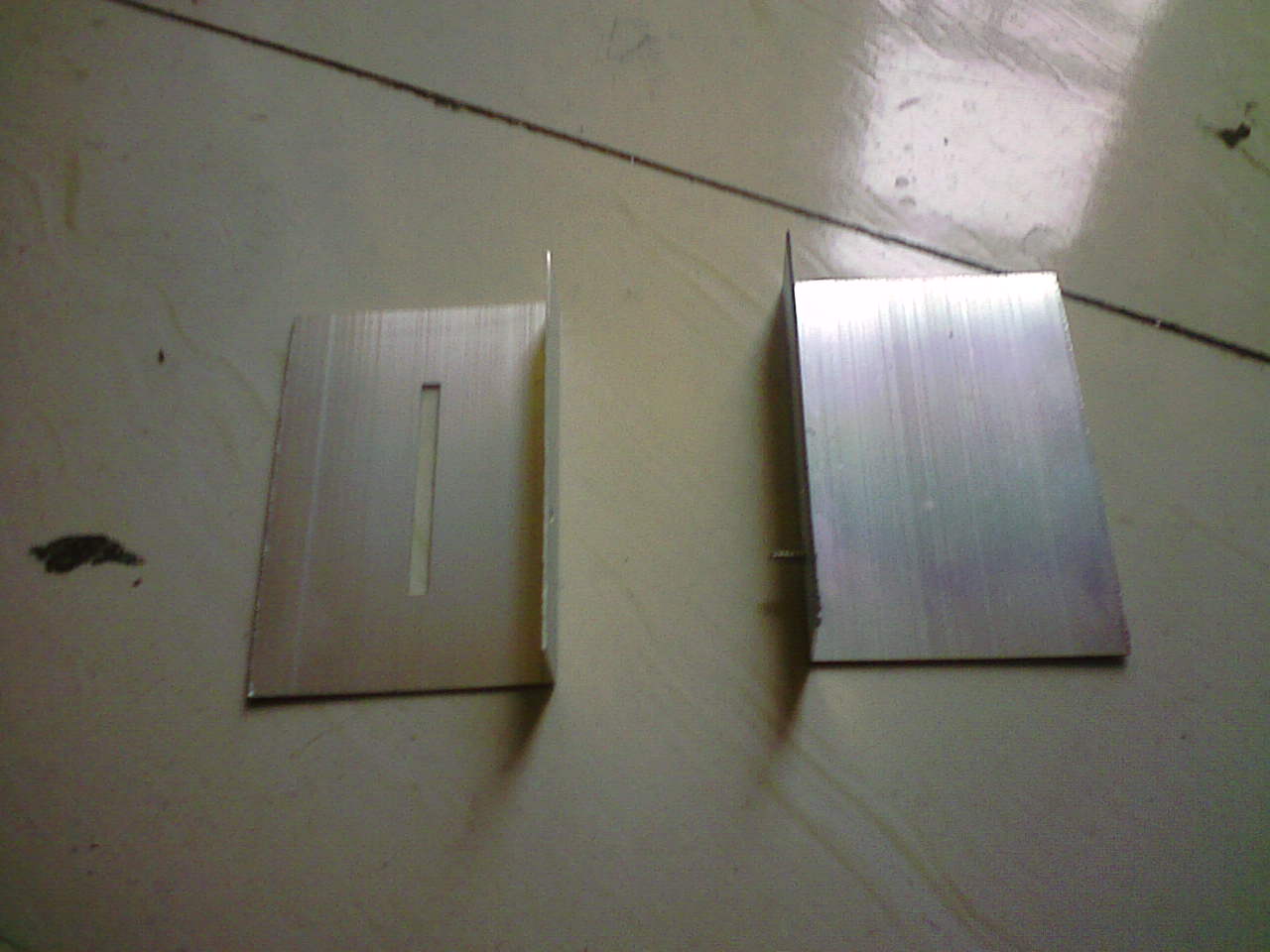

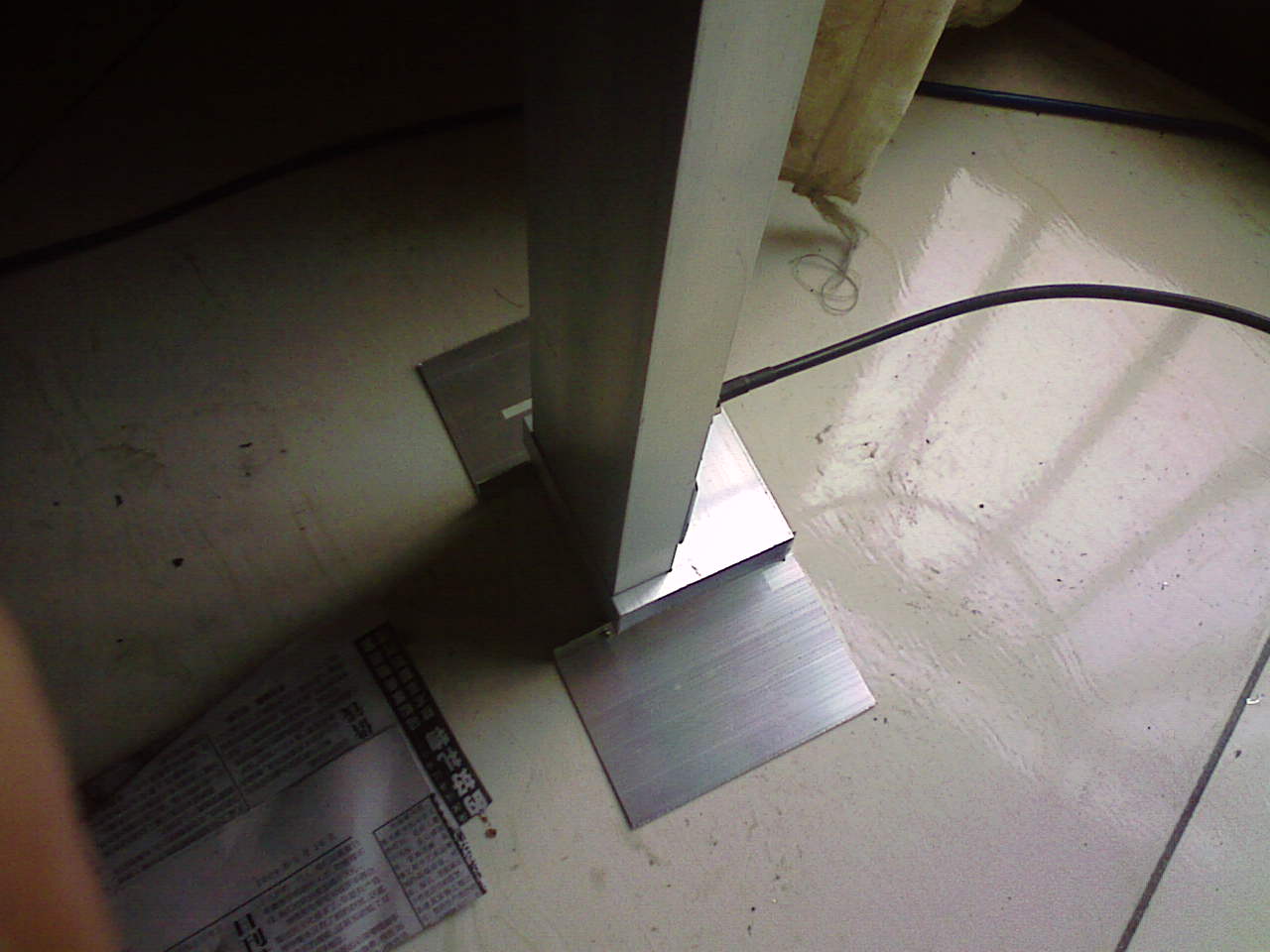

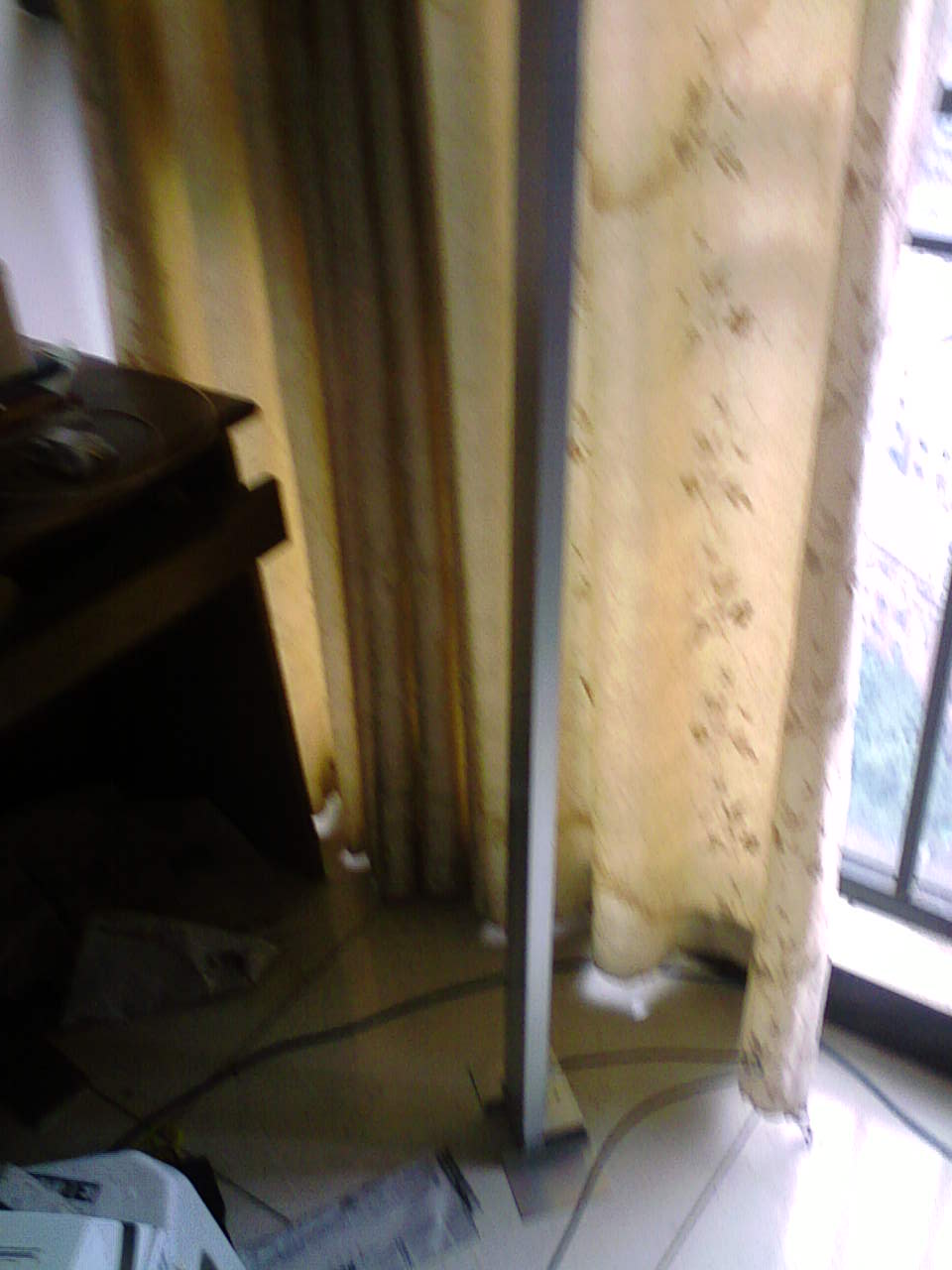

我就做了个架子来放天线，调整天线不弯腰，用脚把滑块上下移动角度就有了。图示一下。图中的一颗直攻钉是先位的，不使天线后仰。

aximpda

aximpda

aximpda

aximpda

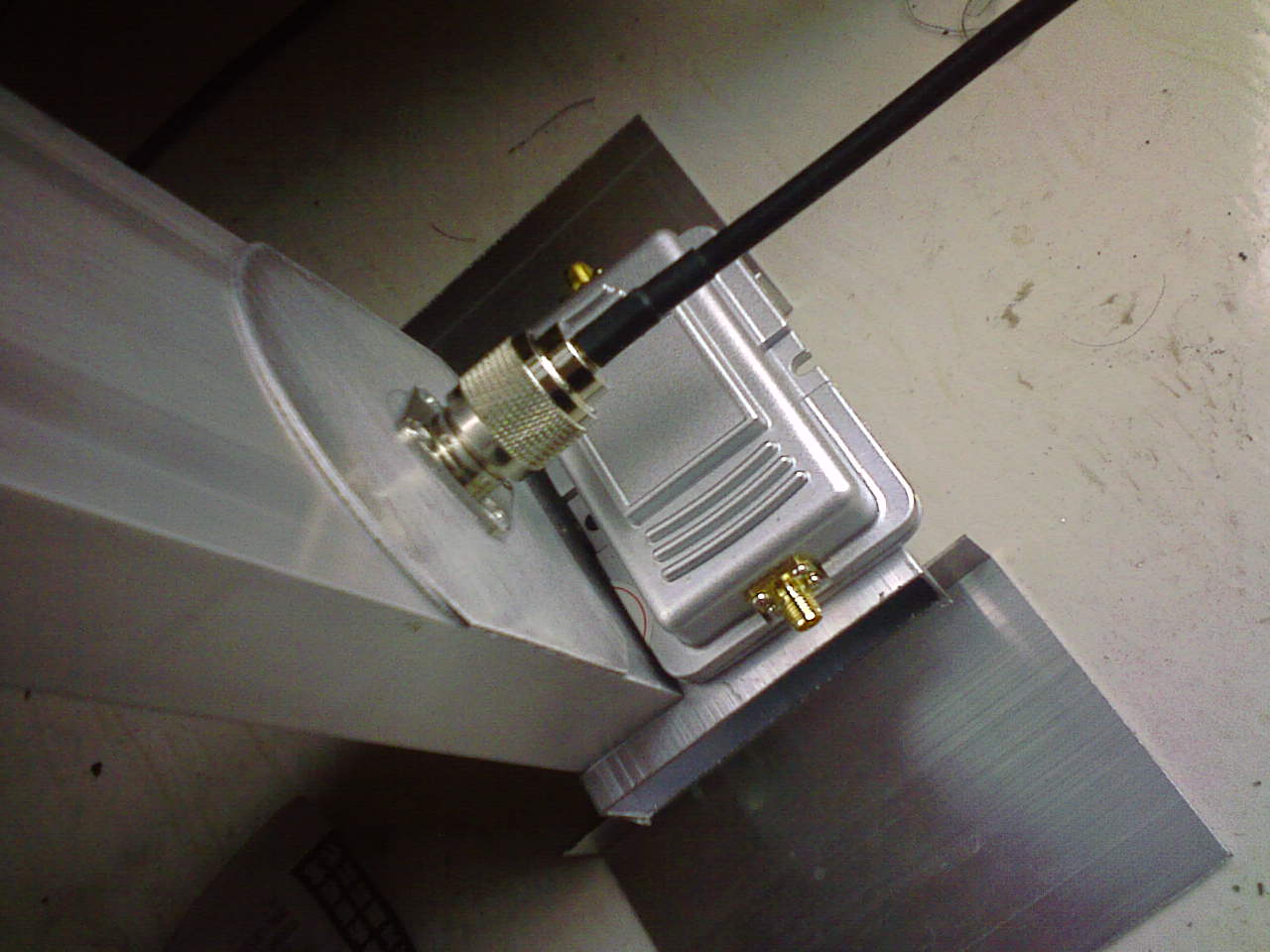

为上远方的AP可能有2公里，我要上这个东西，正好用上这个卡台。
