手工DIY适合自己的开槽天线

aximpda

10.将来的想法：

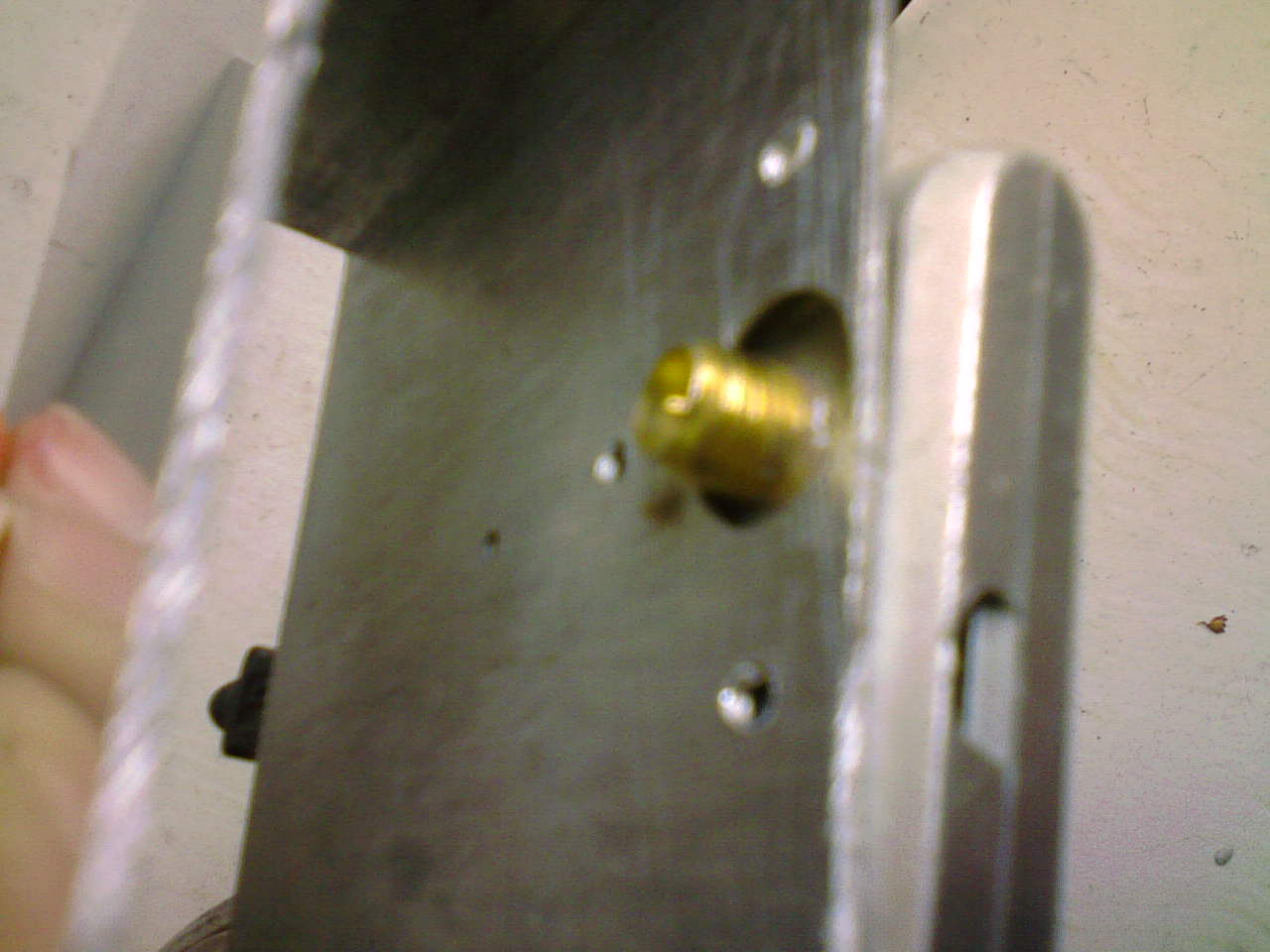

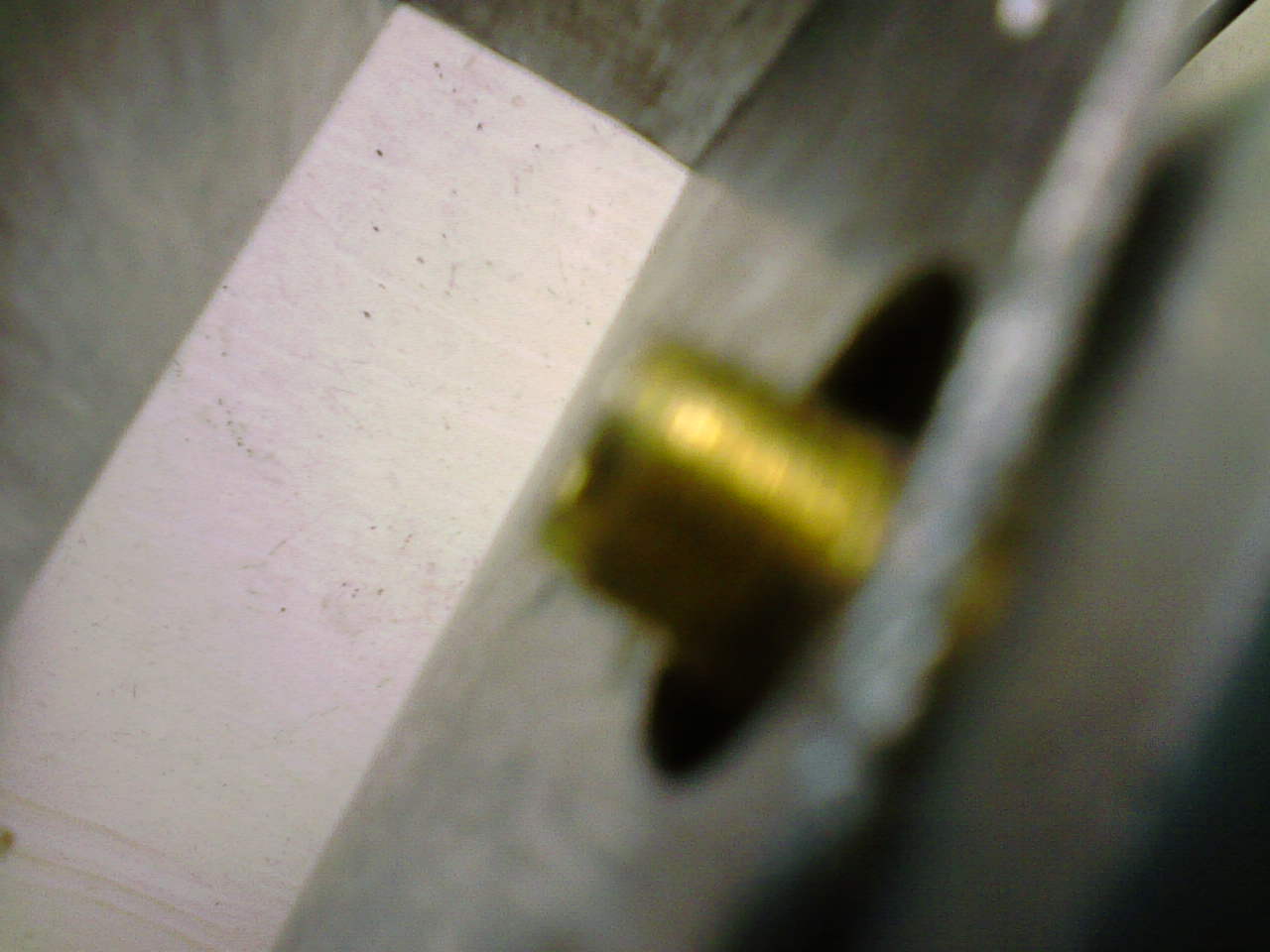

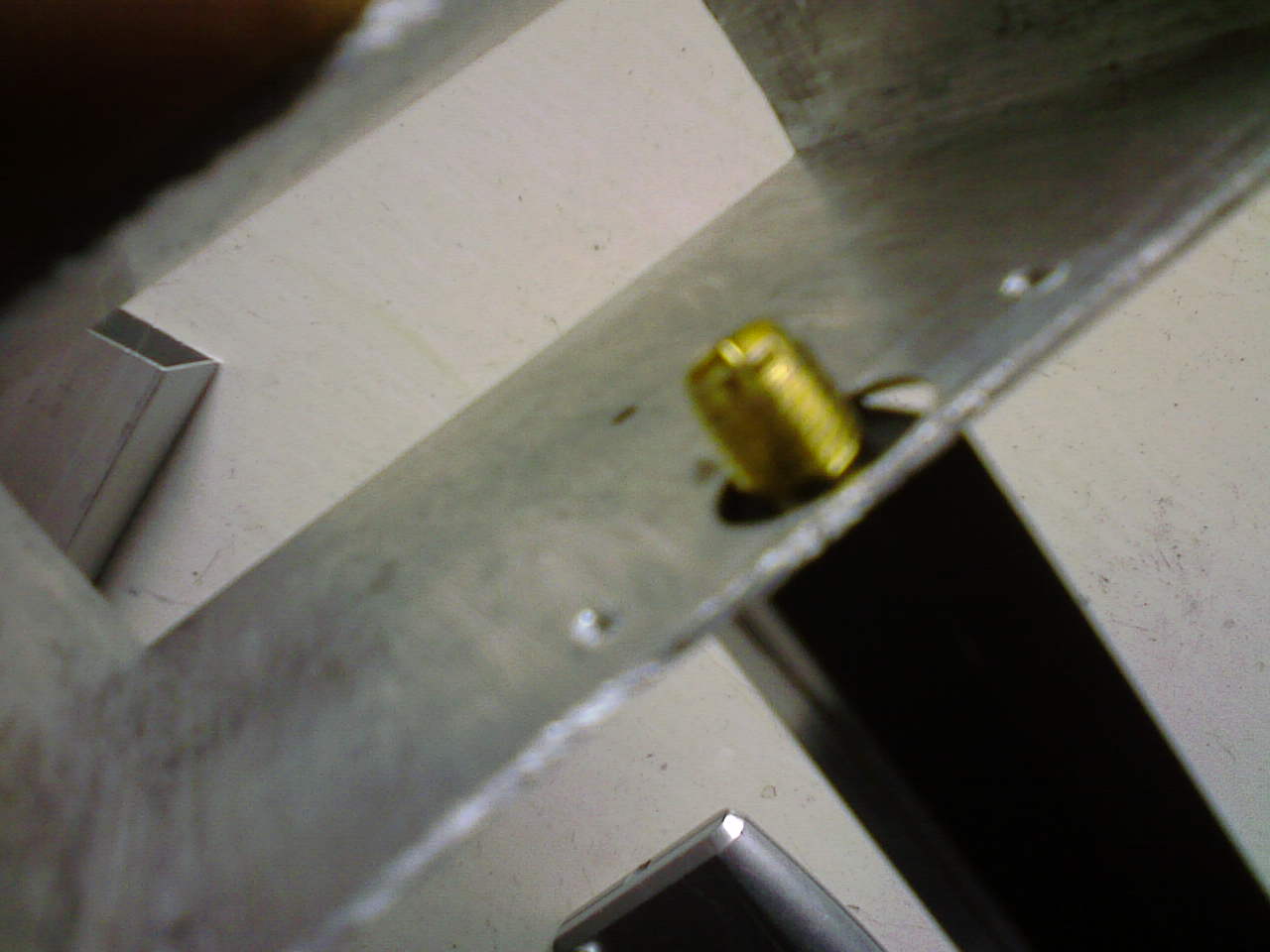

想这样，用SMA上焊探针等，直接探入谐振腔，不用馈线（探针还可调进旋出），也想两条开槽用波导接起来（可能要用铝焊）如图：

aximpda

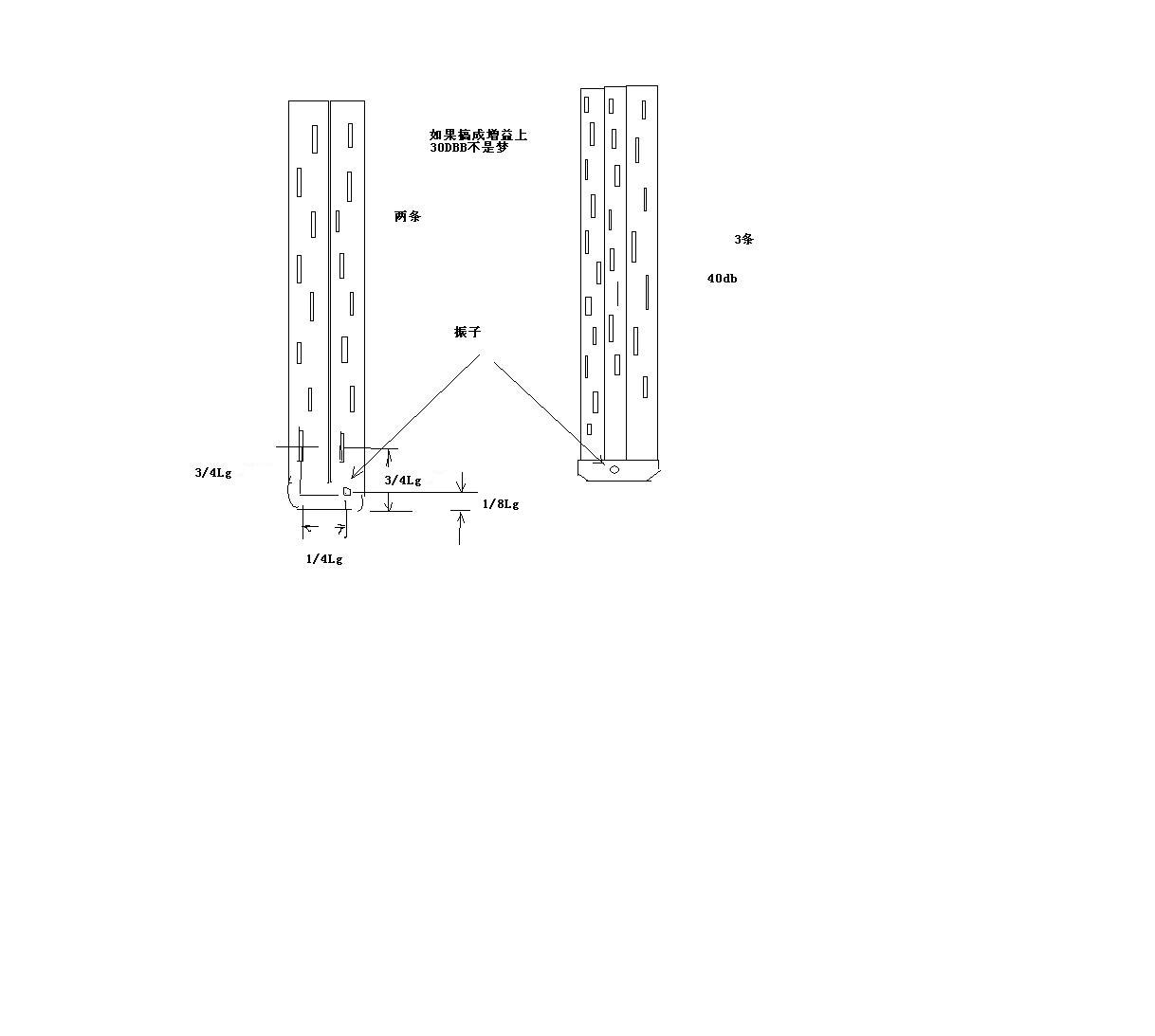

这次手工开槽很大目的就是验证赫兹计算器的3/4Lg和论坛上计算的Lg,现在看来它们都可以用在80铝管，对多出的1/4Lg,有条件的朋友可以试一下超过40DB增益的天线。我画了个图示意。
也想请会模拟的朋友算一下是什么结果。可能想法又点天真，但只是想法。

vodka

看完楼主的系列直播不禁感慨万分,   楼主的手艺以及恒心和毅力确实令人钦敬.

     如果让俺做个类比的话,  就象看到了八年抗战时八路军研制三八大盖的的 AnyWlan 版,

      DIY 大赛的第一名如果不颁发给楼主的话,  俺就再也不用这个ID上 anywlan了.


p.s.

如果大家追求的是 dB 值,  最容易的难道不是螺旋天线吗?  1米长26圈就能达到 20多dB了,
就算接收线极化也不差啊,  而且指哪打哪不比折腾开槽简单么?
不过也许大家追求的那种 high 就是要克服万难, 为天下不可为之事, 呵呵.


末了也谢谢楼主给俺的启发,  那就是'一日一钱，千日一千；绳锯木断，水滴石穿。'

aximpda

最后的图纸：

aximpda

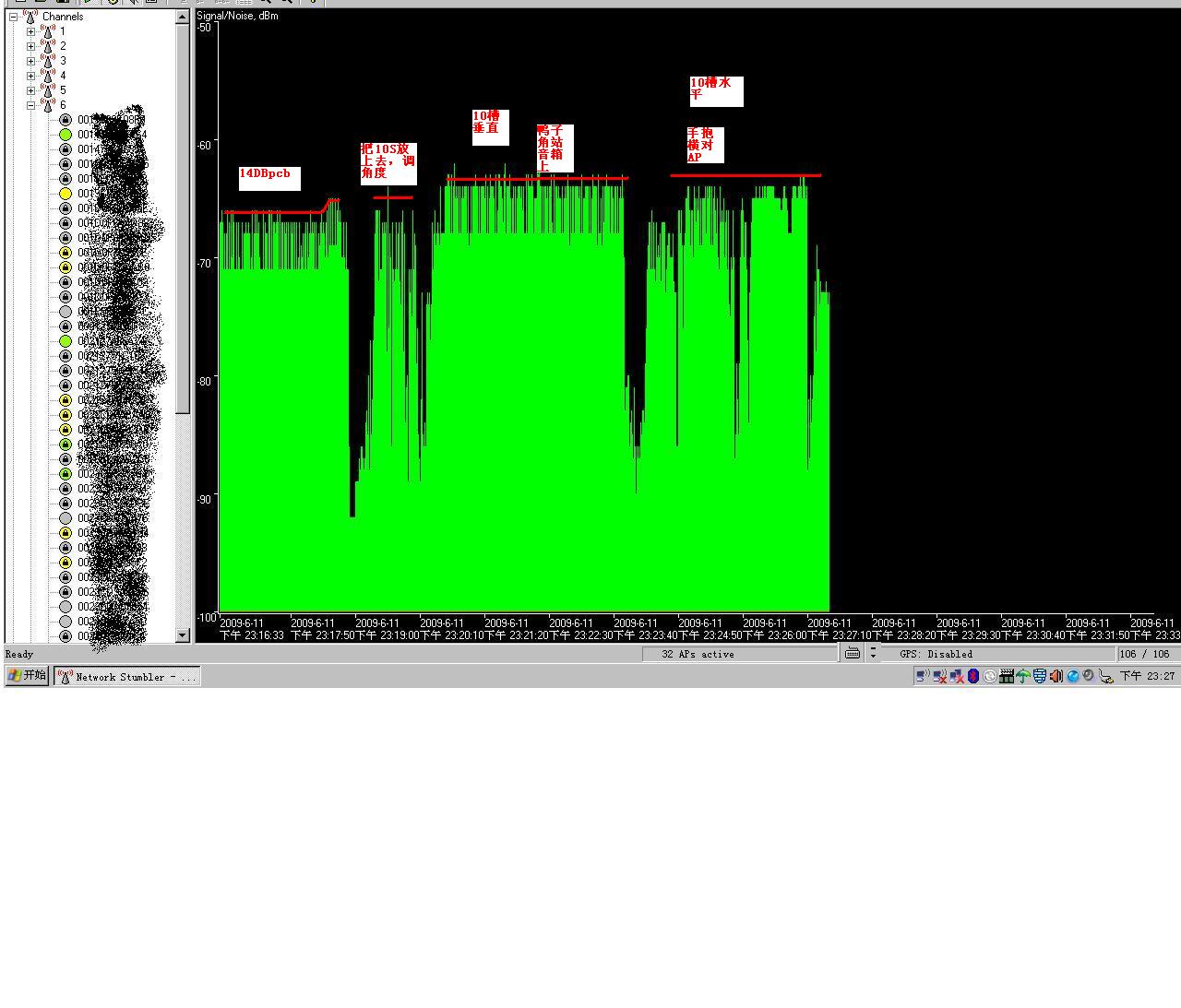

有了鸭子脚我可以上个测评图了（用瑞银卡）

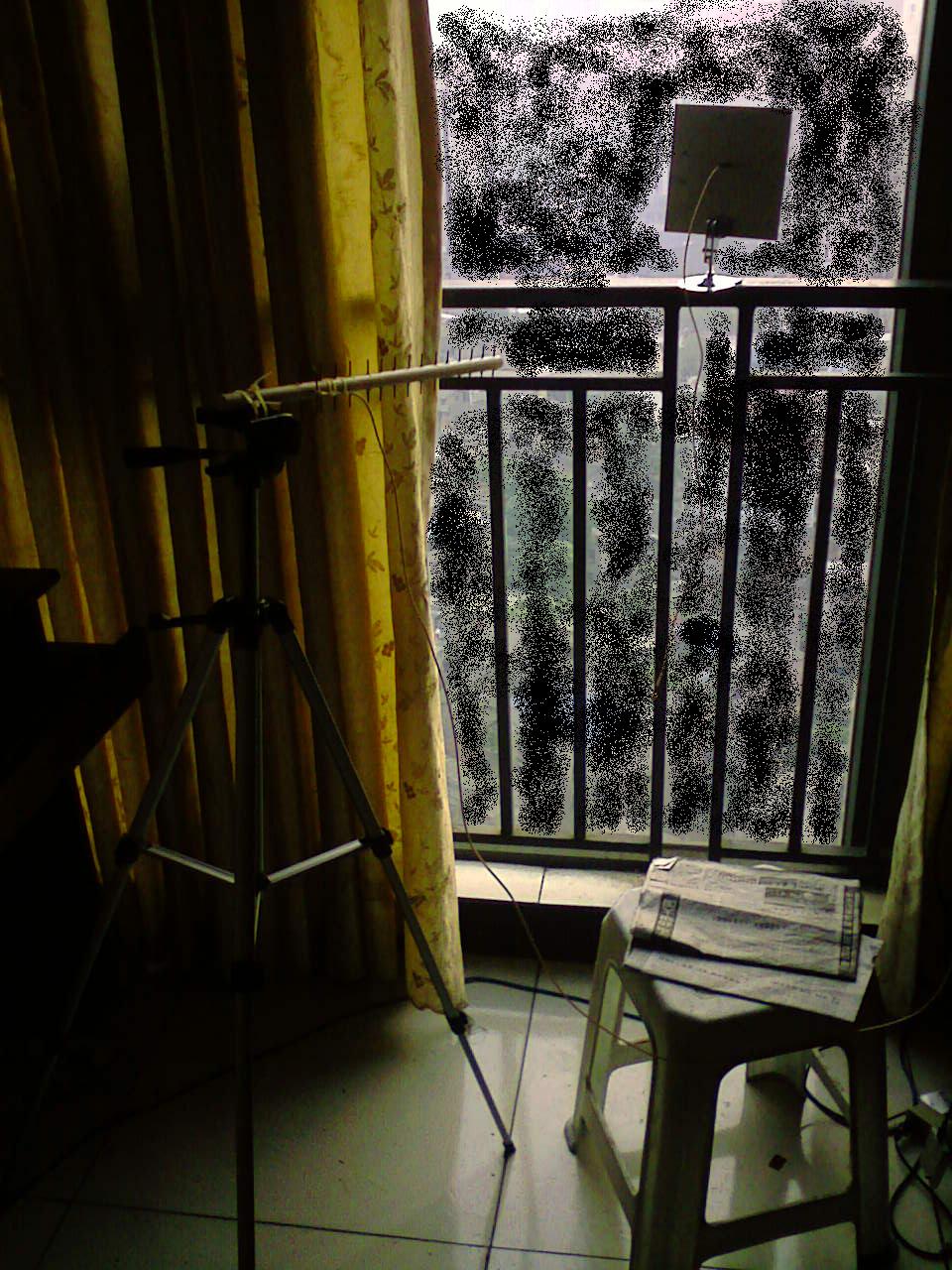

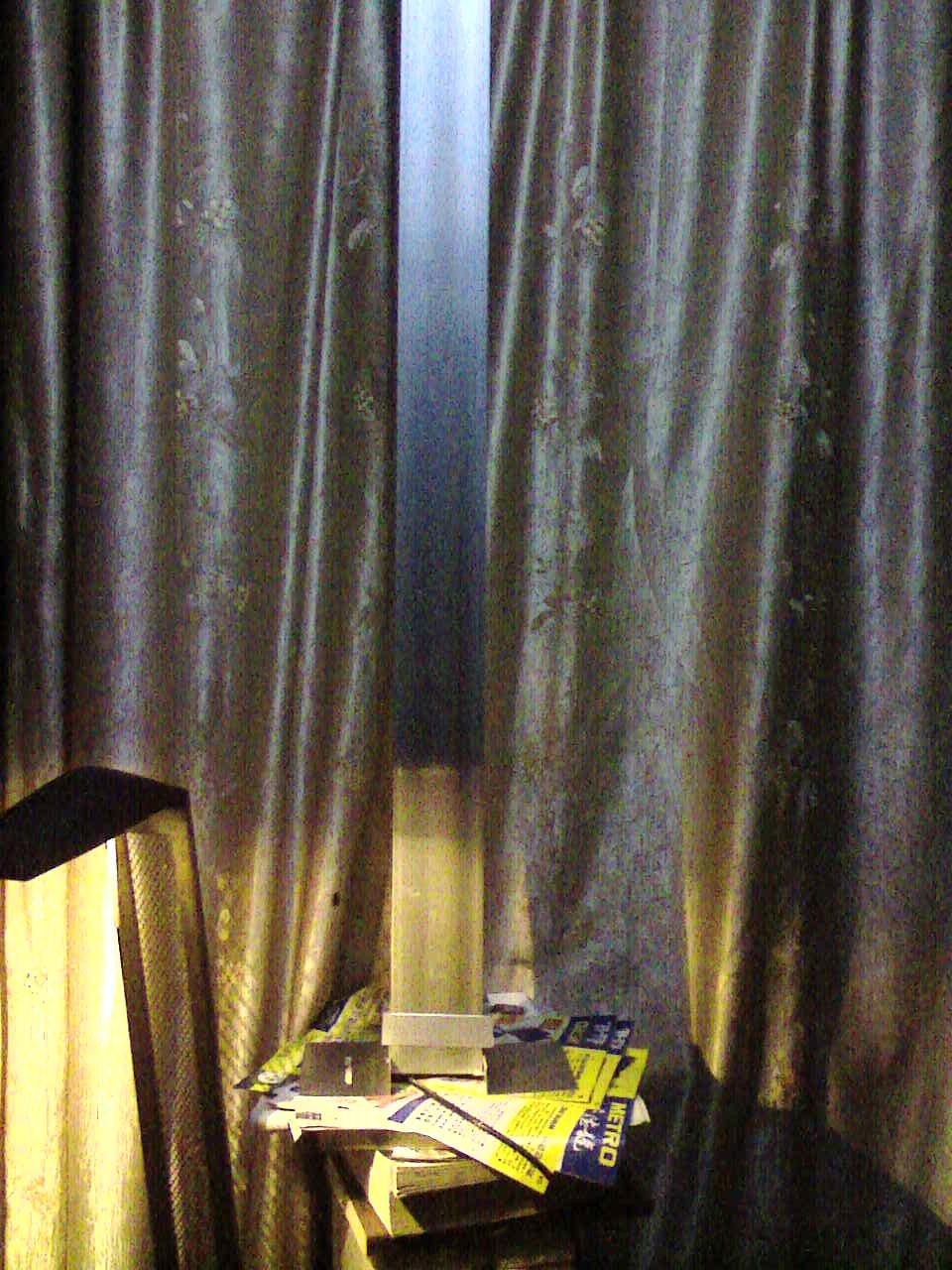

14DB平板站在铁栏杆上只有玻璃挡住(前面已有照片），10S开槽站音箱在垫上基本书后上也只有玻璃挡住，都是定向型很公平。AP是11CH的那个没有变。14DB平板对我来说就像搞飞机的人遇到音障一样，几次在这里受阻，今天，终于冲破。这样我在铁栏杆后，取一点角度，牺牲一点DB就可换下14DB（它原来就站在音响上，几次掉下来,放铁栏上晒一天的太阳，它就完蛋)。
对这个鸭脚设计也很满意，不用调螺丝，拉动直线拉动卡子就可15度调角度了。有空我在上图可能可以改进，可能有坐标刻度尺。

yinchaoting

计算，上图上尺寸，期待中

a39765

学学。。不错

aximpda

11.最后篇--几张图：
    注：本人对测试图都是有真实性的
   如果你要DIY开槽天线，有了数据后，开槽一定要认真。但对待两个封壁你可能也要付出不少的精力，反射板和WG壁是不同的东西，WG壁更要注意电位平衡和电器接触良好（又不能使波导截面变形），我上一张调试图，只取了一段，期间都是移动上下壁，天线要不断小范围对角度，看了这张图，想开单面32槽的朋友最好想一想，除非你的天线环境不是衡温，如果你开32槽，我可以保证你的天线上午一个样，下午一个样，晚上又是一个样。铝管的热胀冷缩很厉害，我的16S长度接近1900MM（Lg下封），经常搞得我太阳一出增益高，不见太阳增益低，有时都想搞个另类的温度计了。

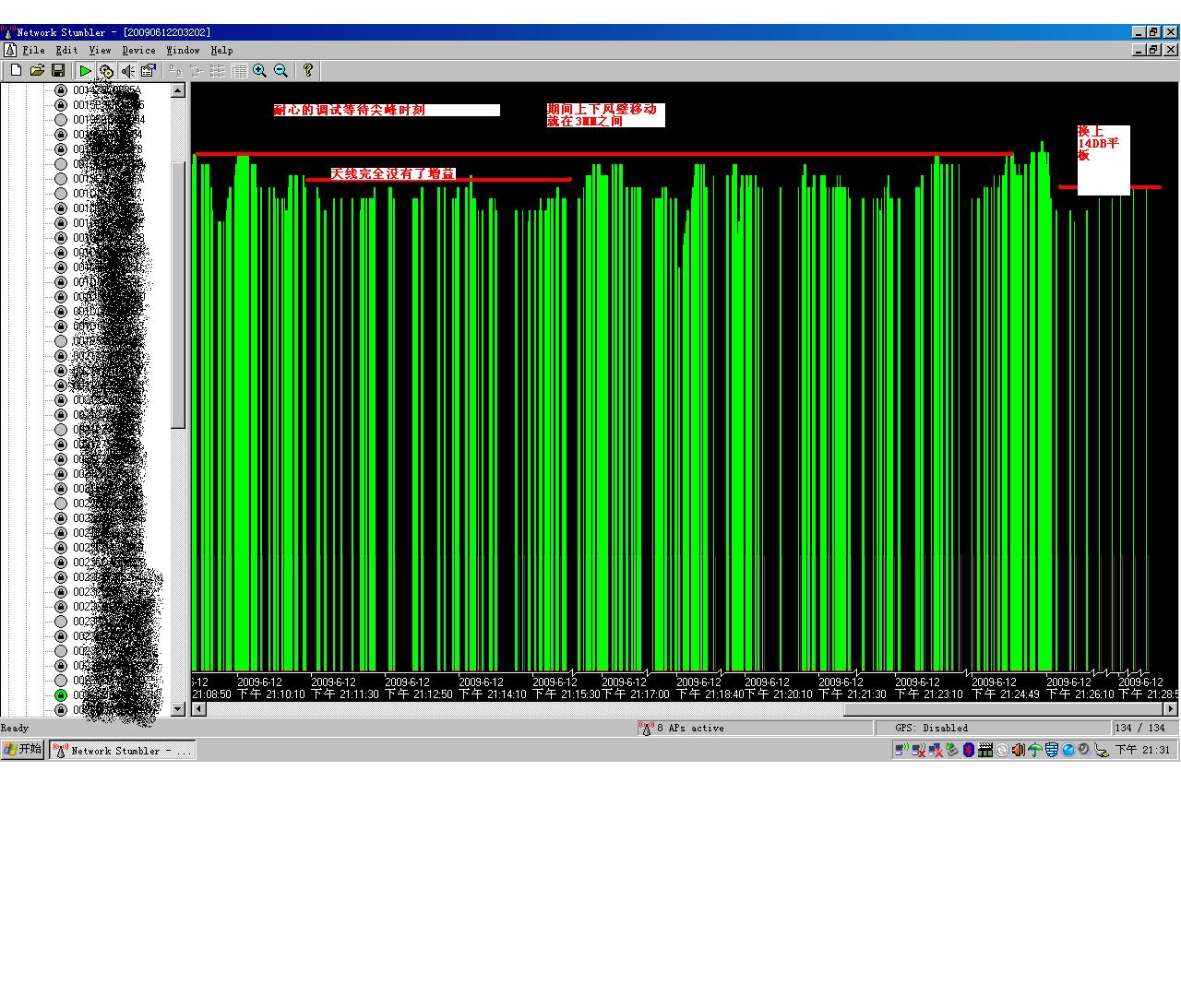

  我上张调试的图--耐心调试等待尖峰时刻：

aximpda

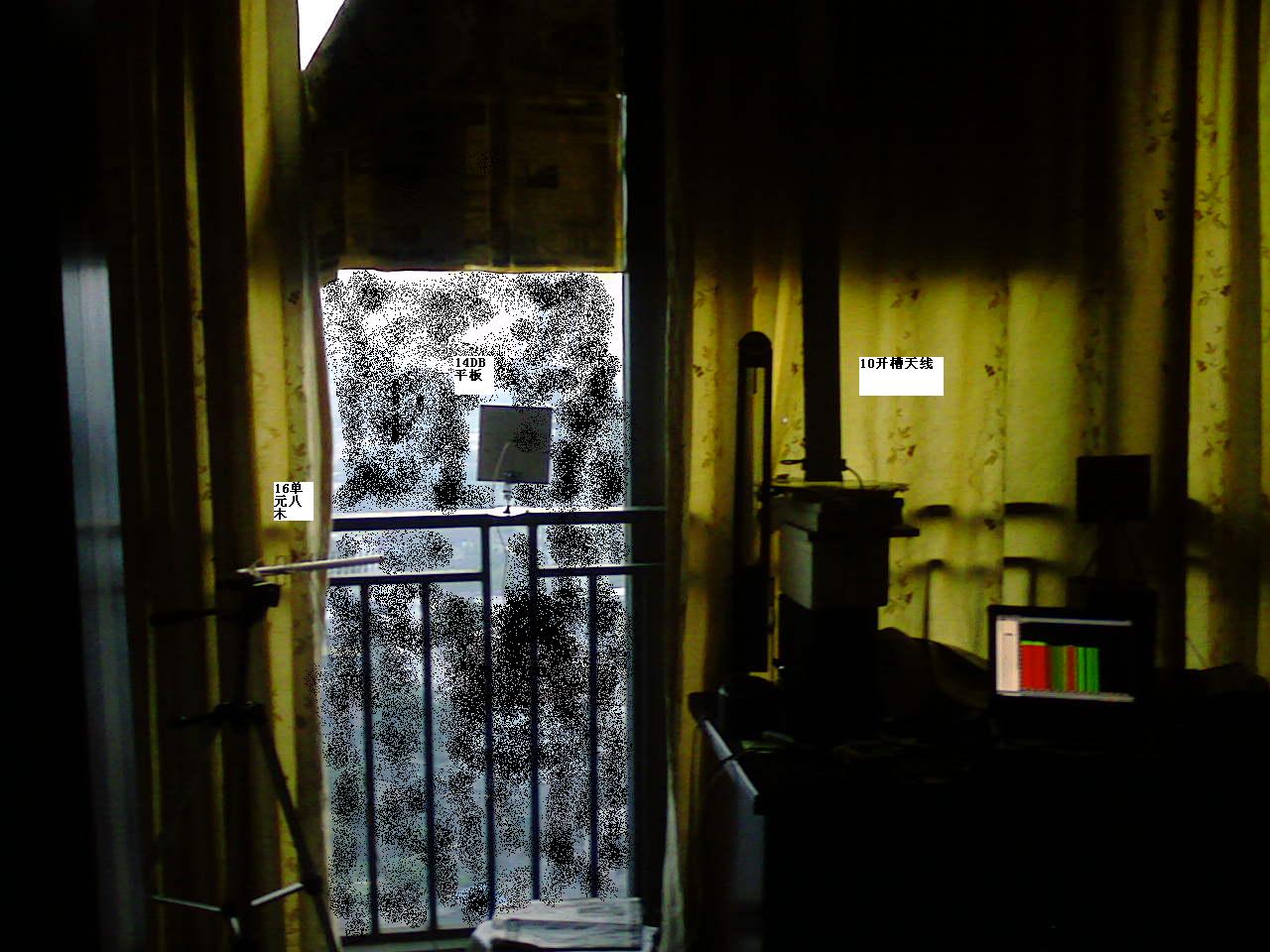

和两种天线对比：

aximpda

aximpda

有些很远的AP，平板都没有办法对（只有偶尔收几条线，随你怎么摆，极化转90都也没有用），但10开槽能收到不错的信号，看样子开槽在远距上有很大优势。也是开槽天线给我的意外惊喜。开槽天线还是有点神奇！
  如果配上放大器1W的能上多远，我要试。
    振子的简单同轴适配器我已想好，有车床的朋友可以搞个基本的来用，用车床把现在N座的固定法兰打掉，在外面攻丝，再做一个有内丝的法兰盘，这样振子可以在法兰盘中同轴旋进旋出，上下封壁也可用螺杆机构的旋转方式来推进拉出进行更精确调整，太多太多需要DIY,继续DIY吧，朋友们！
   对这个结果，我在后来的几天，把制作重心偏向了对开槽口的光滑度打磨上，特别是窄边（用木条夹细沙布），现在，增益又提高了些（这种提高可以在有没有信号条的下拉丝或者多与少来判断。没有在上图望谅。

谢谢朋友们的鼓励
                                           -----完----
