[天线组] 手工DIY适合自己的开槽天线

[复制链接]

90

回帖

217

积分

87 小时

在线时间

少尉

注册时间
2009-4-30
金币
117 个
威望
0 个
荣誉
0 个

尚未签到

发表于 2009-6-2 16:31 |显示全部楼层
祝你成功,,,呵呵
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 20:42 |显示全部楼层

4.开槽天线的几个主要部分:

本帖最后由 aximpda 于 2009-6-18 13:41 编辑

4.开槽天线的几个主要部分:划分天线工作部分我们可在制作工艺上更有制作重心
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 20:46 |显示全部楼层

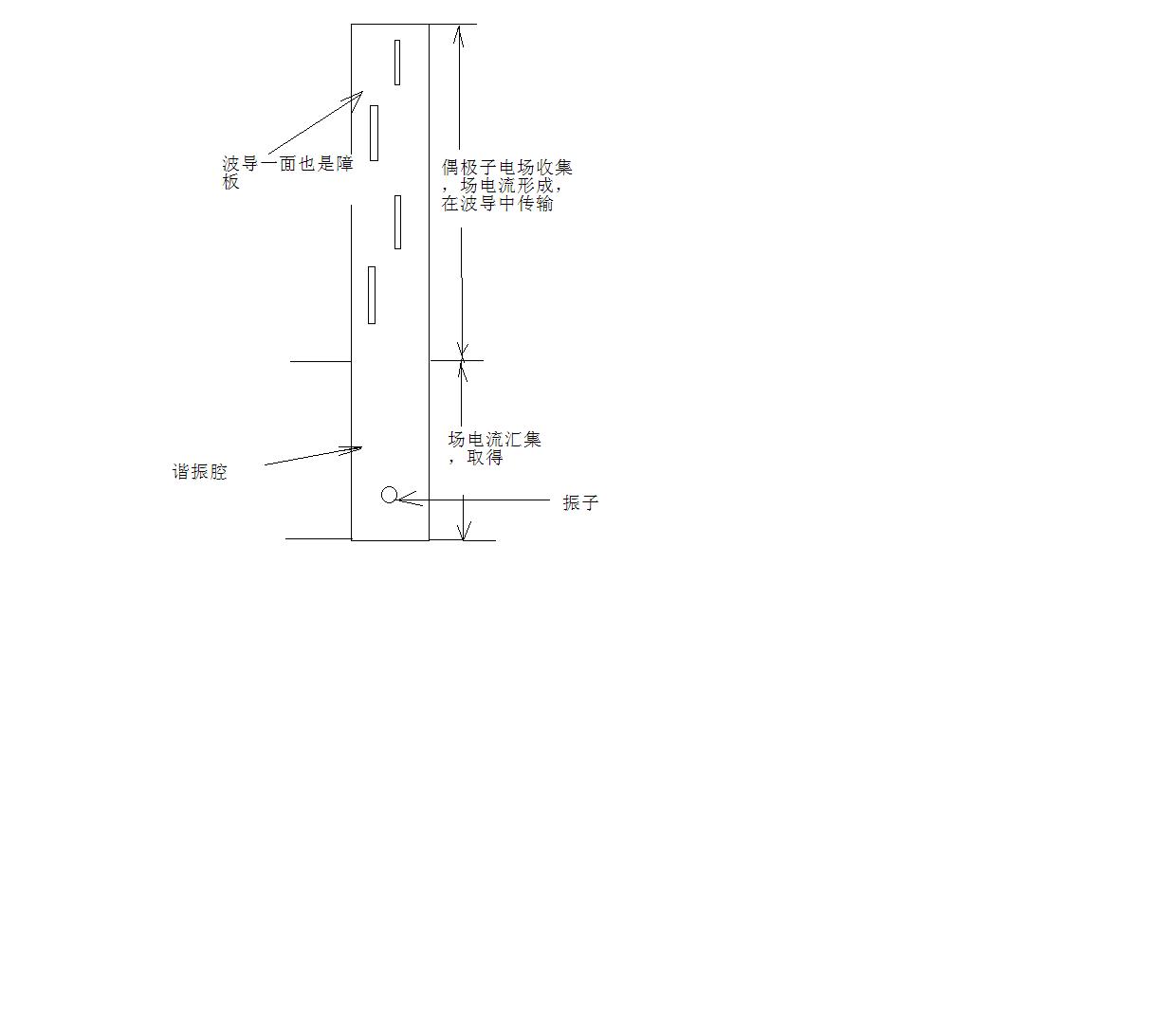

开槽天线的两大部分。

本帖最后由 aximpda 于 2009-6-19 14:00 编辑

开槽天线还有许多,谐振部分也有多种,振子(其实叫探针更好)安放方式也有许多。大家去想吧。
我们DIY不想太把理论搞得太深,什么都做不出来。
借鉴别人就行。
下面说计算,上图上尺寸。
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 20:59 |显示全部楼层

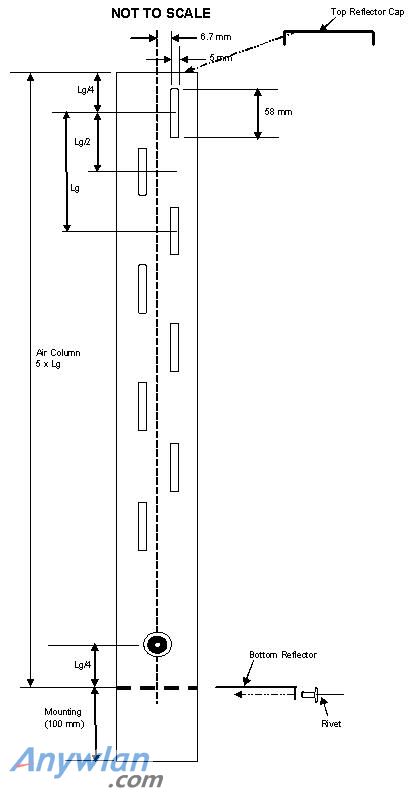

第一张参考图:

本帖最后由 aximpda 于 2009-6-13 01:18 编辑

第一张参考图:
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:09 |显示全部楼层
本帖最后由 aximpda 于 2009-6-10 14:36 编辑

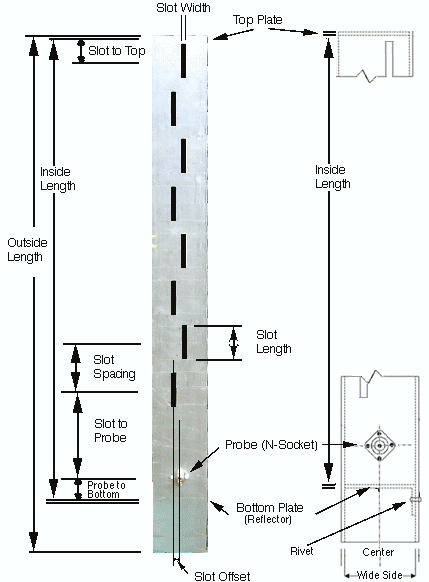

slot- 槽,长孔。slotwidth-槽宽。slot to top- 槽中心到波导顶壁,slot spacing-槽中心间隔,slot length-槽长度,Bottom Plate-波导底壁,slot offset-槽中心和面板中心线偏离尺寸。
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:13 |显示全部楼层
本帖最后由 aximpda 于 2009-6-2 21:17 编辑

上图中最大的问题是slot to probe,即探头位置没有。
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:22 |显示全部楼层

第二张参考图:

本帖最后由 aximpda 于 2009-6-13 01:20 编辑

第二张参考图:
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:25 |显示全部楼层
本帖最后由 aximpda 于 2009-6-21 01:11 编辑

上图有一些数据,又有点问题,振子到底波导壁位置有了1/4Lg(奶管天线的振子位),底波导壁到最下槽位置又不知道。
那把两张图和一起就行了。
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:35 |显示全部楼层

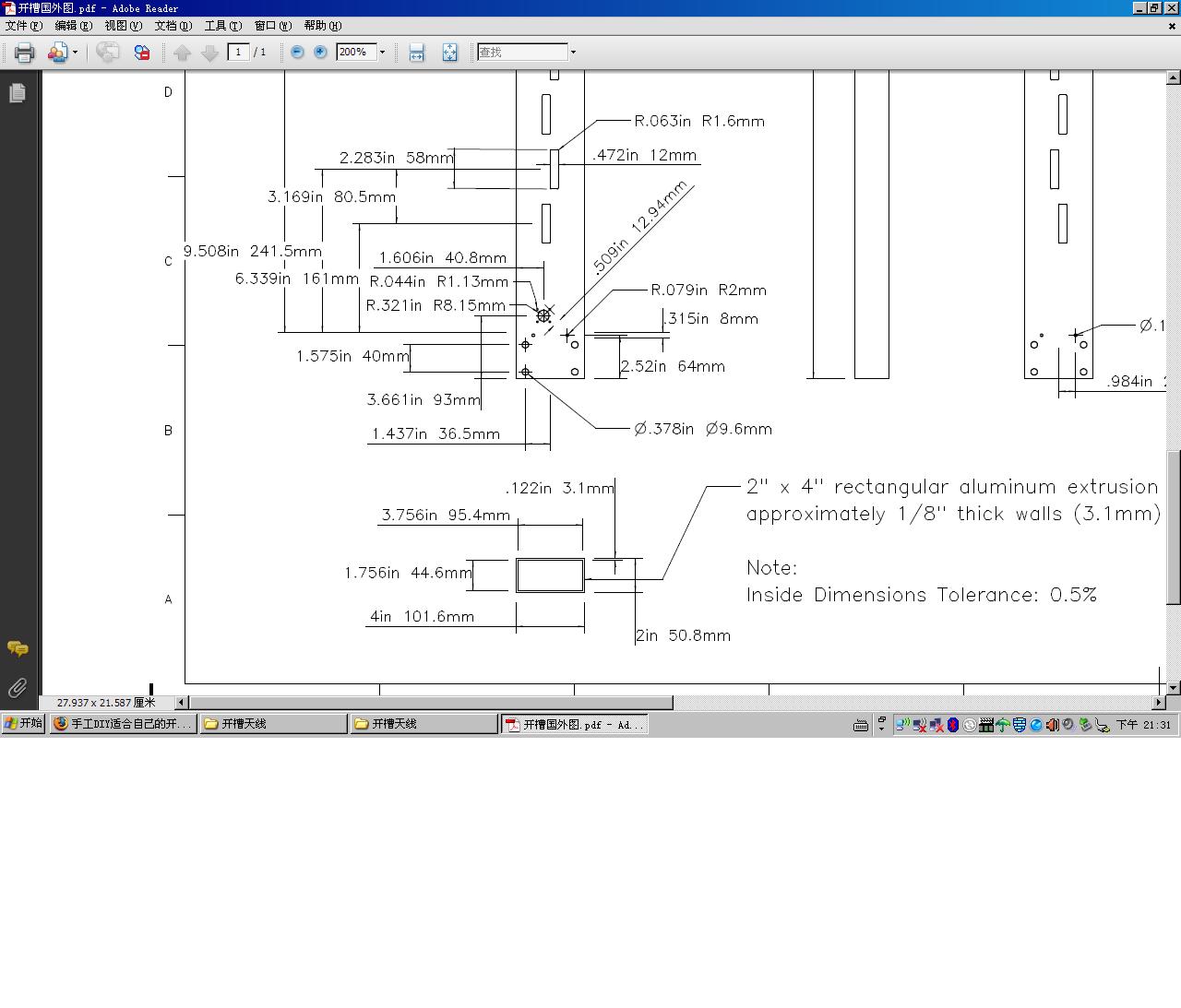

第三张图:

本帖最后由 aximpda 于 2009-6-13 01:20 编辑

第三张图:
回复

使用道具 举报

2494

回帖

4万

积分

2098 小时

在线时间

少将

鲁班小弟灌水天才

注册时间
2009-3-21
金币
39381 个
威望
85 个
荣誉
10 个
累计签到:224 天
连续签到:0 天
[LV.365]无线熟人
发表于 2009-6-2 21:47 |显示全部楼层
本帖最后由 aximpda 于 2009-6-18 12:34 编辑

第三张图最有意思,PROBE放在了靠最下槽一边。

后来反复想这个问题,总算想明白了,前两张图在对前面讲的偶极子问题考虑时,是偶极子对,即左右相邻的两个开槽为一组,它们的槽中心为两槽中心的中心。
第三张图是把每个开槽做为一个独立偶极子,所以中心的最后就是最后槽的中心。已最后一槽对增益影响最大为依据,把振子位偏向了它。
看样子都市对的。
  现在材料买好了,所有数据都要改,不然偶极子收到信号,形成场电流,再成为波导行波后,是不能在振子上汇集的。开槽天线增益也就没有办法实现了。
   当然,波导中行波模式可能也是有区别的,但PROBE偏向一边,是那种模式?
回复

使用道具 举报

316

回帖

3363

积分

264 小时

在线时间

少校

注册时间
2009-5-21
金币
2919 个
威望
6 个
荣誉
6 个

尚未签到

发表于 2009-6-2 22:05 |显示全部楼层
关注中,加油
回复

使用道具 举报

16

回帖

75

积分

104 小时

在线时间

新兵上阵

注册时间
2009-4-5
金币
49 个
威望
0 个
荣誉
0 个

尚未签到

发表于 2009-6-2 22:11 |显示全部楼层
落实好图纸,接下来就考验手工和耐心了!
