手工DIY适合自己的开槽天线

aximpda

8.开好第一槽：
手工开槽是要画线，但我们如果没有一个模版可能画10槽，10槽不一样。
如果有一个模版画线可能错也错在模版不对。
开第一槽就太重要，它花的精力占做全部天线的一半。

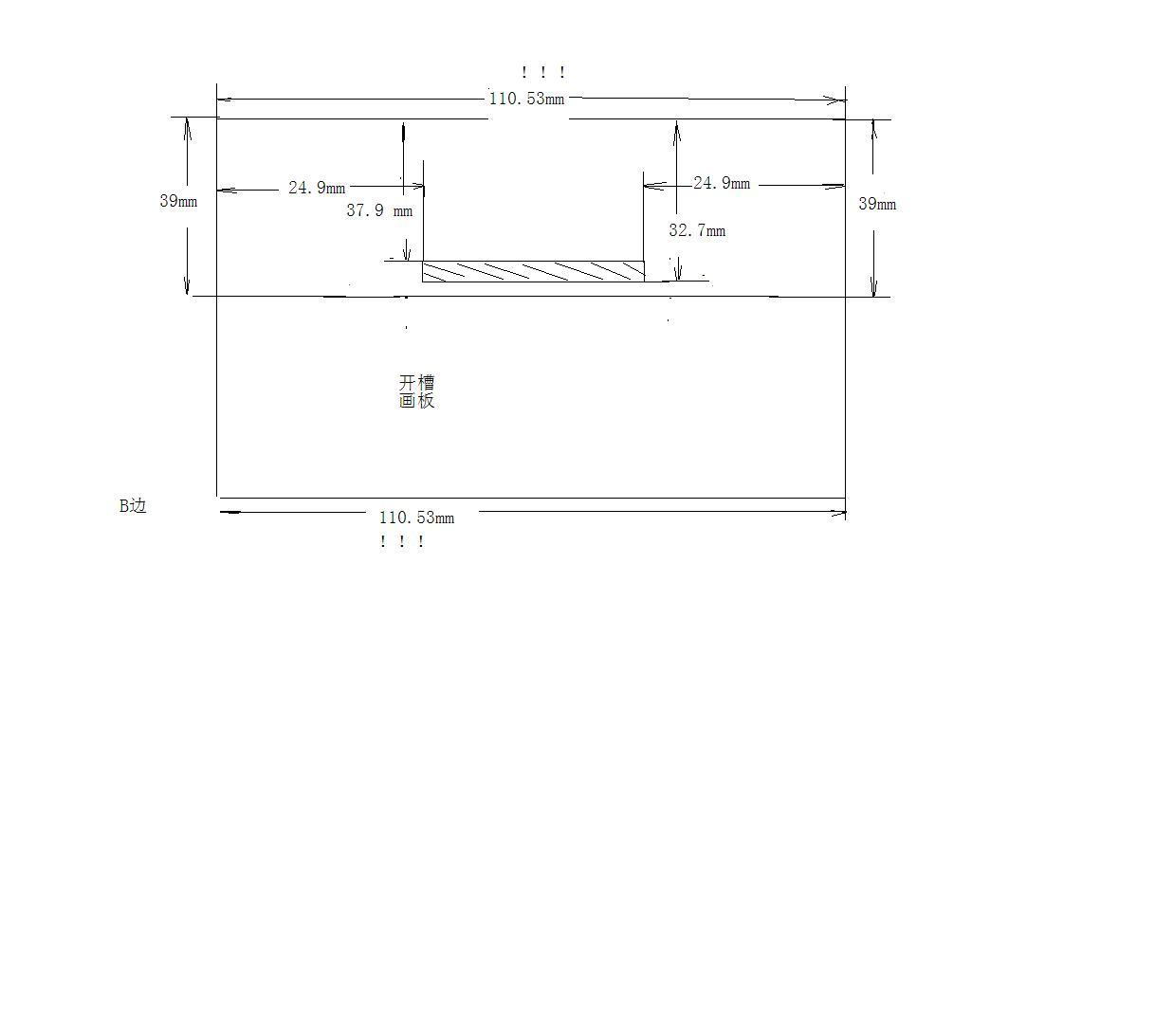

我先把最后做成的模版传上。

aximpda

aximpda

做这个东西我搞了两次，做废了两次，开槽简直是力气活，做这个东西是才是细活，天线口我没有用沙布打磨，这个东西我用料两张细沙布。
下面上下料图，注意钢锯的使用，我用得不好，每次锯铝管，次次跑偏，最后又回去找卖铝管的老板，发烟，求情。用他的切割机切下来，老板
这老板人很好，为满足我的精度，还把毛茸茸的沙轮换成了锋利的刀片。我运气不错。

aximpda

aximpda

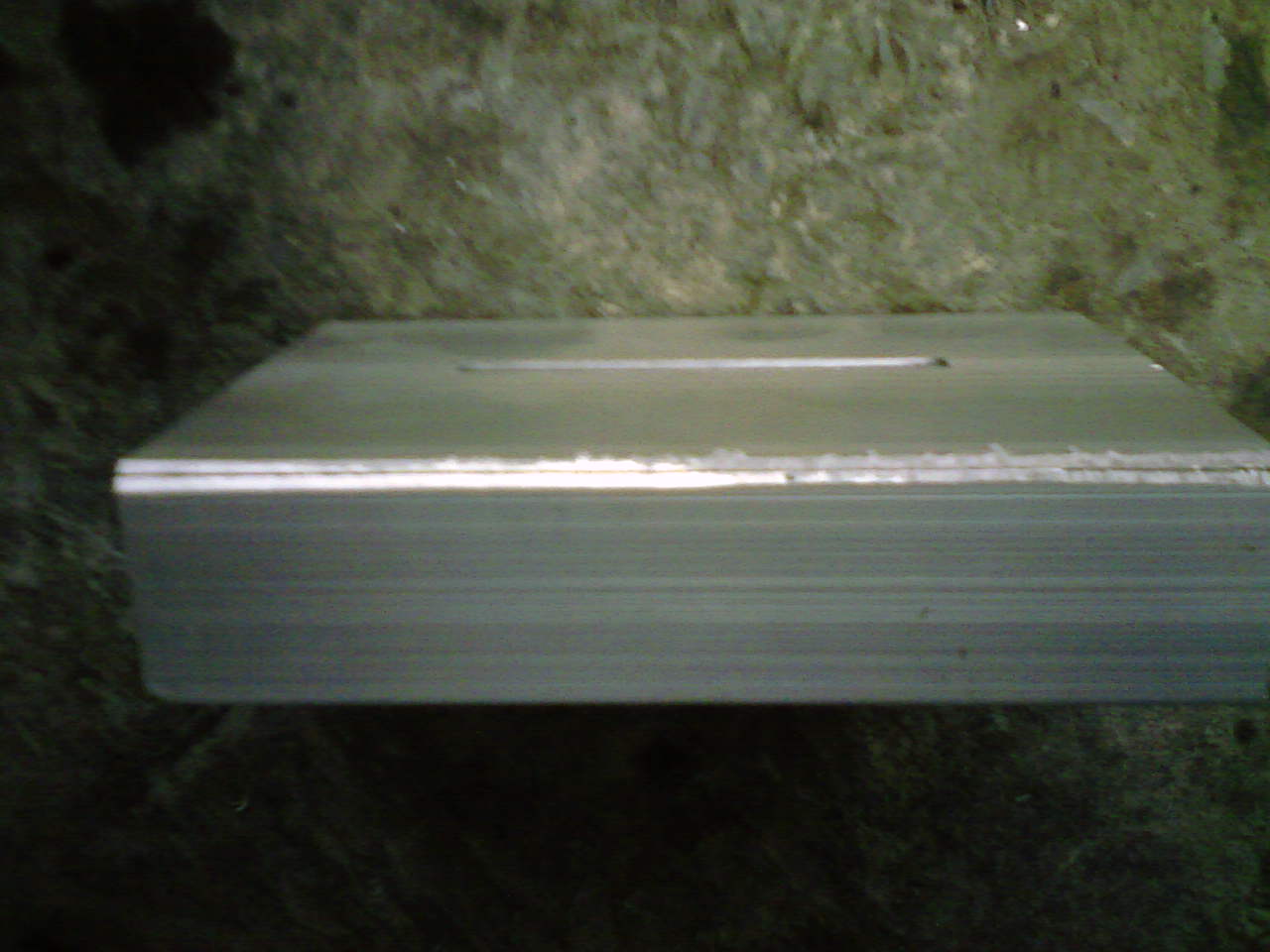

上面这个材料是我们在测量时，锯下的150mm料（大约）。

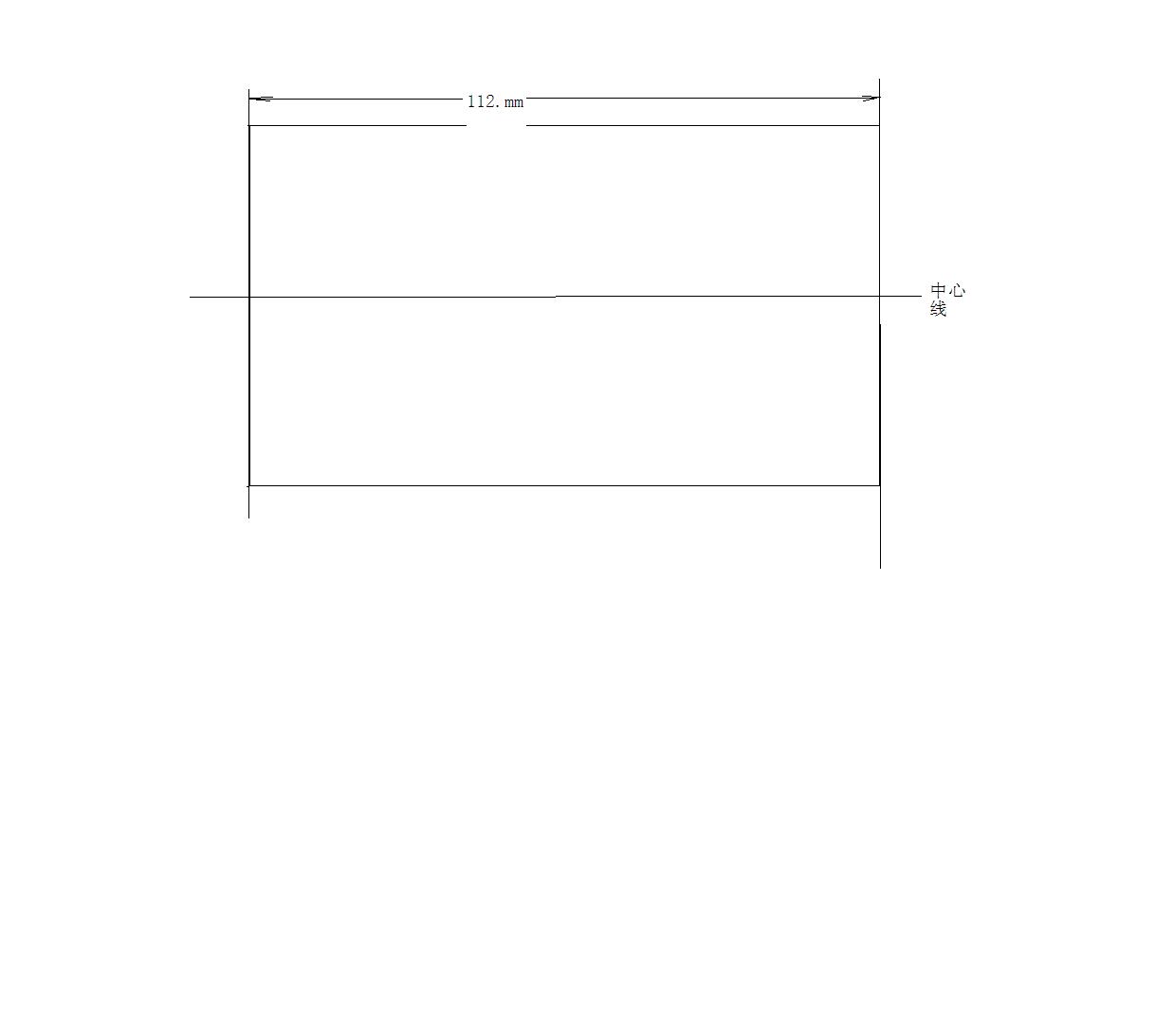

下面在毛料上画线。注意模版的中心线偏移量1MM

hjjdy0758

祝楼主成功！！

aximpda

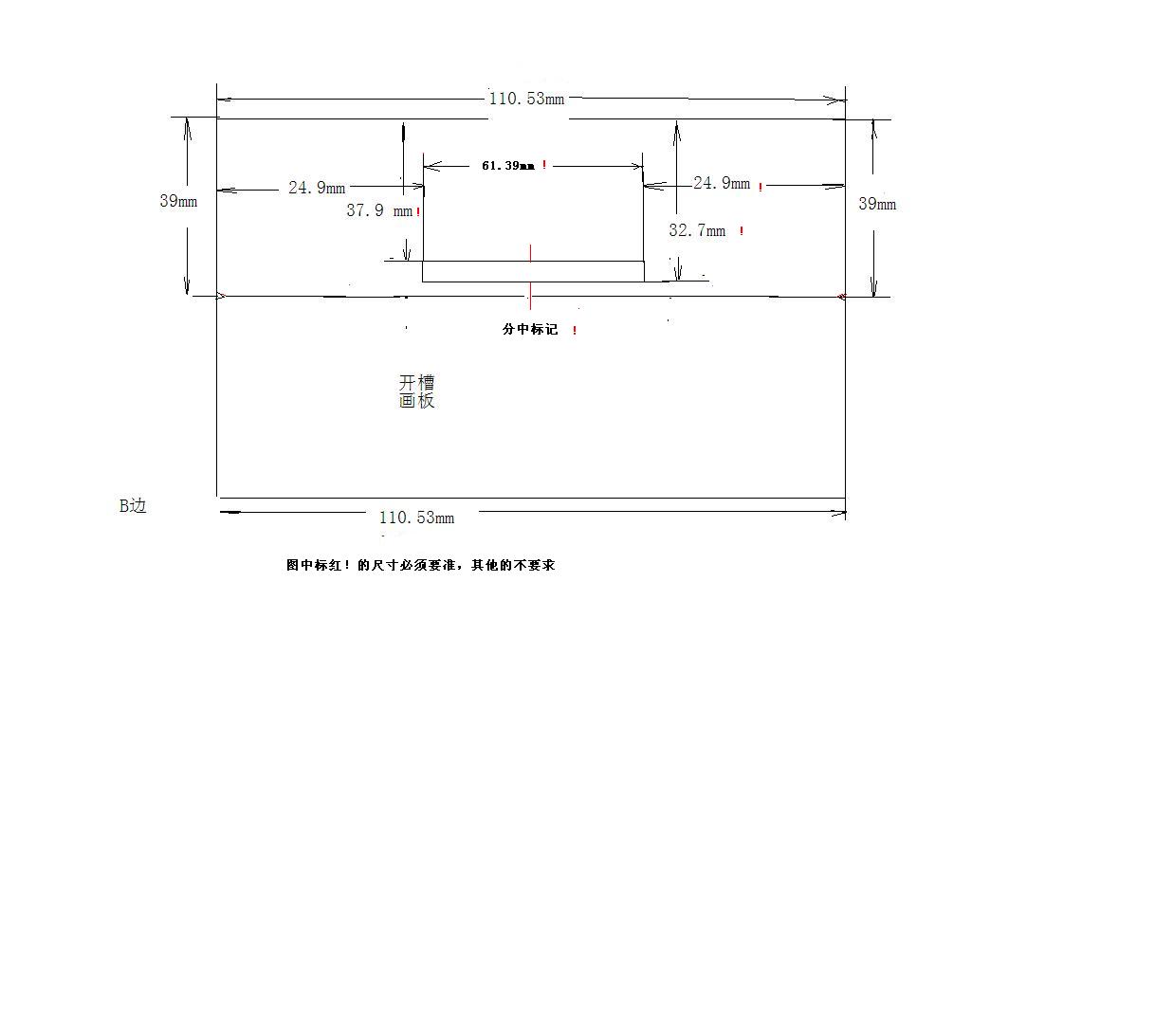

图中有！！！号的是必须保证的尺寸，卡尺精度打不到的部分也要估计来靠近。

aximpda

画好了线后，就要把阴影部分开槽挖掉。

aximpda

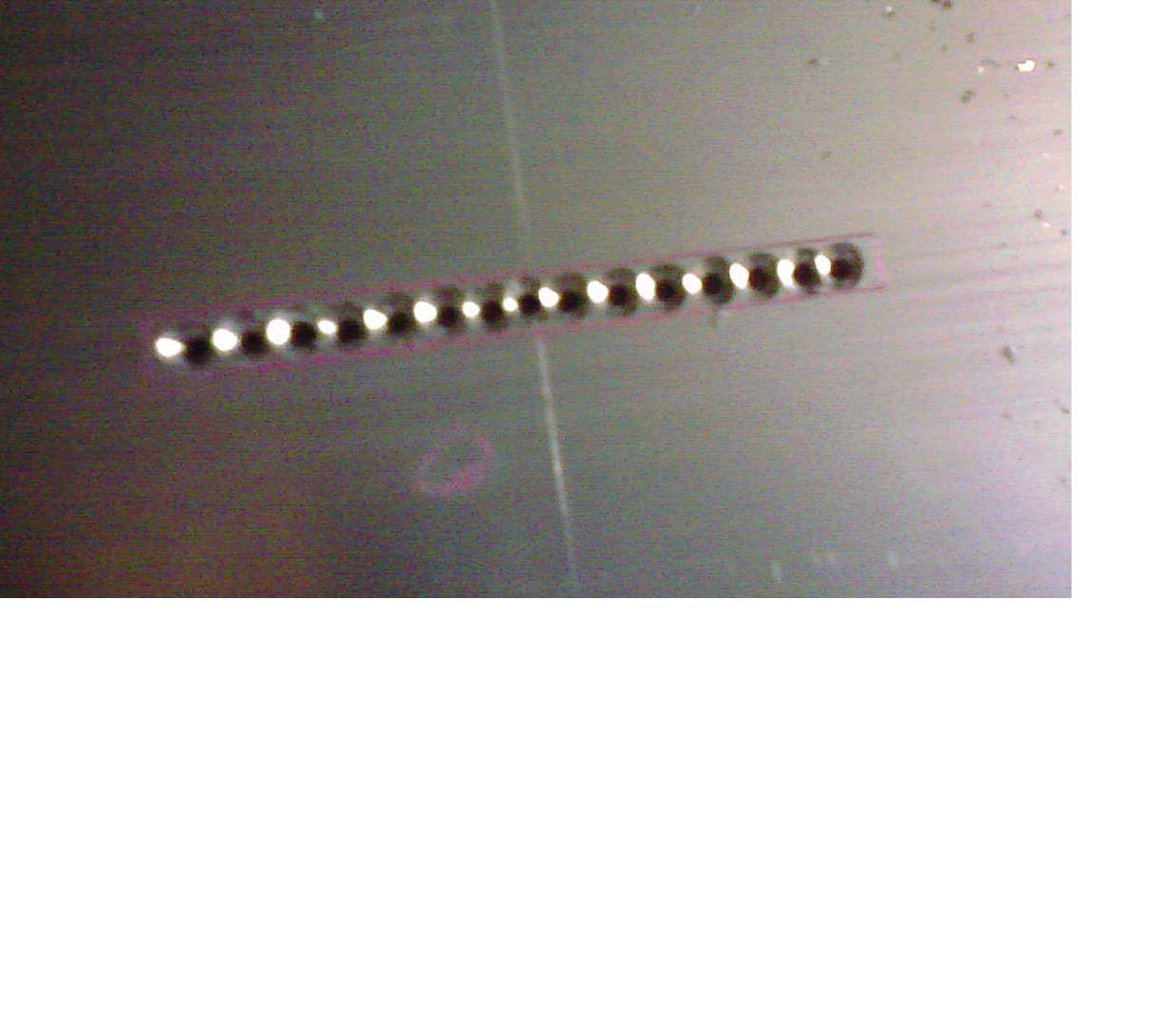

这个开槽我是很认真的，先在电钻要镂的部分用样冲打了小圆坑（在槽长中心线上），先用2.0MM的钻头，再用3.0MM的，再用4.0MM的钻，小心又神经紧张的进行。

aximpda

最后用4MM钻头嘎嘎的打穿要镂的部分，放进锉刀，开锉，直到换小细锉修边到把画线修掉。

aximpda

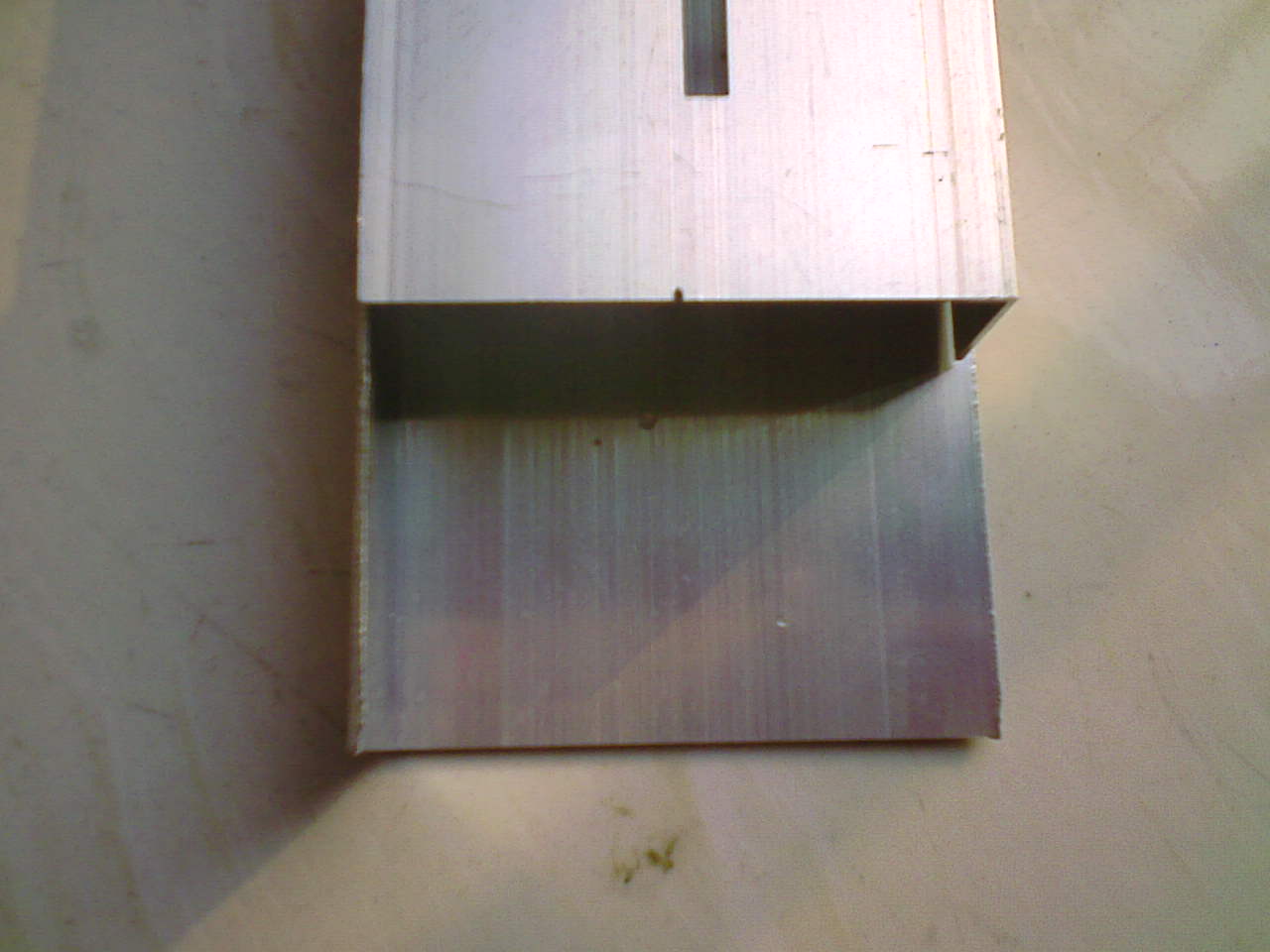

开好的第一槽是管，我们要把它分成两块，取其中一半来当画板用。我怕用钢锯，怕锯不直这百多MM，就用对角破开的办法，还是锉。注意错那一边哦，我在图中标了B边的角和它的对角。这里可以野蛮点锉，不考虑什么精度问题。

aximpda

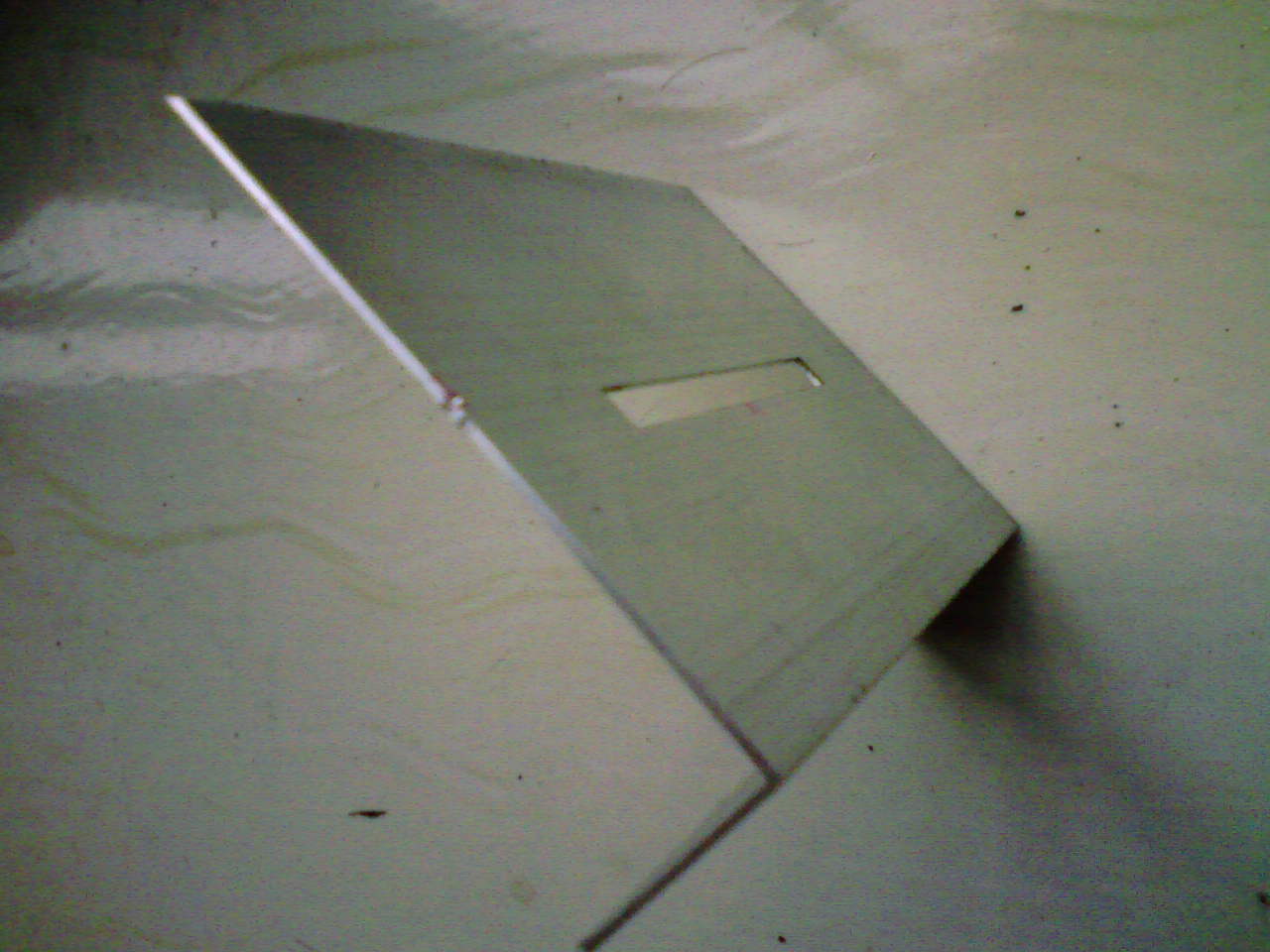

最后就成了这样。
