手工DIY适合自己的开槽天线

aximpda

这是白天的AP

aximpda

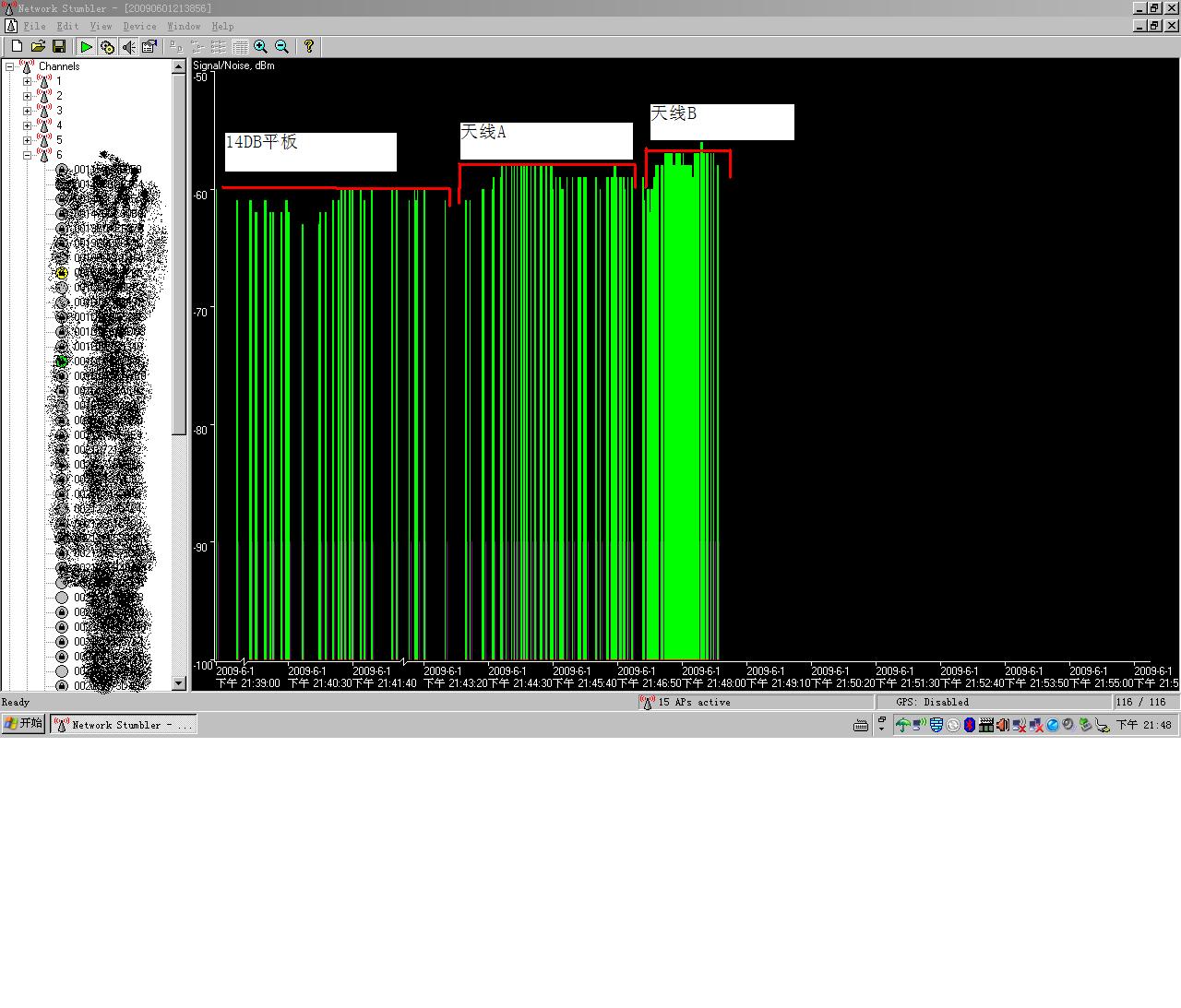

14DBPCB平板对比。A是16S垂直放，B是16S水平放。

qhdazhong

此贴也是本论坛难得的好贴啊1！！！！！！

aximpda

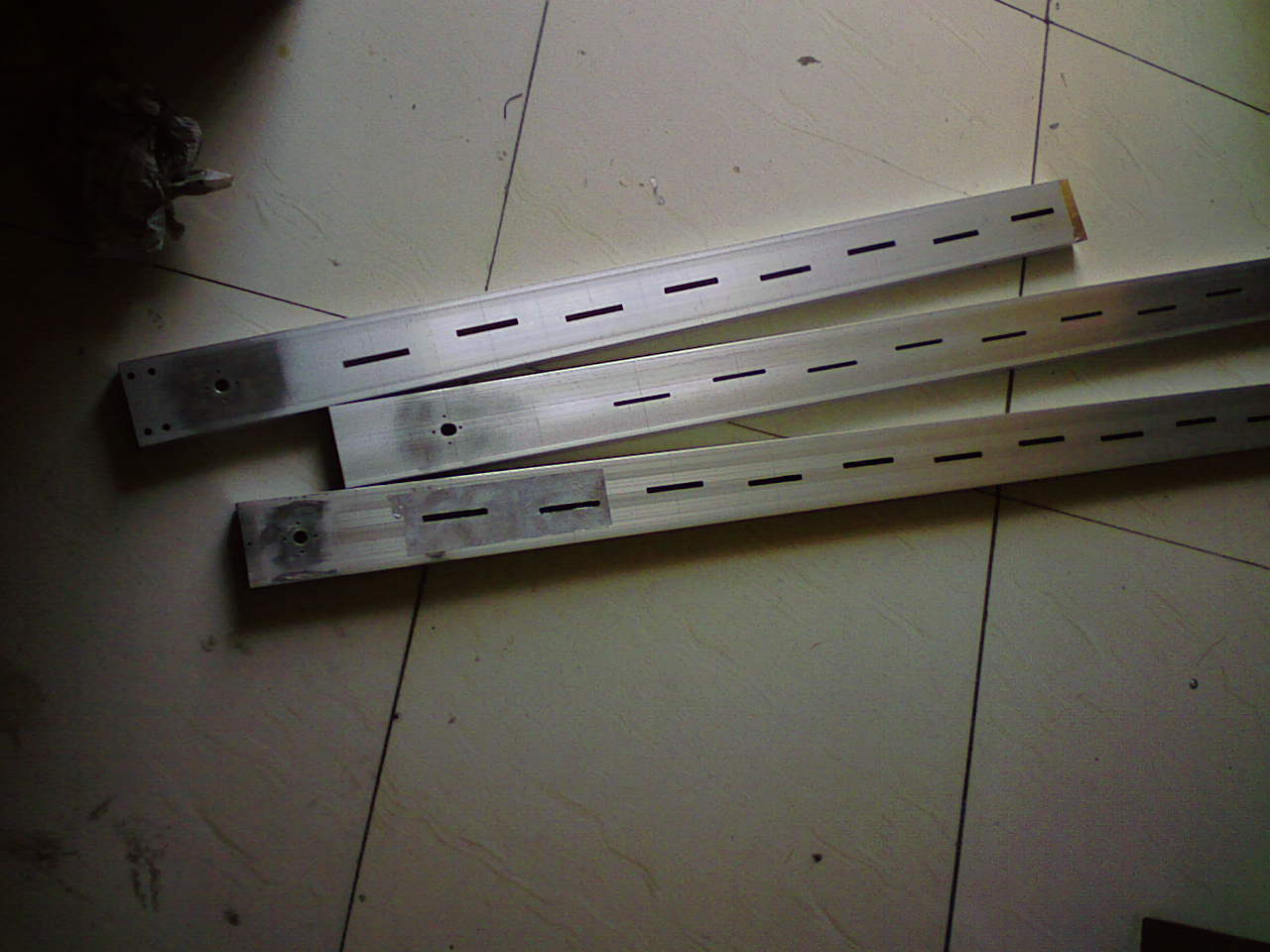

为了再次提示划线板模版的重要，我也上张开槽天线的尸体。后来才测发现没有两个一样的槽，没有两个对称的孔，锉了一个，下个偏了，锉上面，下面跑了，孔越开越大，还想去补，哈哈。

ois-218

楼主太强啦.弄得我都特想动手整一根.

999muzi

看着就眼馋！好东西。祝你成功，，，呵呵

fengzi181

看着就眼馋！祝你成功!!!!!!!!!!!!!!!!!!!!!

line2

成功,成功顶一个.

aximpda

6.画好三次线：
。第一次画线：
有了个模版我们基本能保证错的孔能左右对称和与天线面板（障板，波导一个壁中心线的偏离度，也基本保证了槽长大小（和天线设计中心频率也叫基频的吻合），但我们要得到天线的最大设计增益，最小的电压驻波比，我们就要画好每一开槽的间距以及最下槽到振子的距离线，这11条线最大问题是有累加误差，如果第一条线偏振子0.2MM，第10条就是2M(也就是说上面两槽基本就废了，还有付作用-驻波），那么天线增益少，还会加大驻波（偏离引起对振子上相位变化，就是波导电流对振子不同步）。
其实对这种画线有几个办法。
A。有1500MM左右的长钢尺（精度好一点的）
B。有超过两槽槽间距（110.55*2MM）

对A最简单，一振子中心线为起点，对每一槽画槽中心线（这个中心线是槽长方向的），我个人认为这是最好的办法。但我没有这种尺子。
对B也好，每两槽画线到最上槽中心线，在从最上槽中心线减110.55，反画回来（每两槽画一次），这样也好些。
但上面的条件我都没有，我就用了下面的办法，基本上就是用了平均的办法来画。我像有人会用更好的办法来画这个110.55MM（槽间距），也发个贴，下次开工用。
我上示意图：在截取天线总长度时，最好用1400MM这个数，这样有大的上，下封壁调整空间，这样在调整测试时，你会有许多值得你要发现和思考的东西。
第一次画出的线，有条件的人，可以用颜色笔填上，我是用画针在线上画了个箭头表时第一次（从振子位向上面最后一槽方向），当然，画线选个阳光明媚的日子（光线好），再烧把香（使自己心情平静），可能也会提高天线增益，人不是机器，心情要影响结果的。
