螺旋天线的问题（SK的天线仿真与实践系列-2）

sanking

在论坛里看到好些制作螺旋天线的，
但是都没有经过仿真。所以一直好奇它的可靠性（驻波比和增益）

昨天用4NEC2X仿真了一下（不明白的看使用方法），发现虽然增益不错，但是驻波比太大，

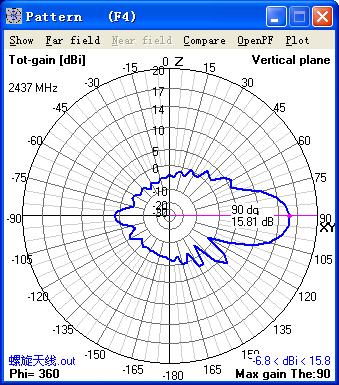

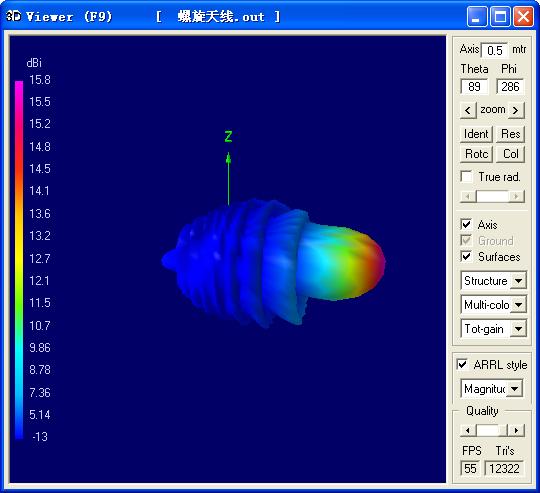

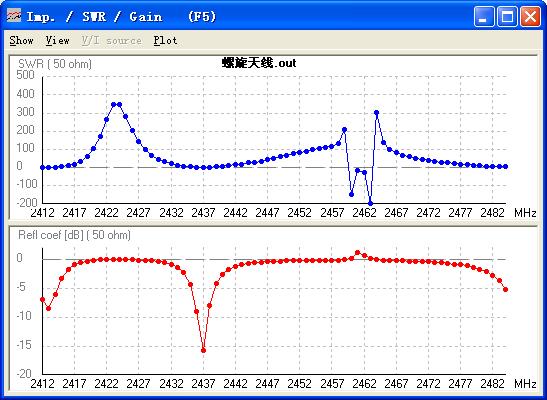

后来做了优化，发现，还是不如意。驻波比1.39，增益15.81，输入阻抗69欧，
好像它的输入阻抗很难降下来，是不是因为电感的问题呢？

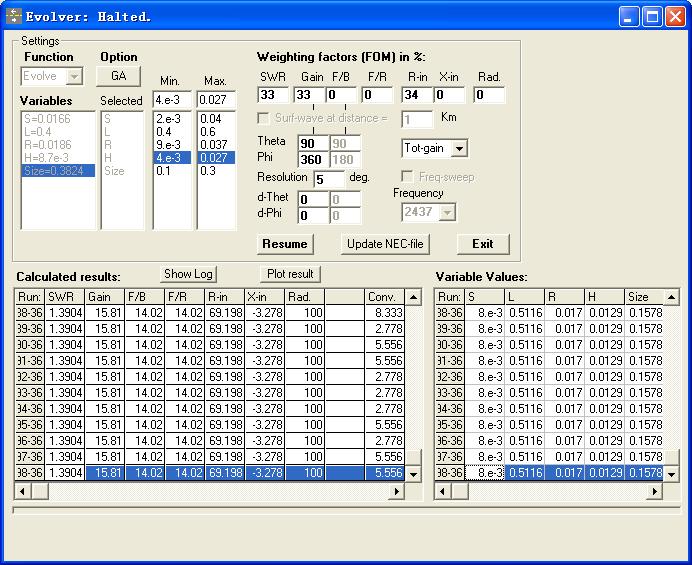

下面是我优化了一晚上的成果，没法继续更好了。









附NEC文档大家看看。

补充:
通常做螺旋天线的下面有一个三角形铜片，据说那是为了改变阻抗用的。
看下面第9楼vodka说的

lms8653

为了任务，，。。多灌水！

gzkcpcb

刚做了一个效果不错。20圈的，就是太长了，不方便安放。

liuzaoxing

材料很重要。。。。

sanking

刚做了一个效果不错。20圈的，就是太长了，不方便安放。
gzkcpcb 发表于 2009-6-10 13:44

你的这个驻波比是多少啊?

lijiqing

感谢搂住分享。

gzkcpcb

上图大家看看。

ken20081110

天線做得不錯。。。

vodka

那个铜片是阻抗变换用的,  实际上如果不用那铜片的话, 最后 1/4 圈要越绕越窄,  让阻抗从 140多欧循着梯度缓慢过渡到 50 欧(标称).   Helix 本身就是不对称的, 所以不需要 Balun (Balanced-to-Unbalanced), 它只需要一个 Impedeance Transformer (阻抗变换) .

      根据网上的资料, 那块铜片最先是 ARRL Antenna Handbook (19章 Antenna System for Space Communications ) 上的,  Jason Hecker 把它用了:
      http://www.wireless.org.au/~jhecker/helix/
      然后 Dr. Remco den Besten (PA3FYM) 也用了:
        http://helix.remco.tk/




   按照 Jason Hecker 的说法,  "最后 1/4 圈要越绕越窄" 太麻烦 (所谓的工程学方法, 哈哈, 懒人的做法),  所以不如用铜片直接一点, 容易控制.

chennycc

ddddddddddddddddd

sanking

那个铜片是阻抗变换用的,  实际上如果不用那铜片的话, 最后 1/4 圈要越绕越窄,  让阻抗从 140多欧循着梯度缓慢过渡到 50 欧(标称).   Helix 本身就是不对称的, 所以不需要 Balun (Balanced-to-Unbalanced), 它只需要 ...
vodka 发表于 2009-6-10 15:24

赞！！！！

lilian1034

谢谢分享..............
