关于删格天线溃源图纸的数据问题（图）想做的一起来讨论吧

wh6522686

现在健博通的删格天线太贵了，自己做一个溃源再加个有线电视的删格网，不到40元就搞定了（相当于健博通的邮费）。哈哈

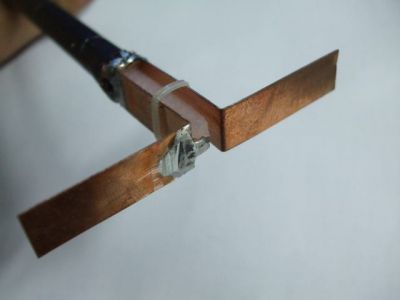

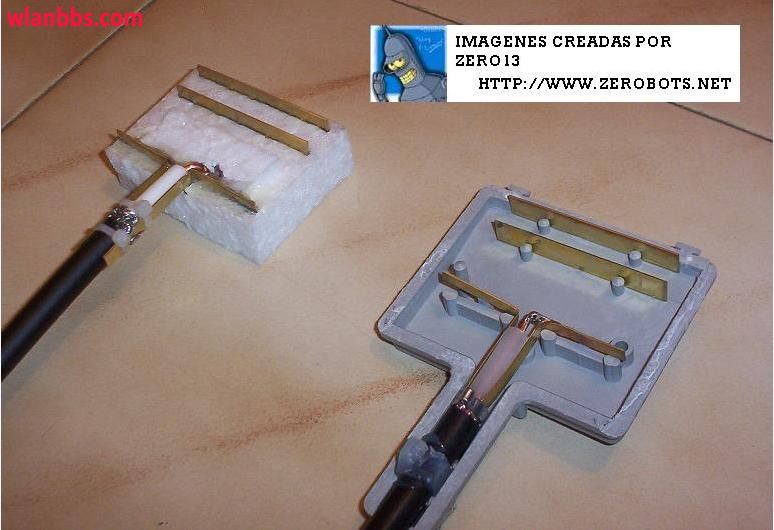

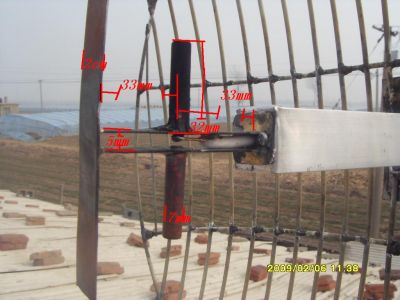

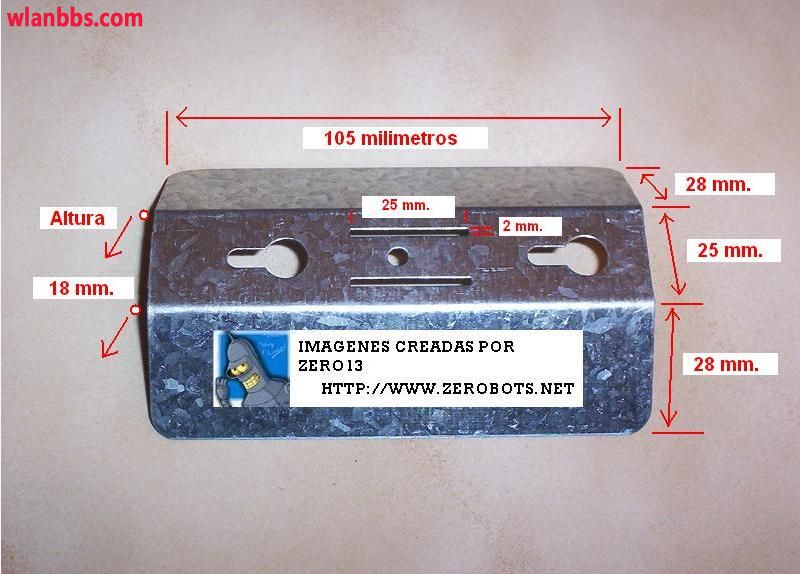

删格网已经有了，准备动手做溃源，参考图如下：

图1


图2




图3



图4



存在的问题是：

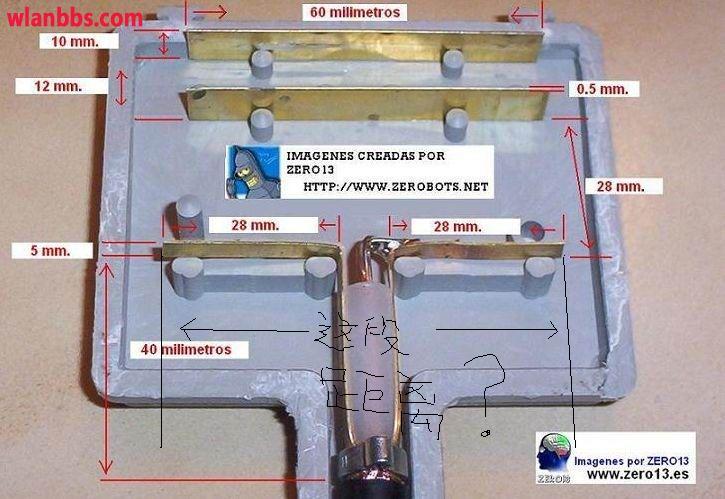

1 图1中两片溃源之间的距离？？？（本人认为应该为大于4MM，参考图4可知溃源铜片应稍长些，也就是60-28-28=4MM 。也可以参考溃线的型号确定距离）

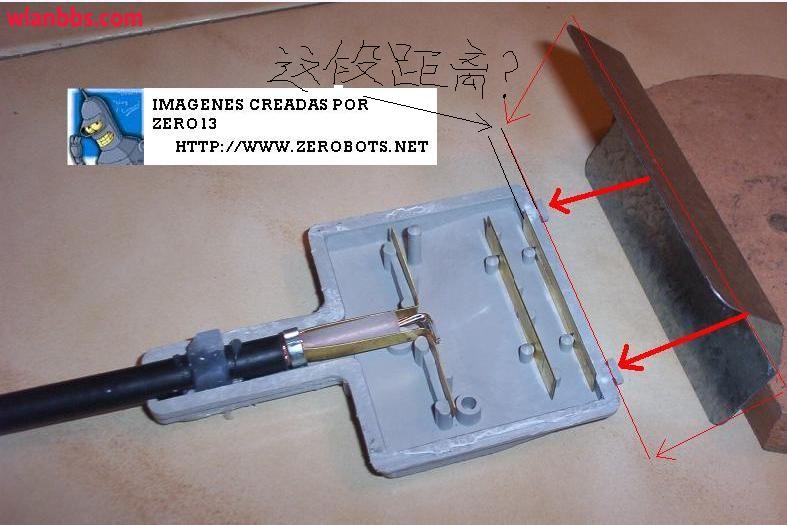

2 图2中反射板到溃源的距离？？？（这个就没有参考了，如果没有数据就没办法了，只能做好了漫漫调了）

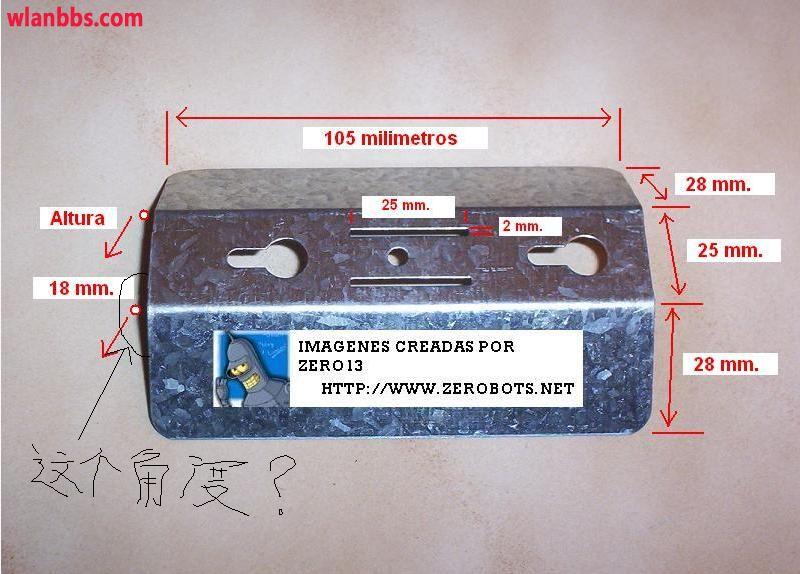

3 图3中反射板弯择的角度？？？？（本人认为是45度）
还望做过的朋友给个数据



其他参考图

wh6522686

自己沙发了

80186

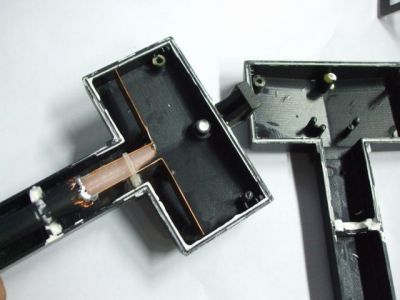

看起来网络的东西还真的要甄别一下才好跟进。以下图为例：

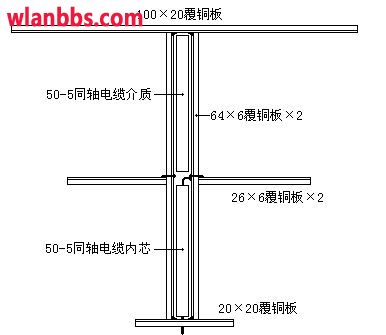

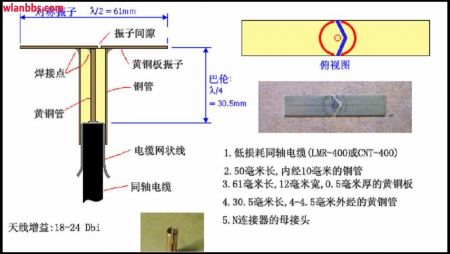

这个图我最早在那个很牛的兔兔妞哪里看到，也没有留意。现在看起来设计者也很用心了，在巴伦中间加电缆的内介质，可是并没有相应的把长度乘以波长缩短系数。个人认为应该把介质取了（包括下端的电缆内导体的介质）长度按1/4波长计算，应该是上、下各为30.5mm。
另外一种思路，该馈源本质为两单元八木天线，反射器到有源振子比较好的距离为0.15-0.2波长这时加介质就比较好了。长度要修改为30.5*0.66=20.1MM（假定缩短系数为0.66）。
有源振子的长度要包括中间巴伦的宽度（也就是端到端的长度），应该为半波长乘以振子的缩短系数（与有源振子的粗细有关），根据图看取0.94比较好。有源振子长度=123*0.5*0.94=57.8mm
同理反射器长度=123*0.51=0.63（反射器长一点关系不大，所以没有乘以0.94的缩短系数）

aximpda

这个东西有点牛哦。

ruanjunhe

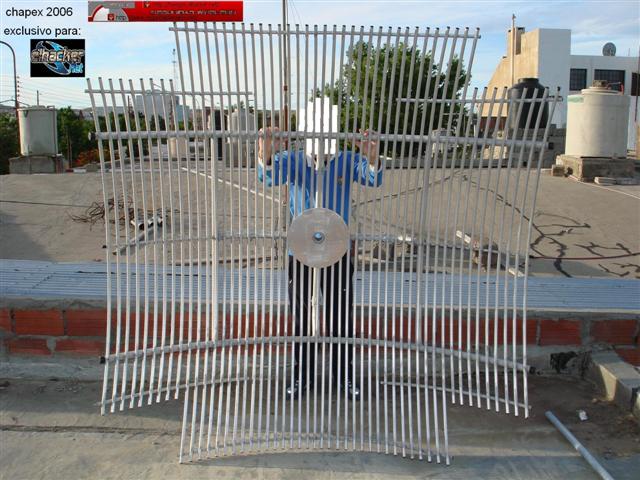

最后那张太夸张了吧？

wan396208084

很强很大很冠西

dandandan

是啊，制作的时候才发现数据不全

sun9121

正用得上，感谢楼主分享~~~~~~~~~~

土豆

别的不知，角度可计算，不是45°，有个18mm的尺寸是高度。

jhlsch

与双菱可以配合吗？

dandandan

为什么三种馈源振子的长度都不一样呢？？？大问题啊,那个才正确啊？？

lyl14788

我也想弄一个来.
