[天线仿真] HFSS通俗建模仿真教程

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 11:49 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-22 09:03 编辑

很多同学一直对HFSS建模仿真不是很理解，另外目前的HFSS教程也比较深奥，今天终于有空了终于可以做一个简易教程上传。

HFSS13通俗教程

---给想学习hfss13啃不动深奥教程的同学

HFSS13是一款功能强大的电磁仿真软件，但是很多同学反映太过深奥，搞不明白、本人在学习之初也遇到很多的坎。助人为快乐之本，现在编译此款三铜片的通俗教程。希望对大家有所帮助。

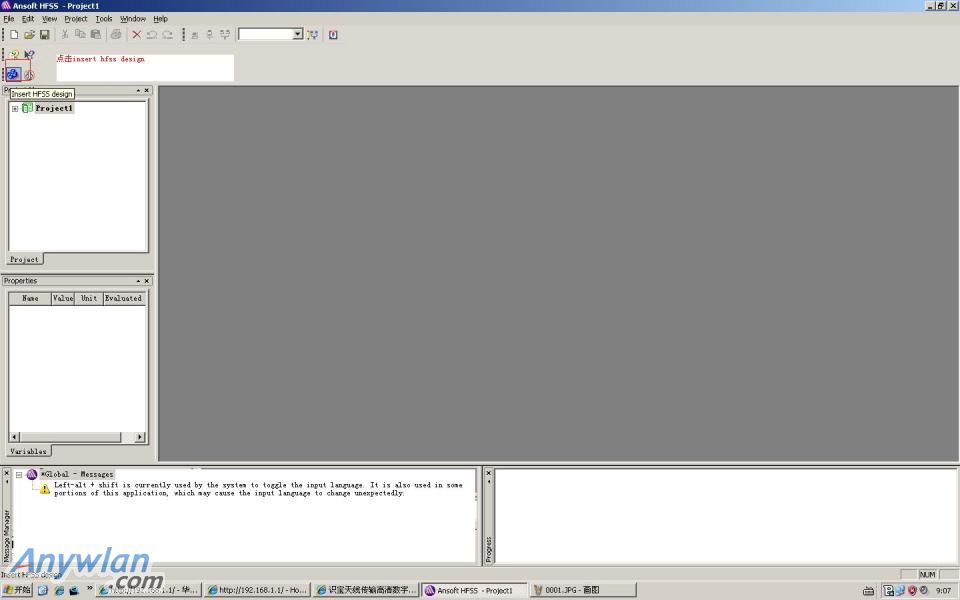

1、打开软件如下图建立3D模型

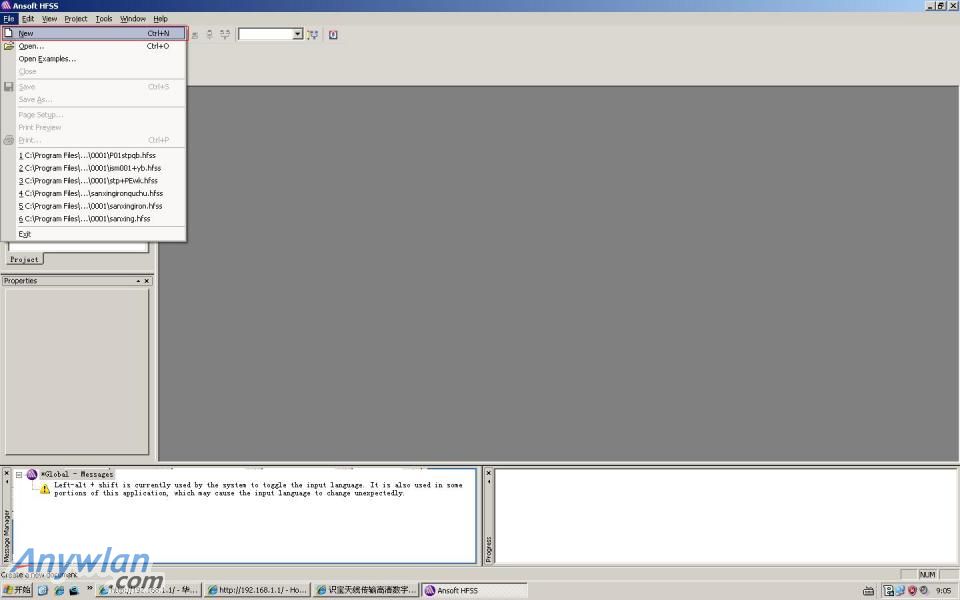

单击红框New命令

2、通过建立各种几何体、构成天线的三个部分，反射板（带裙的）

振子，导向器。反射板本人手中有一实物铁盒，尺寸为90X86X5mm

考虑到实体铁盒的材料厚度长宽增加0.4mm、高增加0.2mm。

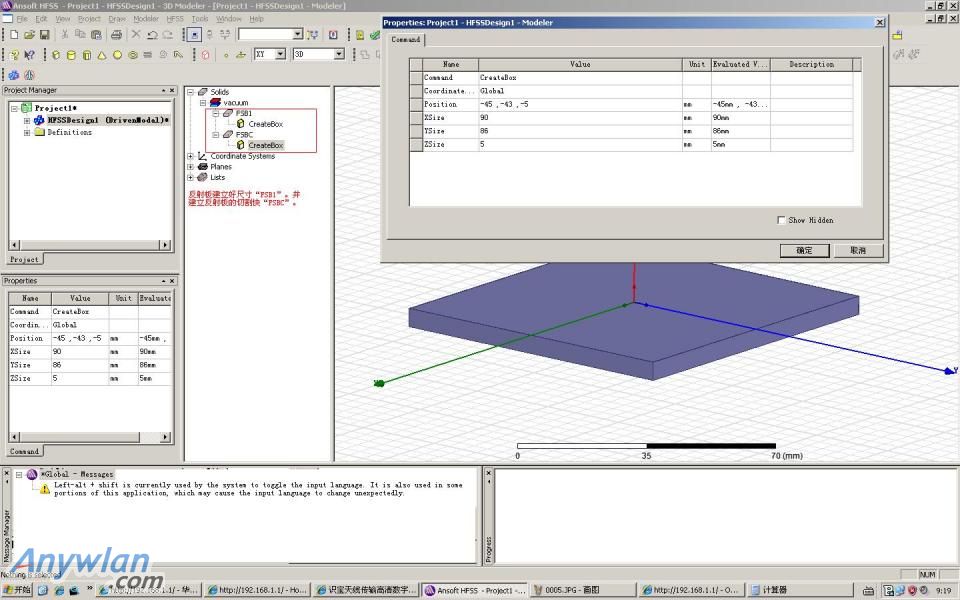

再建一个90X86X5mm的长方体命名为FSBC(意为反射板切割体)

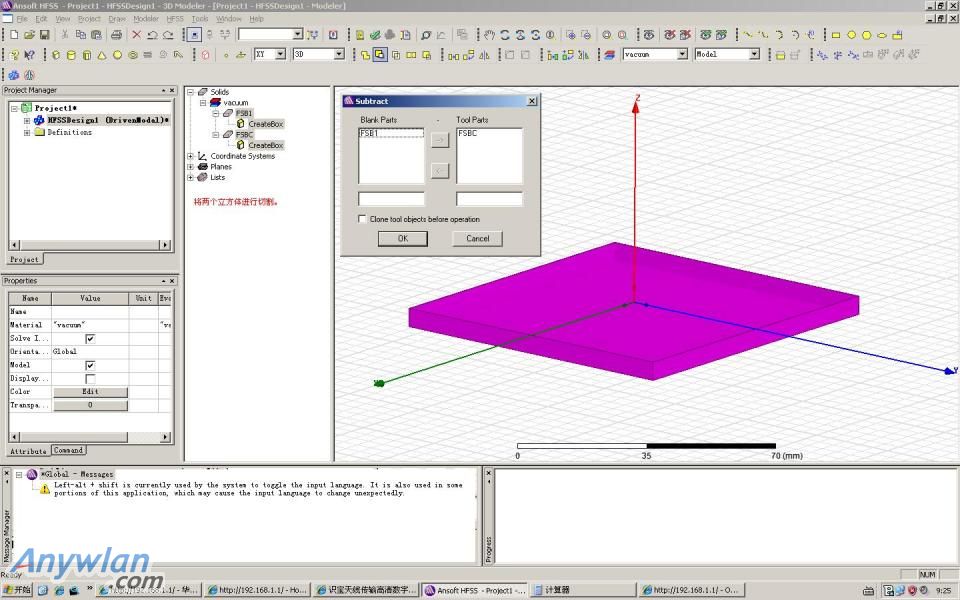

通过切割命令将大小两个长方体的切割变成一个无盖盒体。

祥见下图

评分

3 查看全部评分

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 17:09 |显示全部楼层

仅此1人发表于 2014-10-20 17:06
不错。。。帮顶。目前伦里也没几个会仿真，希望能多出一些这样的教程。

感谢支持，但是有些具体的东西希望看后给些意见。

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 11:50 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-24 08:45 编辑

此楼图片删除上传新附件

本帖子中包含更多资源

您需要登录才可以下载或查看，没有账号？注册

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

Anywlan官方QQ群

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 11:50 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-24 08:46 编辑

论坛限定篇幅大小关系分开上传

本帖子中包含更多资源

您需要登录才可以下载或查看，没有账号？注册

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 11:51 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-20 11:55 编辑

更新完成，有问题请回复！！

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

a931948882

579 回帖	1万积分	937 小时在线时间

注册时间: 2012-1-25

金币: 11275 个

威望: 1 个

荣誉: 0 个

发消息

累计签到：1240 天
连续签到：0 天
[LV.1825]无线元老

发表于 2014-10-20 12:12 |显示全部楼层

楼主直接发个WORD文件吧

看不过来

691248867

157 回帖	2093 积分	173 小时在线时间

少校

注册时间: 2011-9-17

金币: 1874 个

威望: 2 个

荣誉: 1 个

发消息

累计签到：223 天
连续签到：0 天
[LV.365]无线熟人

发表于 2014-10-20 13:22 |显示全部楼层

做个完整的吧！图片加载太慢，不好看！谢谢楼主了！

ChowLiang

1万回帖	7万积分	4374 小时在线时间

中将

水滴试水员

注册时间: 2014-4-19

金币: 56169 个

威望: 355 个

荣誉: 0 个

发消息

累计签到：2806 天
连续签到：1 天
[LV.2920]超级粉丝

发表于 2014-10-20 13:51 |显示全部楼层

好教程。顶帖。

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 16:28 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-22 09:25 编辑

应大家的需求上传word文件加了一些文字说明。
重新编辑文件上传至2、3楼需要的朋友可以去下载。
此楼两个文件删除。

点评

zdg702

谢谢，我第一个下载 0.0 发表于 2014-10-20 20:37

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

仅此1人

378 回帖	1451 积分	698 小时在线时间

上尉

注册时间: 2012-9-5

金币: 958 个

威望: 2 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2014-10-20 17:06 |显示全部楼层

不错。。。帮顶。目前伦里也没几个会仿真，希望能多出一些这样的教程。

2128 回帖	1万积分	1933 小时在线时间

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-20 17:53 |显示全部楼层

同胞们看帖要回复啊！

ChowLiang

1万回帖	7万积分	4374 小时在线时间

中将

水滴试水员

注册时间: 2014-4-19

金币: 56169 个

威望: 355 个

荣誉: 0 个

发消息

累计签到：2806 天
连续签到：1 天
[LV.2920]超级粉丝

发表于 2014-10-20 18:39 |显示全部楼层

a931948882 发表于 2014-10-20 12:12
楼主直接发个WORD文件吧

看不过来

顶帖。

附议一个。
