[磊科AC1] 【路由到手测】磊科AC1 拆解篇高清微距

ゝ﹏默唲℡〆

4012 回帖	1万积分	1701 小时在线时间

나는 매Ǽ

注册时间: 2014-3-5

金币: 13681 个

威望: 208 个

荣誉: 15 个

发消息

累计签到：2673 天
连续签到：0 天
[LV.2920]超级粉丝

发表于 2014-11-10 16:34 |显示全部楼层

本帖最后由ゝ﹏默唲℡〆于 2014-11-10 22:12 编辑

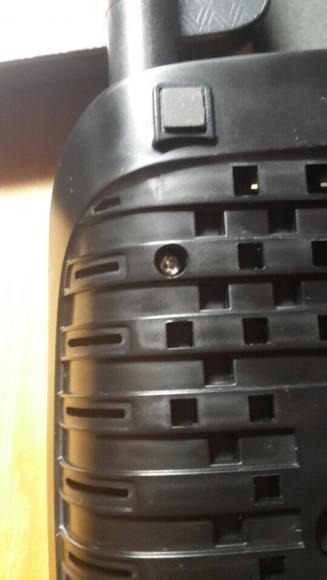

既然是拆解篇，那就闲话不多说，直接进入正题(￣︶￣)↗ 涨磊科AC1的底座螺丝口处并没有像以前的路由那样使用橡胶垫将螺丝口盖住
直接就能看到螺丝了╮(╯▽╰)╭

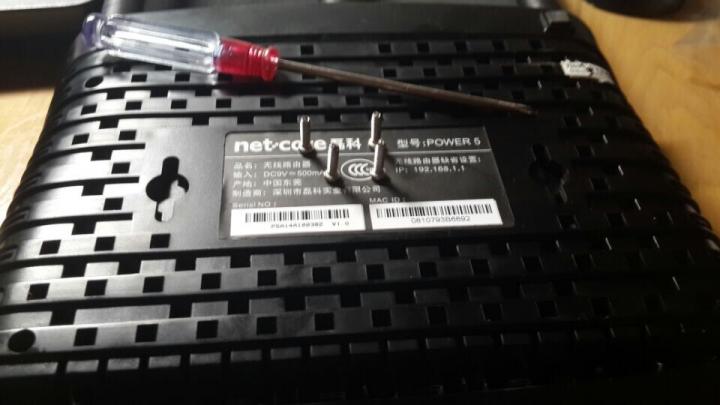

四个螺丝

轻轻拿掉上面的盖子

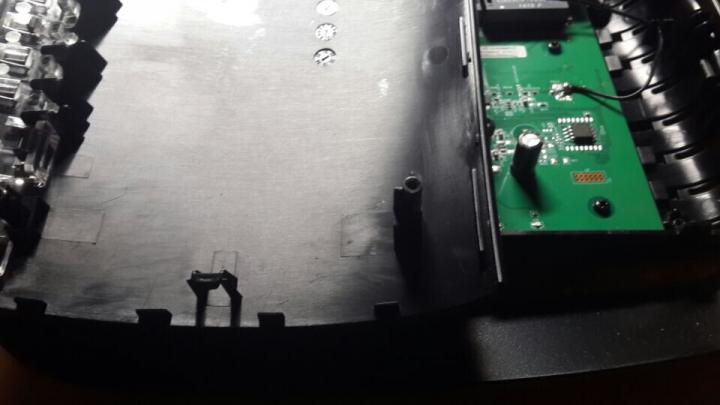

卡扣特写

PCB正面全貌可以看见AC1的PCB板与塑料底座用了4个黑色的小螺丝固定住了

轻轻拆掉4个小螺丝就可以把PCB板拿出来啦\(^o^)/

PCB背板全貌

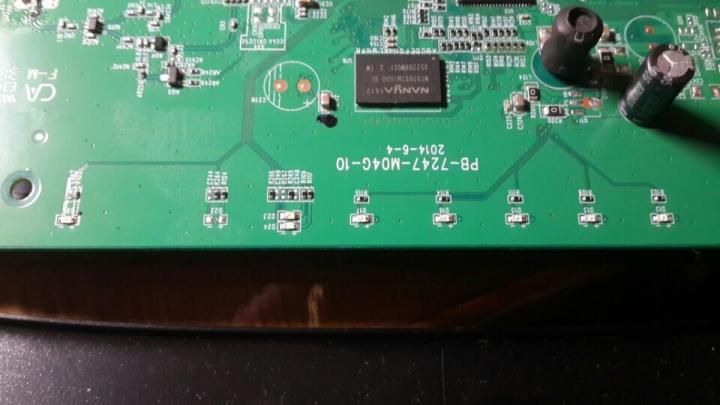

指示灯和南亚64Mddr2内存

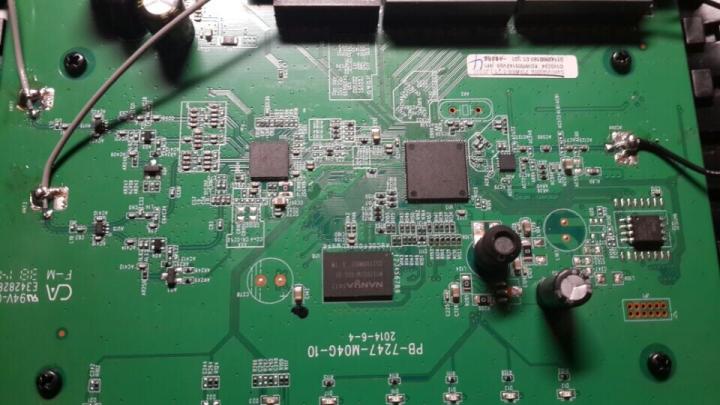

主板总览正面主要的三颗芯片：
瑞昱RTL8192ER 2.4G无线芯片
瑞昱RTL8881主控芯片
南亚64MB DDR2内存颗粒

主板正面总览可以看出来大厂的设计风范，简洁的设计思路让几个主要芯片看起来错落有致，不杂乱，有条理。

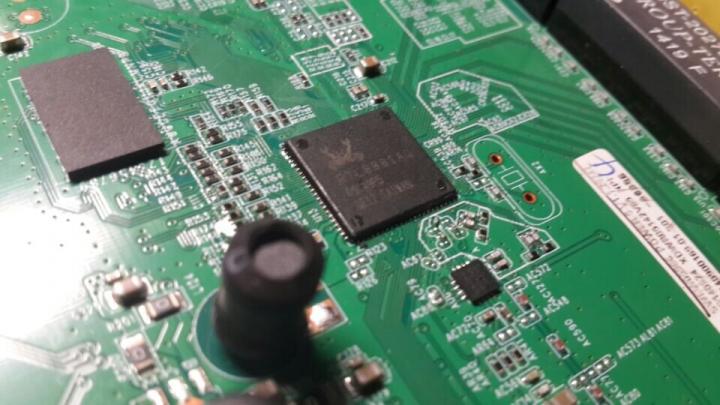

首先是RTL8881芯片处理频率可以达到520MHZ 这是瑞昱今年出厂的5G芯片方案，磊科NW770、D-LINK DIR 816L等等新兴的路由使用的是这款芯片解决方案

其次是RTL8192ER无线芯片
最高速率可以达到300M ,很多路由的2.4G信号方案都是用这款芯片

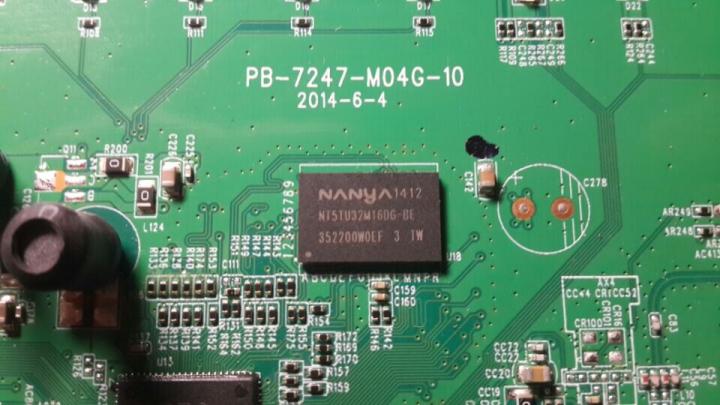

64MB DDR2内存：南亚NT5YU32M16DG-BE

网络变压器特写

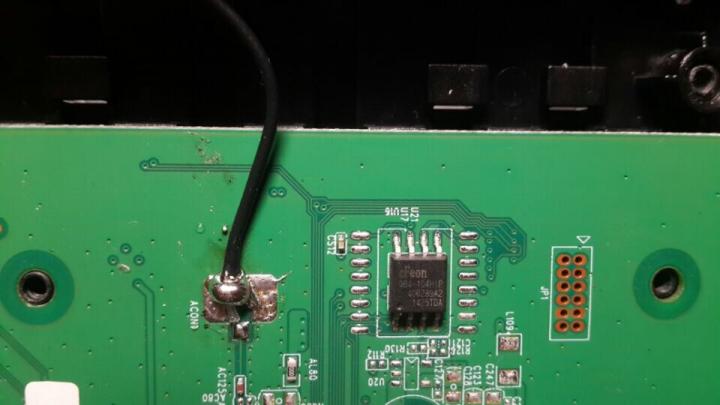

8M SPI闪存，宜阳064-104HIP PCB板还预留了16脚闪存的焊接位，便于喜欢折腾的玩家今后发掘o(∩_∩)o

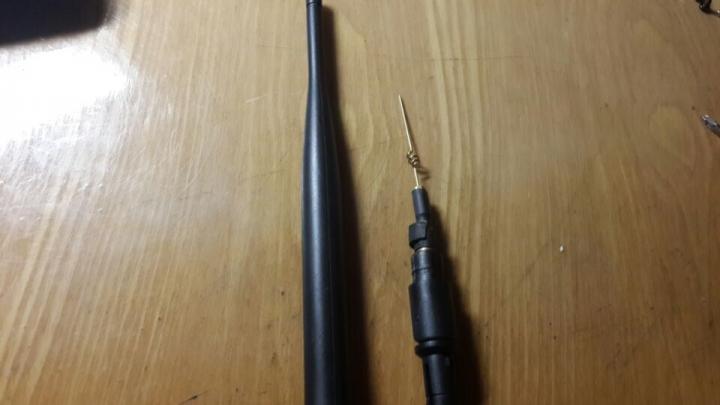

天线拆解,5G天线感觉5G天线好小哦，但是信号很好呢(￣︶￣)↗ 涨

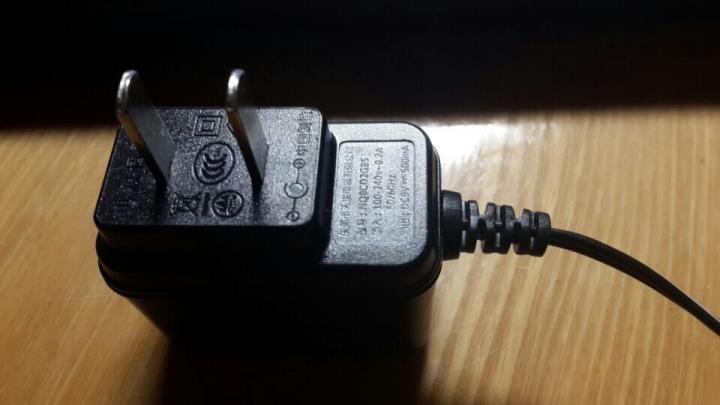

电源适配器，拆解较难，很小巧，和热门机Q3和NI360都可以通用，做工应该不会差

拆解的部分就到这里啦，相信大家对磊科AC1的硬件有所了解了吧。╮(╯3╰)╭

评分

1 查看全部评分

du1985922

回复

使用道具举报

4289 回帖	9544 积分	2249 小时在线时间

流金岁月

注册时间: 2011-5-8

金币: 4240 个

威望: 133 个

荣誉: 12 个

发消息

累计签到：261 天
连续签到：0 天
[LV.365]无线熟人

发表于 2014-11-10 22:24 |显示全部楼层

很详细，很专业，Anywlan因你更精彩！！

<p><a href=&quot;https://item.taobao.com/item.htm?id=539955396469&quot; title=&quot;&quot; target=&quot;_blank&quot;><span style=&quot;color: rgb(204, 0, 0);&quot;><span style=&quot;font-size: 36px;&quot;><span style=&quot;background-color: rgb(255, 255, 255);&quot;><span style=&quot;line-height: 72px;&quot;>爱快吸顶AP特价销售中

回复

使用道具举报

393 回帖	2854 积分	822 小时在线时间

无线发烧友、数码达人

注册时间: 2011-7-3

金币: 2293 个

威望: 11 个

荣誉: 1 个

发消息

累计签到：63 天
连续签到：0 天
[LV.100]试剑无线

发表于 2014-11-10 23:02 |显示全部楼层

逗比。说好的高清呢？

Anywlan官方QQ群

回复

使用道具举报

4797 回帖	9851 积分	2664 小时在线时间

无线发烧友

注册时间: 2013-1-23

金币: 4677 个

威望: 3 个

荣誉: 2 个

发消息

累计签到：96 天
连续签到：0 天
[LV.100]试剑无线

发表于 2014-11-10 23:07 |显示全部楼层

没看过苍老师的高清吗？

anytime anywhere anywlan

回复

使用道具举报

三千里路云和月

14 回帖	70 积分	15 小时在线时间

磊科-厂家代表

注册时间: 2014-10-17

金币: 54 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2014-11-12 14:48 |显示全部楼层

拆了还在么测？

回复

使用道具举报

ゝ﹏默唲℡〆

4012 回帖	1万积分	1701 小时在线时间

나는 매Ǽ

注册时间: 2014-3-5

金币: 13681 个

威望: 208 个

荣誉: 15 个

发消息

累计签到：2673 天
连续签到：0 天
[LV.2920]超级粉丝

发表于 2014-11-12 16:07 |显示全部楼层

本帖最后由ゝ﹏默唲℡〆于 2014-11-12 16:09 编辑

三千里路云和月发表于 2014-11-12 14:48
拆了还在么测？

拆了准备换网口，然后准备刷其他固件了。。。可能工程机的固件并不是很完善，也有BUG，我试试看其他符合8881的固件
