【磊科AC1】802.11AC无线路由器外观与硬件拆解【1】

元元0101

这次能在Anywlan论坛体验到磊科AC1无线路由器，实属荣幸。
山区小镇来之不易啊！

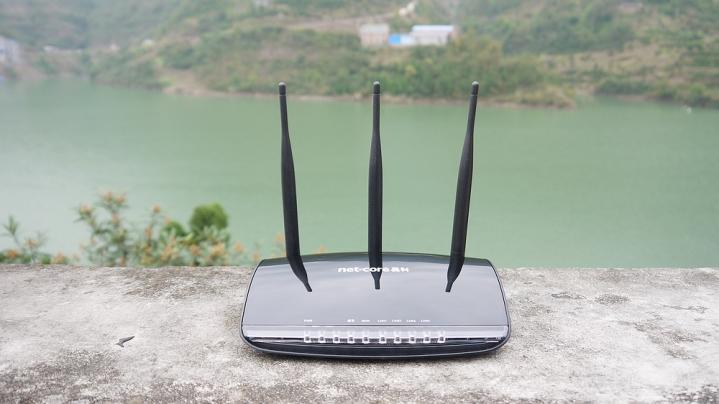

外观抛光处理，乌黑油亮，坏处就是易粘指纹。

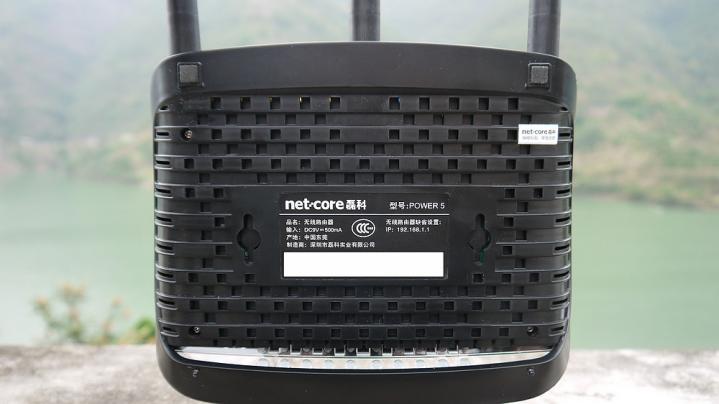

背部布满密集的散热孔，方便散热。

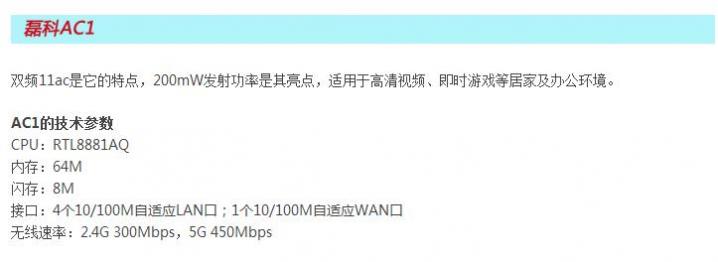

官方给出的数据是：
CPU采用RTL8881
8M+64M内存组合
2.4G+5G 频率

到底是不是这样呢，拆开看看再说。

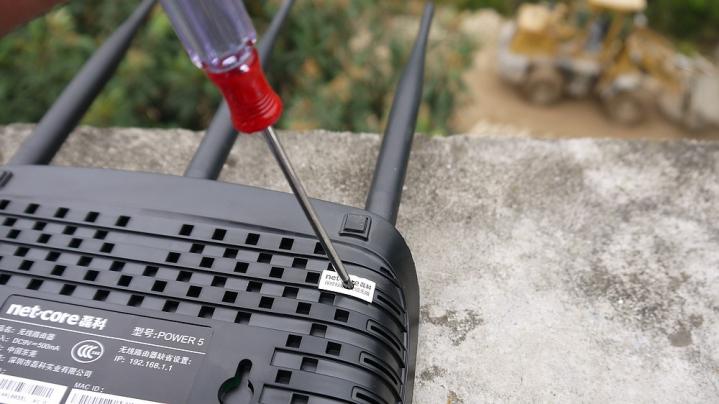

捅破他，看看里面是什么构造

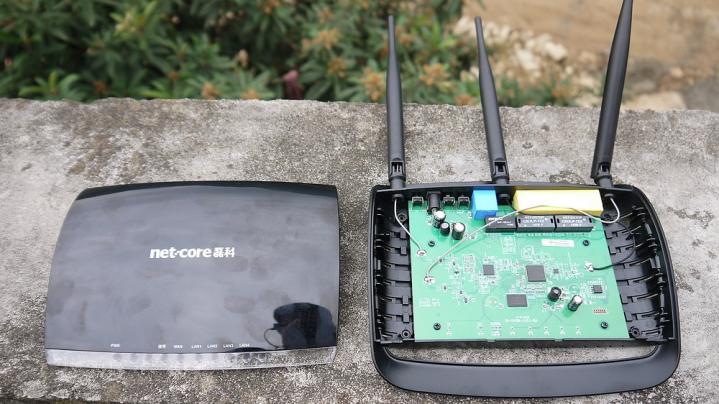

板子还不小嘛，比Q3的大多了！

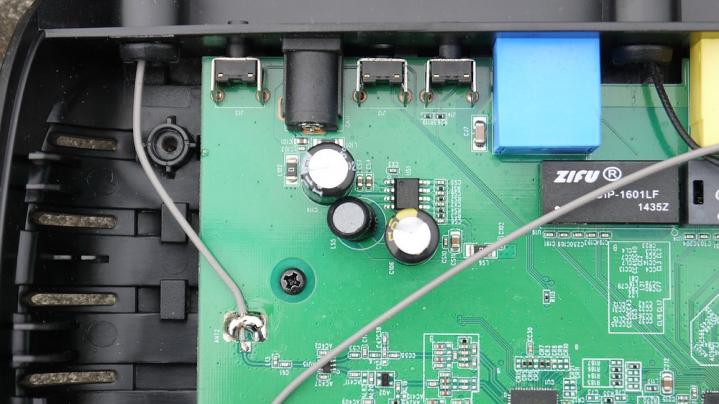

很多东西都采用了贴片元件，LED灯也采用了贴片设计。

2.4G部分采用的是RTL8192
支持300M速率







这个是什么东东？

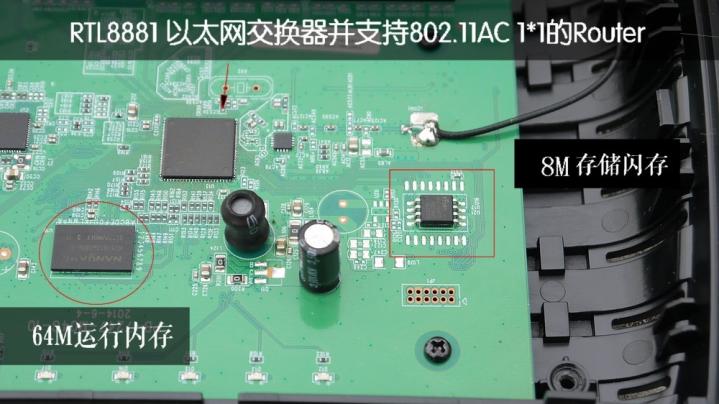

主芯片采用RTL8881，支持以太网交换，并且支持802.11AC,速率450M
只有一个天线，也就是中间那根。
8M的ROM,
64M的RAM,

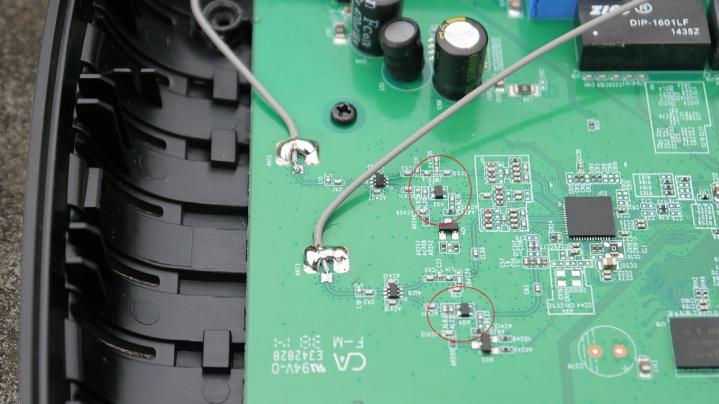

5G部分有颗无线功放，官方所说的200mw，也许就是5G部分吧
2.4G部分好像没功放芯片。

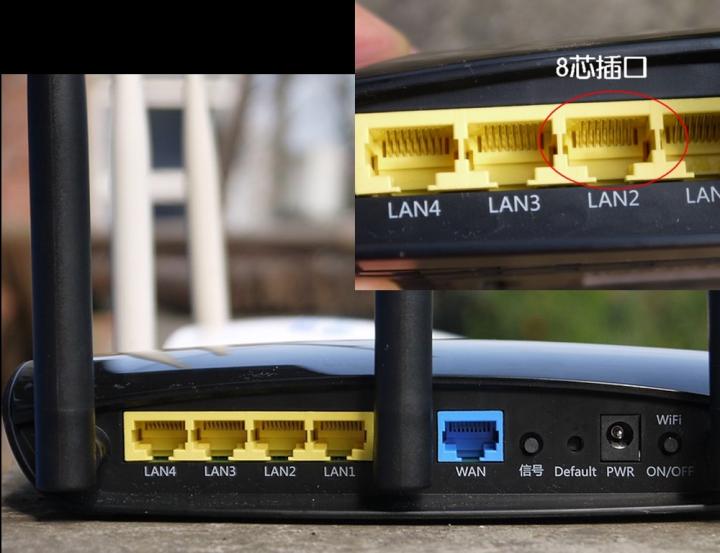

网卡插口采用8芯，其实4芯也好8芯也好，
10/100M的网卡就只用到了1236这4条线，其余线没接上。





和Q3来个合影，都是一家人。





在外观方面来看，AC1我只能给他60分，勉强及格，他旁边的Q3的确比他漂亮。
如今房子越来越漂亮，路由器不单单是路由器，
还应在外观上能在家居中起到一点美化作用，岂不是更好。
官方宣传的200mw发射功率，也许只有在5G部分。
2.4G部分没有加入。我的看法的是2.4G网卡更多，用户使用的几率更高，应该在这块也加强一下。
安装2颗无线功放芯片，成本并不需要太多吧！
（猜想设计初衷由于5G信号穿透性没2.4G好，就给他设计了无线功放芯片吧）
散热片到底是加还是不加呢！论坛的朋友好像都热衷于加散热片是吧！
=====================================================
下一节测试无线信号部分，敬请期待！
