观识宝天线视频，仿真模型再次调整。2014-12-12版本

rainfly1981

风动云起 发表于 2014-12-6 19:58
可惜啊 我不会仿真 天线都是使用驻波表实际测试的     看到人家都会贴了把 还仿真什么呢人家宝叔叔有表波 ...

天线制作是严谨的事情没有搞懂为什么，盲目的完成天线。本身就是一种对自己的放纵，也戏弄了对广大信任你的人。13年我仿真错误了但是我自己得搞明白为什么、错在哪里了！正如我曾制作过的，多模光纤外壳的三铜片，发现增益不达标，于是建模仿真。才发现是设计失误。于是发帖更正，错了就是错了！但错了不等于完了。
我坚信：“早闻道夕死可矣”

rainfly1981

生活再继续 发表于 2014-12-5 23:52
软件不懂用，已经仿了一次，只是参数不懂设置，没弄图出来。

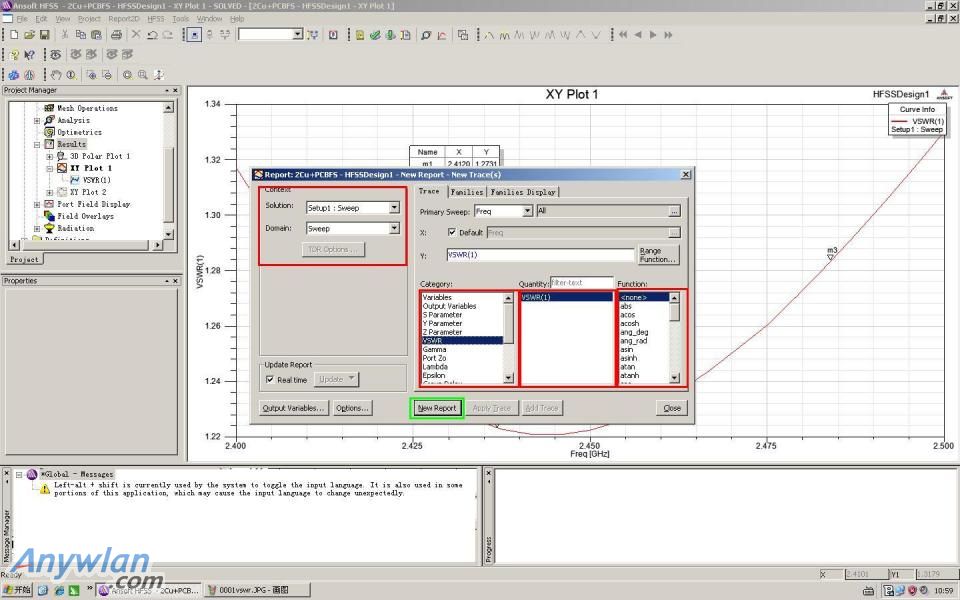

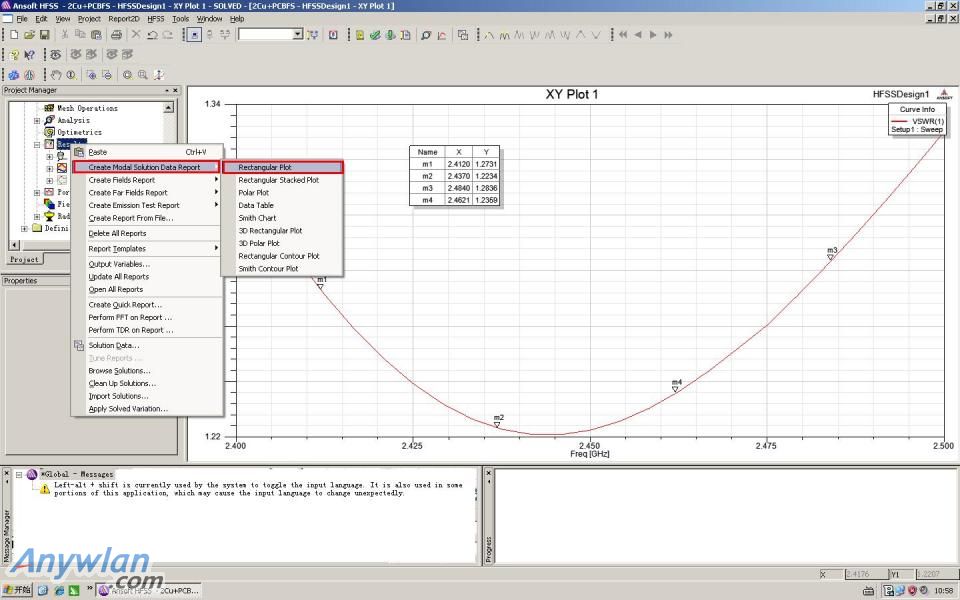

1、先单击右键选中下图中的Results

2、鼠标移动至Create Modal Solution Data Report
3、再将鼠标移动至Rectangular Plot

4、再按的红框所示位置调整选项、完成后点击绿框按钮调出驻波比曲线

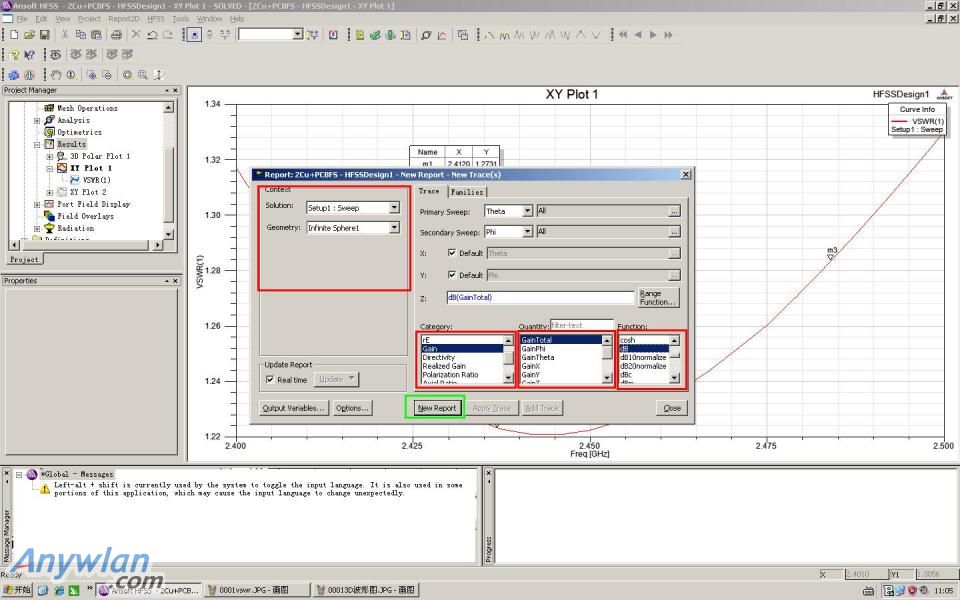

1.1导出3D波形图

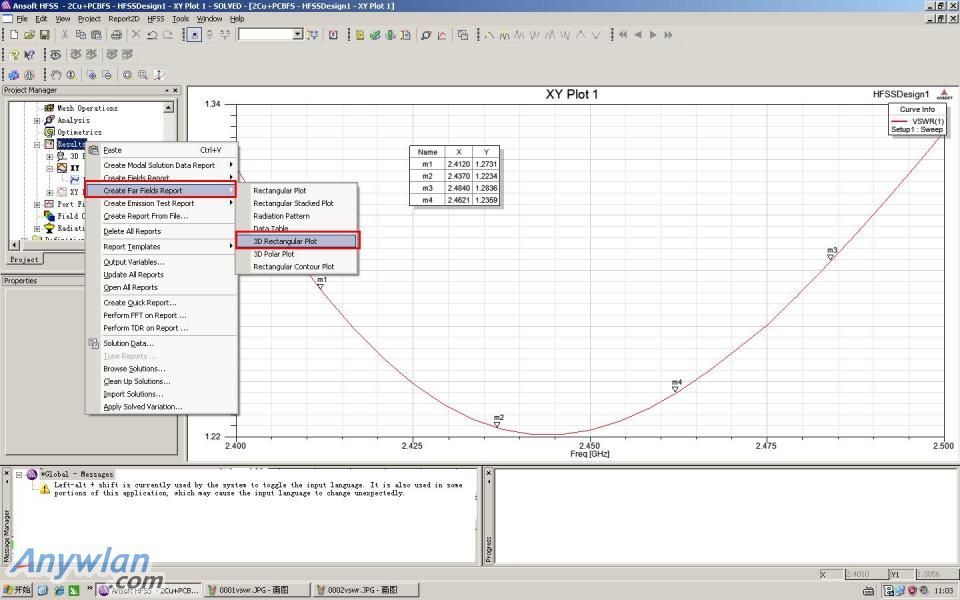

1、先单击右键选中下图中的Results

2、鼠标移动至Create Far Fields Report
3、再将鼠标移动单击左键选择3D Rectangular Plot

4、再按的红框所示位置调整选项、完成后点击绿框按钮调出3D波形图

生活再继续

rainfly1981 发表于 2014-12-7 11:38
1、先单击右键选中下图中的Results

2、鼠标移动至Create Modal Solution Data Report

你看一下对不对！

rainfly1981

生活再继续 发表于 2014-12-7 13:57
你看一下对不对！

看来我还要更改模型参数，谢谢你无私的帮助！

生活再继续

rainfly1981 发表于 2014-12-7 14:37
看来我还要更改模型参数，谢谢你无私的帮助！

  不客气 ！

rainfly1981

对于文件重新调整上传待结果！

rainfly1981

生活再继续 发表于 2014-12-7 14:57
不客气 ！

有空再帮忙看看，谢谢了！

生活再继续

rainfly1981 发表于 2014-12-12 13:41
有空再帮忙看看，谢谢了！

波比这个正常吗？

rainfly1981

对了，仿真有误差的，正解出来了。

rainfly1981

生活再继续 发表于 2014-12-14 17:52
波比这个正常吗？

驻波比以识宝专家的实测为准。仿真HFSS数值可参考，它不是实体天线。

国产007

rainfly1981 发表于 2014-12-6 20:53
天线制作是严谨的事情没有搞懂为什么，盲目的完成天线。本身就是一种对自己的放纵，也戏弄了对广大信任你 ...

呵呵……每个号一口痰也会溺死你。

rainfly1981

国产007 发表于 2014-12-15 23:22
呵呵……每个号一口痰也会溺死你。

没有哪么严重吧，我可是旱鸭子，不会游泳
