昨天完成了梦想中的全紫铜八木的制作、测试达到的原始设计标准。
我一直希望、自己加工的紫铜系列天线，可以经受氧气的侵蚀表面不氧化，这款八木一直没有制作，实际是在原始五铜片抗氧化的基础上，将熏蜡方式改为热涂敷石蜡。主梁与4单元的铜丝原件采用锡焊方式。振子与主梁采用插销固定。下面是制作及测试图
编辑中请稍后，现在午饭时间
在58#追加最新改良方案，请各位移步观看。
测试效果-77至-78dbm波动，稳定值从原始的10秒上升为20秒（测试时长3分钟）。粘合剂502，摒弃AB胶。粘接剂用量1滴全部搞定。可以普及了。
回归编写
1、先说这款对称振子的制作这是（激情系列对称振子）重点。很多的同学在加工此类振子时、要注意此细节。
该方式是识宝专家大侠在21单元的八木制作时使用，我经长时间的实践后改良的，实用易操作。也算是“发明”吧。此法绝缘主梁，金属主梁通用。

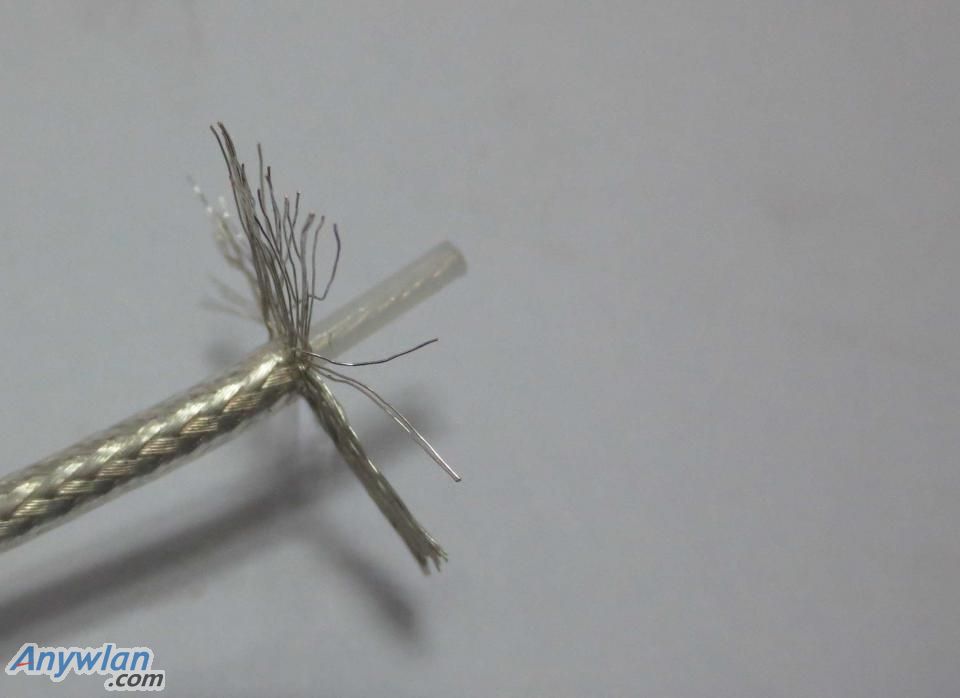

1.1、见图剥开馈线，开绞

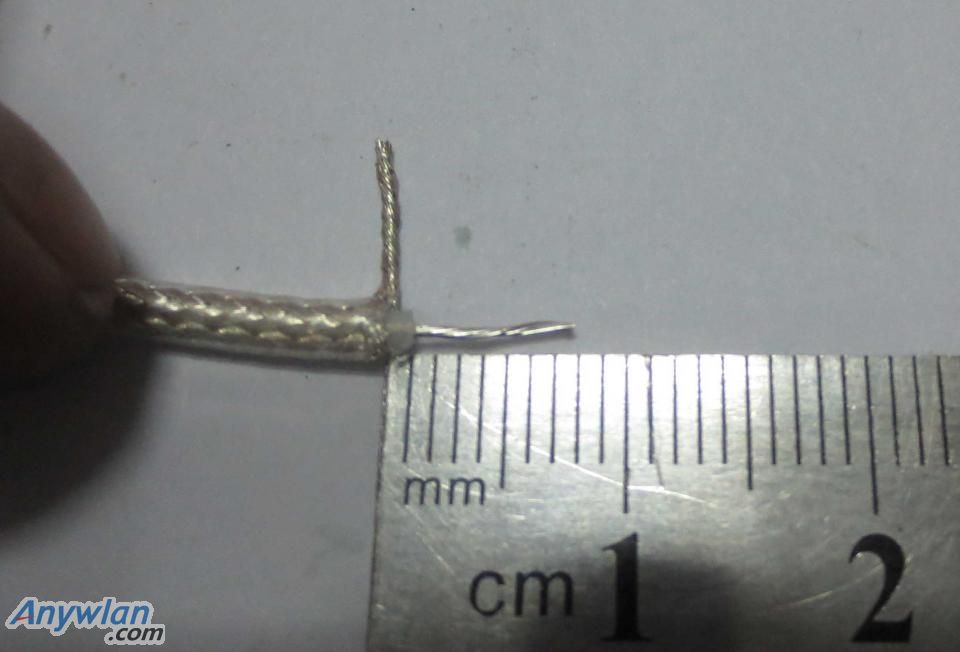

1.2、将屏蔽拨向一侧并剥去芯线绝缘层（仅留1mm）

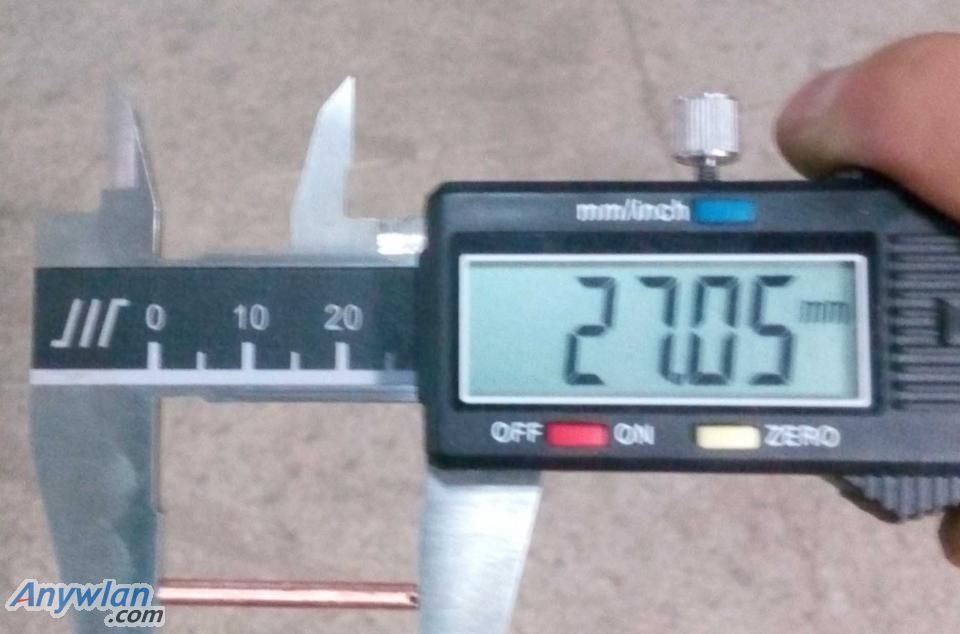

1.3、加工好尺寸的振子开约1mm的槽（上锡备用）

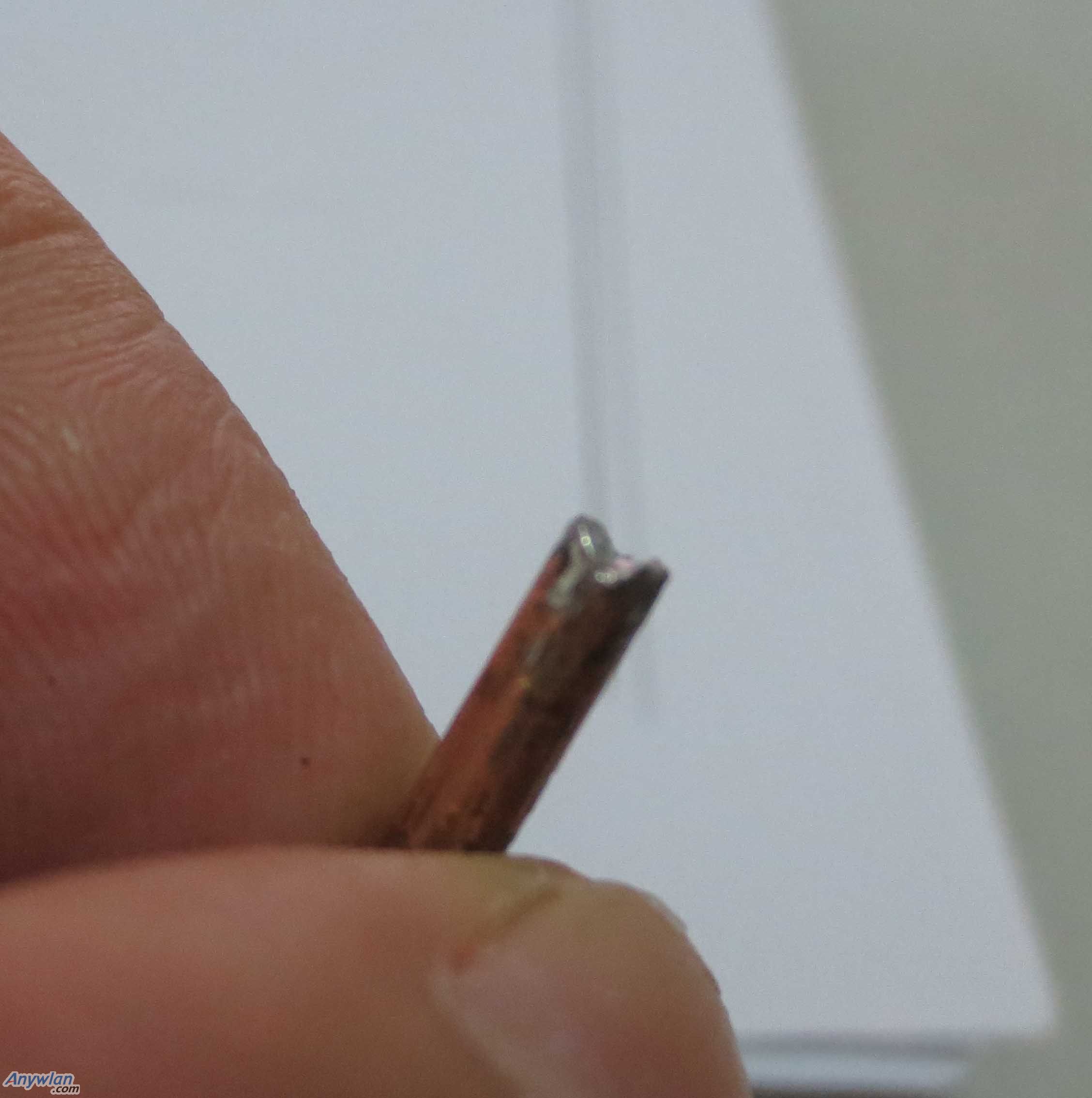

注意下图：已加工好的振子，方法使用锯条开槽。

1.4、振子预焊（上锡）[下图是上次出教程时拍摄]

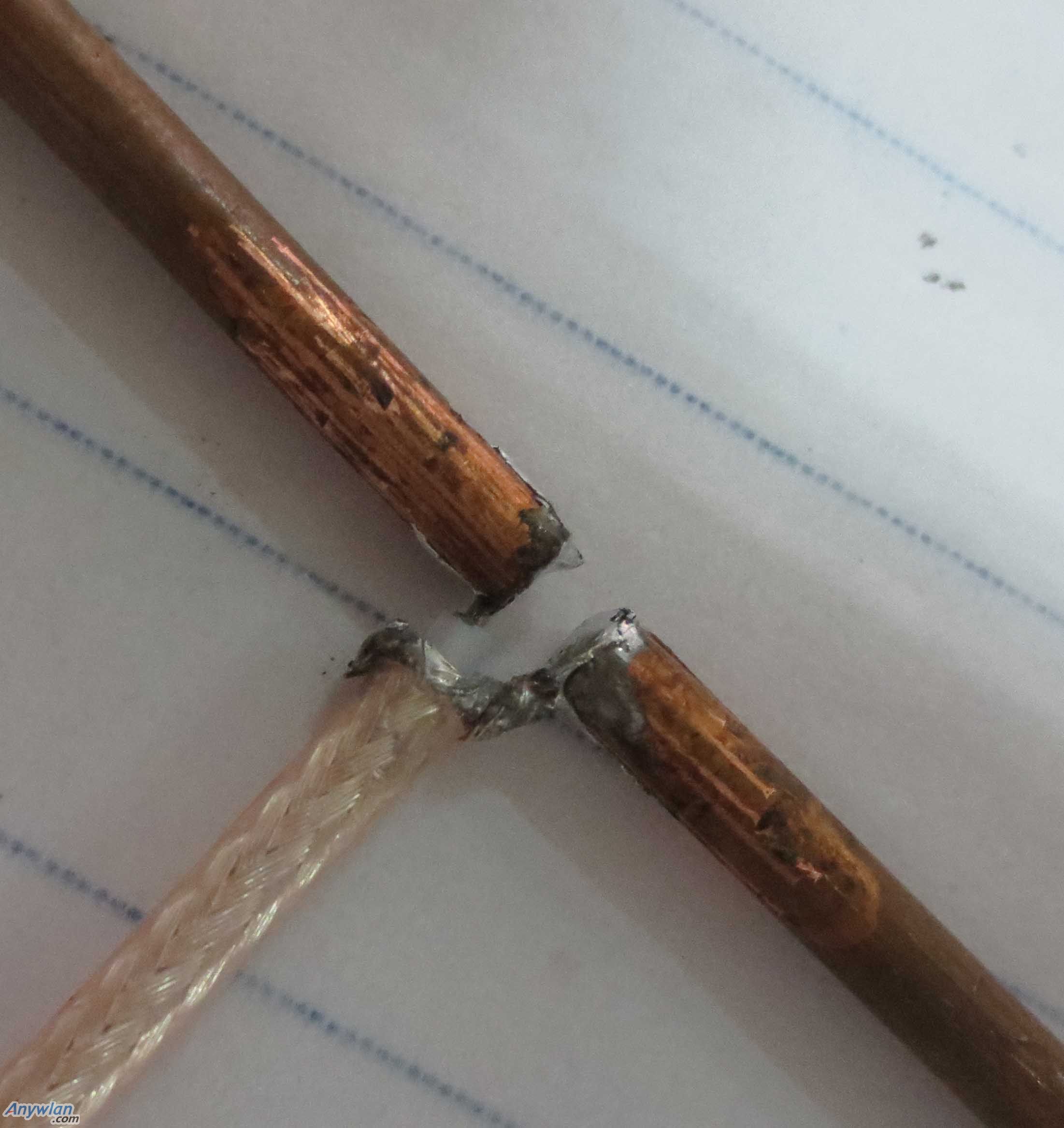

焊接成型见下图[上次出教程时拍摄]


但是这样制作,振子无法良好的定位，振子间距任然无法确保为仿真设计尺寸。
定位办法截取一段用完的中性笔芯笔芯的内径为2.7±0.5mm，外径4.5mm。刚好与我找到的铜丝直径差不多。

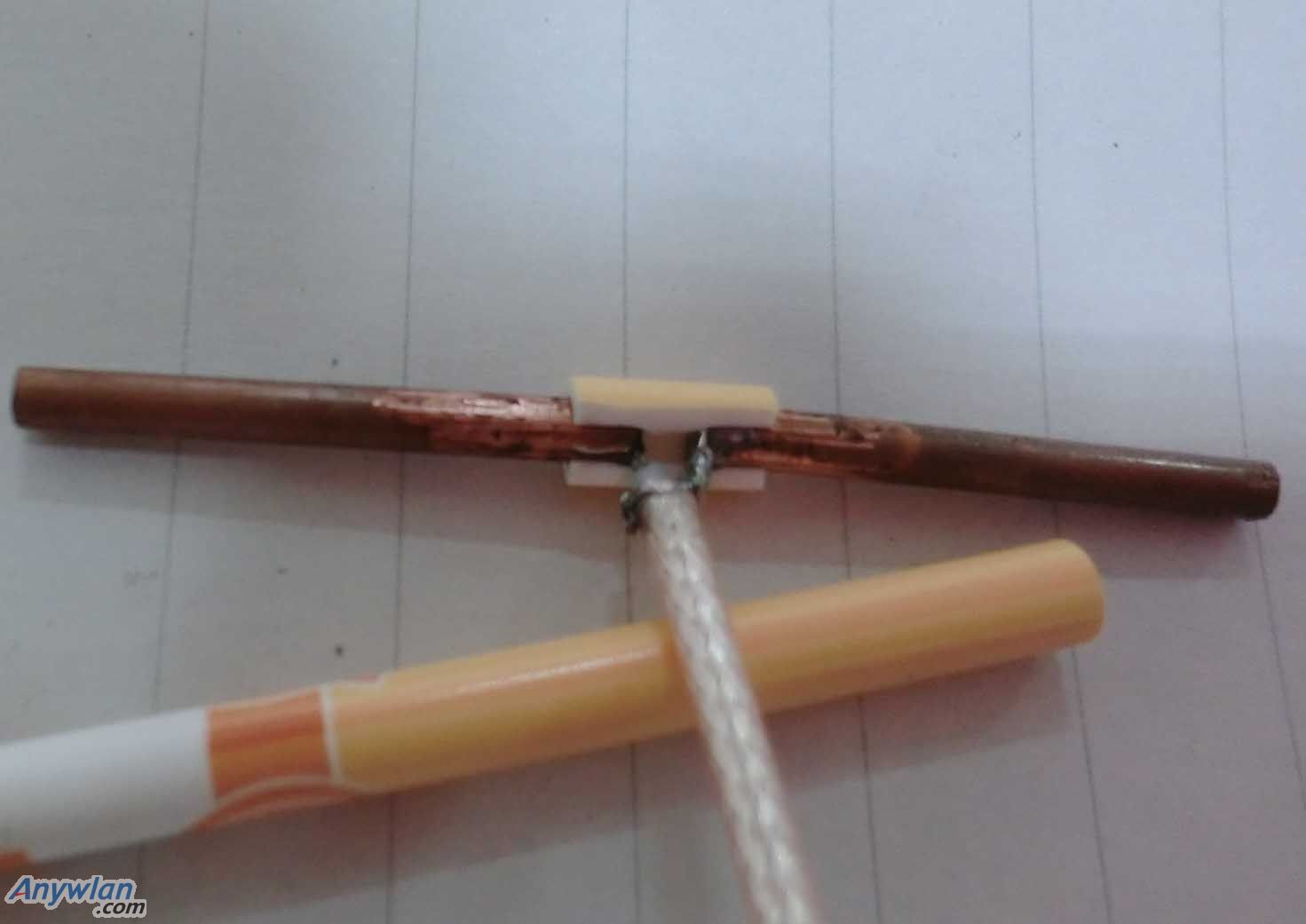

如下图卡住铜丝定位【是上次出教程时拍摄】；此次的绝缘管，我加长了，实际尺寸2cm。

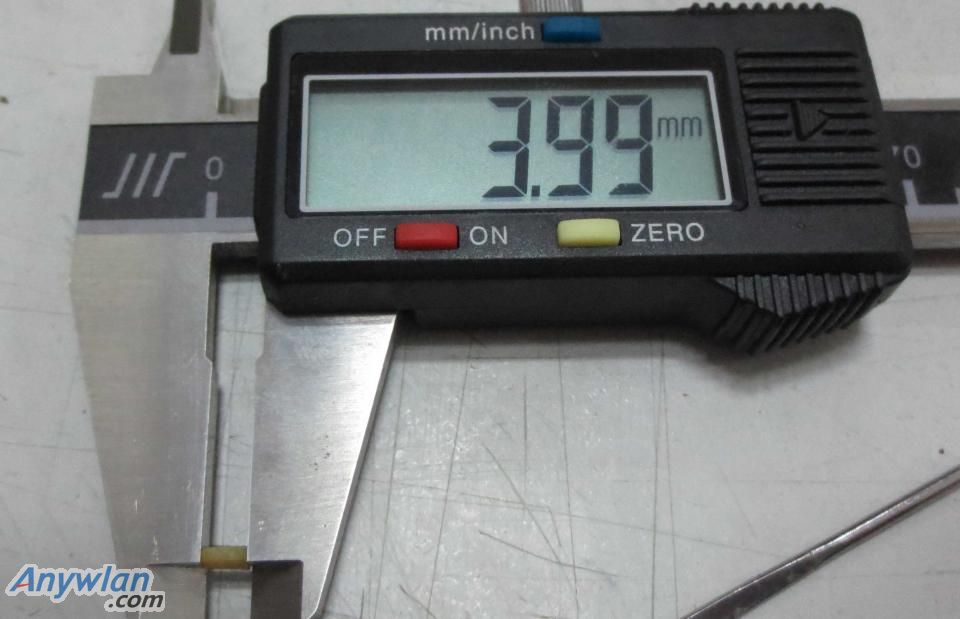

再制作一段馈电间距定位柱，尺寸2.7X1.5X4mm，塞在馈电位置。上AB胶加固（用胶量尽量少）
见下图




2、金属主梁的加工

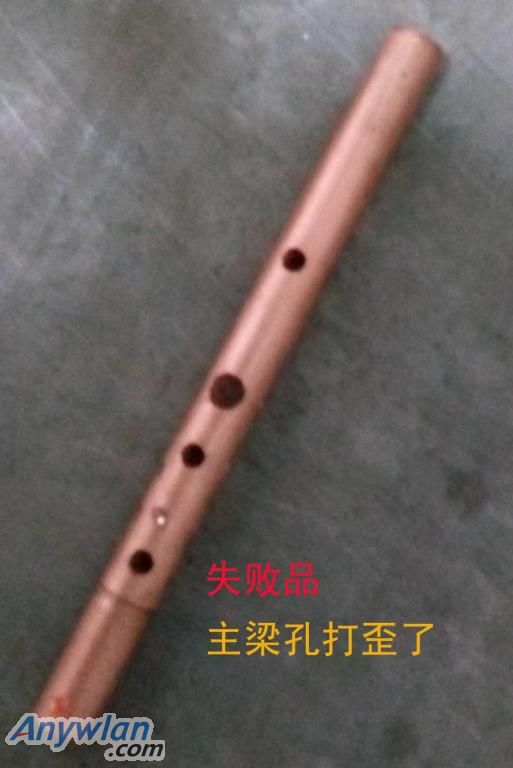

2.1、第一次DIY上车床制作没有经验失败

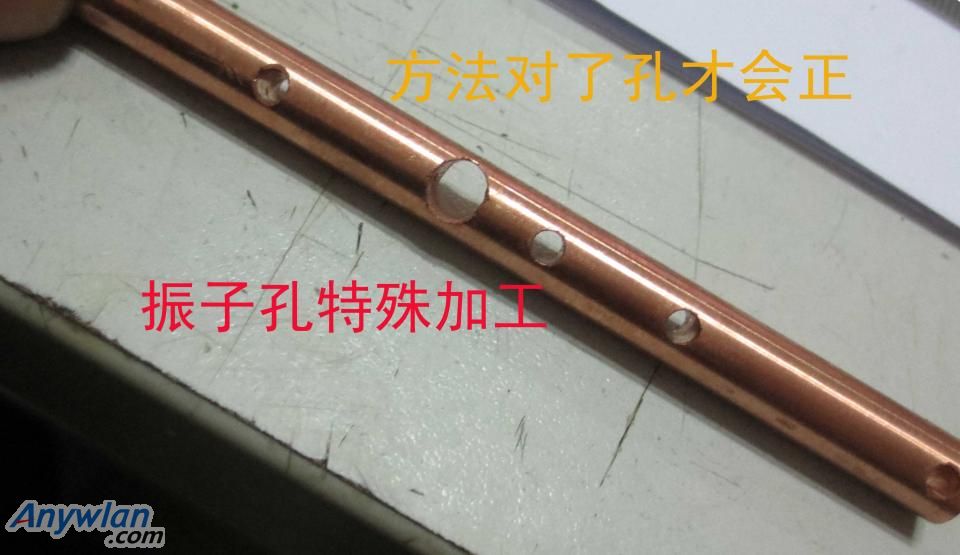

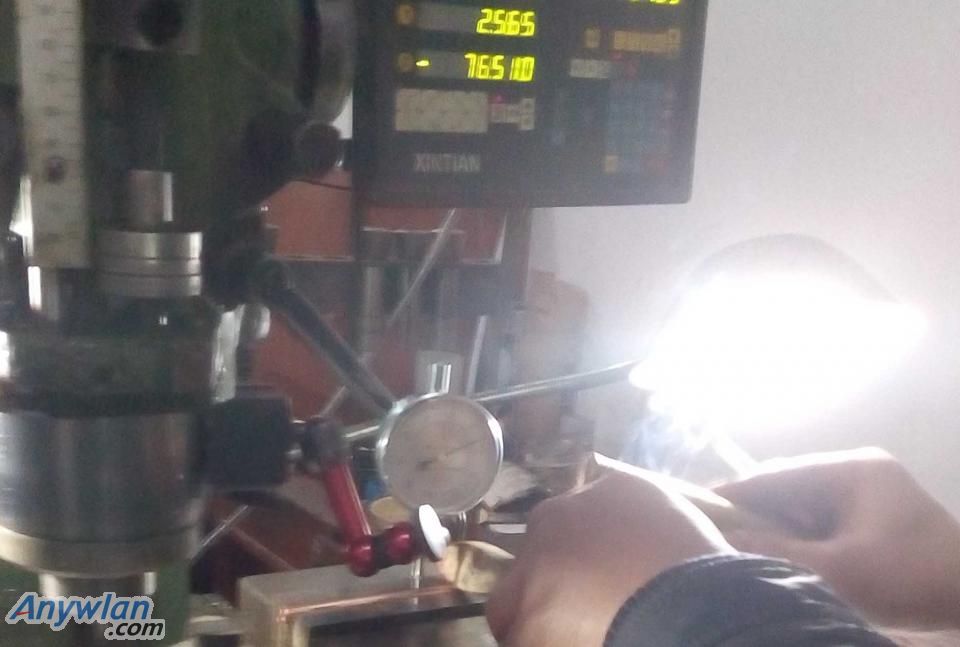

2.2、再次制作使用工具定位打孔一次成功
（主梁一侧加了预焊槽），振子孔向一侧多铣了0.5mm见下图

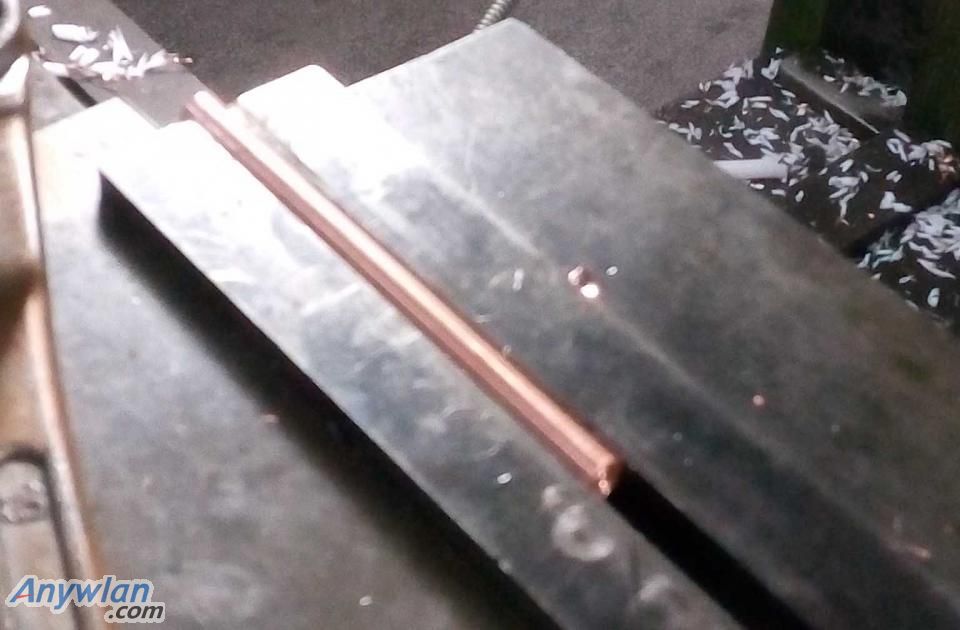

制作中的主梁

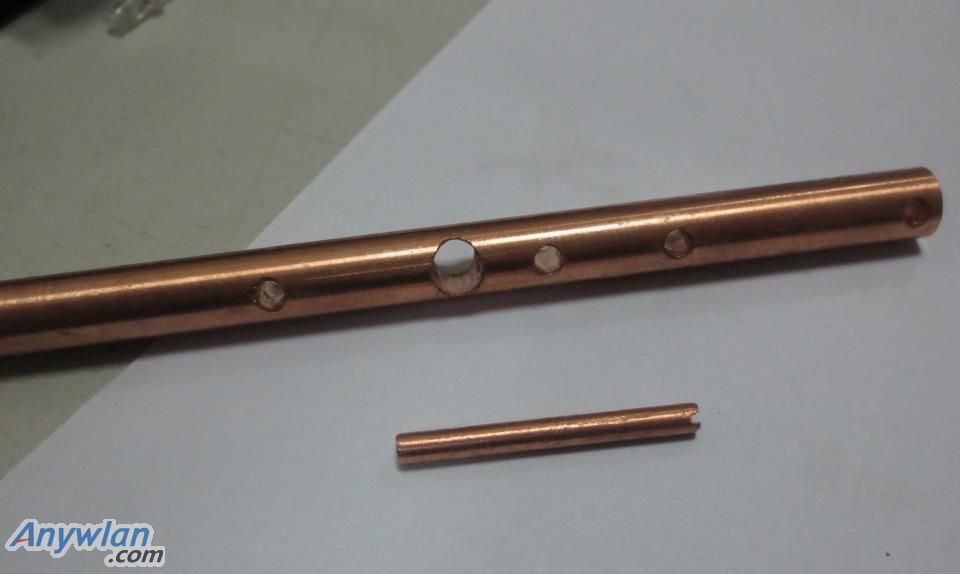

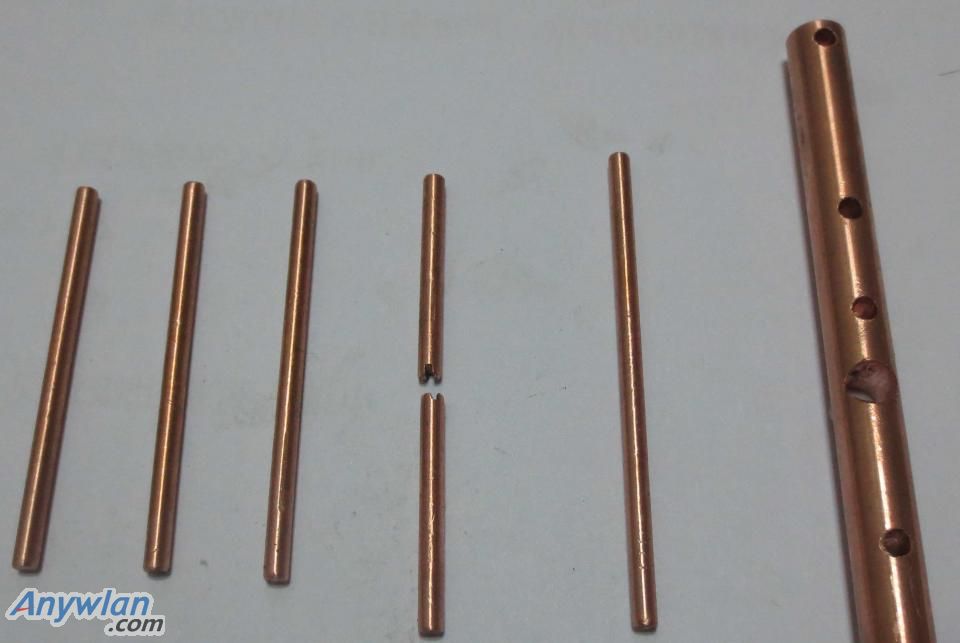

2.3、加工完成的组件图

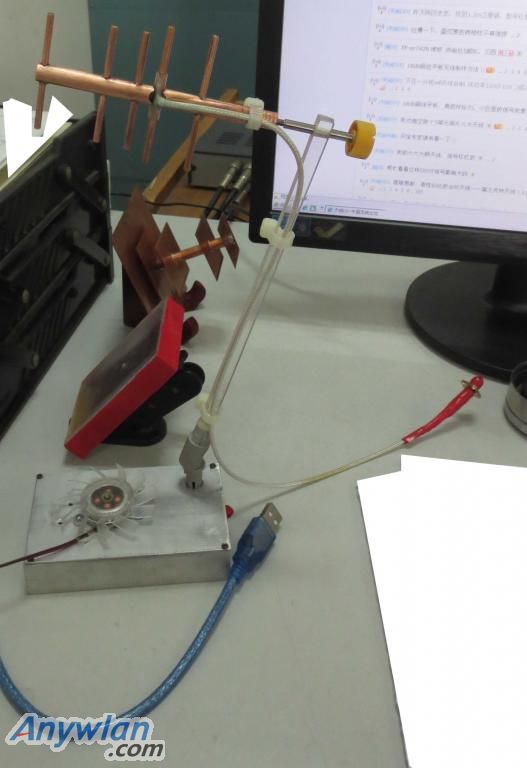

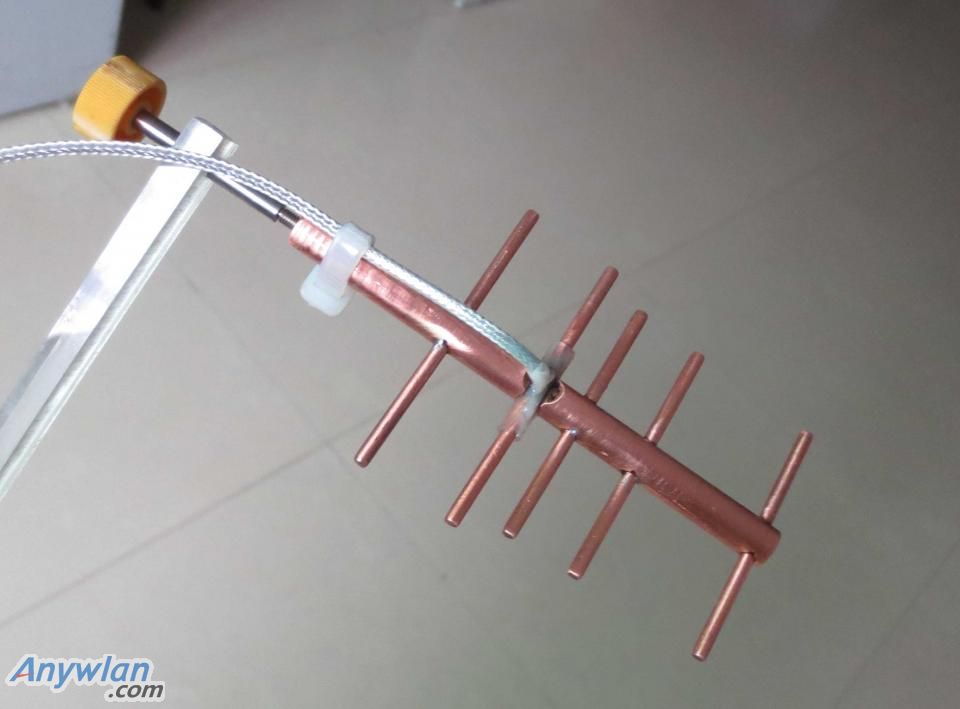

2.4、最后的成品

3、制作了一天重头戏来了，再好的加工测试不合格依然为零

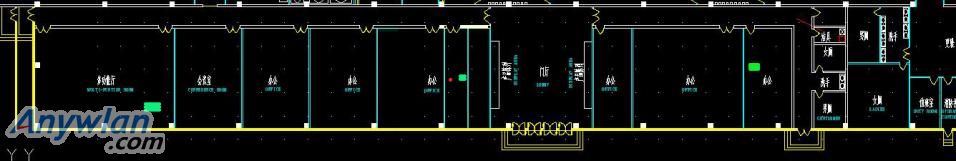

3.1、测试环境见下面的平面图
3.1.1、测试点在办公室（标记红点位置）与多功能厅2.4G11频段测试点42mm左右，间隔障碍物5堵20墙。（单墙厚度28cm）
3.1.2、测试点反方向有另两个wifi点为避免干扰人为将通信频道改为6频道

3.1.3、测试馈线使用1米50-1.5的馈线（接头为内螺内孔、内螺内针）；因材料限制全金属的铜丝八木所用馈线实际长度1.35米。

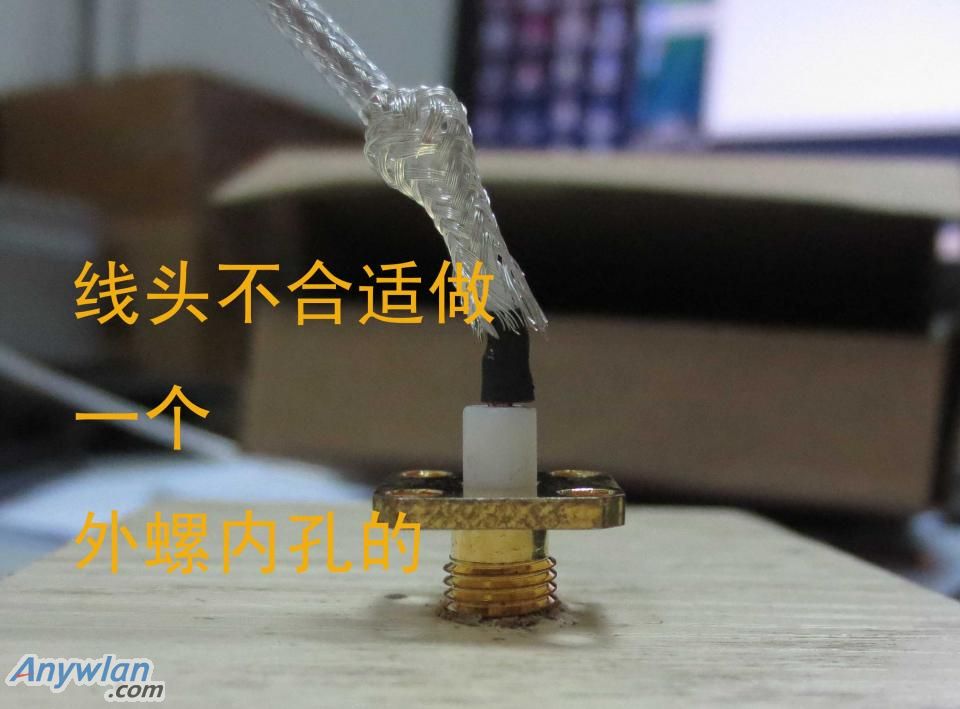

下图是铜丝八木嫁接的sma头

3.1.4、测试用网卡有两块分别是3070+6649、及TP-LINK722N。考虑干扰最后选用了低功率的TP-LINK722N。
3.1.5、通过激情版主对此款五单元铜丝八木的仿真，增益为9.75dbi左右，（详见lijiqing的八木乱谈三）
            包覆FR材料的三铜片，仿真增益为9.01dbi左右，光棍节我测试的minii双菱仿真增益为9.6dbi左右。相差不大看实测效果。
3.1.6、测试正式开始

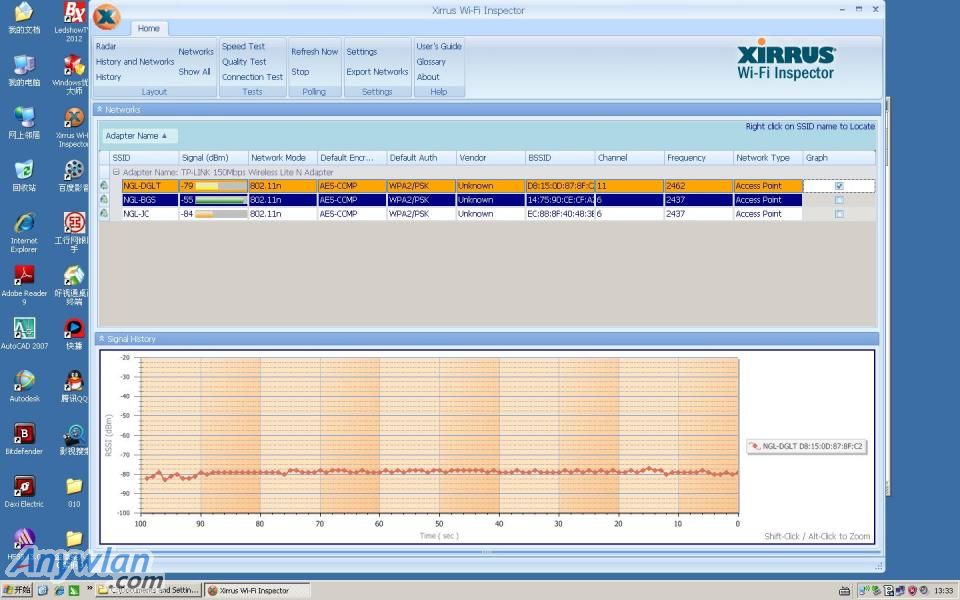

3.1.6.1、率先上场的是mini双菱增益值稳定在-78至-79dbm波动。（架设方式芯线上置）


3.1.6.2、包覆FR材料的三铜片，增益稳定波动区间是-77至-78dbm（架设方式正置）。

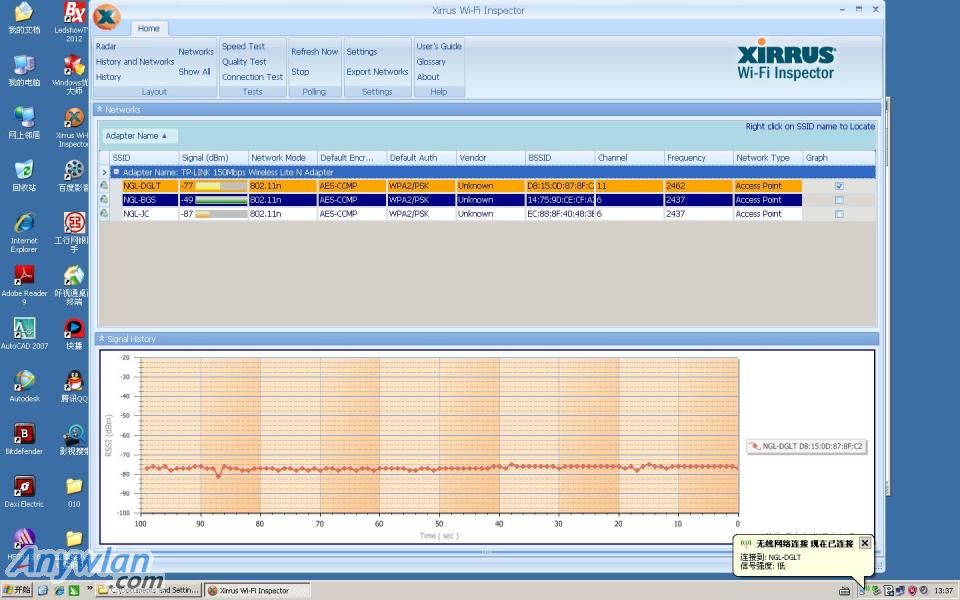

3.1.6.3、本次测试的主角五单元鱼骨八木。增益稳定波动区间是-76至-77dbm且相对以上两款波动更小几乎是一条直线（架设方式芯线上置）。


参考以上的测试数据，五单元八木的制作是成功的，对称振子新的加工方式，有效的减低加工误差。使天线几何结构更接近仿真数据。

ChowLiang

夺命半截砖 发表于 2014-12-17 13:04
阁下绝对不是个合格的钳工

回帖
谢谢阁下关注

笨人在此楼的所有回帖，
阁下如有时间，可以再视察一番。
重点已存于55楼久矣。

江山代有才人出，
旧事往日，
中国广大地区，起屋盖房，木匠掌棹。
现代的建筑行业，如果不依靠
._________________.
| _______________ |
| I             I |
| I             I |
| I             I |
| I             I |
| I_____________I |
!_________________!
    ._[_______]_.
.___|___________|___.
|::: ____           |
|    ~~~~ [CD-ROM]  |
!___________________!
不知道还有无这个行业的生存

luoli123

顶了

flyfish000001

坐等完整帖…………

识宝专家

坐等完整帖…………支持了

skk222

看直播，，，，

相当的白

看直播，，，，

yuxunjun137

午饭时间过了，，，，嘿嘿，最好把制作资料也上来

zdg702

先前排支持一个

zdg702

圆片不好加工，方片容易制作，我想你做的应该是方片的吧。

wht1986

楼主你还没有吃完饭吗？好大的饭量哦！

rainfly1981

识宝专家 发表于 2014-12-2 12:59
坐等完整帖…………支持了

还是识宝哥好，看看吧更新齐全了。谢谢支持谢谢了。

rainfly1981

zdg702 发表于 2014-12-2 13:11
圆片不好加工，方片容易制作，我想你做的应该是方片的吧。

还是圆的，本人是死性不改的主
