发表于 2014-12-5 16:24 |显示全部楼层

本帖最后由 rainfly1981 于 2014-12-5 18:20 编辑

仿真求证，不加反射板VSWR值约800，加上约300左右，2.4G波段的中心波长123mm。看来要找找设计原因了？

也许本人学艺不精。

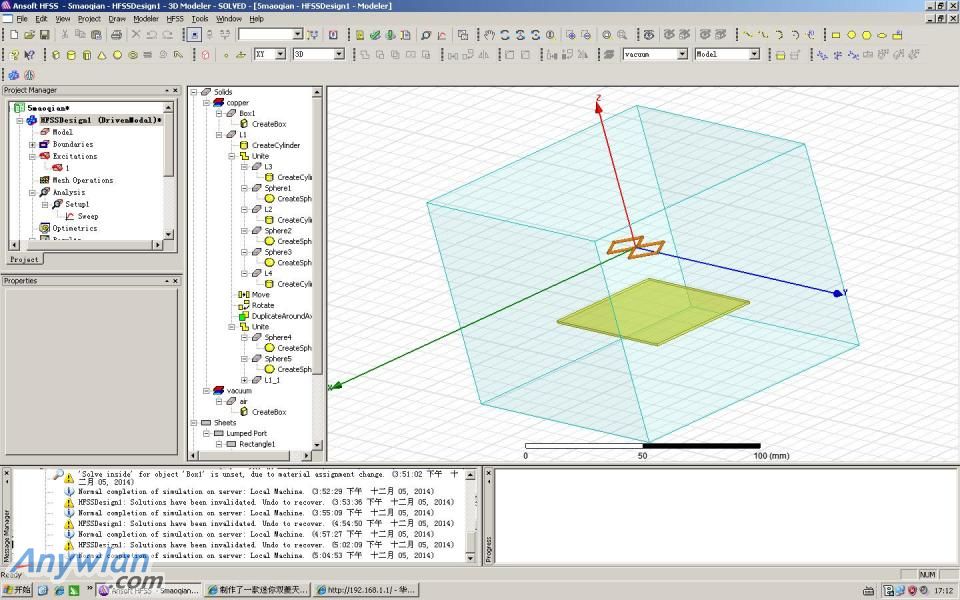

1、模型

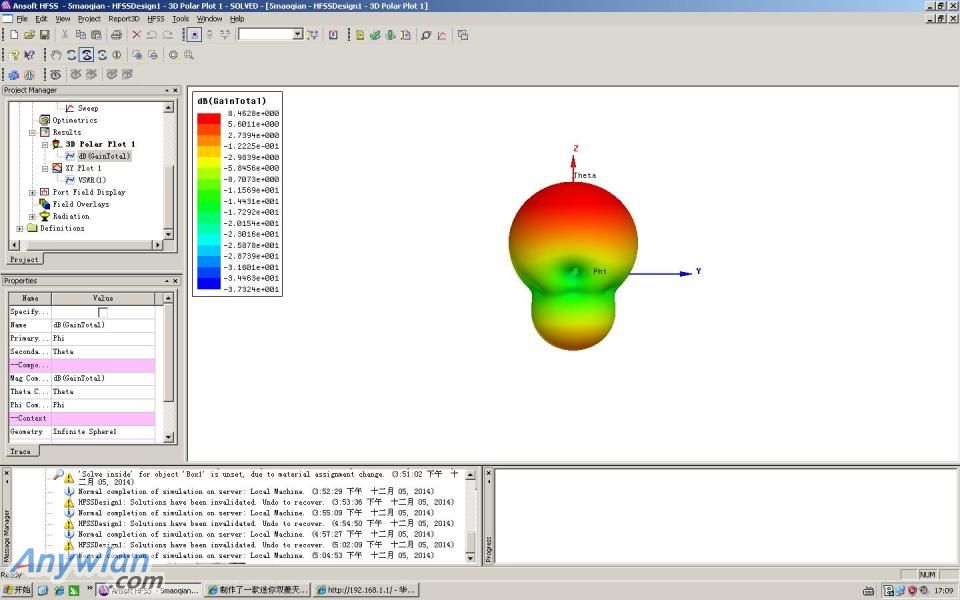

2、增益

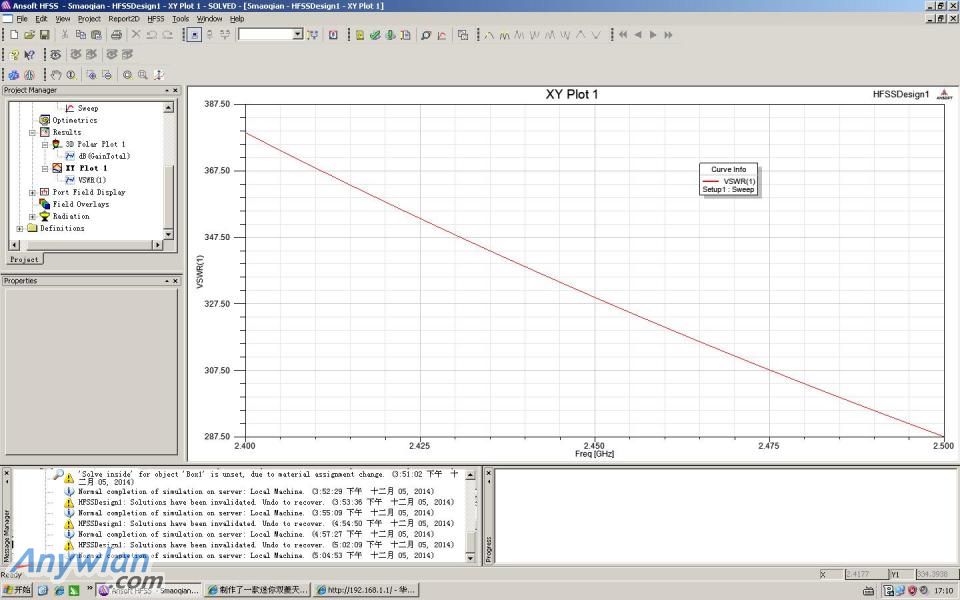

3、驻波（这是最佳的情况了）

评分

1 查看全部评分

xhb6263

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

使用道具举报

xhb6263

6315 回帖	9万积分	4107 小时在线时间

论坛巡察员

注册时间: 2011-1-11

金币: 89658 个

威望: 436 个

荣誉: 11 个

发消息

累计签到：265 天
连续签到：0 天
[LV.365]无线熟人

发表于 2014-12-5 22:35 |显示全部楼层

本帖最后由 xhb6263 于 2014-12-5 22:36 编辑

rainfly1981 发表于 2014-12-5 16:24
仿真求证，不加反射板VSWR值约800，加上约300左右，2.4G波段的中心波长123mm。看来要找找设计原因了？{:5_2 ...

辛苦了，增益是多少。我不懂E文

受到处罚了请看这里http://forum.anywlan.com/thread-194429-1-1.html

使用道具举报

rainfly1981

2128 回帖	1万积分	1933 小时在线时间

上校

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-12-5 22:36 来自手机 |显示全部楼层

xhb6263 发表于 2014-12-5 22:35
辛苦了，增益是多少。

8.4dBi。驻波太高！
