再战"终极版"叠双菱，KO！

zb1192000

继上周末的失败，此周末注定我会卷土重来

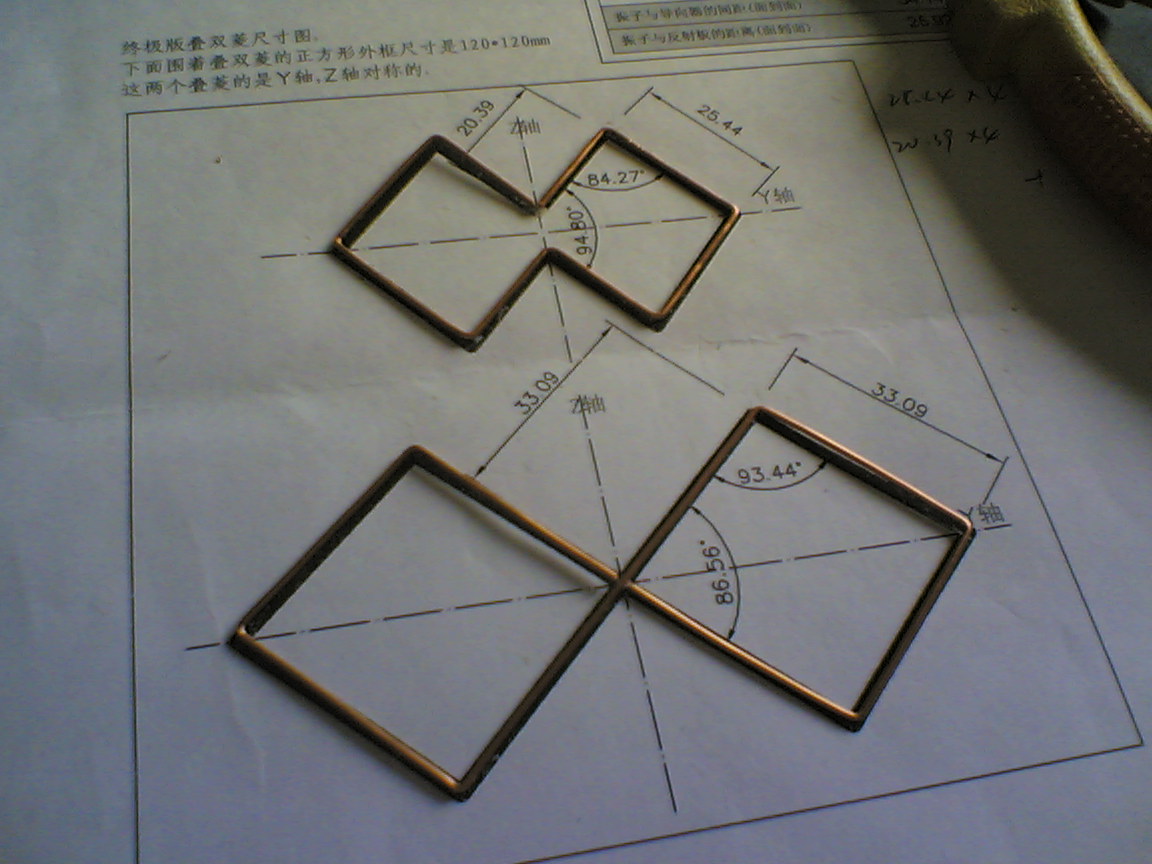

个人感觉还是图纸做双菱直观些    打印了sanking提供的图纸
依葫芦画瓢。嘿嘿

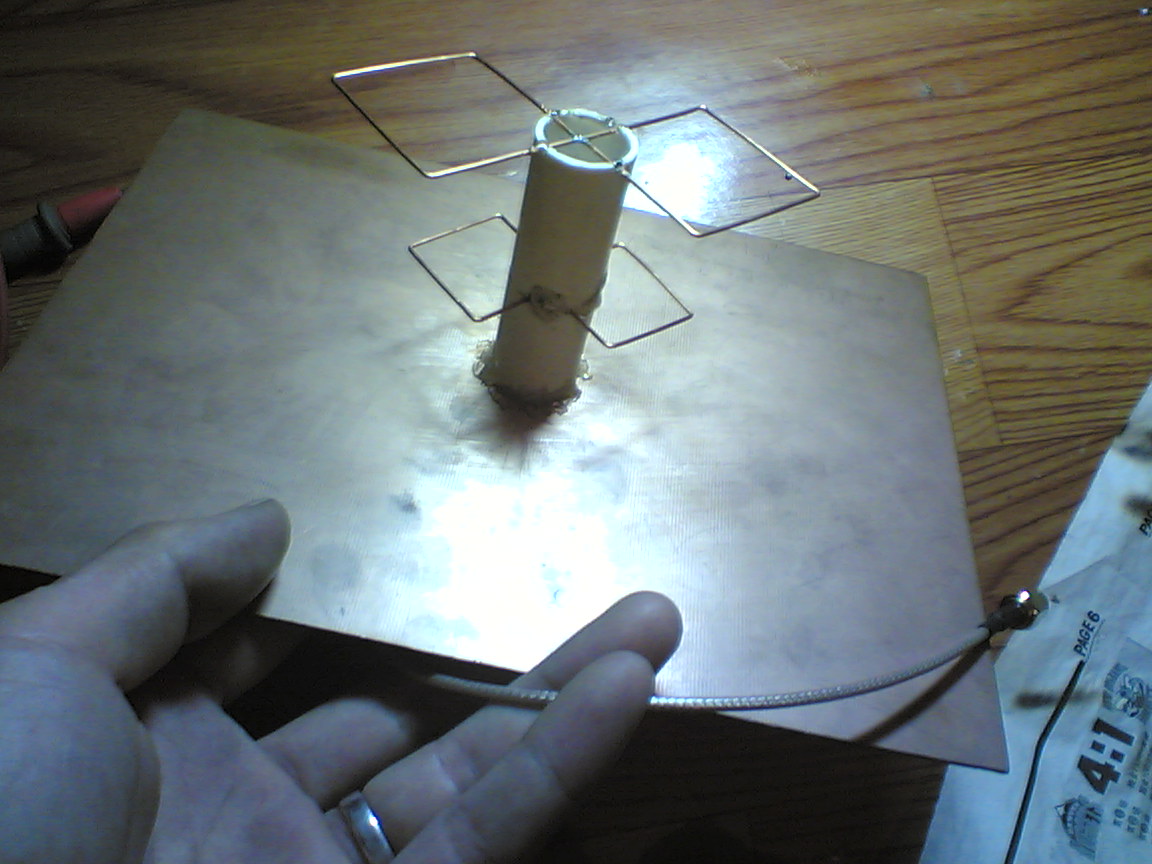

做好的成 品

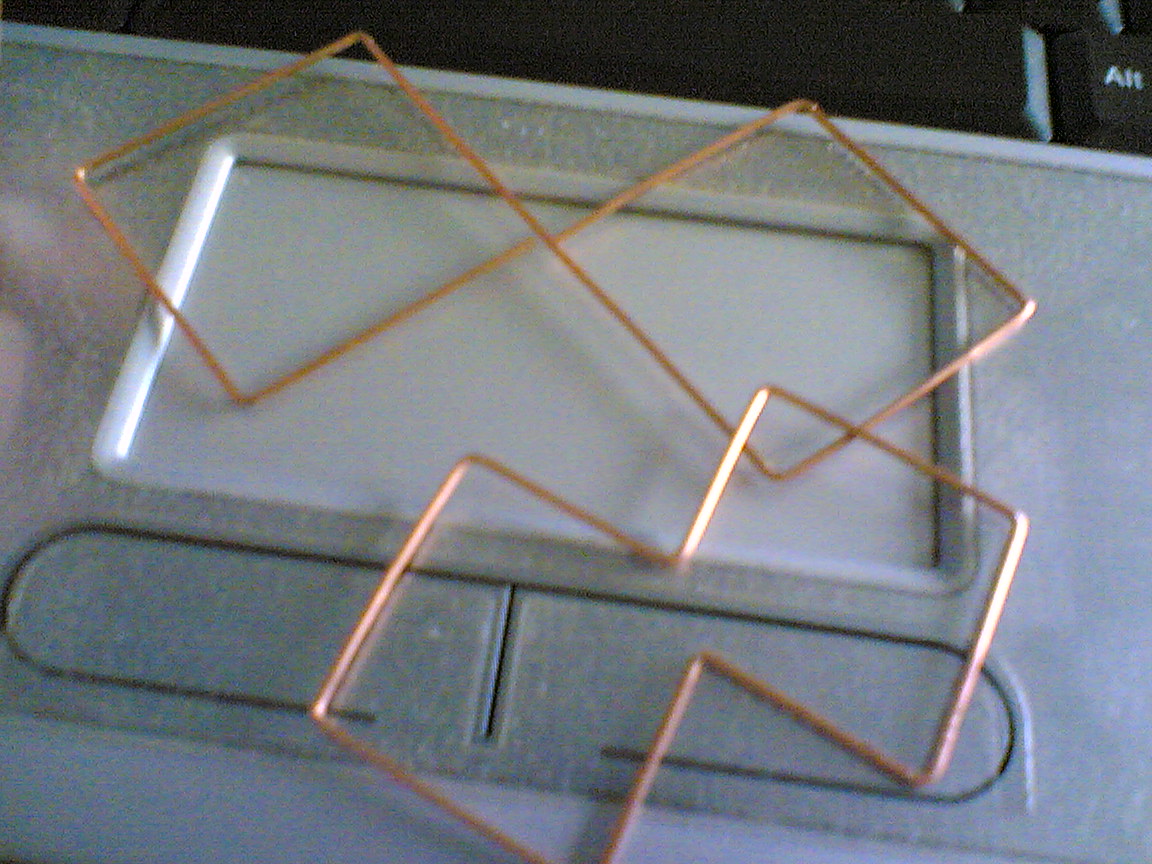

详细焊接和组装过程 省略若干。。。 直接放成品图  。。

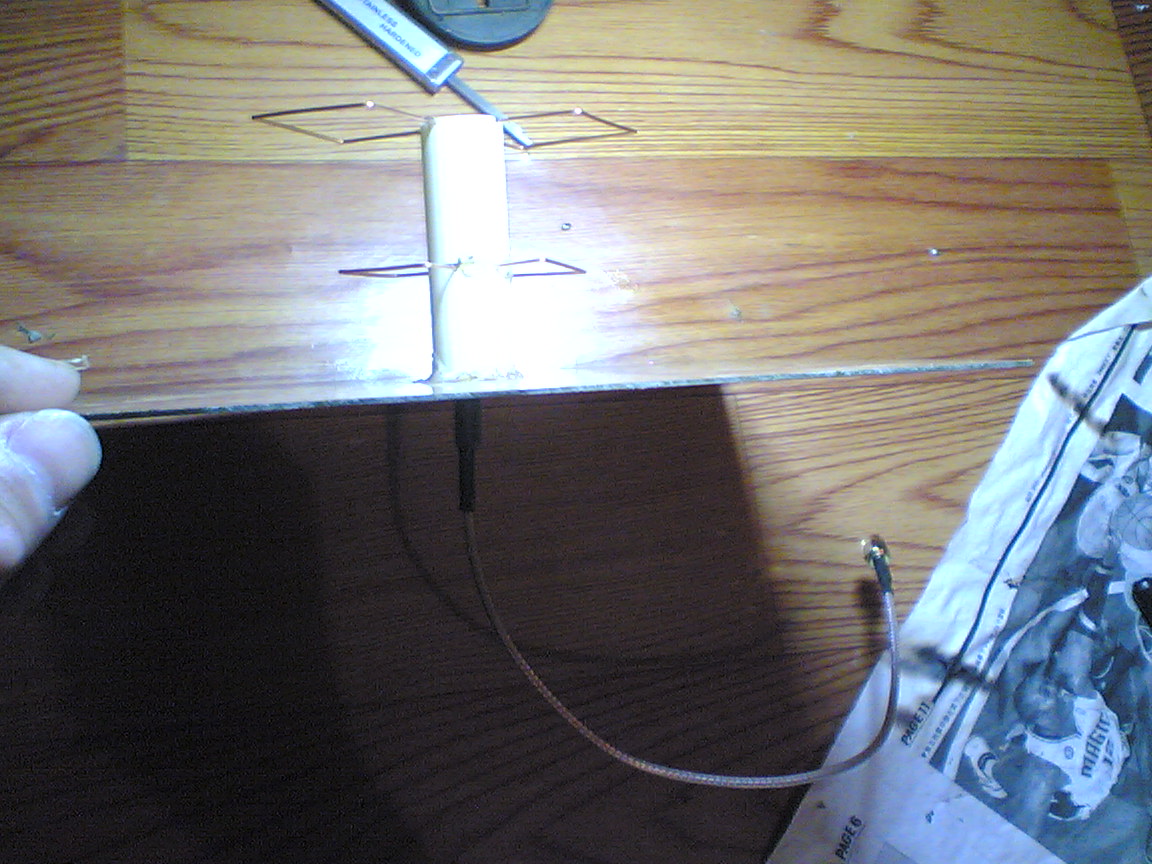

来个侧面的

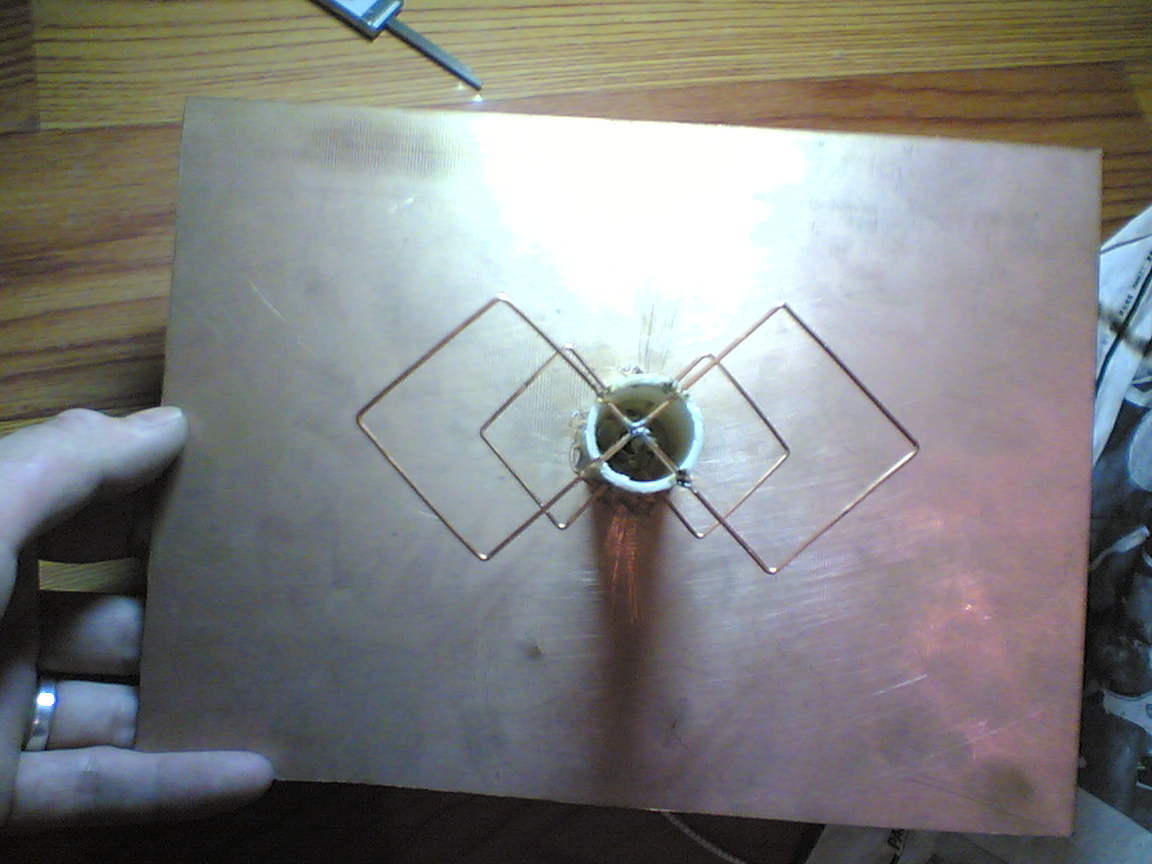

再来 个俯视的

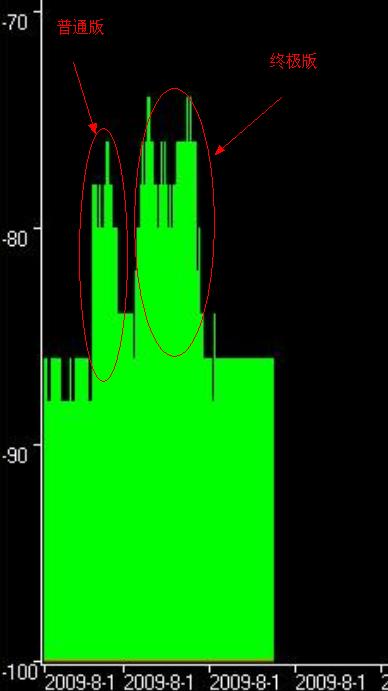

效果还是要好一些 尽管只有那么几db  实测看图



手持的，有点晃动 不稳定

相比来说 增益还是有的 只是不太明显 但也是成功啊！！！

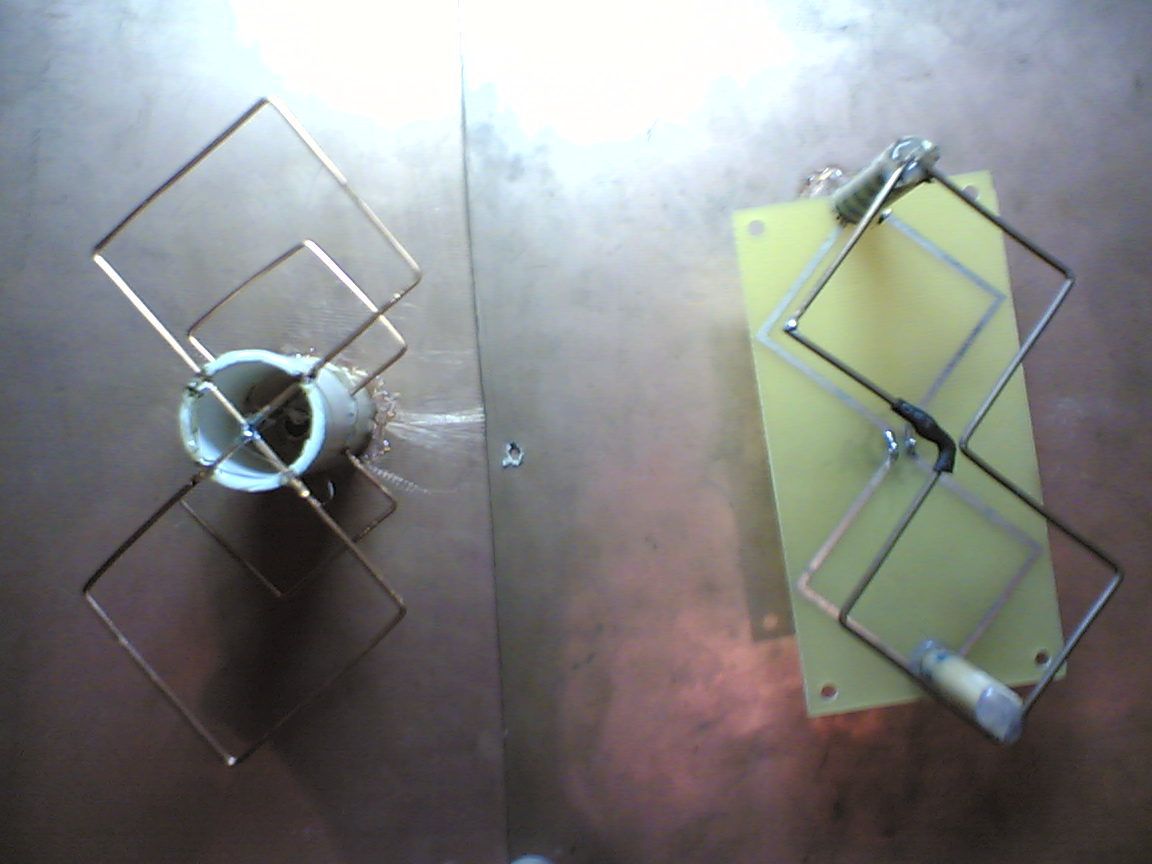

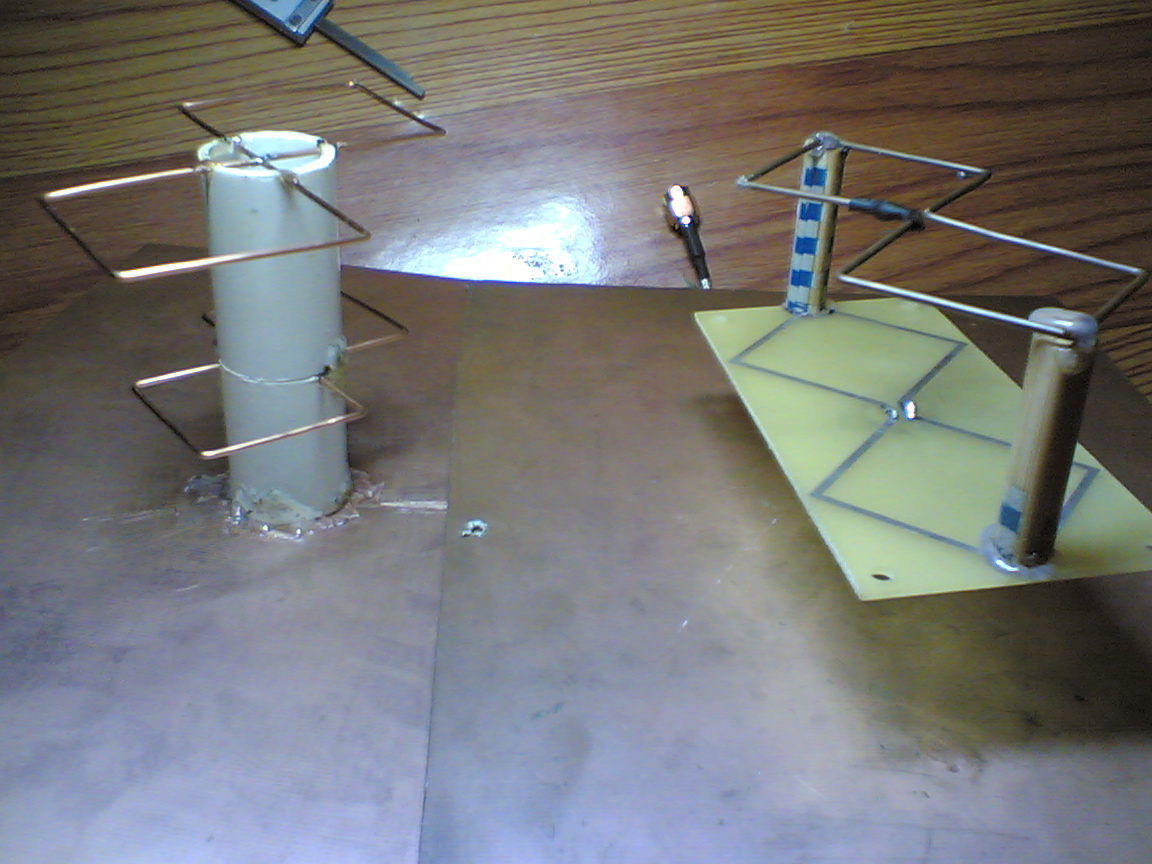

以下 来个哥俩好 合影 终极叠双菱  和普通叠双菱


最后还是有个问题

怎么终极版这个双菱的极化方向和普通双菱极化方向差90度呢？

也就是普通双菱要横着摆，终极的要竖着摆。达人解释一下！！


至此，双菱diy告一段落，下面朝八木进军，diyer们跟上啊！！！

zb1192000

沙发我来坐  嘿嘿{:2_32:}

sanking

哈哈，就是说嘛，极化方向很重要的说。

不过相差90度我也奇怪的说

sanking

晕，KO是Knock out的意思，是输了的意思，汗。。。

sanking

我看了下你的第一张图，好像双菱的边不在一个平面上的？
看了倒数第三张，比较明显看出来不是一个平面的。

这样的话增益会有影响的说

sanking

还有，你的板射板不是20*20的，这很影响增益。
我的优化数据是一个整体，如果某个数据变化了，就会影响增益和驻波比的。

zb1192000

晕，KO是Knock out的意思，是输了的意思，汗。。。
sanking 发表于 2009-8-1 22:26

哈哈 ko了这个难点哈 没有语法错误啊

zb1192000

唉  看来diy 是条永无止境的路啊

坚持就是胜利！！！

无线达人

我也自己动手做个

阿魂

那个小的间距好像大了吧。。。

sanking

优化过的数据就是那么大的，

sanking

哈哈 ko了这个难点哈 没有语法错误啊
zb1192000 发表于 2009-8-1 22:46

呵呵，有道理，把这个困难给KO了。
