发表于 2015-7-8 13:36 |显示全部楼层

本帖最后由 virginlulu 于 2015-7-22 18:56 编辑

论坛发起RT-N18U试用活动，一直潜水，以前的活动也报过名（没通过），这次抱着试试看的心态填写了信息，一天上午突然接到电话，通知偶被选上了！感谢论坛、感谢华硕。

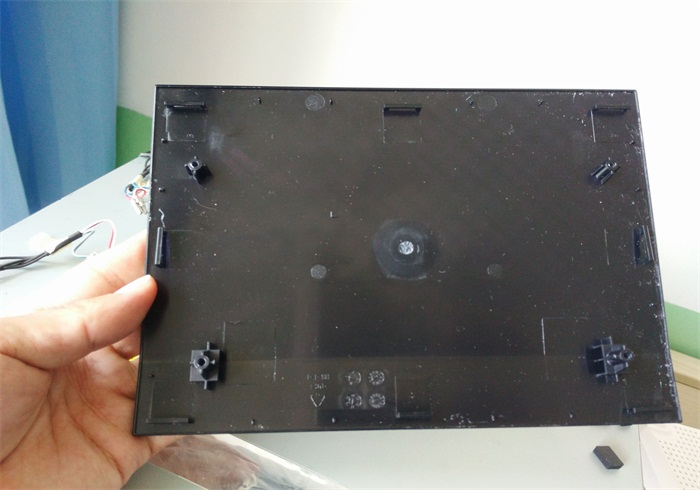

机器到货后，马上拆机。四个脚垫下的螺丝卸下，一把螺丝刀完美拆机。电工一个，胡乱评论下。。。。。，轻拍
【廉颇老矣，尚能饭否？】RT-18U玩机之--改机篇，敬请期待。。。。。。。。
买N16的人现在还大有人在，足见经典路由的影响力，N18可以看作是 802.11n的N16的终极版了，但事实是否如此？包装正面.png

包装正面照

包装反面照

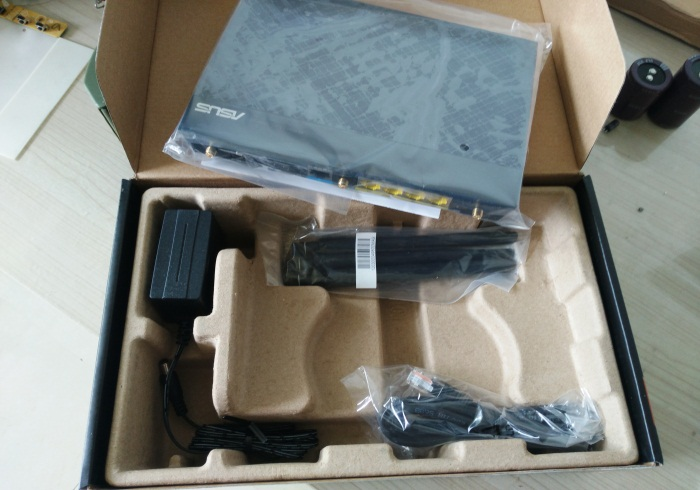

开包和卡口

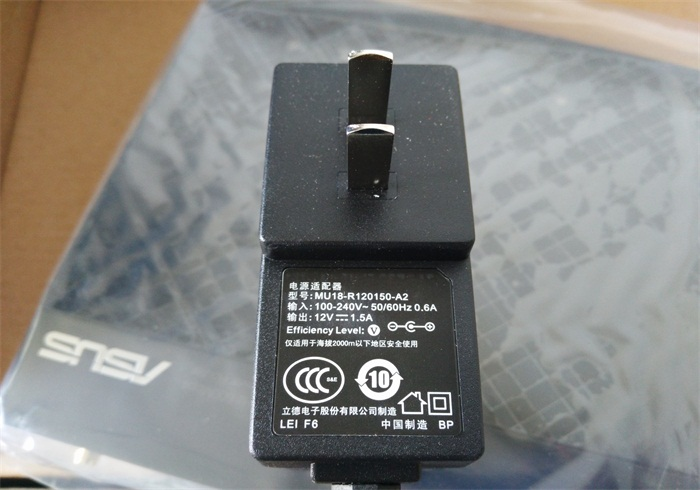

电源适配器

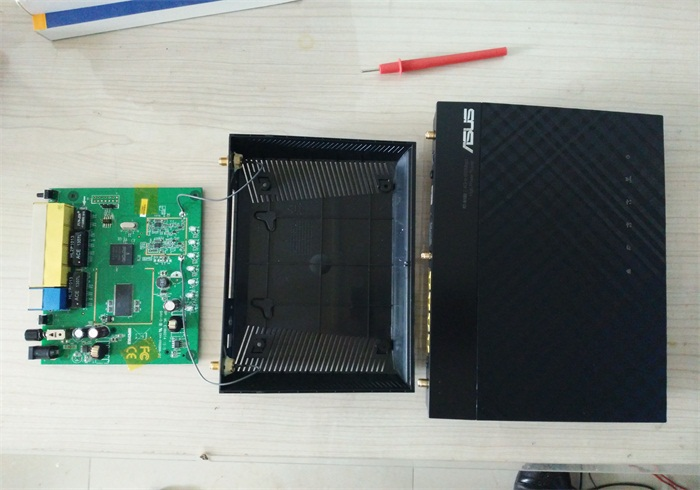

看下大小，跟我刚参加的RT-N12HP的机器对比下，大了一圈吗！！！！！！！！！！
题外话，上次参加活动运气不好，送我的N12的PA挂了，果断采购20片6649,随手用的土豪金431编程器一起露个脸。。。。。。，这个编程器有几个问题需要注意：
1、装并口驱动

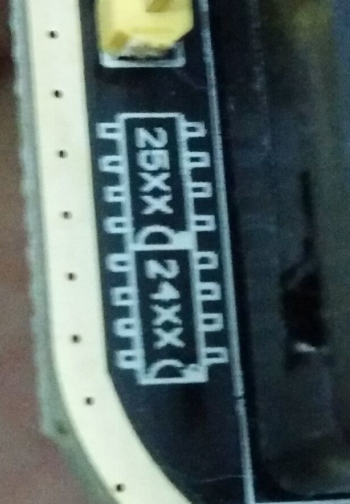

2、编程的时候注意芯片引脚按照pcb表示安装，不要被软件界面的图标误导，有木有？
3、ttl是5V的哦！貌似路由3.3的ttl，改3.3需要飞根线改造下，这完全是给5v单片机用的节奏吗！

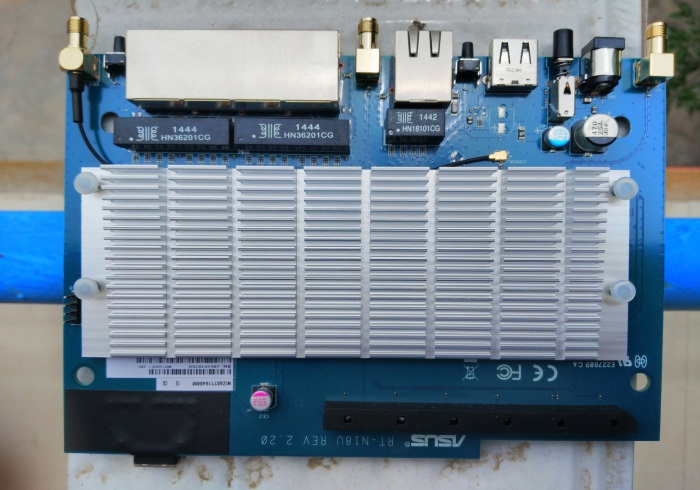

进入正题，主板正面照，散热片的下面分别是cpu和网卡的屏蔽罩子，用导热胶垫导热，芯片高度集成，除了屏蔽壳外，光秃秃，集成电路的时代

一大块散热片，不用说，热啊！

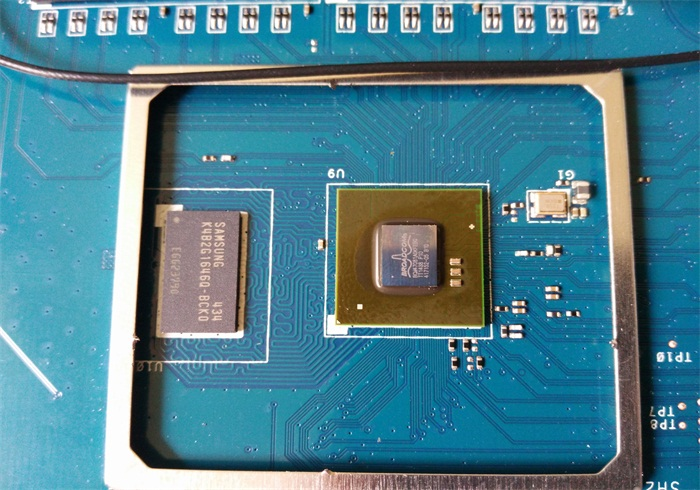

cpu是47081；内存K4B2G1646Q-BCKO,16位宽的三星DDR3-1600 256MB颗粒，应该可以加到512内存，原机cfe就支持（？），加1g不好说，看颗粒焊盘吧，颗粒三星、现代、镁光都有；

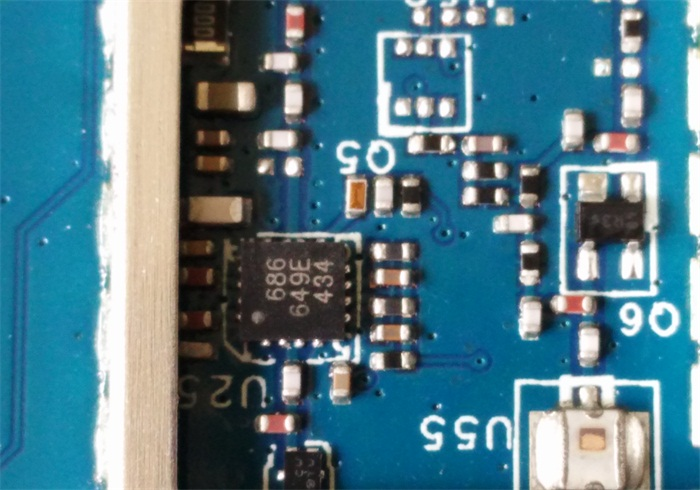

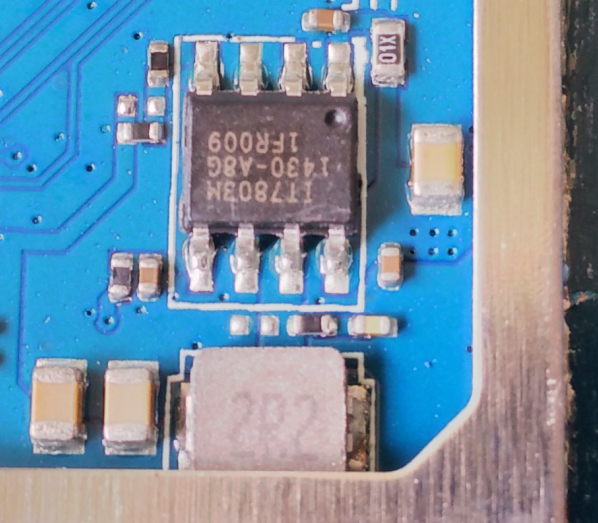

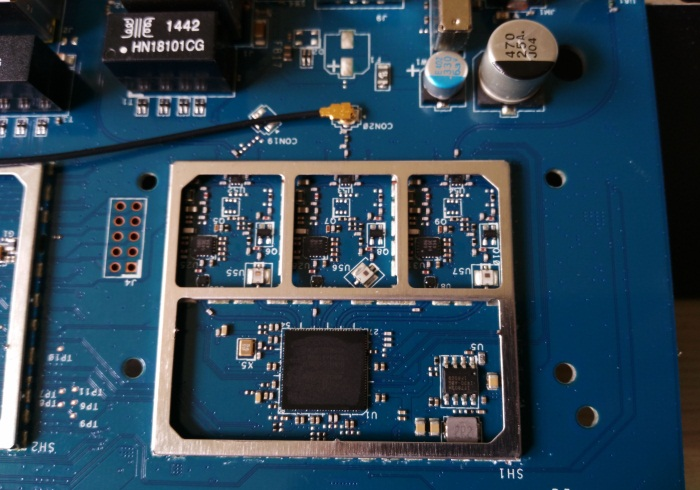

无线BCM4360，PHY 部分支持 802.11 a/b/g/n/ac draft，2.4GHz阉割成802.11 b/g/n，3T3R,PA是宝岛台湾richwave的RTC6649E 400mw，LNA不清楚，无线部分还不错，网卡配备一颗ITE 联阳科技IT7803M,3A的输出，可见网卡耗电也不少。。。。。。，RF部分和主芯片电源部分分开屏蔽

反面照

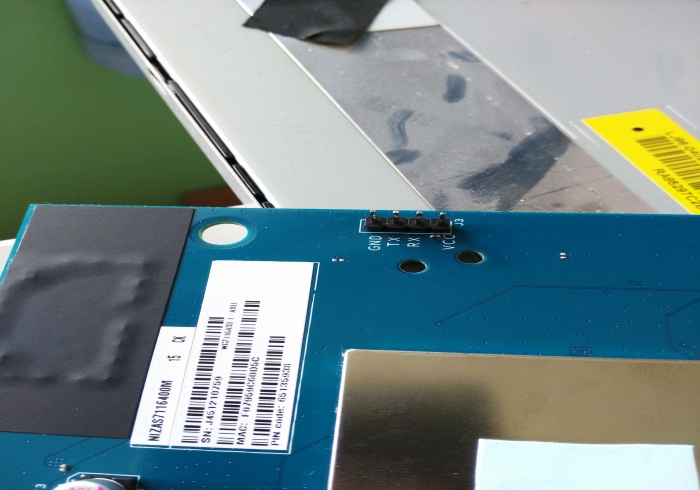

整个电源部分都在背面了，赞一个华硕的layout，布局不错！不过多层板真的很好拉线吧？空旷啊，有木有？多层板设计保证了整机良好的电磁兼容，usb3.0部分也屏蔽了，又见网变下大片的挖空。。。。。比起廉价的几十元的两层板，成本高些！不是说两层板就不好，两层板一样可以设计很好的路由，看设计师水平了。DCDC电源部分大量使用mlcc电容，电解电容用的少，只有三颗，同步整流当然是标配了，两颗天鈺科技的FR9618，23V/3A，一颗ITE 联阳科技IT76630M,23V/3A，7801是不是也是ITE 联阳科技的呢？其他待查，都是便宜料，但是实惠够用，datasheet也给大家备了。mlcc这东西坏了居然短路，碰到好多回了！不过也好判断，稳压电源限流供电，发热的就是了。。。。，ttl标注清楚，省事了

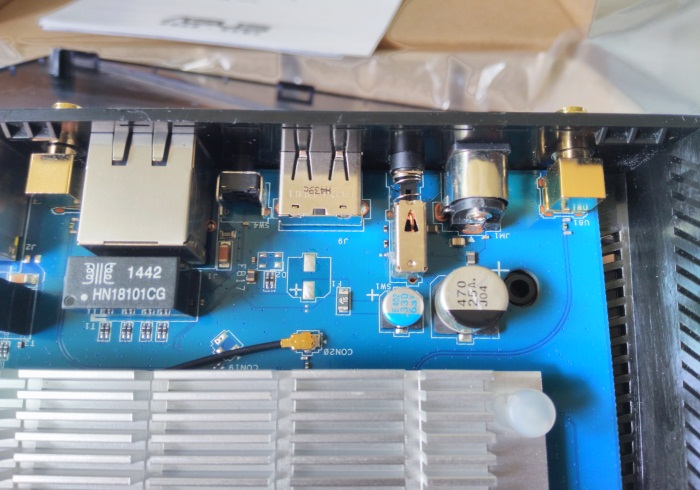

缩水的usb2.0部分，还好热恢复保险丝还在，小遗憾

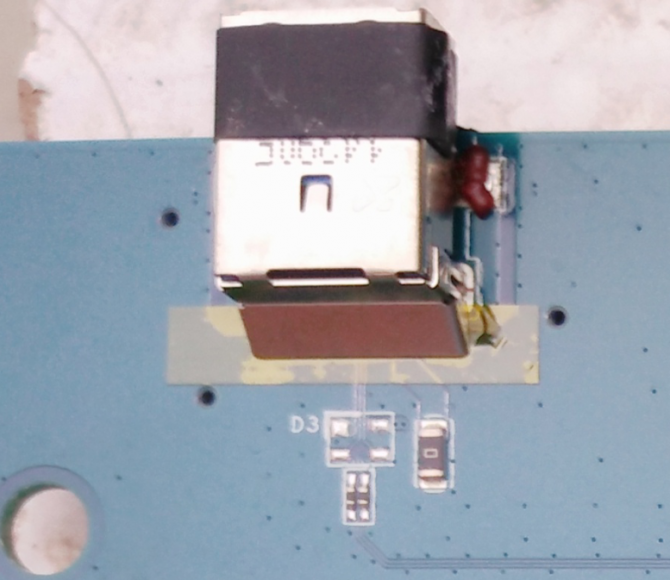

缩水的usb3.0部分，这是什么？0欧姆电阻？惊了。。。

飞索nand的flash，Spansion S34ML01G100TFI00，slc，128M的，放心刷吧。。。。，旁边难道预留了spi flash，有意思？这个机器有ttl和jtag，但是jtag软件没找到，砖了可是麻烦事，小白刷机小心了，好奇华硕用nandflash批量生产编程咋搞的啊？编程劳动量不小，用的什么编程器啊？
话说拆完了机器是要寄回去的啊，于是改造计划暂时搁置，初步打算加flash座子，加内存到512
，入手一个nand的编程器是必须的了，799啊，便宜够用。
貌似arm版本的cfe又增加了不少参数啊，华硕还是给力的，赶紧看看GPL先。。。。。。。。。。。。。。。。
比起廉价的MTK，华硕机器还是贵了，话说在AC路由崛起的时代，N18很难再续N16的辉煌，降价吧！
已备好nand的编程器，华硕的机器有需要帮忙的，论坛PM
