效果不错的反转长成5单元，加了个套～（已补上长城阵/9单元/21平板等的测试）

pk2003

在这里潜水有段时间了，学习了不少东东，天线做了N个，平板，开槽，长成的9单元，5单元都做过，最有成就感觉的就是这个5单元的长城了，角度大，材料好找，效果好，在窗台一放，基本上好用的都能找到，发上来跟大伙分享分享～
长城的数据已经有一大堆了，在这里就一再重发，有找不到或者有问题的可以PM我～
文字表达能力差，上图吧，

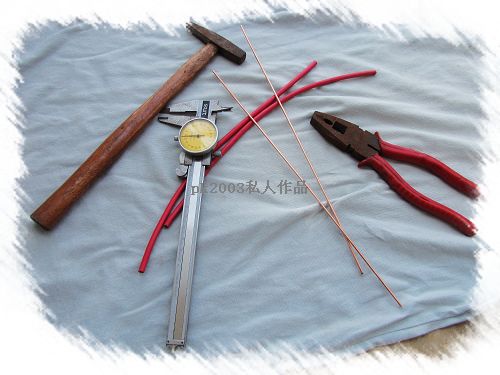

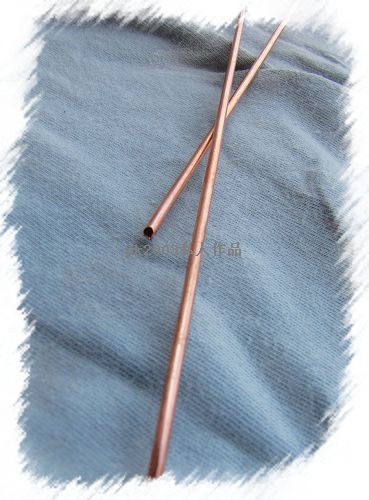

这是基本才料，和工具，够简单的吧～

这里的铜线用的是国标的4平方线，2.2MM，也用过不是国标的线材，1.8MM，做出来的效果差不多，证明做长成的线材要求不高

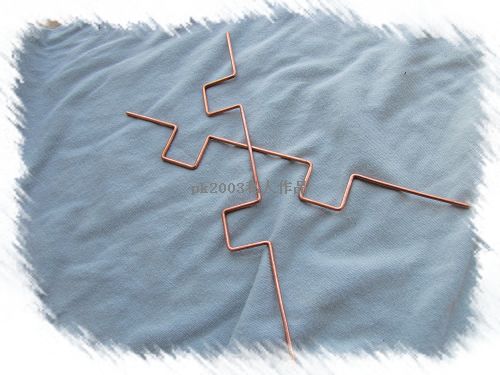

按图纸数据弯成这样，我是一边弯一边用卡尺量下一个长度的，有些人说先量好所有的长度开弯，但我感觉事先量好的话，有可能会不准，这只是个人感觉，不知大家在做的时候会有没有这情况～这是弯好的，看图～

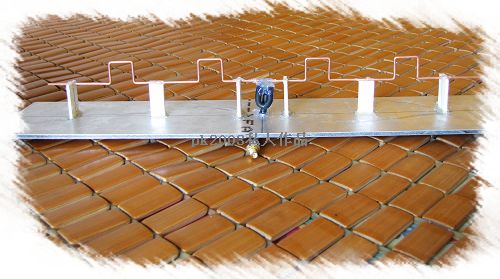

组装起来就成了这个样子，支撑用的是2MM的发泡板，这个支撑其实用什么都行，除了金属，

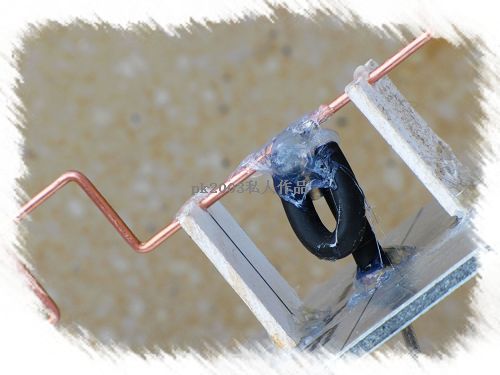

巴伦用的45MM，其它长度没试过，看到有人说用41MM是最好的，下次再试试，注意，所指巴伦长度是绝缘皮的长度，连上焊点就不止了，理论上焊头越短越好～

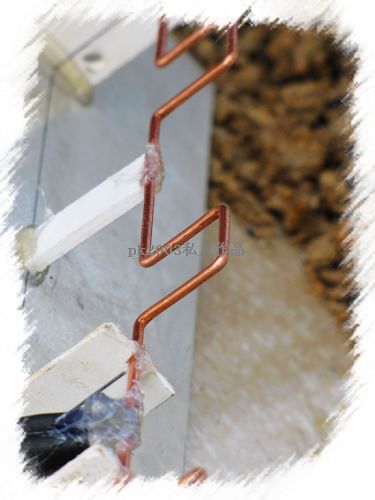

支撑点先用502固定，再用热融胶加固，因为我要装进管子里，所以加固一下～

焊接处，将它封死，好处多多，自己想吧，呵呵～

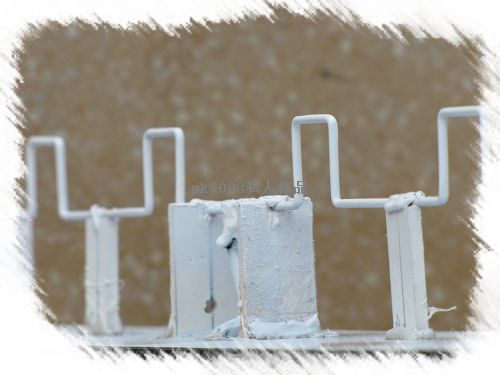

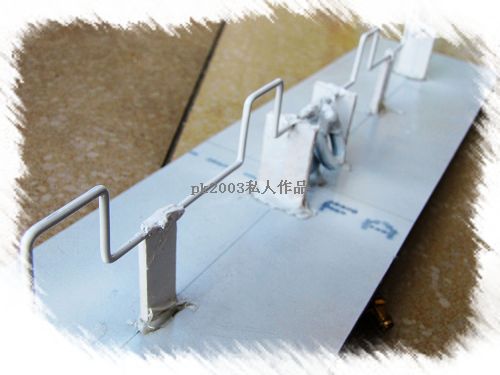

再用手喷加层漆，要不然几天后铜线就变成黑色了，时间长了对信号会有影响～

反射板我用的是特厚的铝塑板，铝薄0.5mm，个人感觉不错，

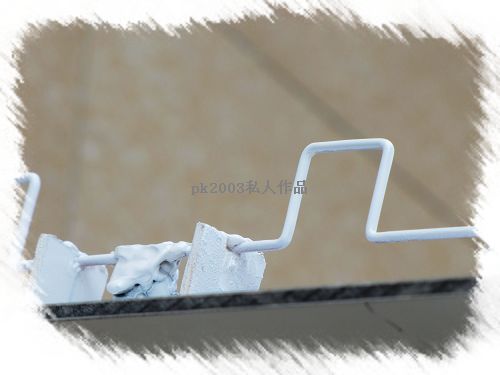

因为准备加个外衣，这里的卖相不太好，也没管，热熔胶打下去，牢固就行了，呵呵～

再还个则面

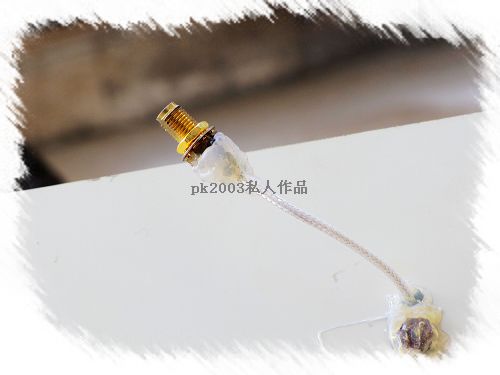

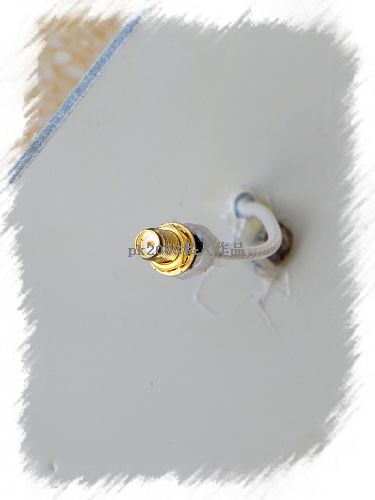

接头，做平板的时候剩下的，这东东的质量一般，还要3大元一个，唉～

注意看，屏蔽要接到底板上～没有焊铝的助焊，只能加个螺丝了～那位知道好的铝助焊，介绍一下～

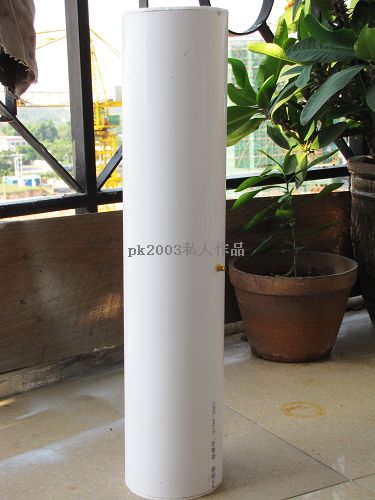

组装过程就不贴了，上个加装外套的成品图，这东东为什么说它好，因为做好后总长就那么50MM，效果跟9单元的做过对比，没太大区别，任何一种天线都会有一个最佳尺寸，长成的发明者已经说了，做到9单元，再往上加，也不会有什么增益，如是做过开槽你就会更清楚，单面3槽就有8-10DB，但做到16槽才18DB，多付出N倍的工作量，但得到的增益是不成正比的，呵呵，个人意见～

底板我加宽了一点，做到10CM，在4nec2上模拟了一下，会比原来的增加2-3个DB，但角度会稍微小一点，没做过不加宽的，所以不知是不是直实的～

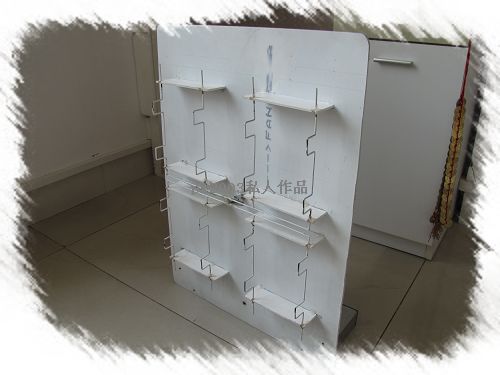

这是长城阵,个人感觉，如果在小区用，没必要上这个，这个角度比5单元的小很多，而且做这个要求比做5单元的高，这个的材料能做4个5单元了～如果精度不够，做出来增益也不见得比5单元高出很多。

没有上测试图，如果大伙都感觉有必要的话在这里推一把，如果真有这个需求，再找时间上个各种天线的测试～～

pk2003

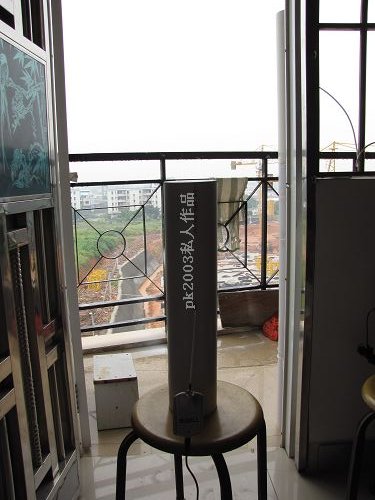

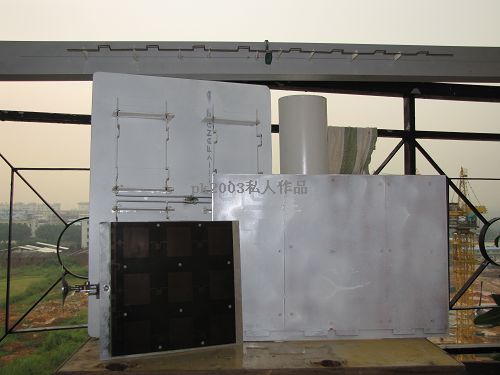

在这里补上测试吧，这些是参与测试的成员，呵呵，圆管是5单元的长成，旁边是长成阵，最上面9单元，黑的是所谓19DB的平板，夹在中间的是21DB平板，上了一层白漆防氧化～


测试目标是对面的楼房，但对面能看到的房子估计没有AP，那房子没人住，是路边的XX建筑，最少要到后面才是真正有人住的地方，估计有几百米了～

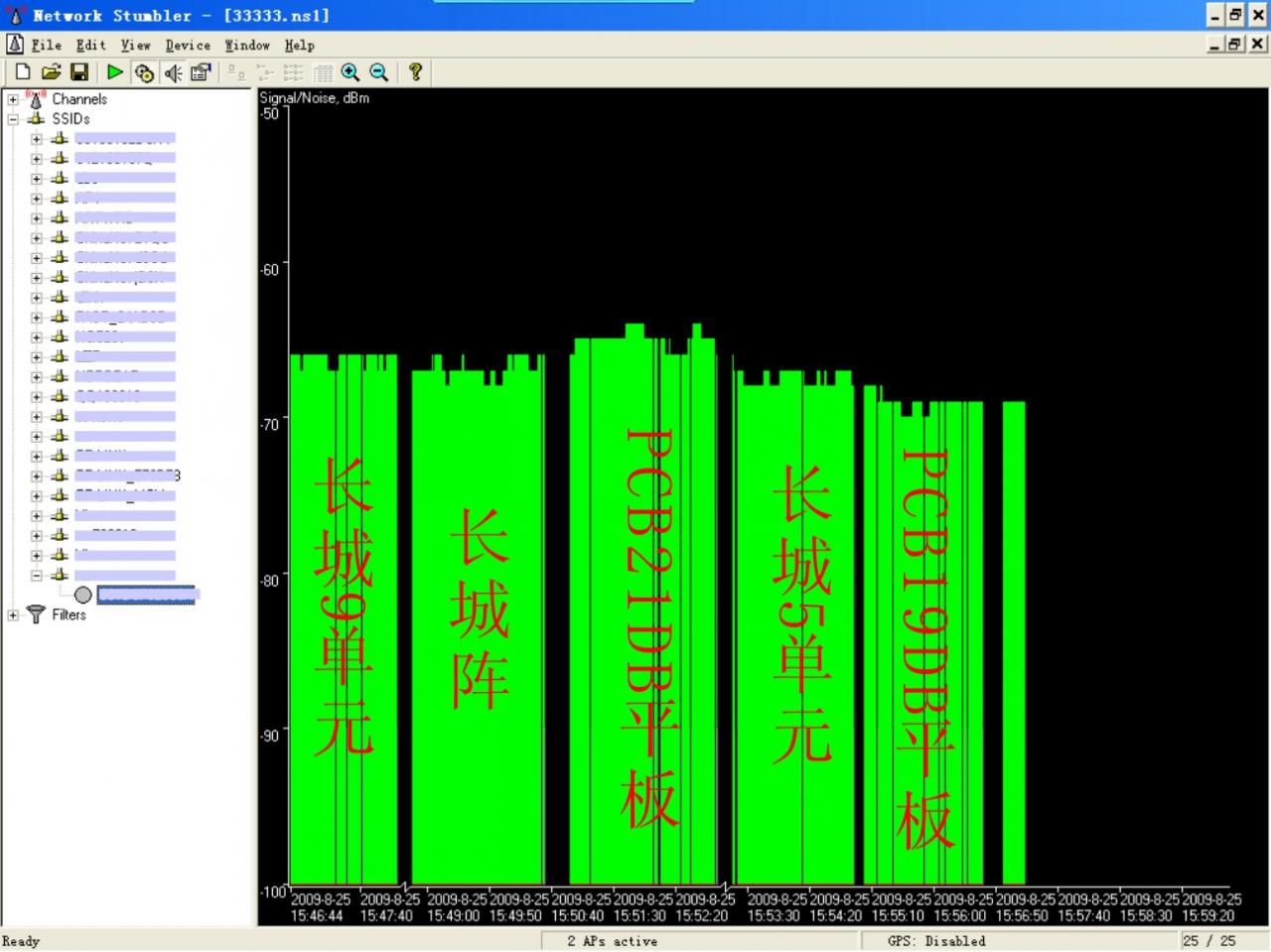

测试图


大家看到，9单元和5单元相差不会太大，最好的是21DB平板，长城阵可能没做好，出来的效果比9单元的差，不过比9单元稳定，所谓19DB平板是买回来的，看到的效果远达不到19DB～，测试结果就这样了，对比之下，还是认为5单元值得做～呵呵

lijiqing

不错，赞一个！！

yanzhiqi

5单元的长城

pk2003

原来这东东须求不高呀～唉～

zhshao521

不错很漂亮 ，一看楼主就是讲究人儿支持你

afeilau

5单元大概多大增益啊？

ruiqing8

5单元大概多大增益啊？

pk2003

5单元的增益多大真不知，用软件模拟9单元的是15点多，今晚做个对比再放图上来～

sanking

9单元的是15点多?性价比不高啊。

pk2003

9单元的是15点多?性价比不高啊。
sanking 发表于 2009-8-24 11:23

反正个人感觉DB这东东难说，特别是自己做天线出来的DB更难说，我用21DB的PBC平板收一个一公里多的AP，不是太稳定，但用这个长城是稳如太山，不知是我的21DB没做好还是其它原因～

qiaofu

请楼主还是上一个测试吧。
