实战UBNT edgerouter-5叠加双WAN，电力猫供电桥接UBNT网桥

www571

对于某些蹭网的人来说，并不是花不起钱拉宽带，只是喜欢折腾，而且折腾的花费还要超过拉宽带！

本人就是北方某城市穷折腾一枚。

先说我用到的设备：
1.UBNT edgerouter poe-5一台
2.UBNT nanostation M2一台
3.UBNT loco M2一台
4.Netgear电力猫一对儿，其中一台改造DC 12V供电插座
5.Dlink无风扇静音24口千兆交换机一台
6.赚钱宝10台，配8GB U盘10个


两个信号：
一个在楼下20M上下对等的移动光纤
一个在厨房的窗外有些角度，我这儿测速联通的下行30M，上行1M光纤。厨房到客厅肯定没有网线，走明线超过15米的距离，不是我房子大，是拐弯抹角的！再说明线太难看了。

要求是这样的：
1.简洁
2.功耗低

UBNT网桥标着是24V供电，其实12V即可
UBNT edgerouter poe其实12V 1A的电源适配器就也能完美的使用，但要给网桥供电需用12V 1.2A的才能hold住。

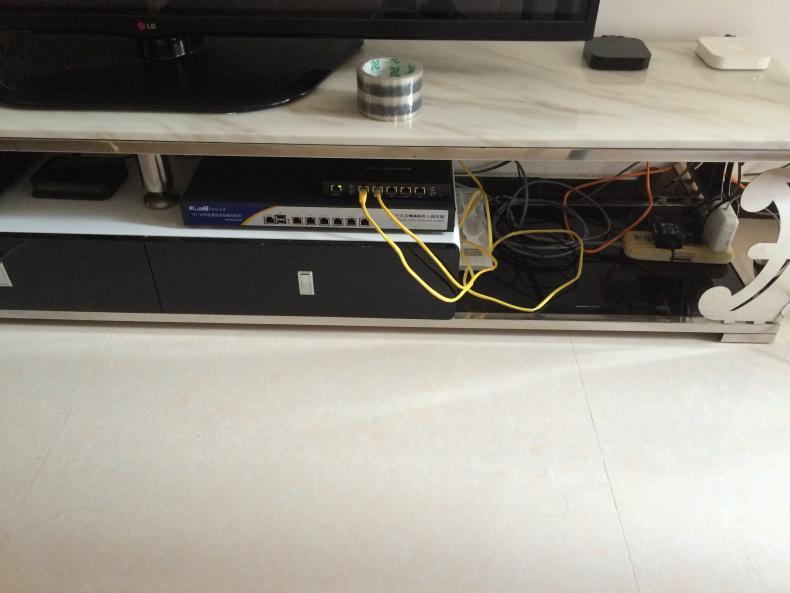

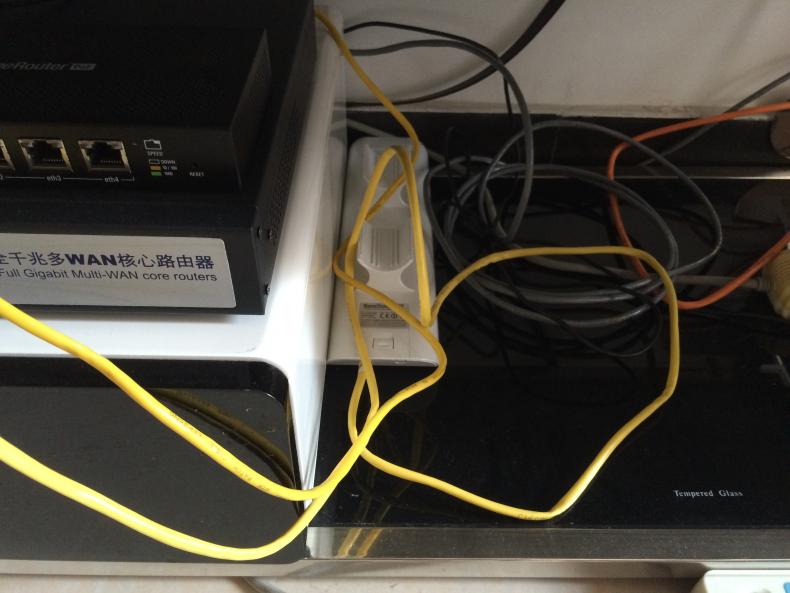

线还没有好好整理，下面的软路由闲置了，功耗太大，北电插座测量25瓦。
UBNT edgerouter加网桥才13瓦左右，少一半功耗

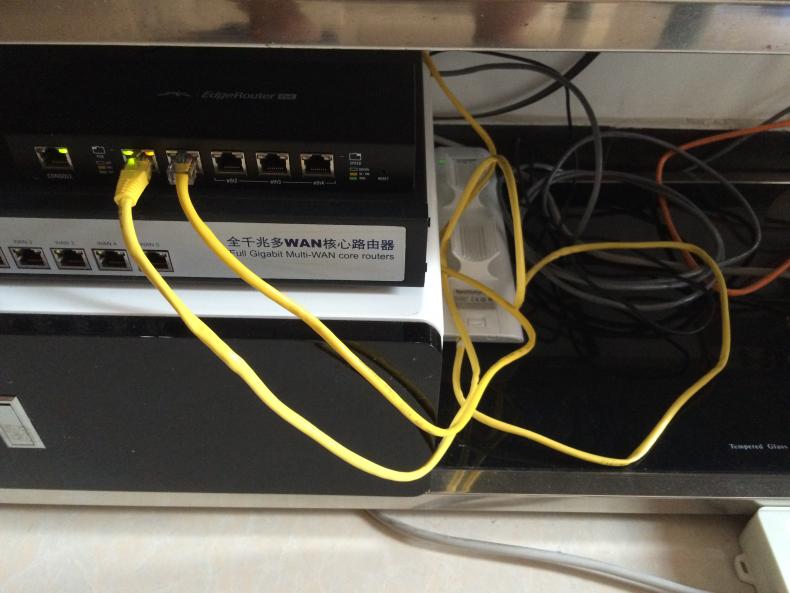

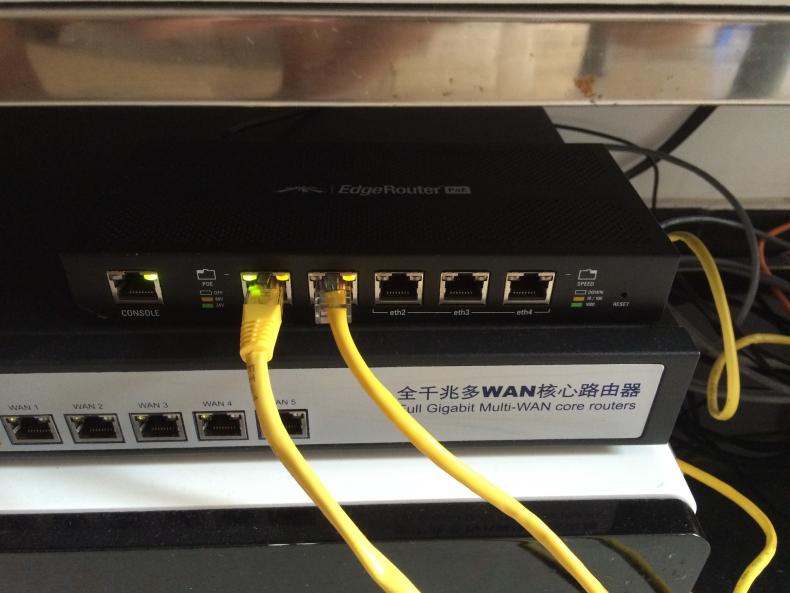

两个口分别是wan1和wan2，其中wan1开启poe供电，给UBNT nanostation M2供电
另外三个任意一个接入交换机，拍照时没接线




UBNT网桥冲下放置，接收楼下的信号，不接收窗外的信号还有这么个优点，底噪低啊




厨房的使用netgear的电力猫把信号传过来
但是网桥的供电还需要一个220V插座，然后两根网线，不符合我简洁的要求，于是改造电力猫！
改造的过程没有拍照，基本原理是拆开看电源芯片跟功率管的余量是否满足UBNT网桥的功耗（大概5瓦即可）
很庆幸，netgear这款面向澳大利亚的产品内部做工跟元件选用都是相当豪华的，完全能满足要求。

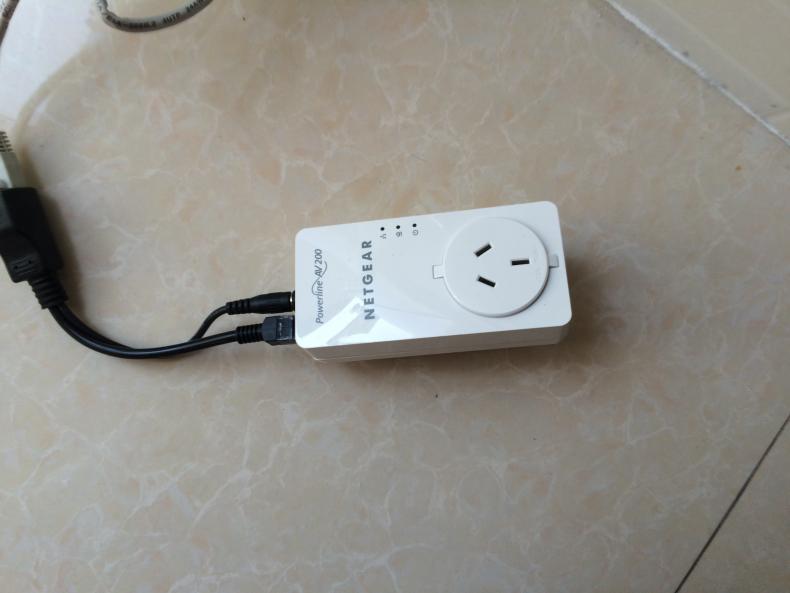

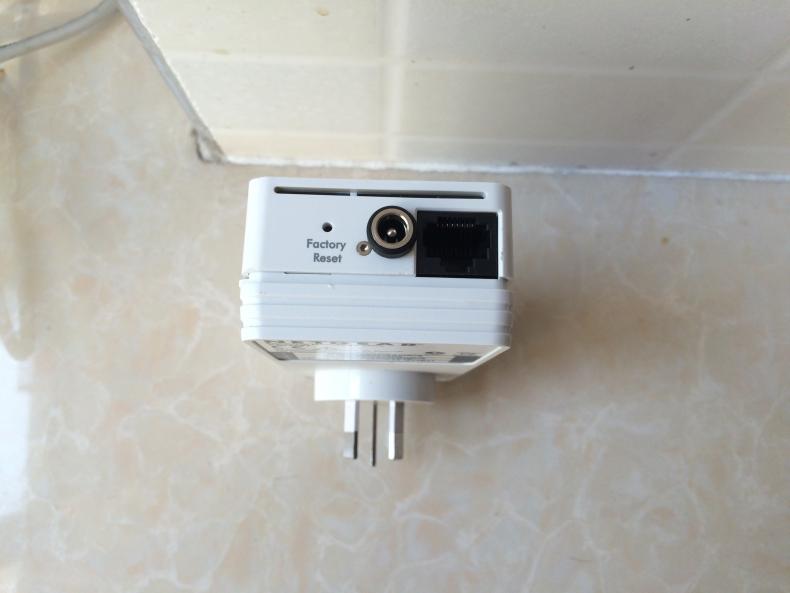

本来想通过网口45和78直接供电的，但是发现网口每根针之间都有150欧姆左右的电阻，会拉低供电电压，于是重新开孔加了一个DC插座从12V电源段取电！用一根淘宝上很常见的供电分离线给UBNT供电

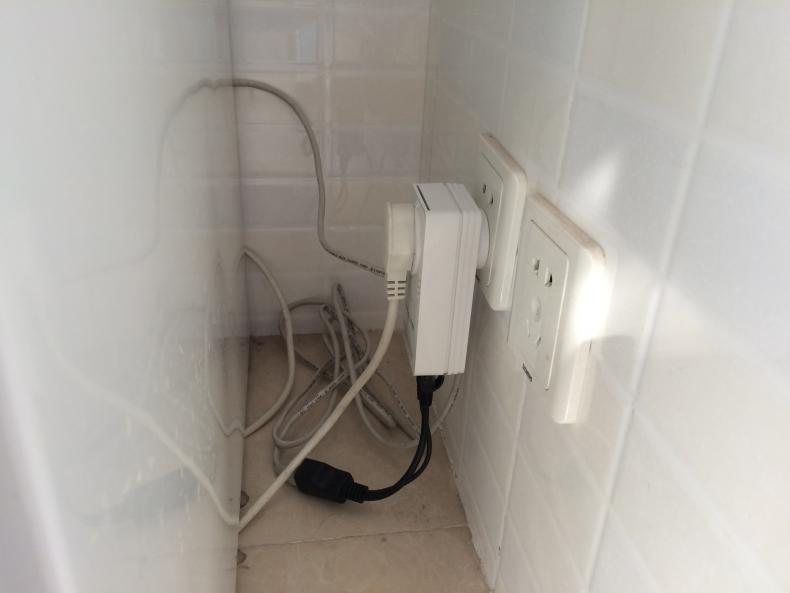

插在冰箱旁边插座的效果，旁边其实还有一个220V插座，但我就是不想用它！

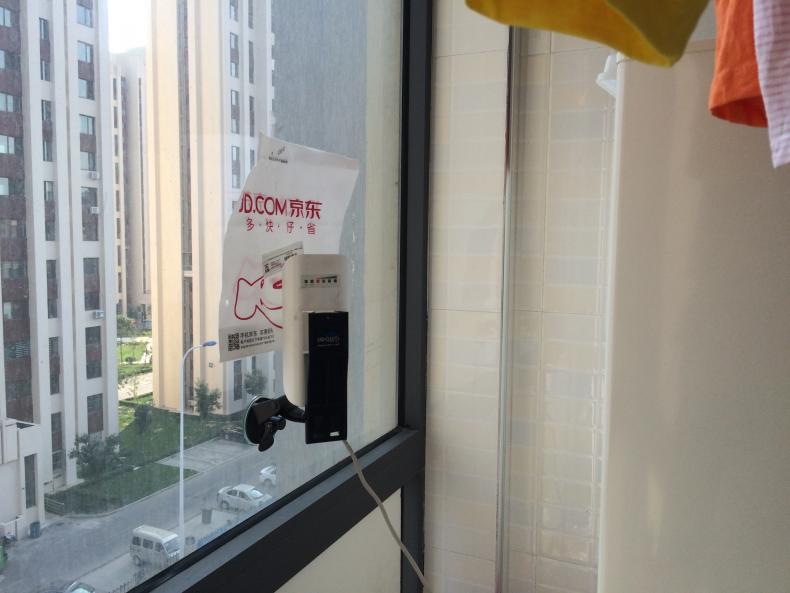

这是loco M2调整角度接收联通信号的图片，ubnt的那个支架很好用，就是有点儿贵

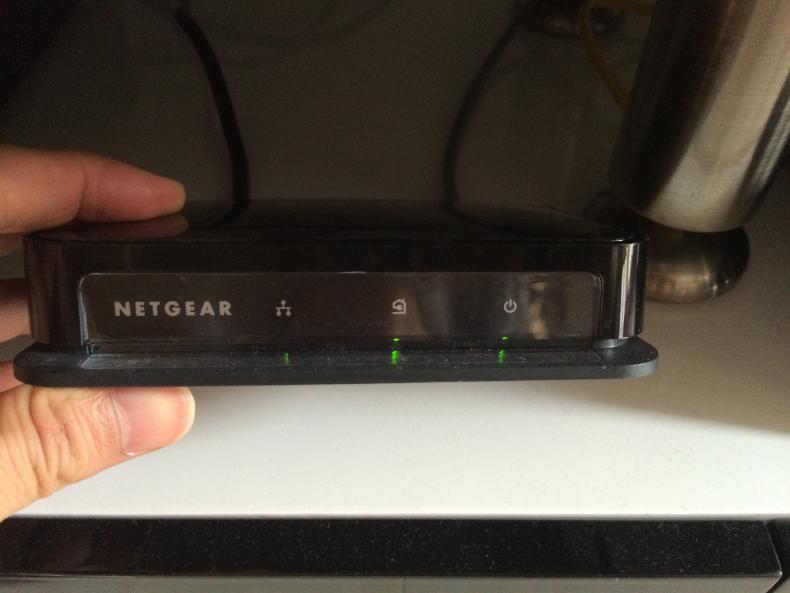

电力猫另一侧是个交换机样式的接收器，信号从电线传过来

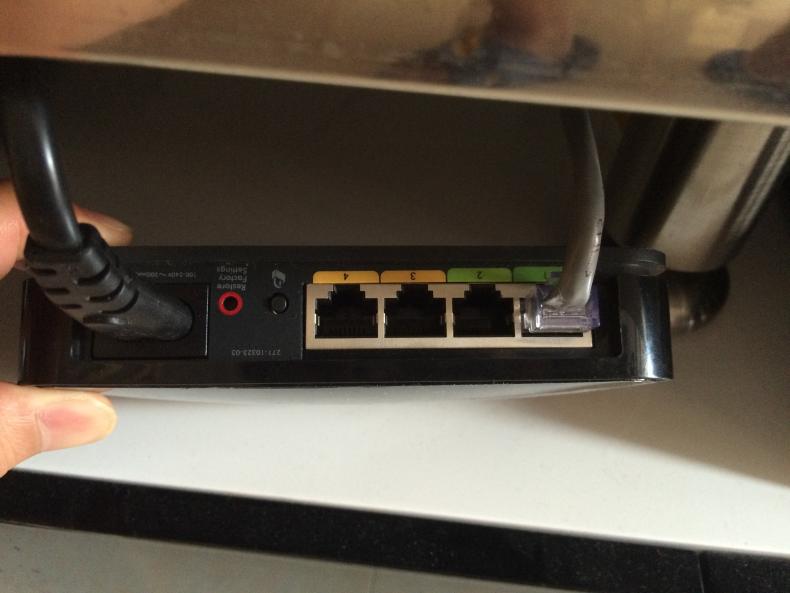

后面接上网线就连上了


电力猫出来的网线也进ERPOE，这样就可以做负载均衡，或者双线备份。
其实负载均衡并不是一个很好的注意，因为我发现不论是软路由还是硬路由做负载均衡，有些应用软件总是会出错。
不如做双线备份。

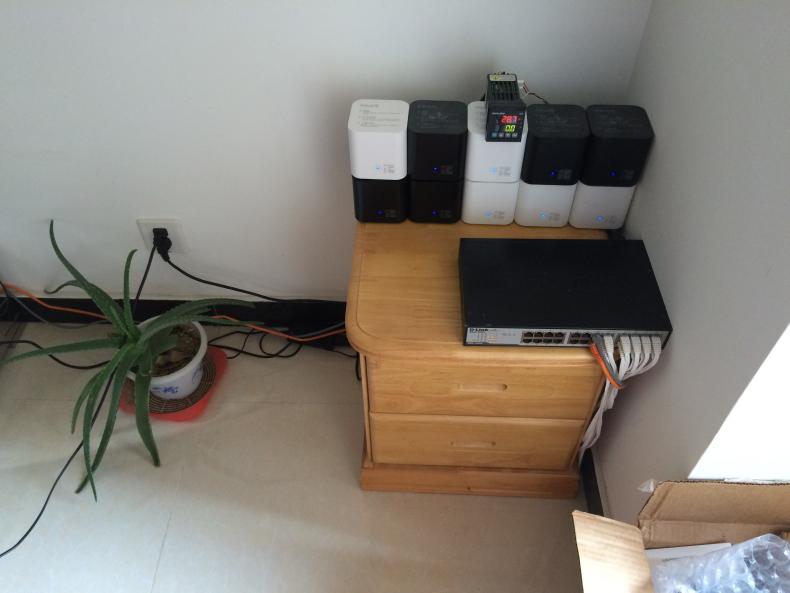

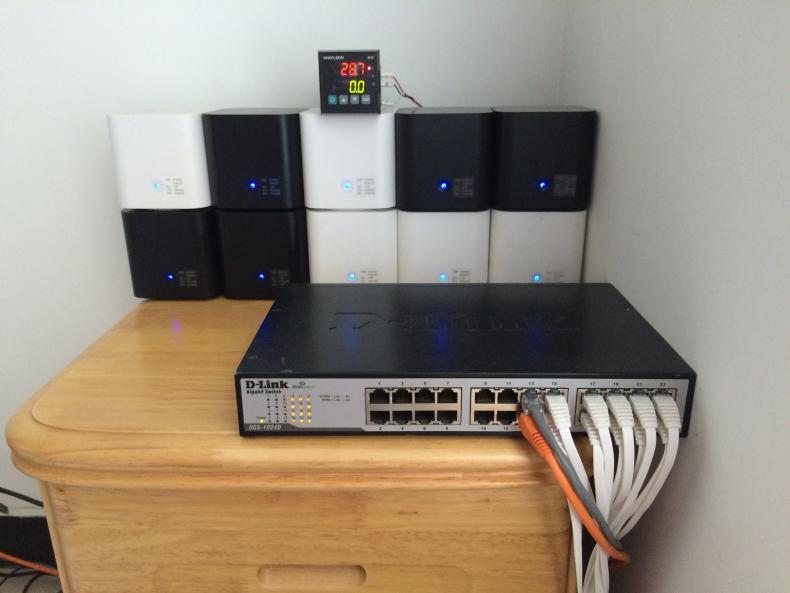

这一切的一切，都是追求24小时网络通畅，为的是这群家伙！

遇雨蓝缘

新人 占个沙发看看

624440703

下面不是有台软路由吗？可以5网叠加

www571

624440703 发表于 2015-9-20 17:27
下面不是有台软路由吗？可以5网叠加

软路由有风扇噪音，功耗高，所以闲置不用了

xman55555

.赚钱宝10台楼主，这东西有用，能赚会成本吗？

www571

xman55555 发表于 2015-9-20 17:29
.赚钱宝10台楼主，这东西有用，能赚会成本吗？

每天8块钱的收益，要快半年才能回本吧
