序言

参加论坛的unifi评测，通过后很快收到东西，但不让拆机着实郁闷了，对于痴迷硬件的我来说，煎熬啊，放了许久，还是没有顶住诱惑-果断破处！
着实很好拆，我一个指甲搞定，看图！这样的设计我喜欢，拆过的路由也不少了，对卡口深恶痛绝，有木有？多数卡口十分难以完美打开，对维修而言，简直就是噩梦！

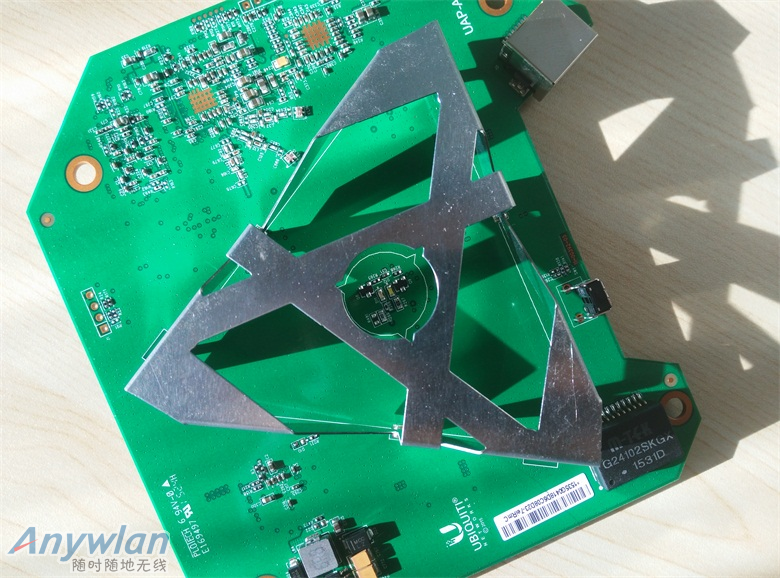

闲话少说，来张正面照！看到什么没？


天线的设计让人眼前一亮！一个字，漂亮！双频一体化，三角对称设计，论坛高手如云，谁来仿真一下，想看看方向图！

反过来看看！


用料真美！电源供电满眼的钽电电解容和大颗的MLCC！一体成型电感！普通铝电解电容毫无踪影！长寿命的保证！赶紧淘宝看看价格。。。。。 800大元！一百多刀啊！

老习惯！必须找到所有芯片来源！

先看供电

POE 整流桥

天线这面是一颗来自http://www.aosmd.com/的AOZ1212,27V/输出可调3A,非同步整流，poe部分？

三颗来自http://www.upi-semi.com/的UP1713,三个功率电感旁边就是了！5.5V/输出可调2A，同步整流，减少物料种类！

flash是台湾旺宏的MX25L12835F，16MB

内存颗粒是华邦的W971GG6KB-25,128MB

还有一堆I/O triple buffer，仙童的！小小的八角的，共6颗！

AR8033的1000m网卡PHY芯片

下面就是重点啦！射频回路！

一水的http://www.anadigics.com/解决方案！ PA, LNA with bypass option, and Tx/Rx switch 全集成啦！

2.4G 3T3R 对应三颗9392

5G 2T2R 对应两颗9581

亲，注意信号回路哦！

cpu和5g网卡上有散热片，就不拆了。请看其他朋友评测！
总结： unifi 设计团队哪里的？中国味儿浓

回复

使用道具举报

302 回帖	625 积分	1070 小时在线时间

电子维修工程师

注册时间: 2006-10-29

金币: 205 个

威望: 1 个

荣誉: 0 个

发消息

尚未签到

发表于 2016-1-9 23:18 |显示全部楼层

沙发不留！

回复

使用道具举报

398 回帖	1927 积分	1818 小时在线时间

注册时间: 2014-12-17

金币: 1346 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：5 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2016-1-10 00:17 |显示全部楼层

板凳我的

Anywlan官方QQ群

回复

使用道具举报

1869 回帖	1万积分	1247 小时在线时间

注册时间: 2013-7-14

金币: 12291 个

威望: 18 个

荣誉: 0 个

发消息

累计签到：1055 天
连续签到：1 天
[LV.1095]铁杆粉丝

发表于 2016-1-10 00:54 |显示全部楼层

那个天线看起来忒霸气

回复

使用道具举报

621 回帖	6011 积分	1027 小时在线时间

注册时间: 2013-10-31

金币: 5223 个

威望: 5 个

荣誉: 2 个

发消息

累计签到：410 天
连续签到：3 天
[LV.730]常住居民

发表于 2016-1-10 00:55 |显示全部楼层

800多大洋感觉不值，天线居然不用铜的！失败。。。。。。。。。。

点评

用铜的很快氧化，尤其纯度高的铜，然后很快信号就不行了，用户就会投诉质量差，实际应用中，大都是铝的，你去看各大运营商中标的天线，都是铝的，别一天到晚铜啊铜的，要深入了解。。。发表于 2016-1-28 11:00

回复

使用道具举报

628 回帖	1849 积分	484 小时在线时间

注册时间: 2013-4-5

金币: 1159 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：9 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2016-1-10 01:44 |显示全部楼层

等他降价再入。

回复

使用道具举报

42 回帖	127 积分	65 小时在线时间

注册时间: 2015-12-26

金币: 67 个

威望: 1 个

荣誉: 0 个

发消息

累计签到：5 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2016-1-10 08:00 来自手机 |显示全部楼层

我来睇戏的

回复

使用道具举报

859 回帖	3988 积分	1109 小时在线时间

注册时间: 2015-1-7

金币: 2989 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：783 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2016-1-10 08:37 |显示全部楼层

那个天线看起来忒霸气

回复

使用道具举报

1437 回帖	4671 积分	1325 小时在线时间

注册时间: 2011-4-3

金币: 2996 个

威望: 9 个

荣誉: 0 个

发消息

累计签到：22 天
连续签到：0 天
[LV.50]初入江湖

发表于 2016-1-10 10:40 |显示全部楼层

鸟巢天线! 屏蔽罩不见了

回复

使用道具举报

25 回帖	144 积分	8 小时在线时间

注册时间: 2016-1-8

金币: 108 个

威望: 2 个

荣誉: 0 个

发消息

累计签到：11 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2016-1-11 11:35 |显示全部楼层

鸟巢天线，模具成本比材料成本要高吧？

回复

使用道具举报

43 回帖	1011 积分	78 小时在线时间

注册时间: 2016-1-12

金币: 953 个

威望: 1 个

荣誉: 0 个

发消息

累计签到：106 天
连续签到：0 天
[LV.200]无线新星

发表于 2016-1-13 19:52 |显示全部楼层

整体做工和用料还不错。

回复

使用道具举报

302 回帖	625 积分	1070 小时在线时间

电子维修工程师

注册时间: 2006-10-29

金币: 205 个

威望: 1 个

荣誉: 0 个

发消息

尚未签到

发表于 2016-1-27 22:18 |显示全部楼层

复位按钮松香一堆哦！不上图了就
