注意本文中红色字的地方要多注意，测量好再使用。

笔记本使用两年，出现USB供电不足现象。DIY一条USB延长线，问题得以解决。
USB供电不足多出现在使用时间长的笔记本上和UMPC上，分析产生的原因，笔记本电脑长时间使用后，因USB供电电路的电解电容出现漏电、容量降低等原因使USB口电源输出功率降低，UMPC由于内部结构、散热设计等问题，有很多一出生就有USB口供电不足的缺陷。

针对以上问题，本文DIY一条USB延长线能够完美解决问题。所使用的材料基本为废弃或者容易找到的东西。这样才不失DIY精神的宗旨。

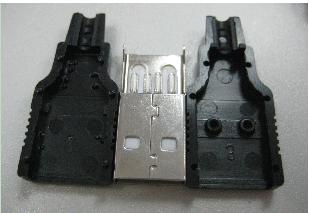

材料：一条废弃或者损坏的鼠标键盘PS/2口转USB口转接线，一只470uF/16V电解电容，一条质量好的USB延长线，一只闲置的手机充电器，一套USB插头（一公一母）。AB胶（302胶）
工具：电烙铁、万用表、壁纸刀、锉刀、螺丝刀、斜口钳。

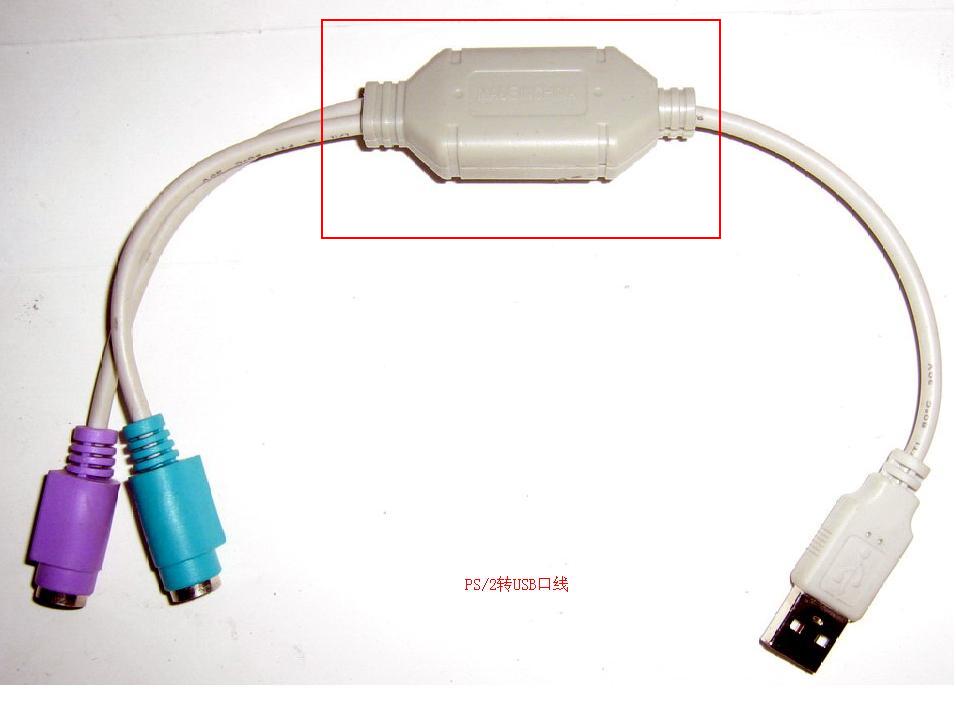

废弃或者损坏的鼠标键盘PS/2口转USB口转接线，只使用外壳，所以坏的也可以。

把上图红框的外壳用螺丝刀撬开，要从带线的两边撬，用力适中。撬开后如下图

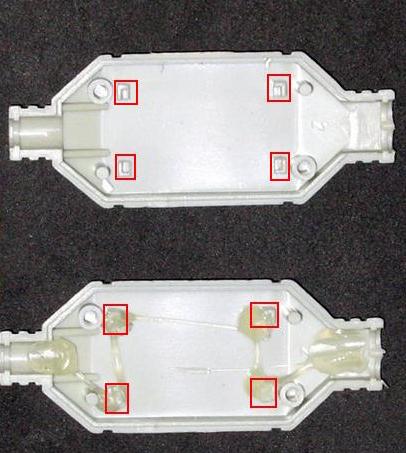

内部的电路就不要了，外壳上画小红框的地方是里面电路的支架，影响安装空间所以不要了，用斜口钳剪掉。

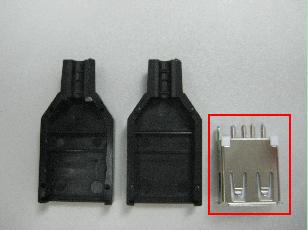

找一个USB的母头（插座）。

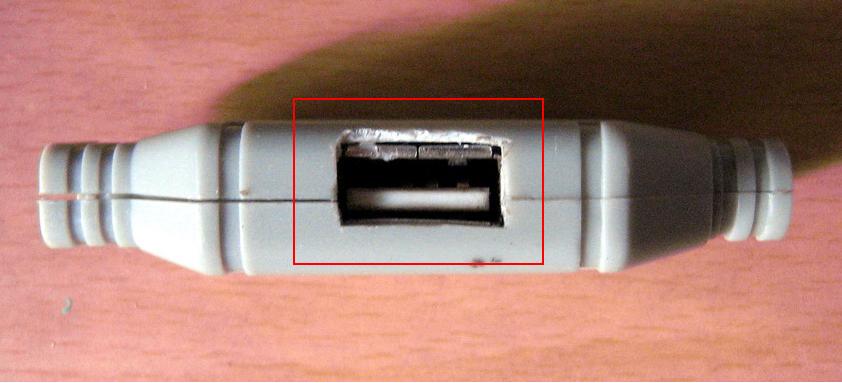

用壁纸刀在外壳的侧面割一个长方孔，孔的大小与USB、插座相适应，然后把USB、插座用AB、胶粘到外壳里，如图
、

  找一条质量好的USB延长线，一定要质量好的，本人经测试很多质量不好的USB延长线，铜芯线径比较细，根本不能适应大电流。
把线从中间部分剪开，用万用表测量一下，判断出内部4条线分别对应USB头的哪一个触点，尤其注意，USB头两边的触点分别是电源的正负极，正常情况下，应该用红色线接正极，黑色线接负极，但有很多小作坊生产的USB延长线，线色都没有标准性，所以要用万用表测量好。

   技巧：USB头触点在里面，表笔不容易伸进去，可以把没有外壳的USB头插上，触点就露出来了。

找出USB头两边触点对应的线，记住颜色，然后把USB头插到笔记本的USB口上，用万用表电压档测量这两根线，分辨出正负极。注意测量时不要短路。

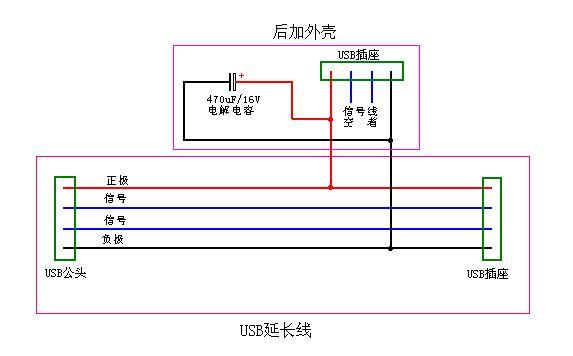

按下图把线连接好

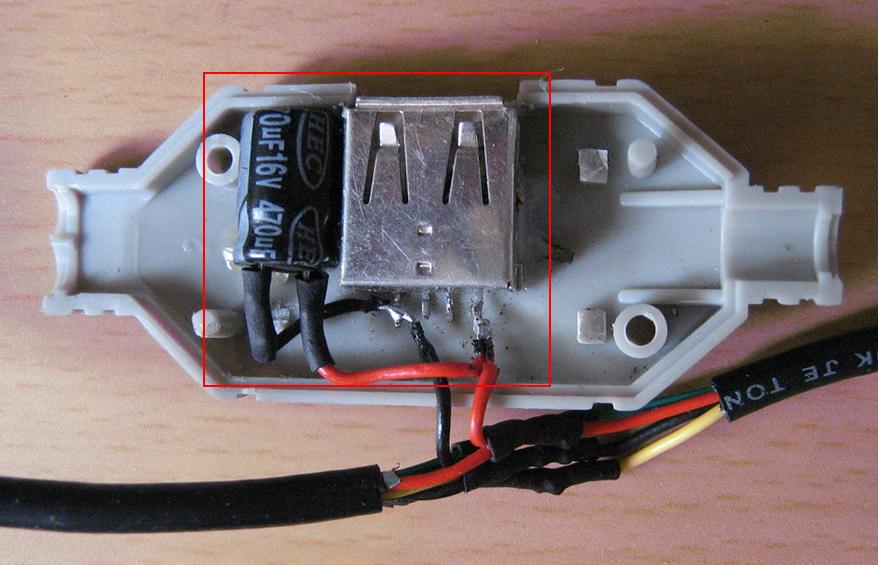

连接后好装入外壳

电解电容为470uF的耐压要至少大于6.3V的，选体积小的，可样才可以安装到外壳里。

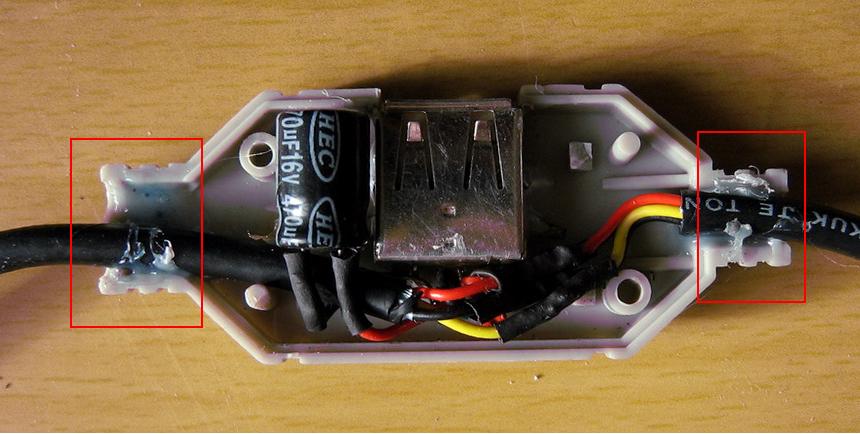

两边的线用AB胶粘一下。安装好后，用万用表测量一下，看是否有短路的地方，同时测量正负极，尤其注意各个插座的正负极不要接反，电解电容也有正负极，外壳上一般标注的白条为负极，正极不做标注，正负极分别于电源的正负极对应相接，不能接反，否则会“嘭”的一声。

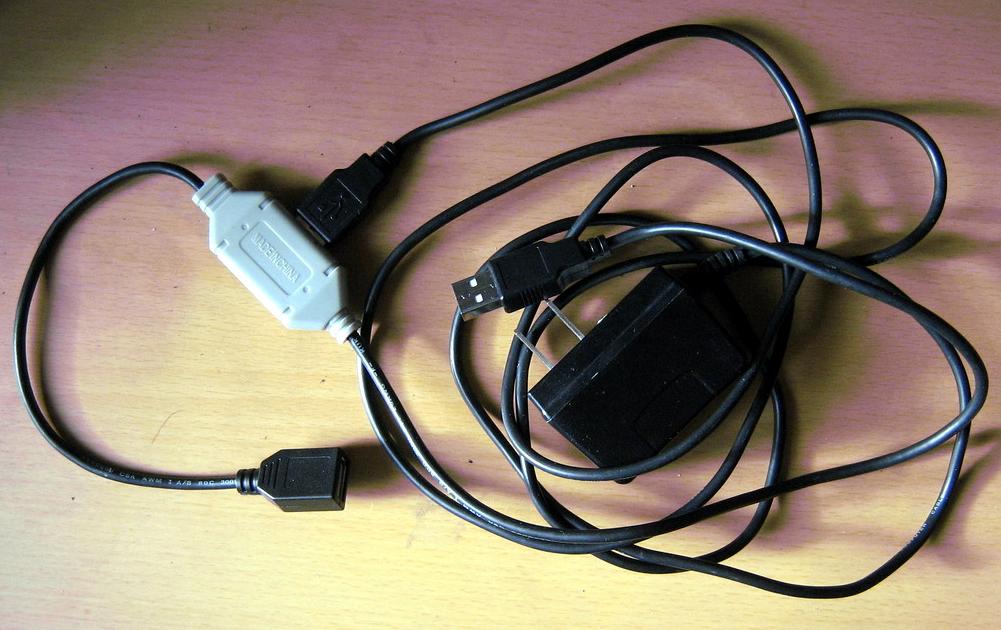

盖上盖子，以上这条USB延长线就做好了，

下面再为这条线DIY一只外接电源：

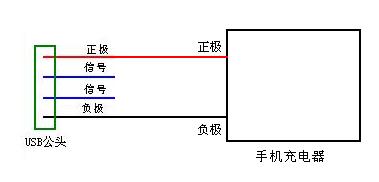

找一只闲置的手机充电器，相信很多人手里又都很多只闲置的手机充电器，最好是手机原带的，这种质量好，看后面的标签，需要5V输出的，输出电流越大越好，本人找到是LG的手机原装充电器，输出电压5v，额定电流900mA。剪掉原来的插头，用万用表测量一下，看电压是否是5V，注意误差不要大于0.2V，同时判断出正负极，然后焊接一个USB插头，正负极要与延长线上插头的正负极相对应，千万测量好。

试验一下这条线是否工作正常，先找个价格低廉的USB设备如鼠标、读卡器等试验一下，为什么，能明白我的意思吧。首先把USB设备插到USB延长线的插座上（另一边先别插入电脑USB 口），然后插上外接电源，过一会，再把USB设备直接插到电脑的USB口上，看设备是否还能正常工作，如果不能，检查外接电源的正负极是否反了，如果可以，再把设备通过延长线连接到电脑的USB口上，看设备是否在电脑上能正常使用。

使用效果实测：
把一只8187L芯片的大功率无线网卡连接到笔记本的USB口，网卡正常工作，连接到无线路由器后，信号强度96%，连接品质89%。实测网卡工作电压5.02V，工作电流300mA。
连接到另一台笔记本（与上一台操作系统相同），网卡工作不正常，连接到无限路由器后，信号强度82%，但连接品质只有17%，实测网卡工作电压为4.72V，判断USB供电不足，

连接本文DIY的USB延长线，在不加外接电源的情况下，信号质量提高到81%，网卡可以正常工作了，加外接电源后信号强度和质量又略有提升，实测网卡工作电压5.09V，笔记本的USB口输出电流80mA，充电器输出电流220mA，也就是说，外接电源与笔记本USB口共同给网卡提供电流，降低了笔记本USB口的输出电流，这样也可以减少笔记本USB供电电路的发热量，对笔记本也是有保护作用的。注，因本人的万用表，只提供200mA然后就是20A的电流测量量程，所以所测得的电流，不一定很精确。但不影响试验数据。
