我制作的１８单元８木天线

lmr

本人所做天线主要参考了庭庭（高跃庭）的帖子。详见http://forum.anywlan.com/thread-29353-1-1.html
但是他的天线太贵了，我的只要成本１５元不到（不考虑馈线ＳＡＭ接头），材料：五金店买一根６×６ＭＭ×１米长　方头钢筋
　　　　　　　　　　　　　　　　　　　　　　　　　２.３ＭＭ直径铜丝１米
　　　　　　　　　　　　　　　　　　　　　　　　　２.８ＭＭ直径铜丝１０ＣＭ（做震子）
　　　　　　　　　　　　　　　　　　　　　　　　　胶棒，烙铁，砂纸，馈线，ＳＡＭ接头。。。。。。。

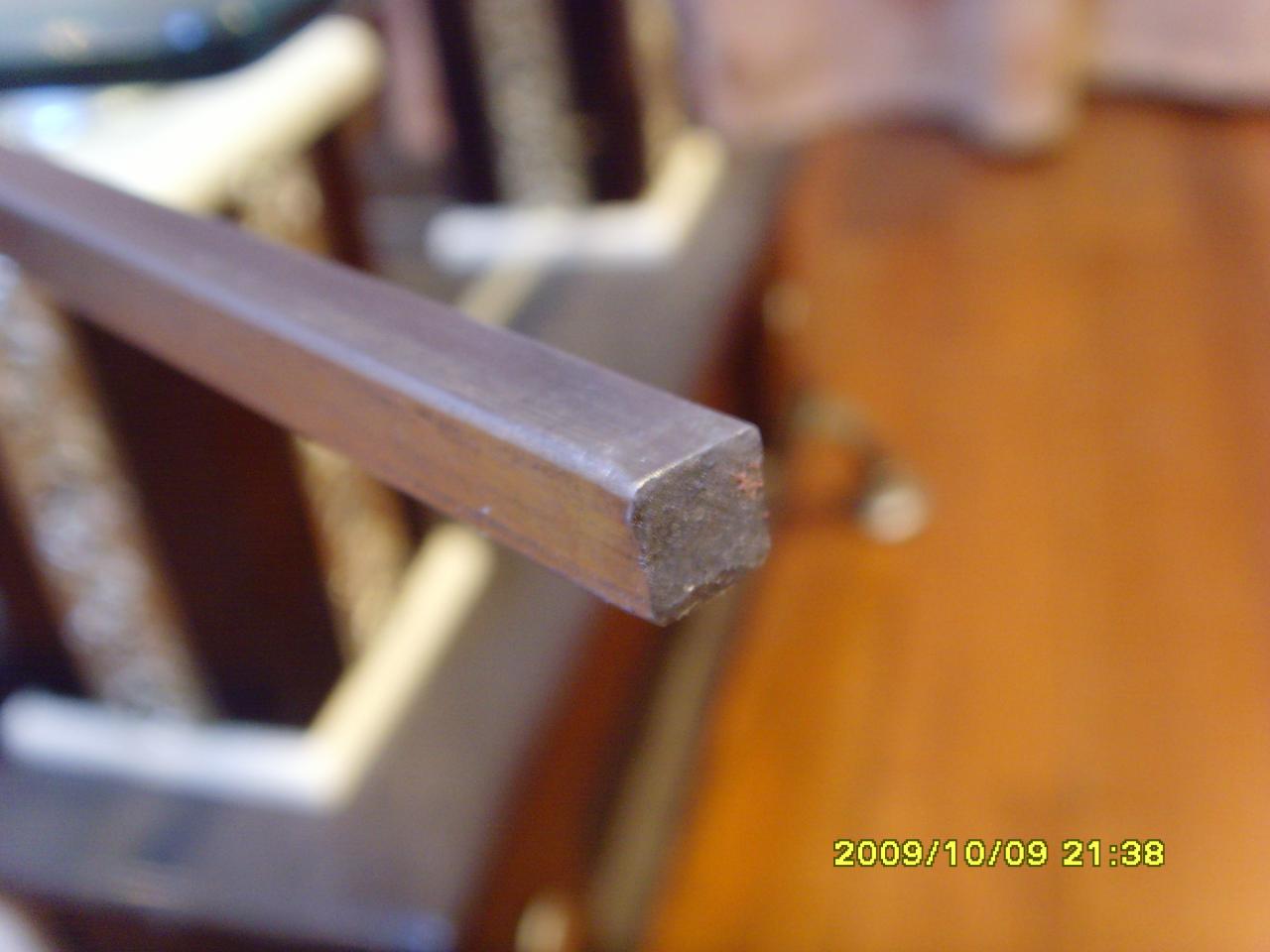

方头钢筋，只花了５元

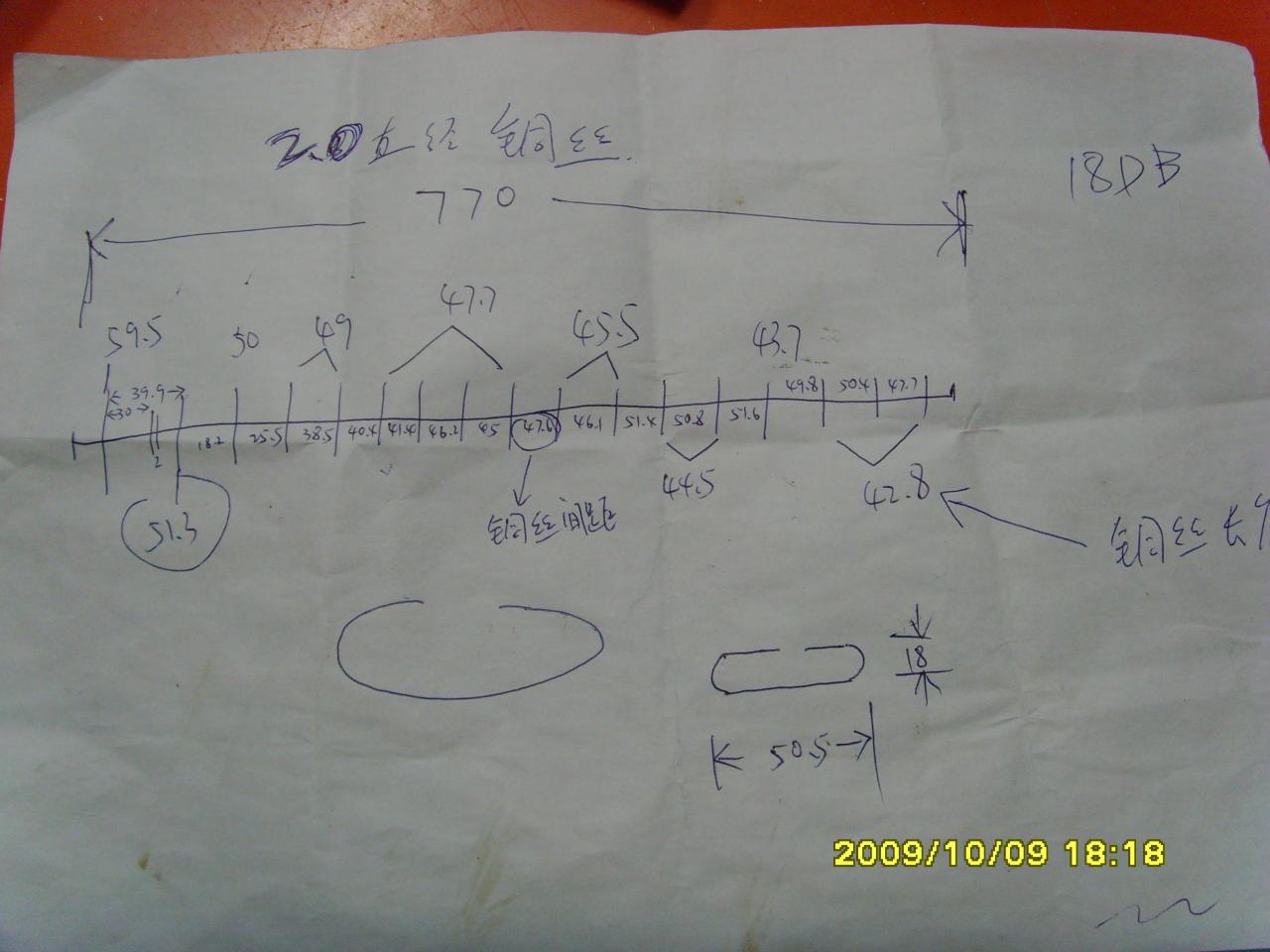

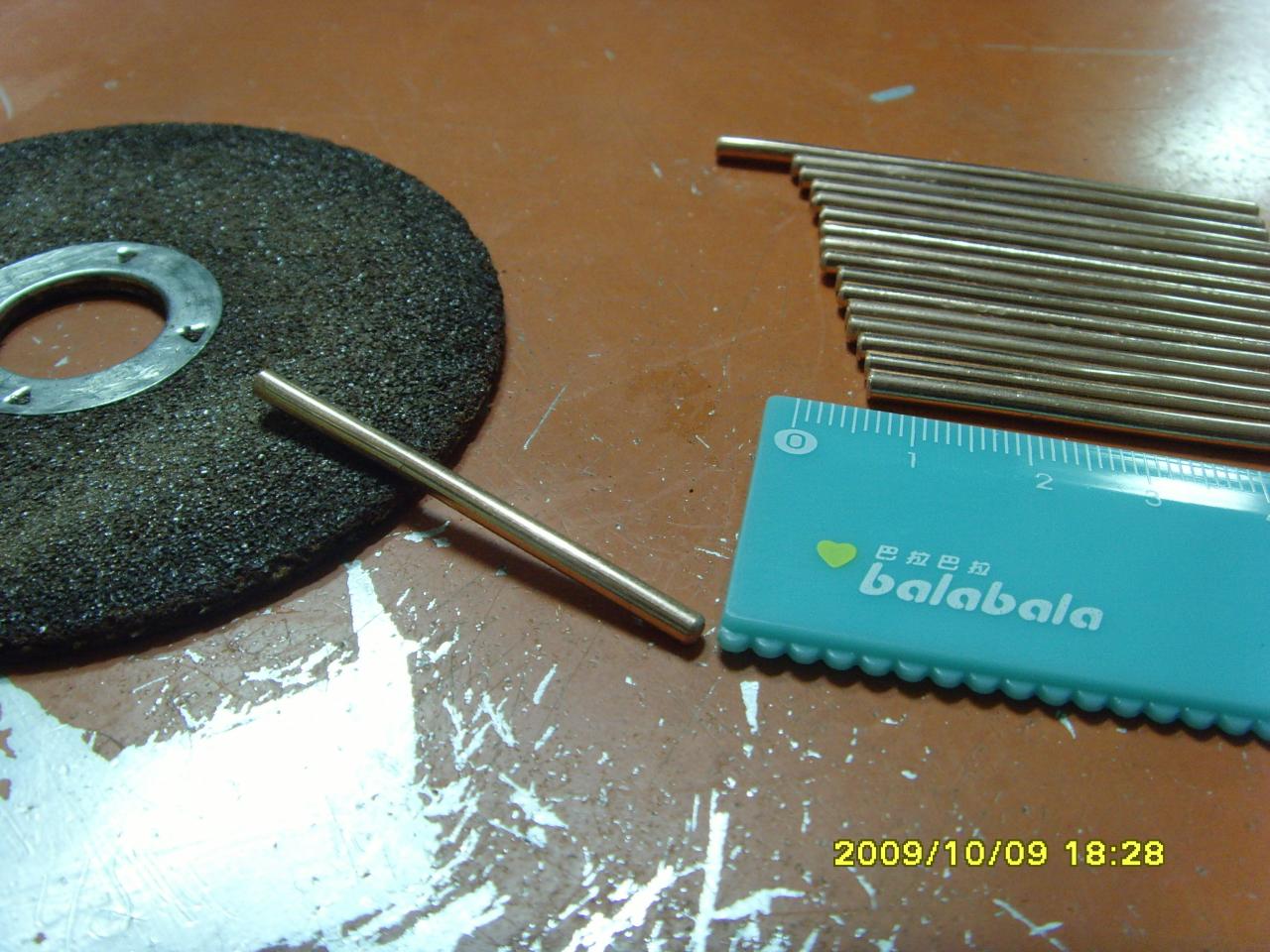

先把２.３ＭＭ铜丝按尺寸剪断并打磨好（注意精确）

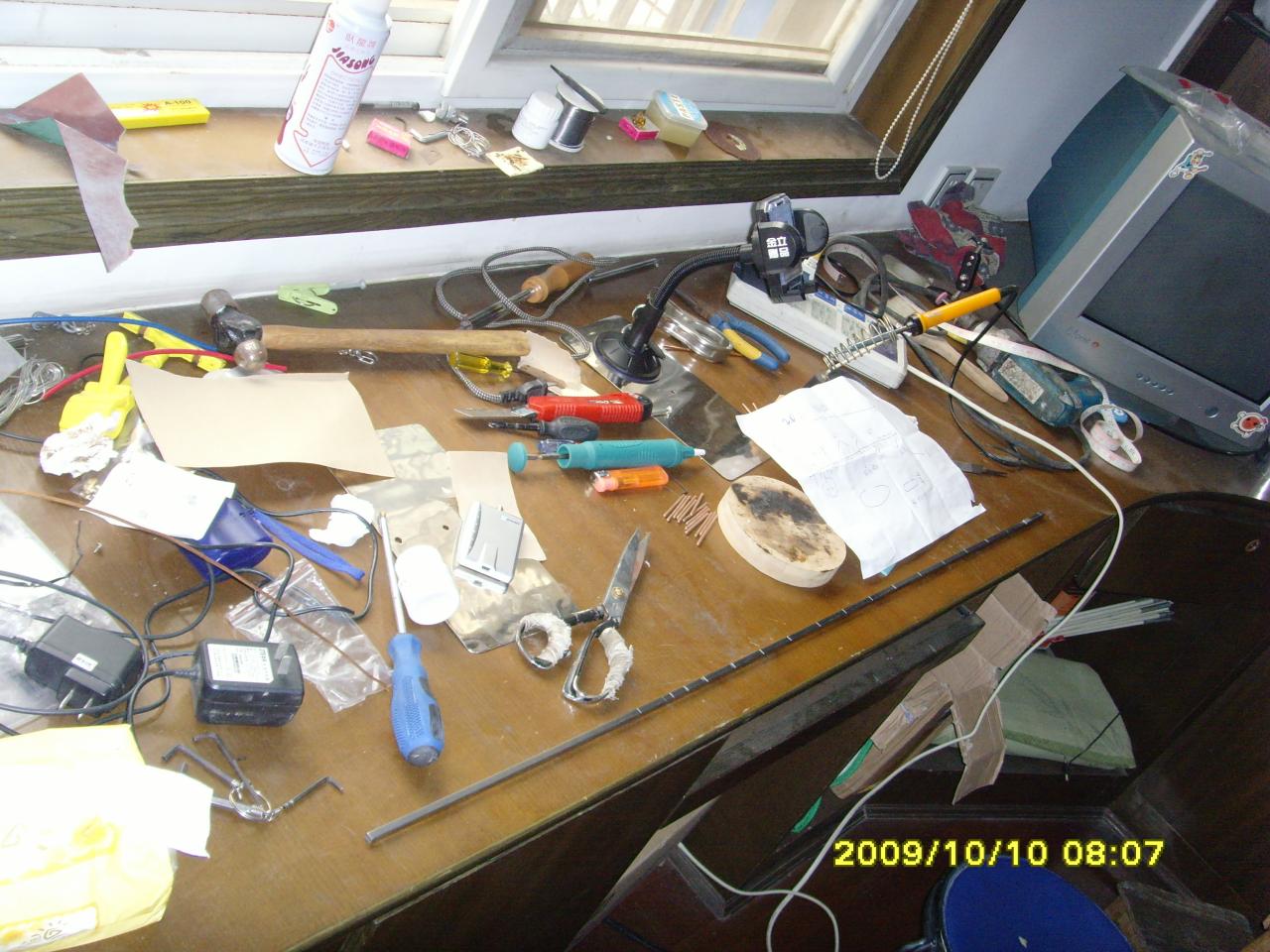

把铜丝之间距在方刚筋上做好记号并挫个槽，

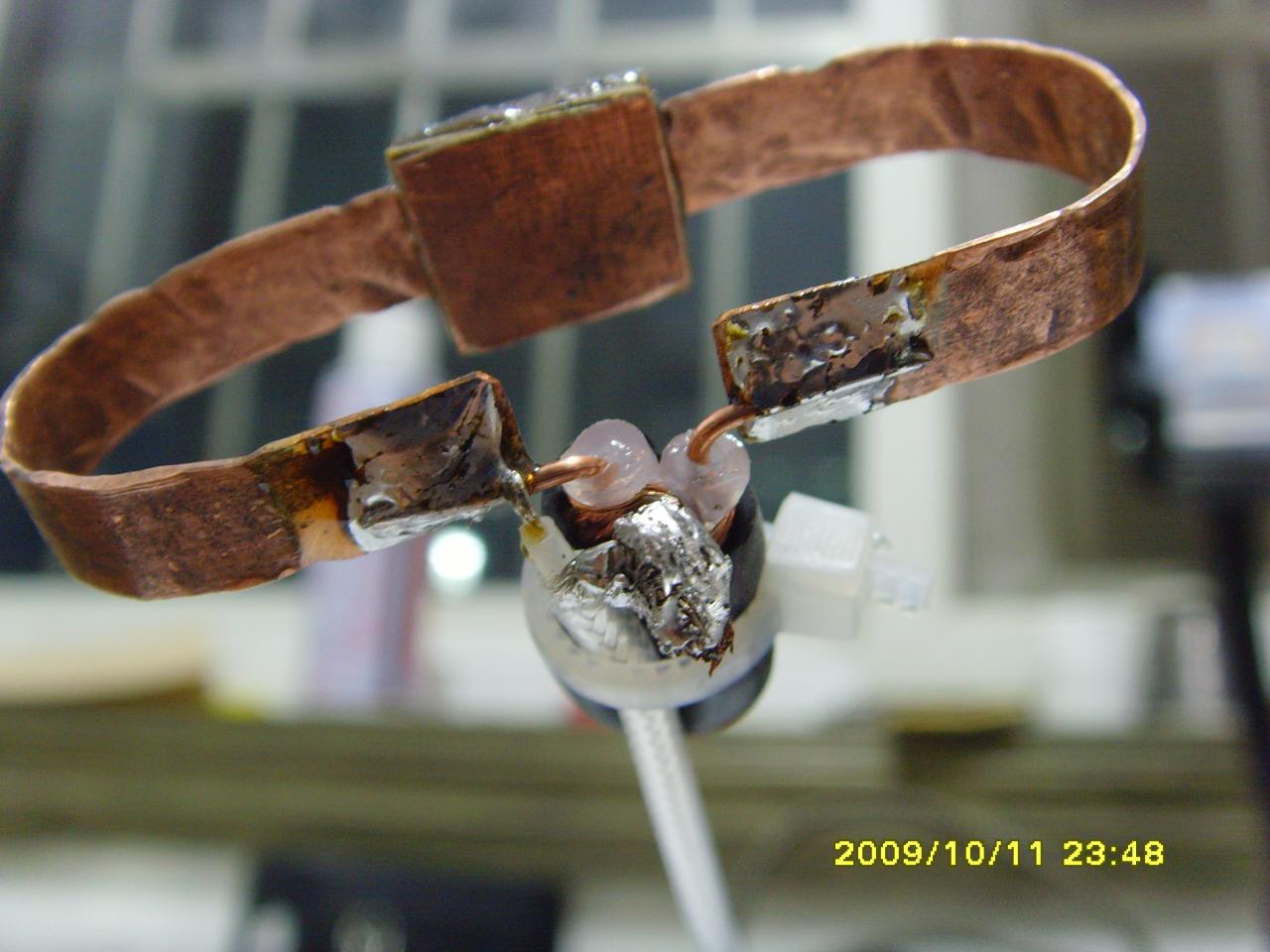

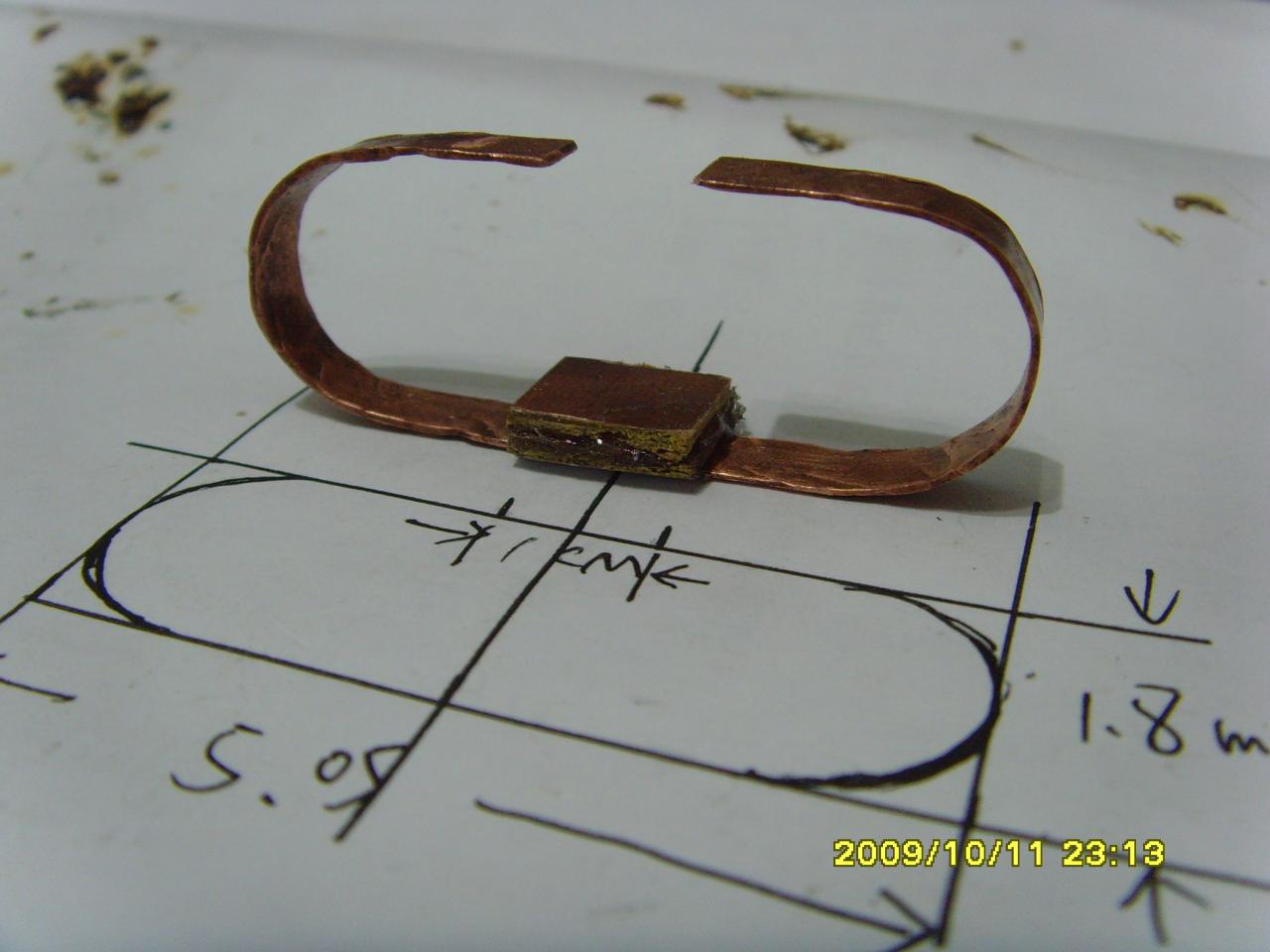

注意哦：我的有缘震子是用２.８ＭＭ铜丝全手工打造哦，打了我１上午，主要是买不到０.５ＭＭ宽×０.１ＭＭ厚铜皮。

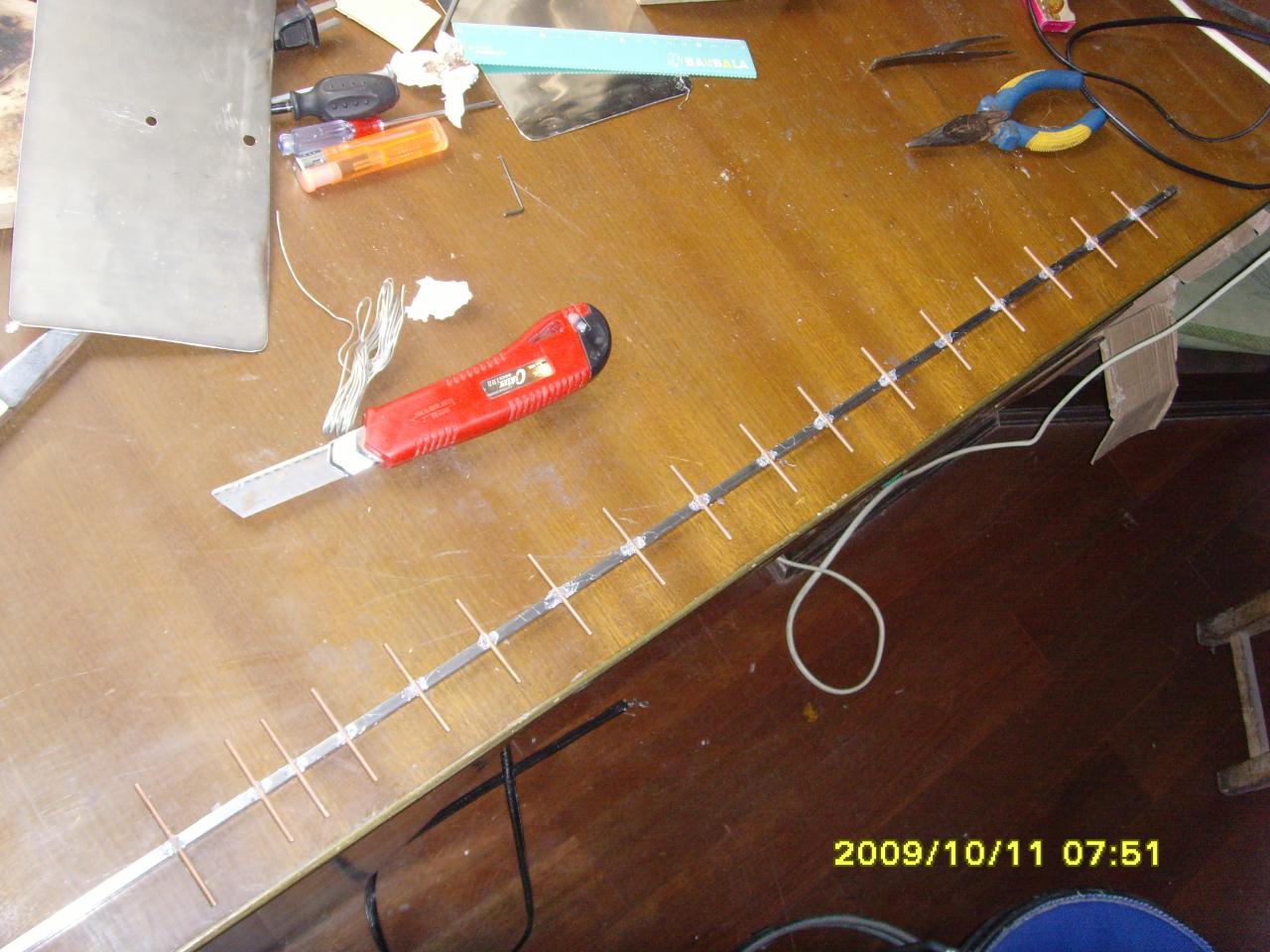

先把打磨好的铜丝按顺序用胶棒沾上钢筋主干，其实如果本事大的话可以直接焊上去，我没本事⊙﹏⊙b汗，注意平行，垂直！！！！！

先把巴伦，馈线和振子接起来，待会可以直接套上去，

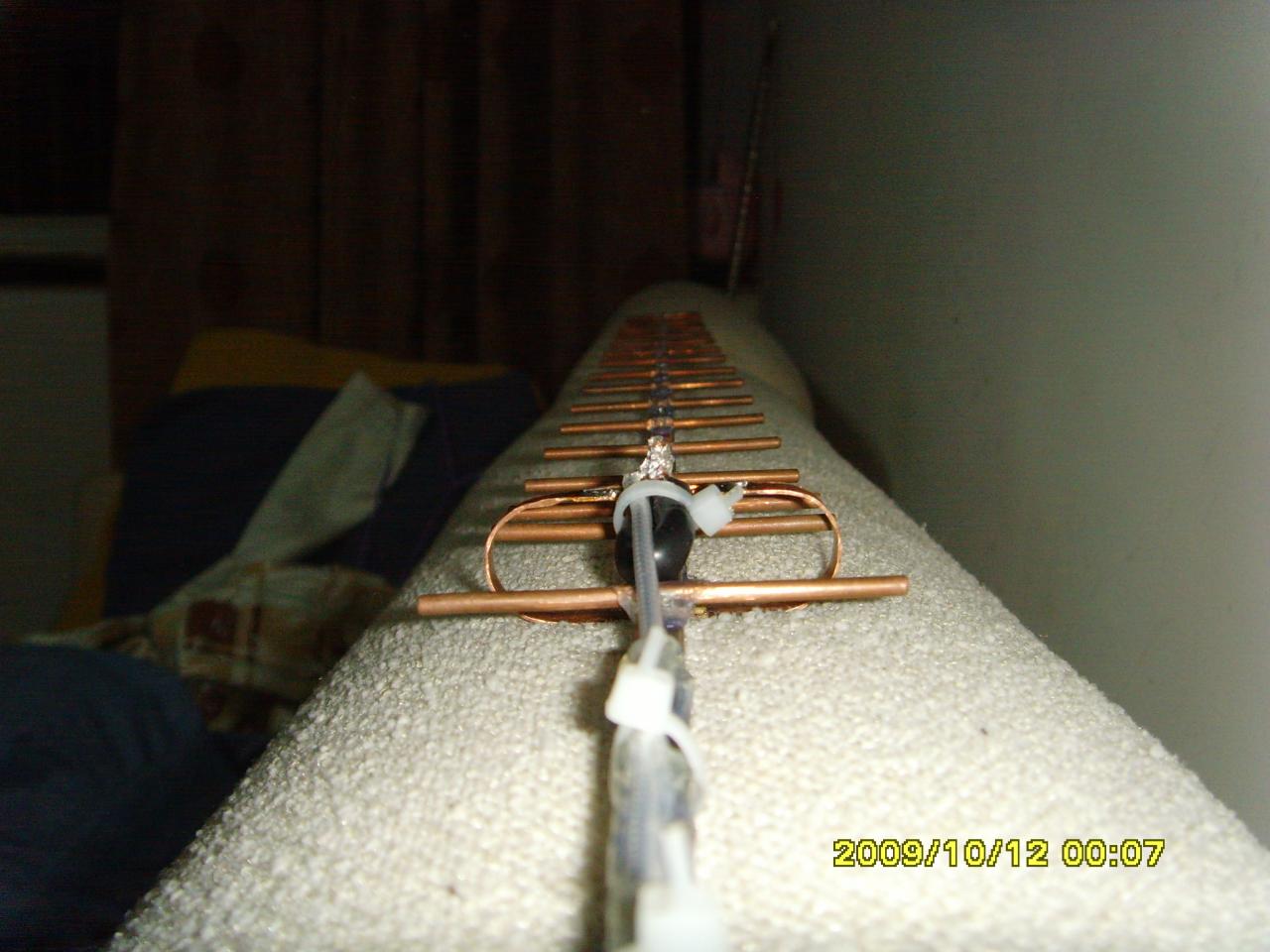

做好了，看看，手感也不错

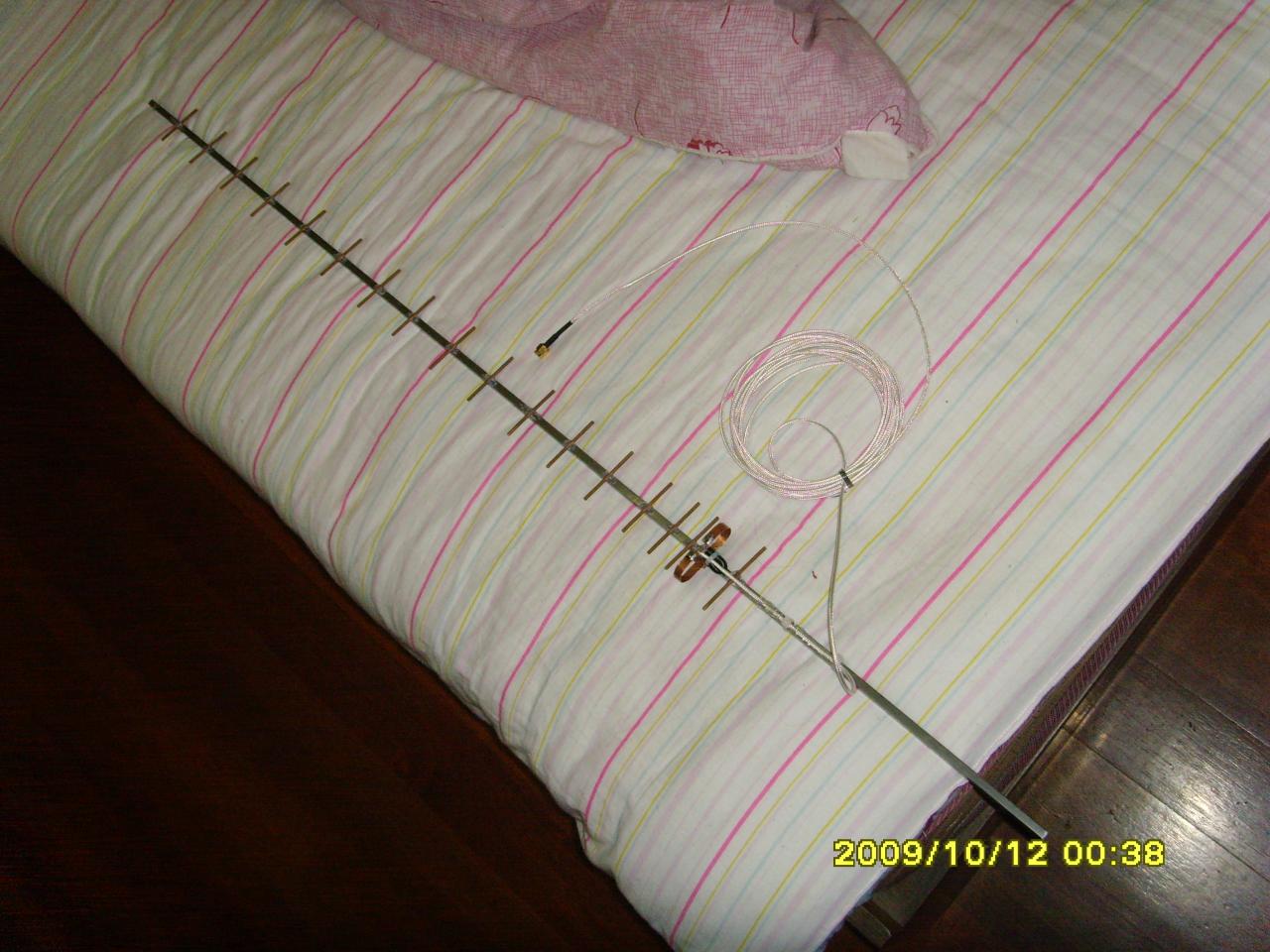

搞定了。明天来测一下效果
大家记得帮顶啊！！！！！！！！！！！！！！！！！！！！！！！！

lyl14788

支持LZ,看看什么成绩啊.我也想做一个.

yian

你的馈线有3米吧！那么长？？期待测试图

e21

线太长了，恐怕效果很差！

cxy770426

强悍罗。不知道效果怎么样

六级木匠

看出来了，八木不是一般人能做的东西

huangxing3636

做的很别致

xiaolin8999

做的很别致本文地址:http://forum.anywlan.com/thread-40900-1-1.html

suenfasueng

期待中，等你做好了，我也照做一个。

suenfasueng

记得把测试结果放上来。

lxasd1984

馈线感觉太长了

zb1192000

饋線都提到了  是個問題 別把那僅有的增益都吃掉了
