[其它] 自制10米非屏蔽，无磁环，USB延长线！

252 回帖	3820 积分	278 小时在线时间

注册时间: 2009-10-3

金币: 3503 个

威望: 0 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-22 13:16 |显示全部楼层

本帖最后由矿石于 2012-4-12 20:09 编辑

材料：
1.10米TCL非屏蔽千兆网线一条.
2.USB转Mini-USB线一条.（就是卡X的数据线）
3.就是工具了哈哈！
废话不多说，上图：

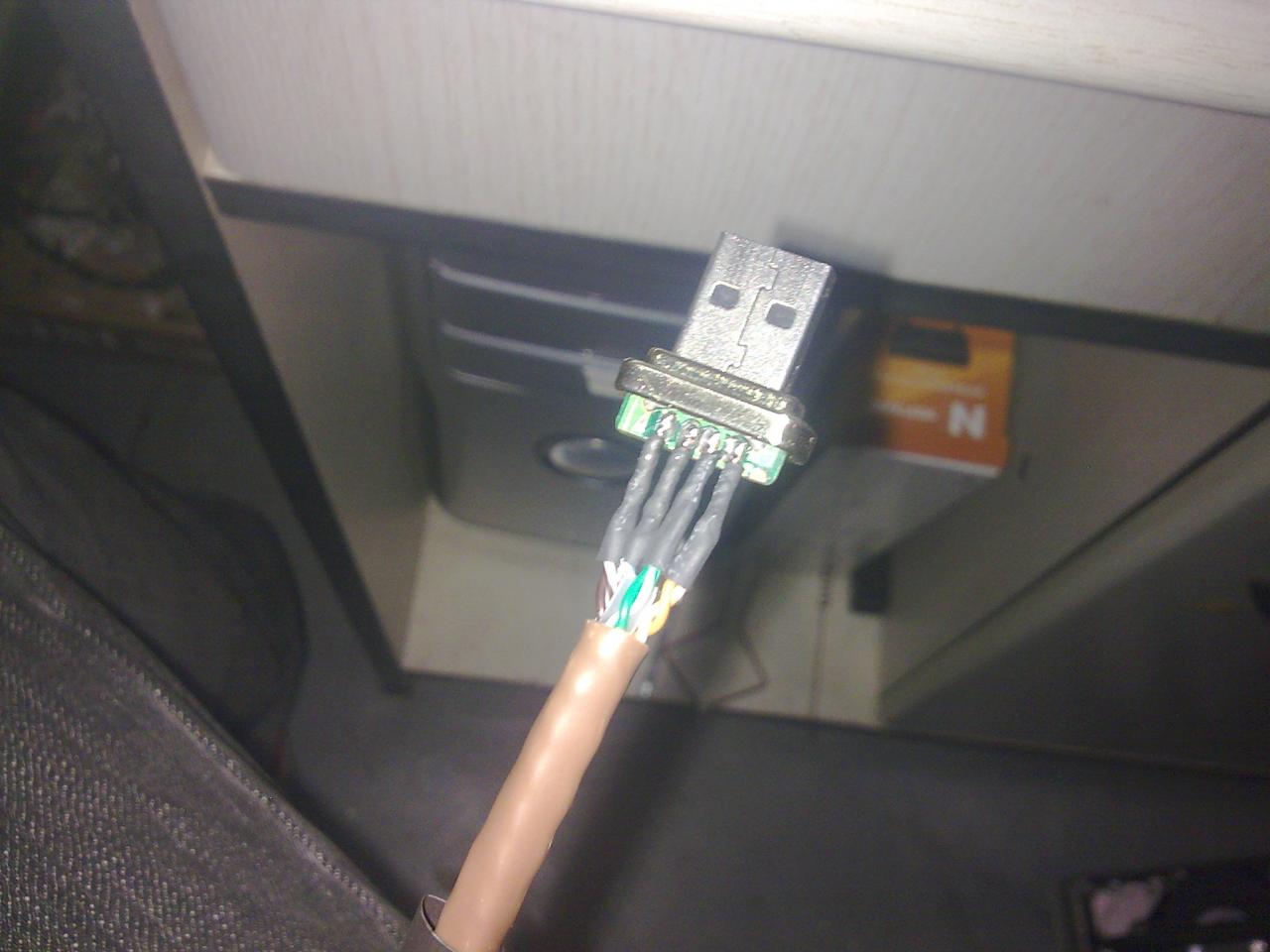

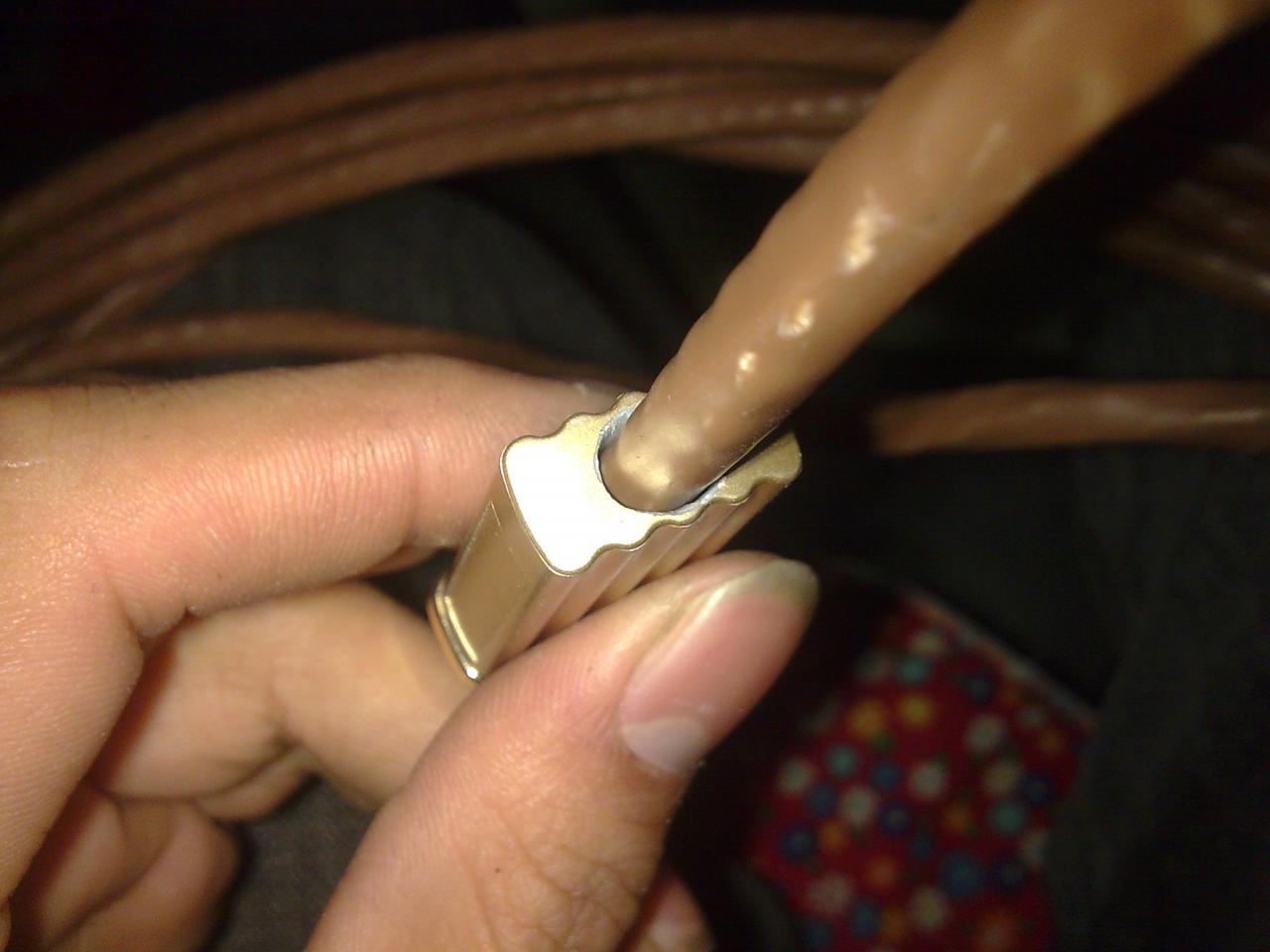

这个USB头是个坏U盘上的.TCl这个千兆线比较硬.害怕接口处来回弯折中间容易线发生断路现象，所以这么做的.用的是2222的接线方法。

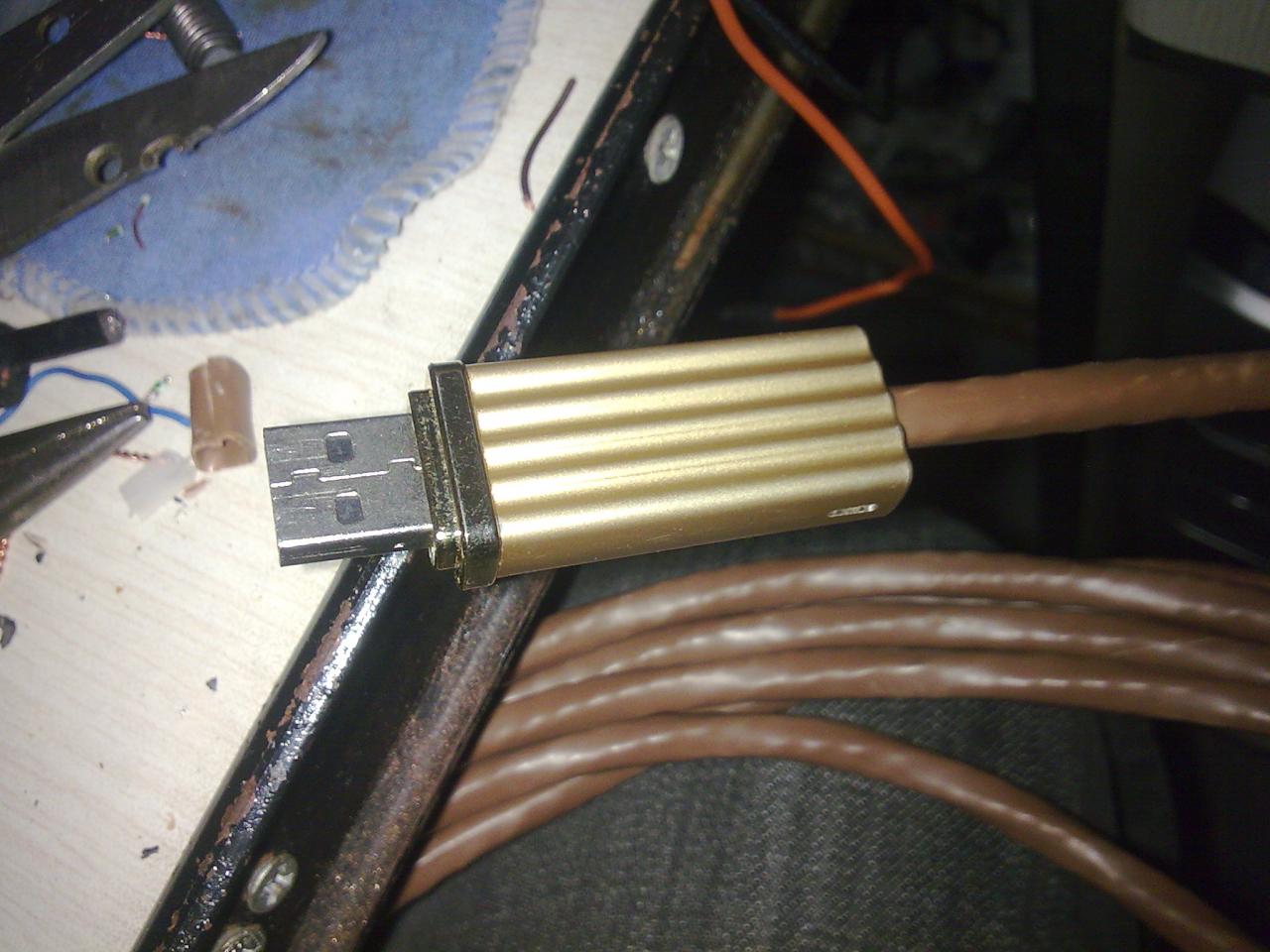

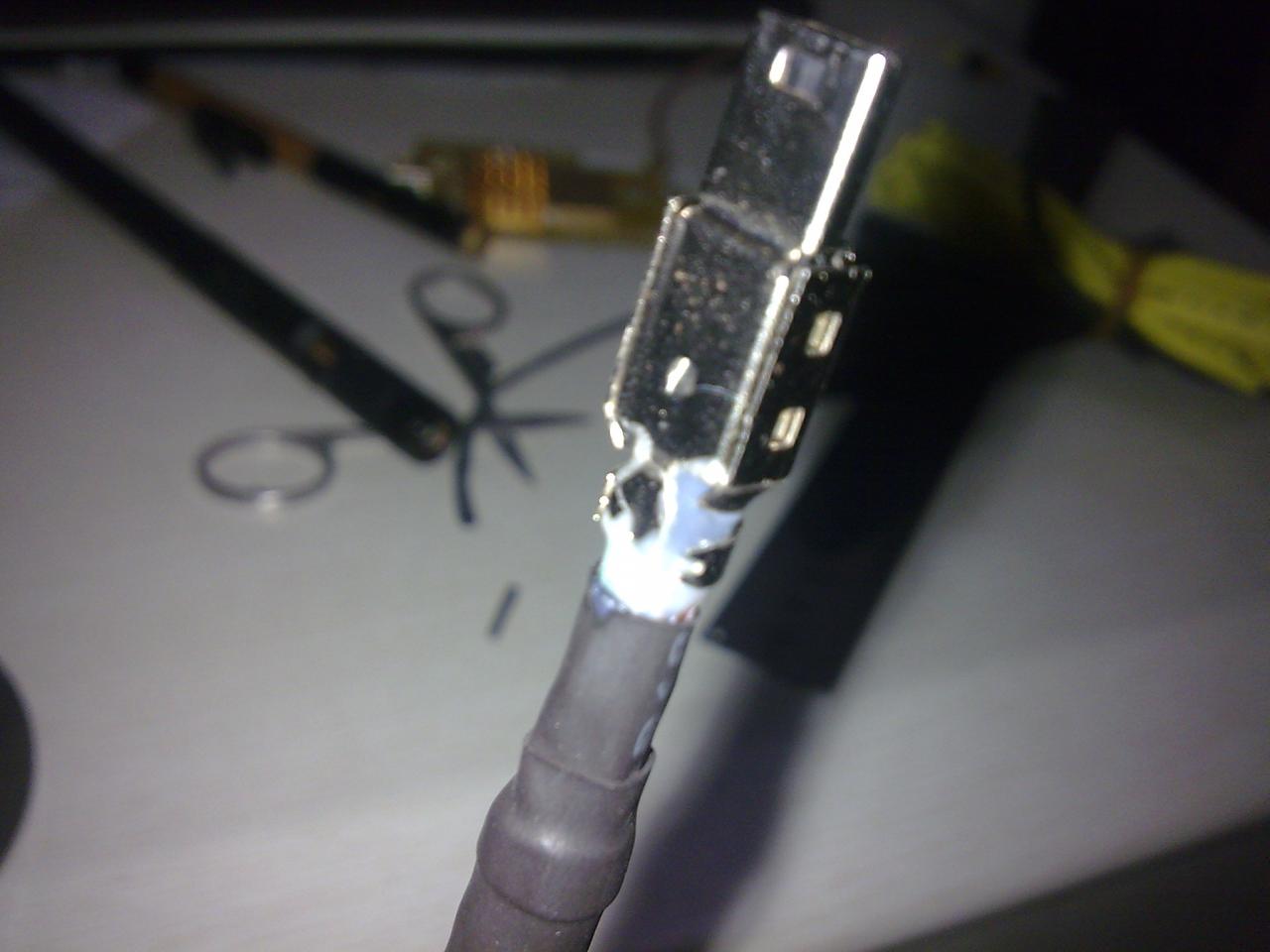

这个是完工后的USB头！接下来是MiNi那边了，继续。

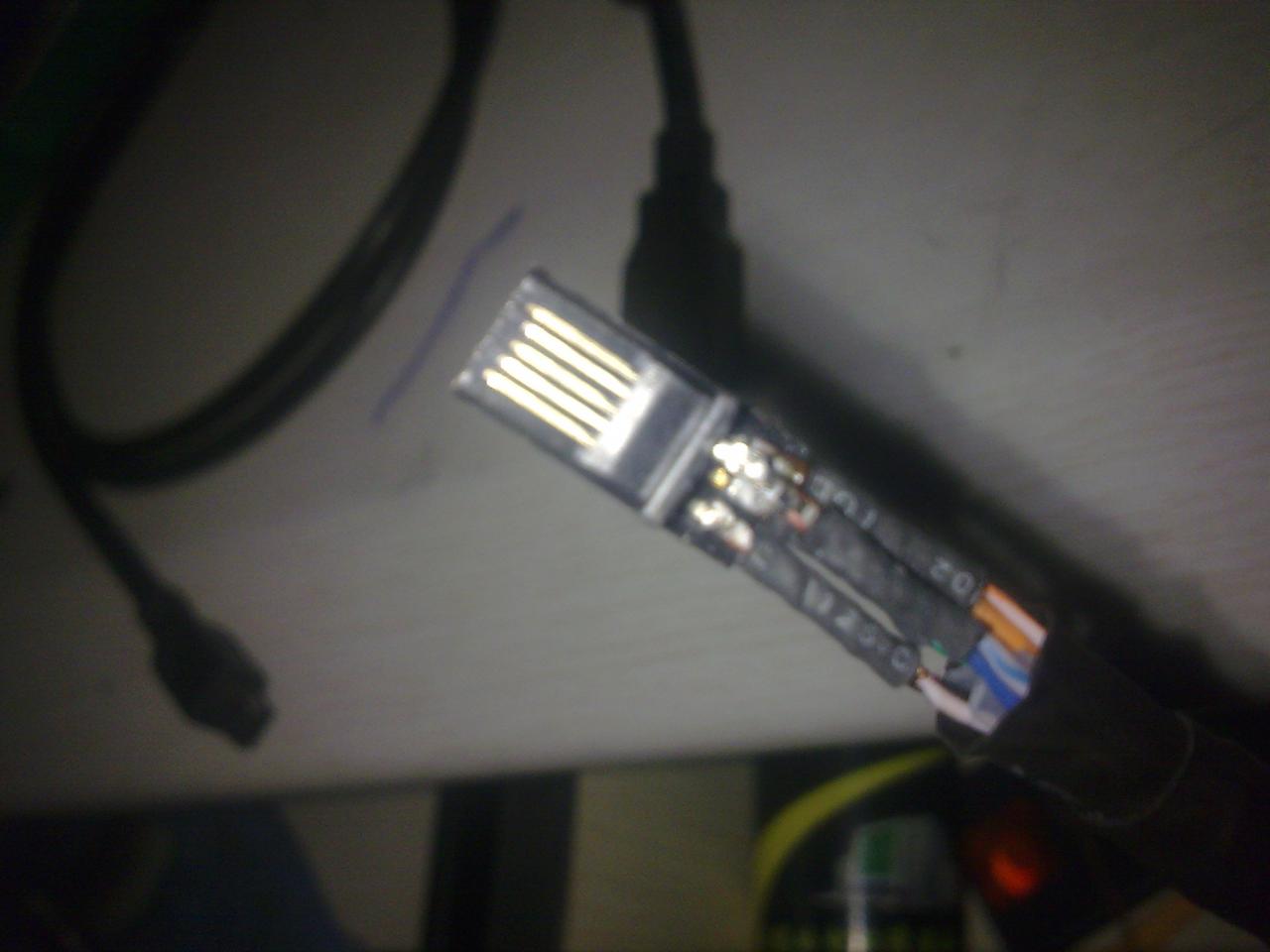

这张有些模糊，没照好！

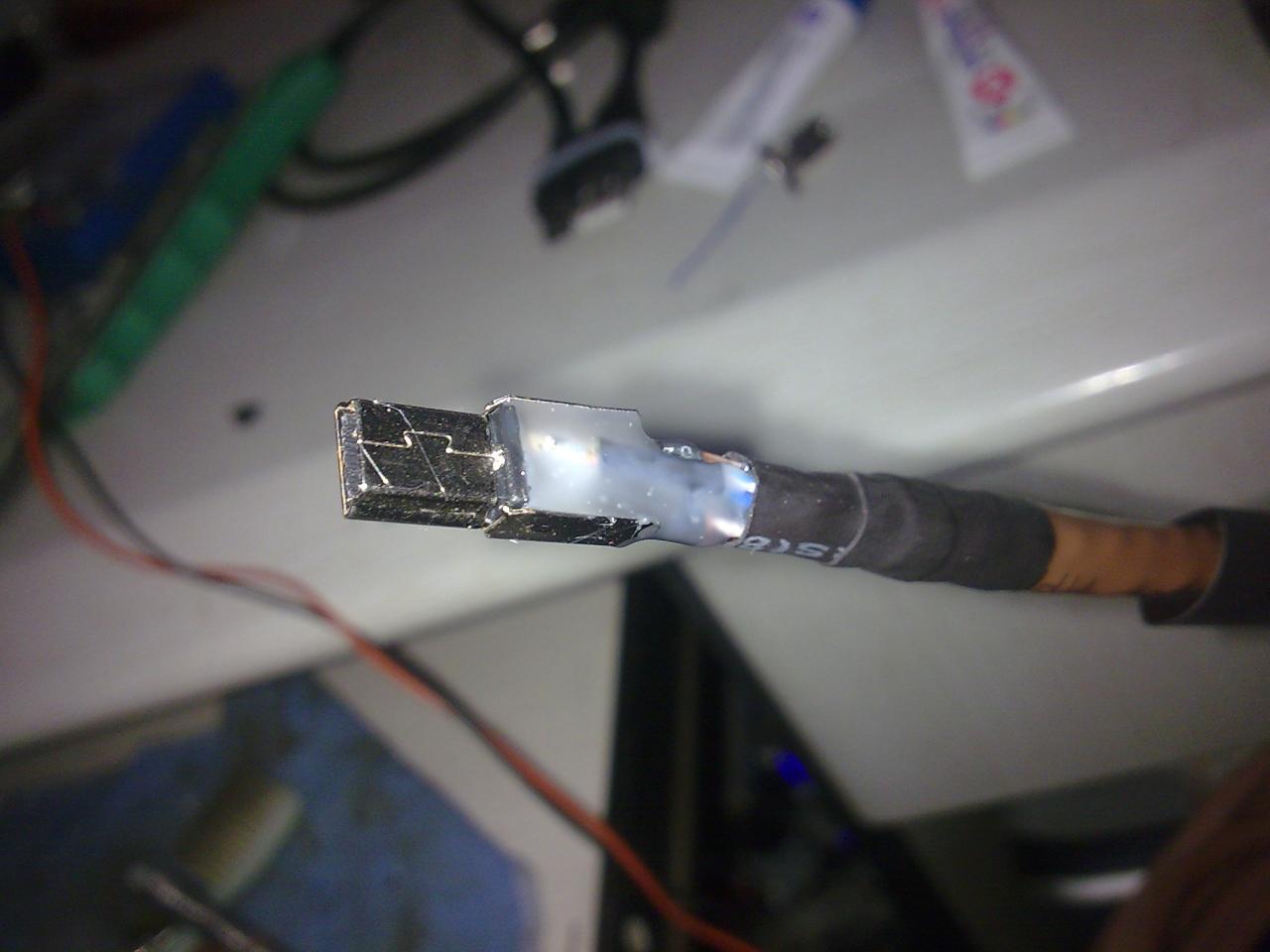

防止线松动，用AB胶固定一下。

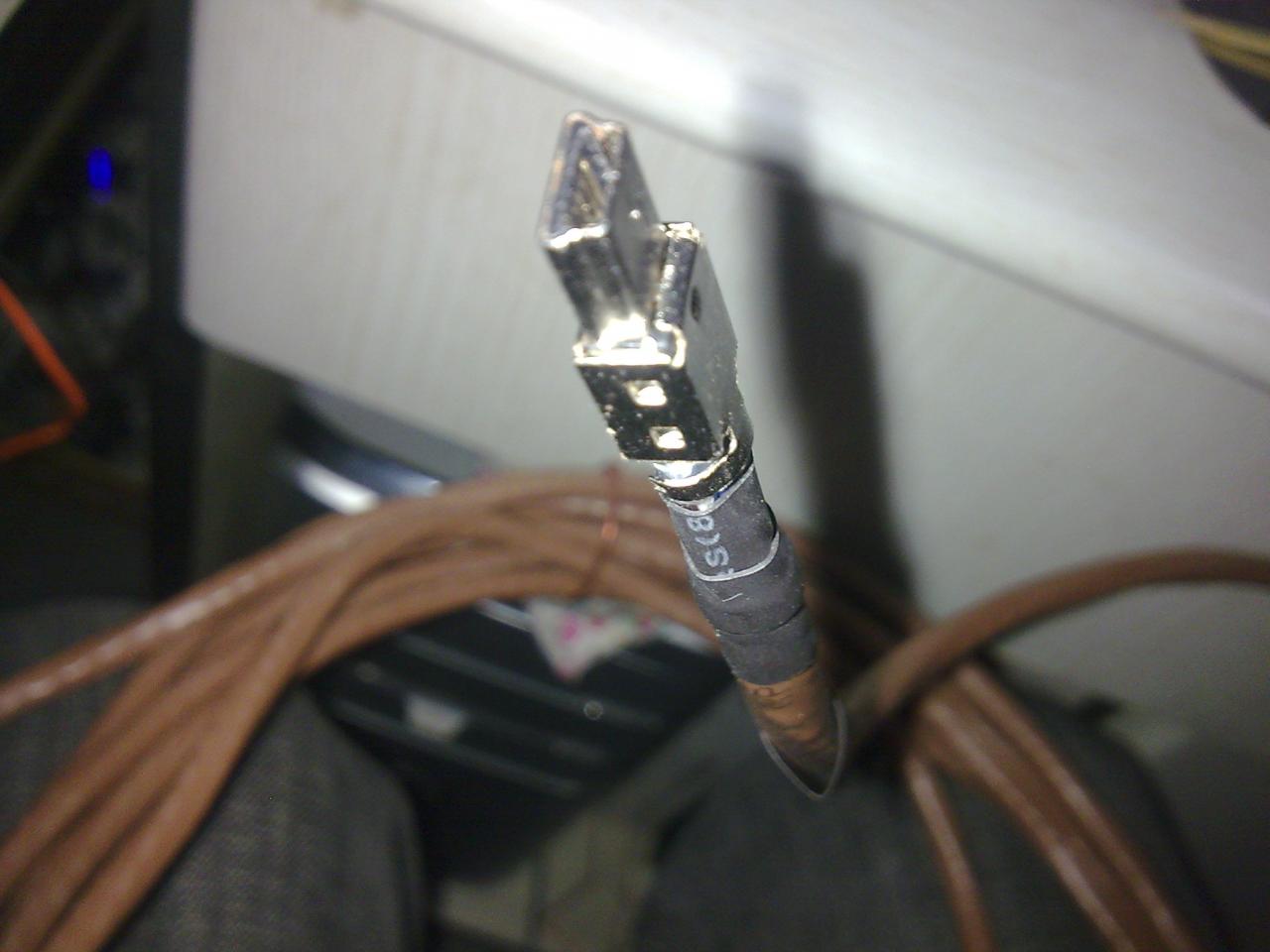

扣上另一面的壳儿！

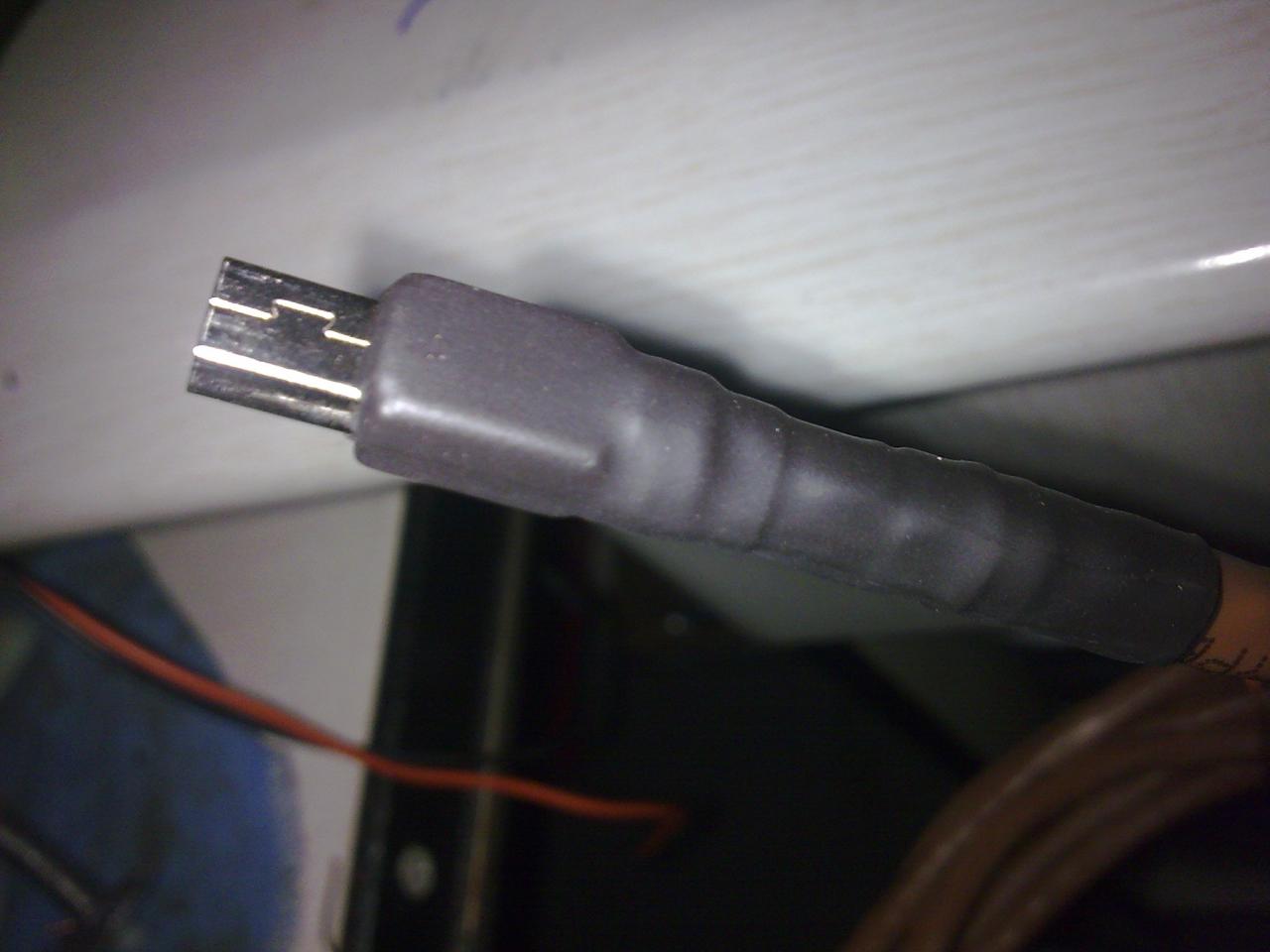

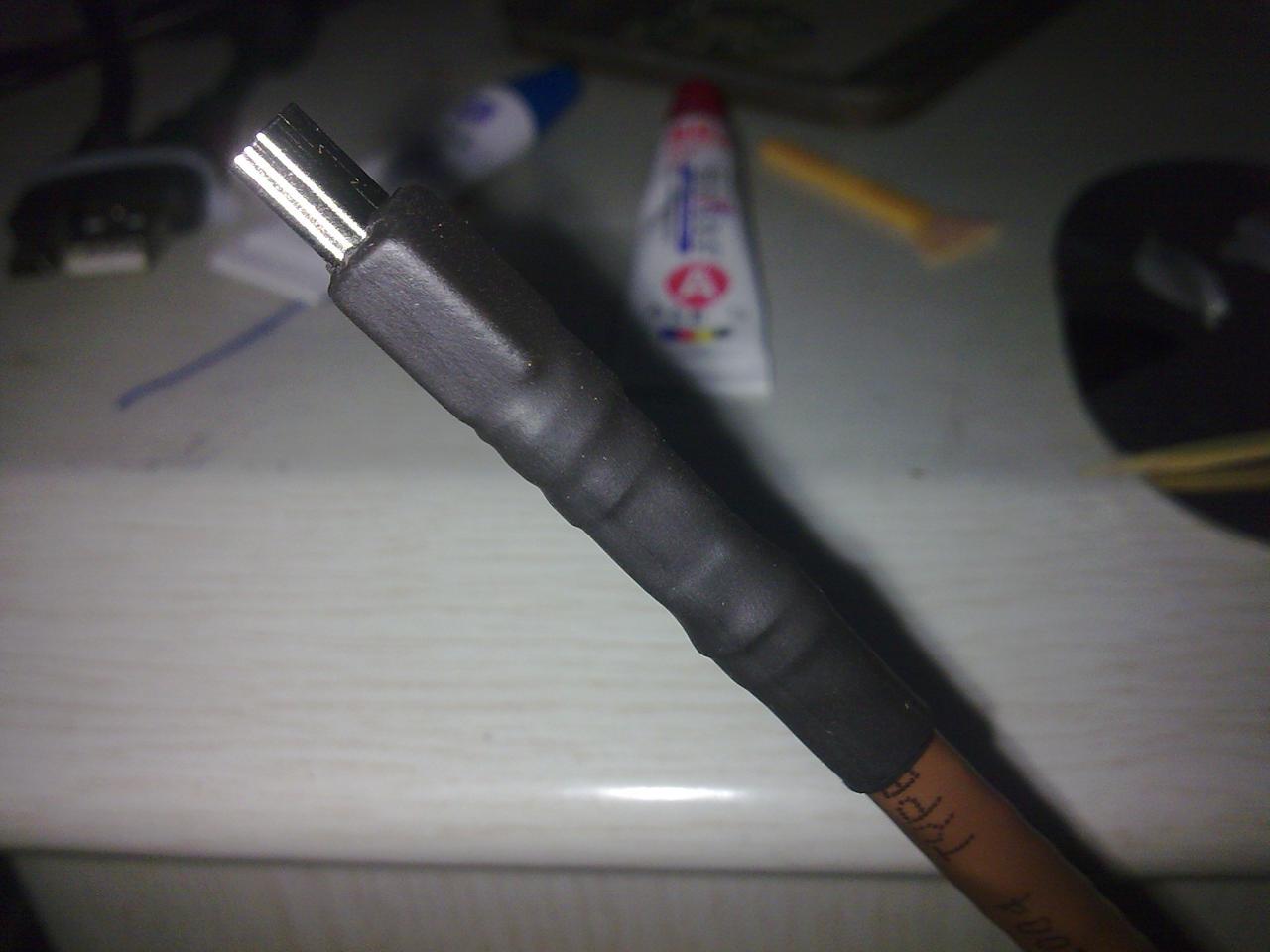

套上热缩管，美观些，嘿嘿！

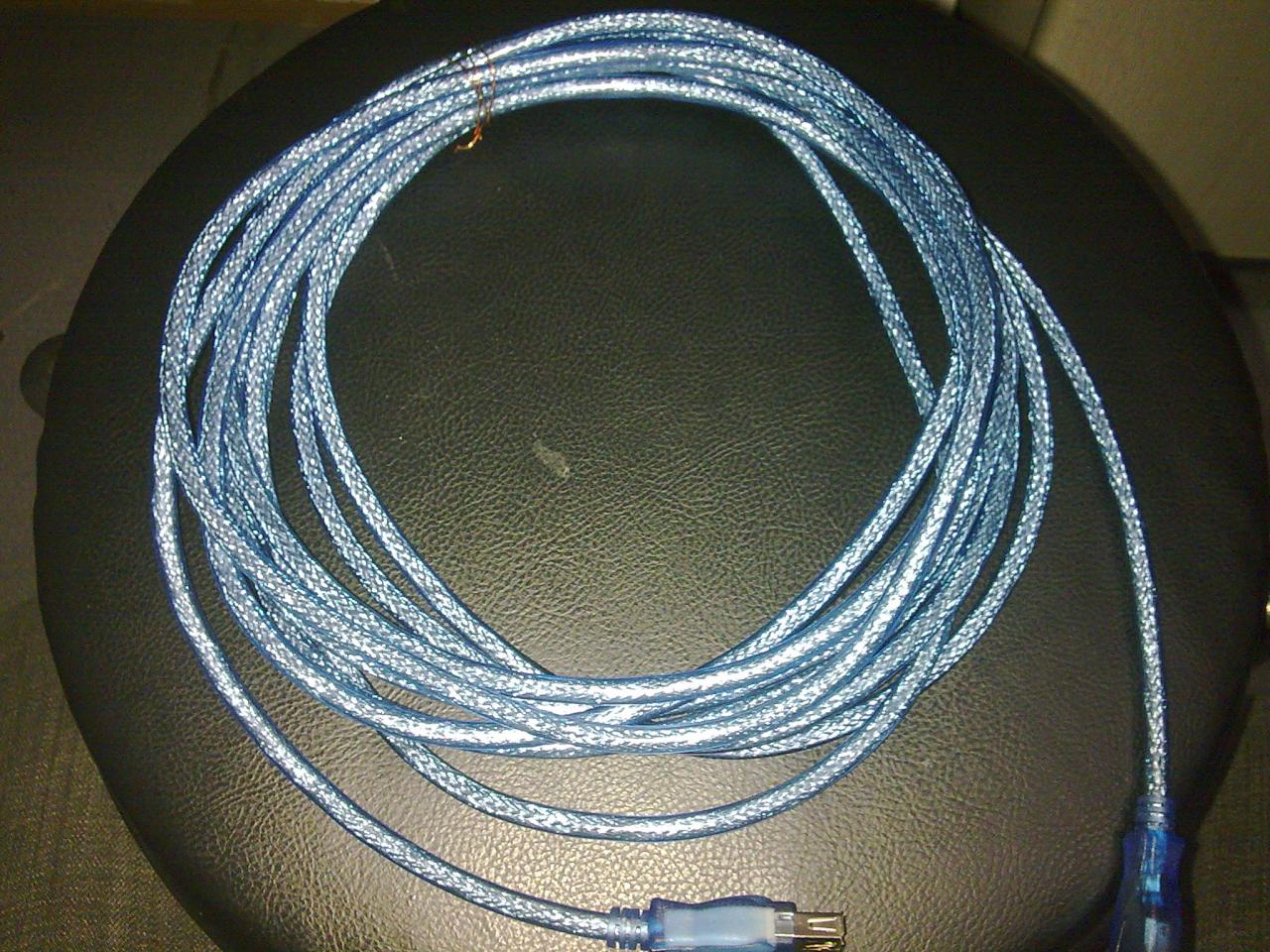

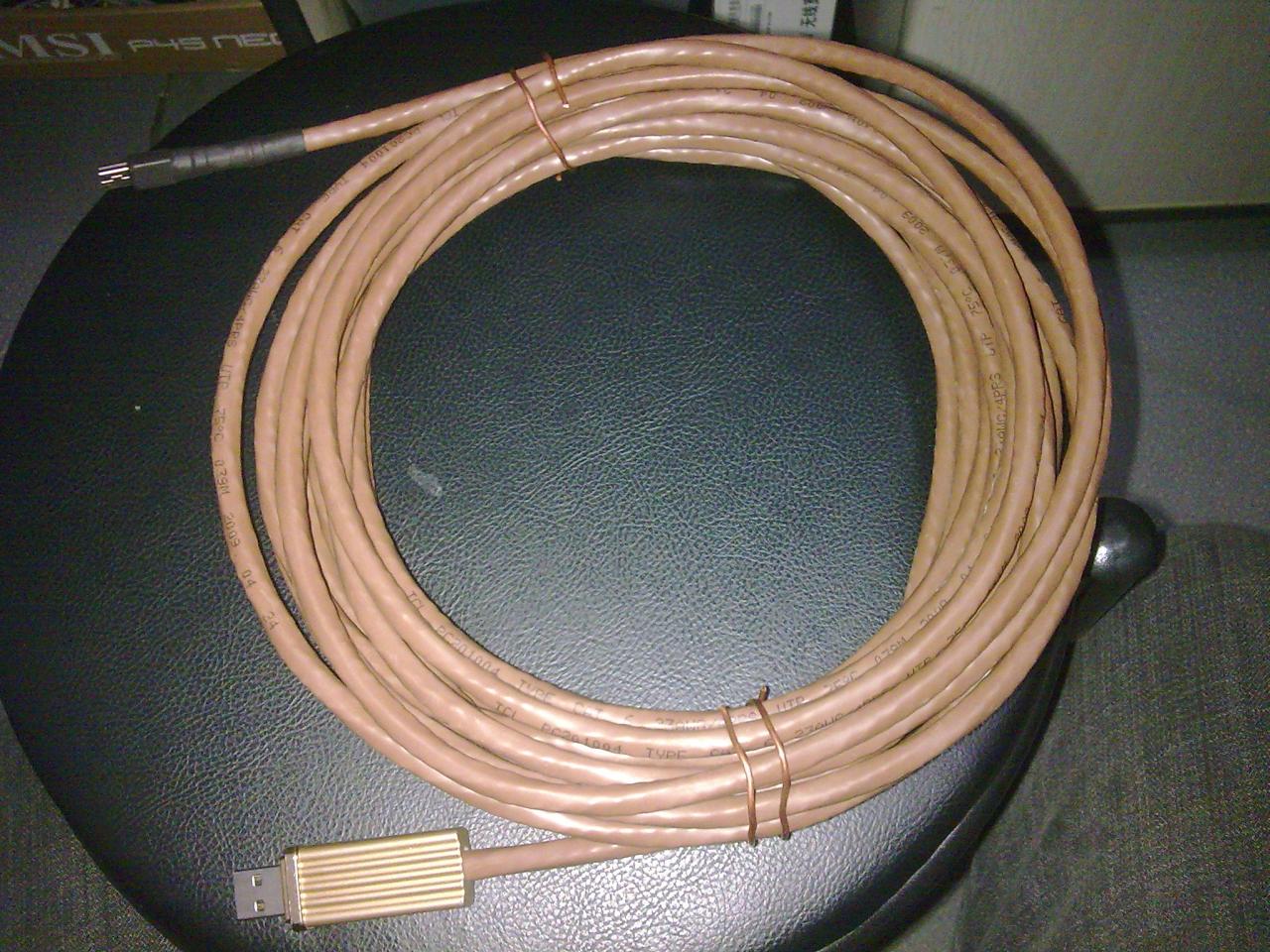

最后成果，顺便秀一下5M成品线。

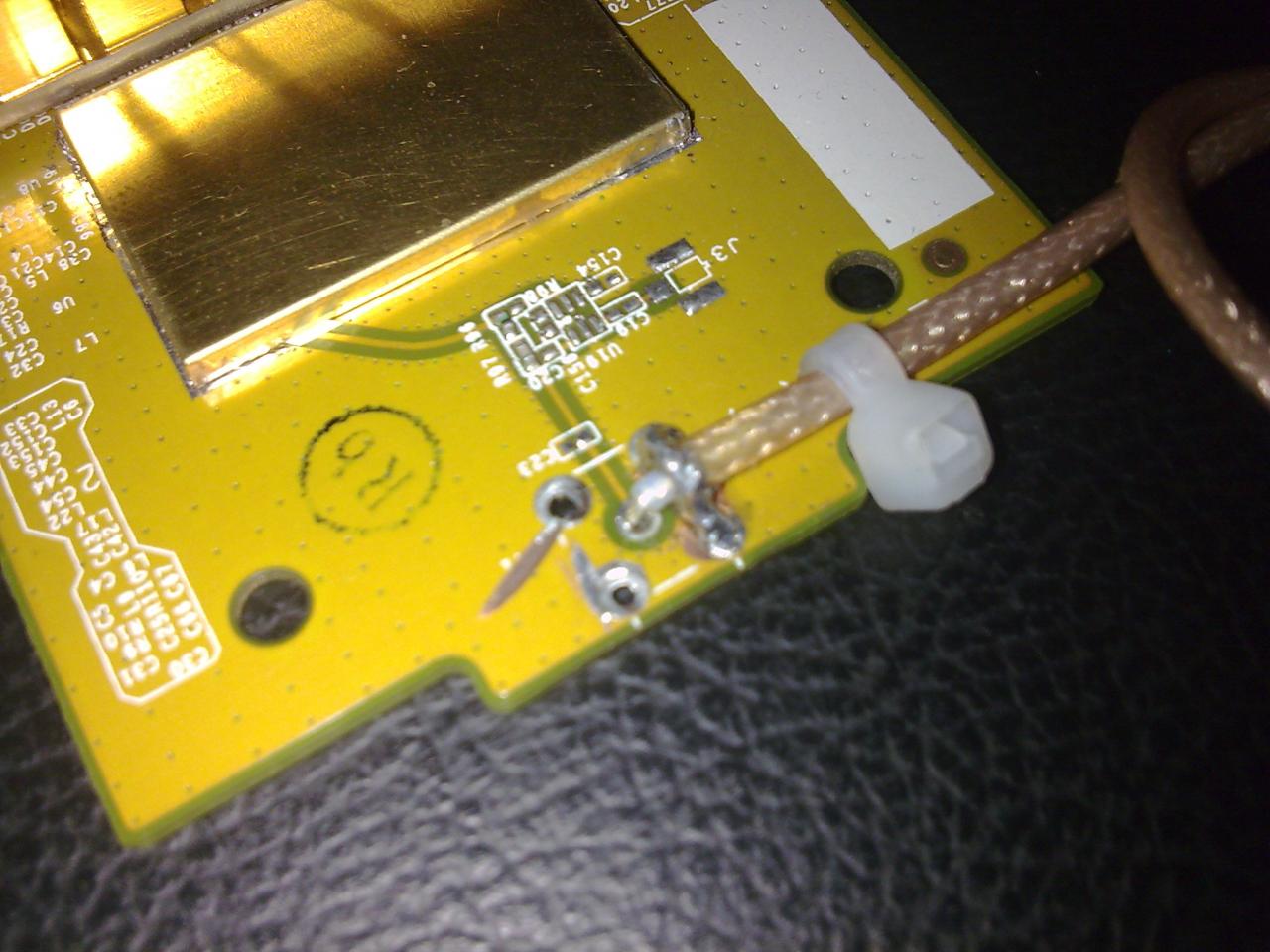

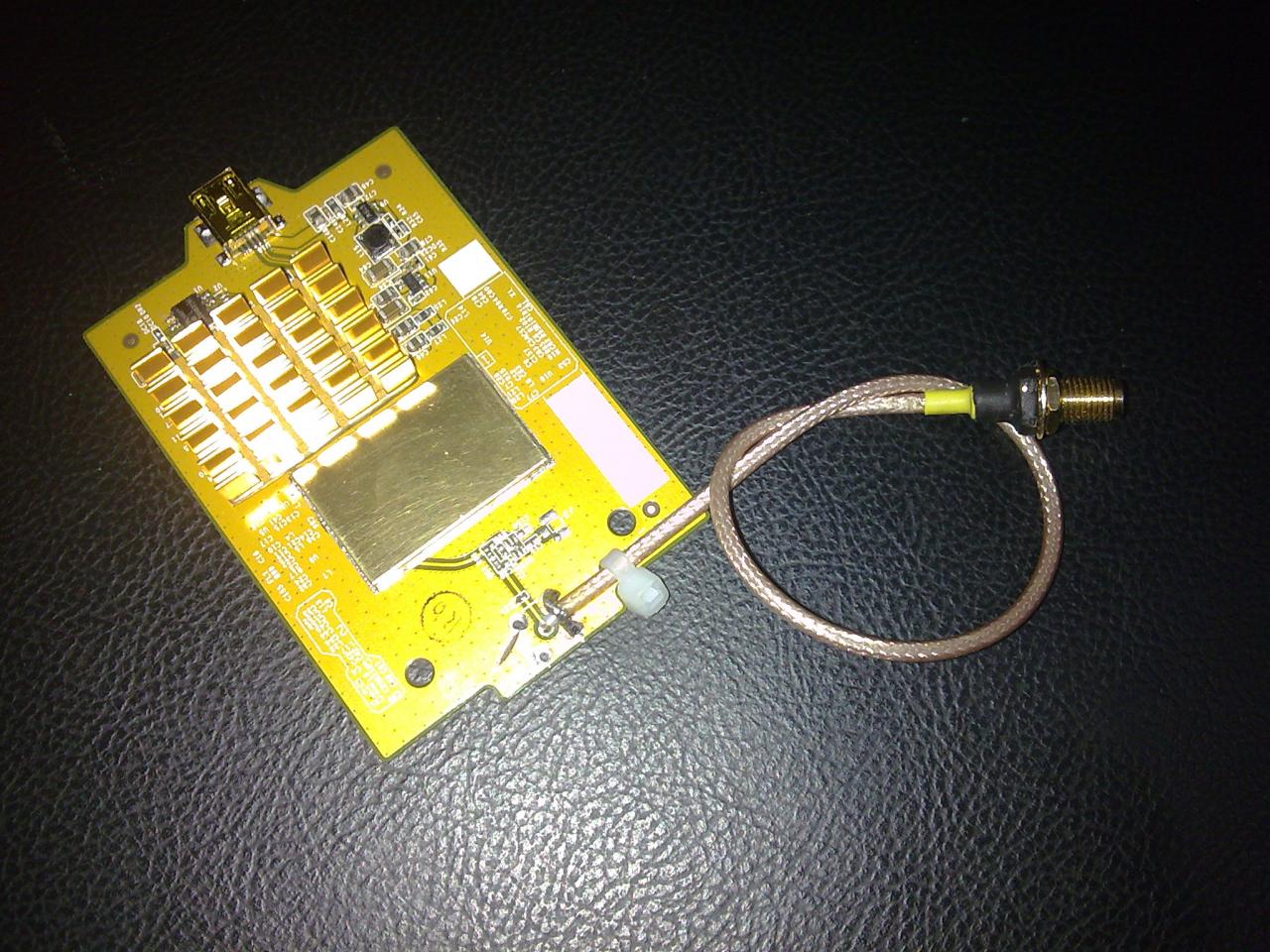

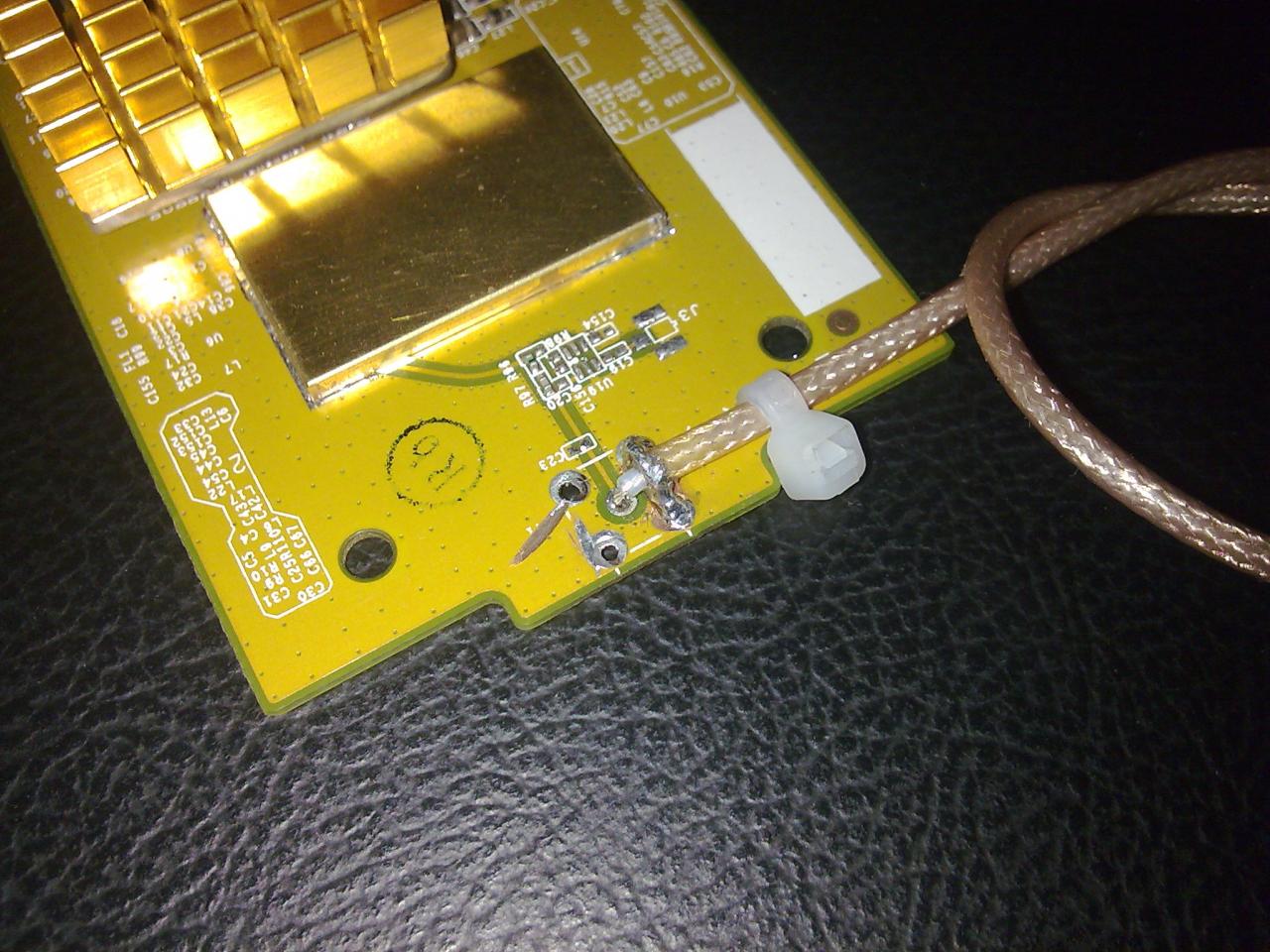

我的玄翼裸体，因为加了个散热片，一直没有给他找到个很好的归宿，这条线带玄翼一切正常，ceng中......

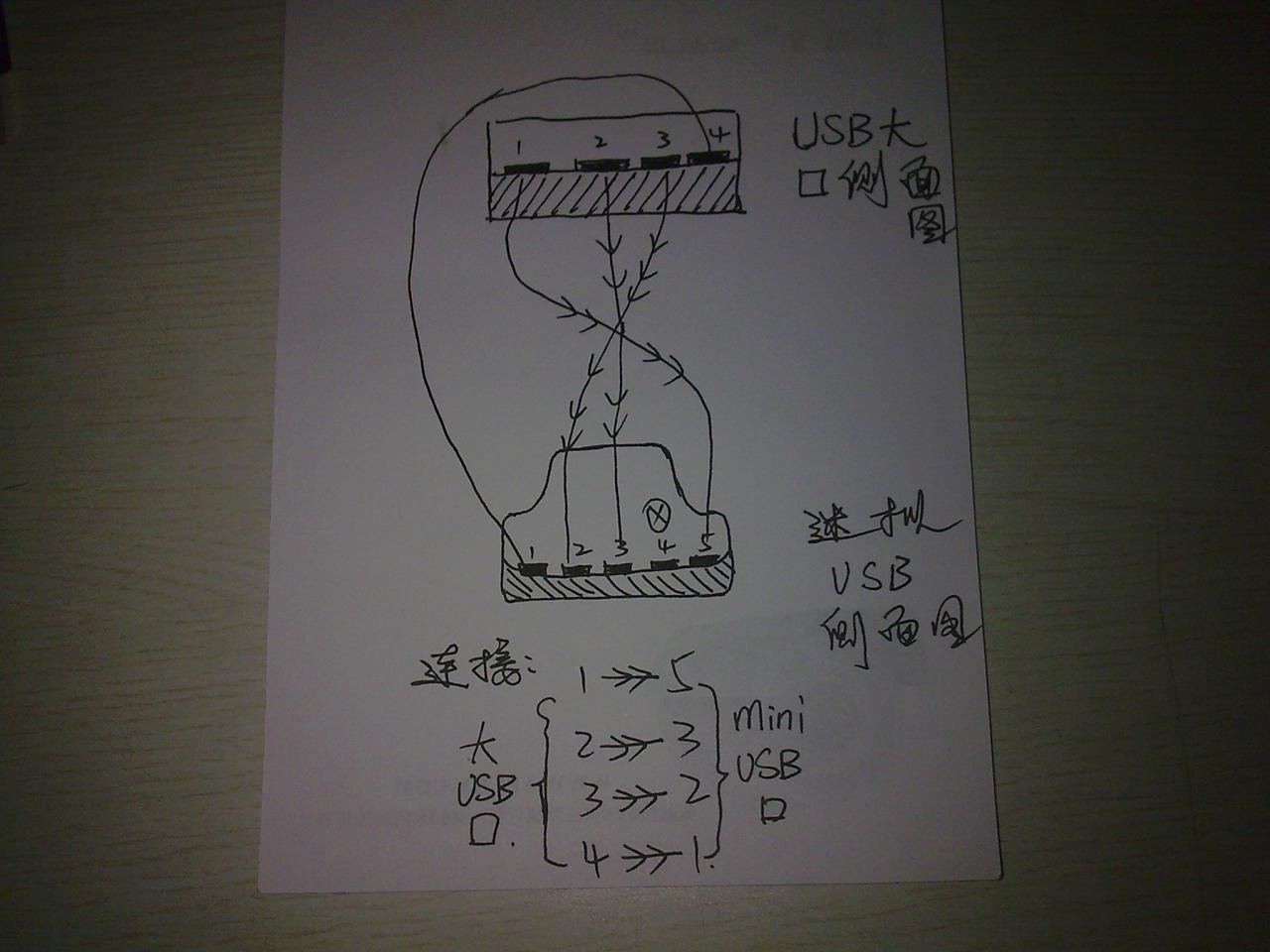

最后奉上两个头之间的线序，划X那个4是没用的，（好像是呵呵！）

评分

1 查看全部评分

shenglongzhu

回复

使用道具举报

294 回帖	1205 积分	191 小时在线时间

注册时间: 2009-10-7

金币: 850 个

威望: 2 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-22 15:22 |显示全部楼层

本帖最后由矿石于 2012-4-12 20:09 编辑

好，以后弄个延长线试试

回复

使用道具举报

734 回帖	2723 积分	945 小时在线时间

注册时间: 2009-4-8

金币: 1843 个

威望: 4 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-22 16:30 |显示全部楼层

不错，正准备自己做一条

Anywlan官方QQ群

回复

使用道具举报

2065 回帖	4万积分	1883 小时在线时间

注册时间: 2009-3-8

金币: 39836 个

威望: 29 个

荣誉: 7 个

发消息

累计签到：287 天
连续签到：0 天
[LV.365]无线熟人

发表于 2009-11-22 18:42 |显示全部楼层

无屏蔽，不会产生干扰吗

回复

使用道具举报

69 回帖	145 积分	44 小时在线时间

注册时间: 2009-2-6

金币: 67 个

威望: 1 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-22 21:23 |显示全部楼层

主要是网线好吧，楼主做工不错

回复

使用道具举报

166 回帖	815 积分	203 小时在线时间

注册时间: 2009-2-2

金币: 534 个

威望: 6 个

荣誉: 6 个

发消息

累计签到：24 天
连续签到：0 天
[LV.50]初入江湖

发表于 2009-11-22 22:34 |显示全部楼层

我的TCL线和楼主的一样，3113，2222，带瑞银不成功，可以带760N，求解

回复

使用道具举报

56 回帖	663 积分	31 小时在线时间

注册时间: 2009-2-24

金币: 600 个

威望: 0 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-23 00:37 |显示全部楼层

不错唉，可以开个加工厂了

回复

使用道具举报

1510 回帖	2万积分	365 小时在线时间

西门

注册时间: 2009-7-3

金币: 18484 个

威望: 2 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2009-11-23 01:41 |显示全部楼层

焊工不错。建议3113、、、效果更好

回复

使用道具举报

18 回帖	100 积分	5 小时在线时间

注册时间: 2009-8-6

金币: 81 个

威望: 0 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-11-24 13:31 |显示全部楼层

做工一流，我想看那个mini usb那里的线是怎么接的
上面2个头，下面3个头那里，是如何定义12345的呢
楼主能赐教吗？

回复

使用道具举报

1510 回帖	2万积分	365 小时在线时间

西门

注册时间: 2009-7-3

金币: 18484 个

威望: 2 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2009-11-24 15:14 |显示全部楼层

回复 9# dtlyhan
百度图片：USB定义图有的。。。。

回复

使用道具举报

595 回帖	3090 积分	209 小时在线时间

注册时间: 2009-10-6

金币: 2409 个

威望: 6 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2009-11-24 16:20 |显示全部楼层

楼主做工不错

回复

使用道具举报

460 回帖	2万积分	1681 小时在线时间

注册时间: 2008-8-25

金币: 25827 个

威望: 15 个

荣誉: 7 个

发消息

累计签到：1923 天
连续签到：0 天
[LV.2920]超级粉丝

发表于 2009-11-25 09:05 |显示全部楼层

比较强！偶也想参考着弄一根。。。
