简易制做螺旋，与19DB评测结果

nokia_1600

先来说说材料吧。。。

水管。内径40mm的。长度40-45cm吧。。。（给水管和供水官无所谓，只要是管子就行 ）  40mm的堵盖一个（我用风扇做架，所以不要用。 ）             直径130mm的铜板或者铝板之类的。。。方形和圆形没关系      电铬铁（我用的200W，焊这东西非常简单，10几块钱一个   在此谢谢无线DIY群中的老枪同志  200W的东西就是来劲。。哈哈）
  还要下载附件打印点纸。。（用来指向铜丝方向）    1-2mm之间的铜丝。。。若干。。。（我没量过要多长。。有兴趣的可以算下 ）
  一点点铜版  （）
直角三角形的铜片。。两边长：17 和71   斜边 ：73

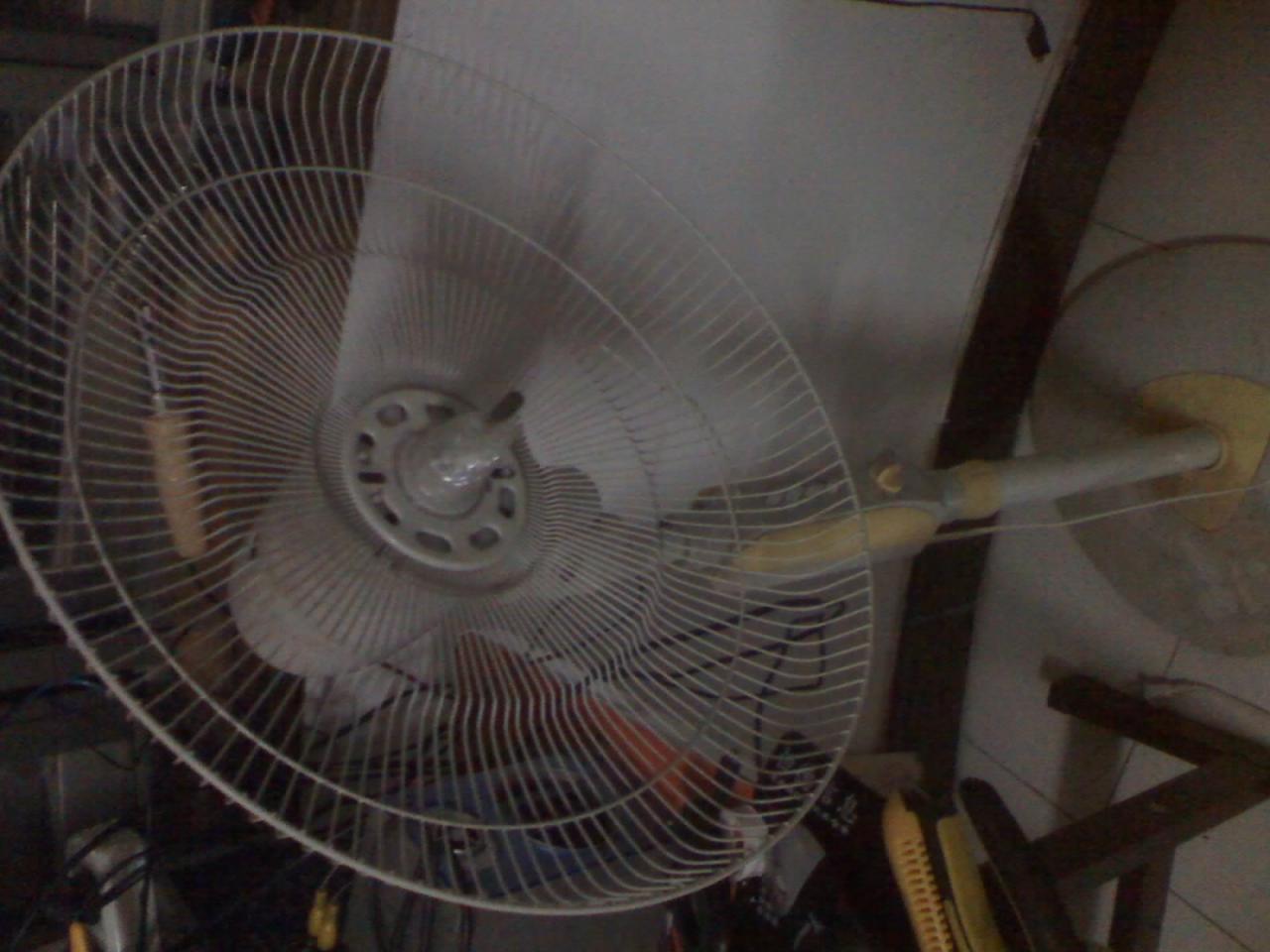

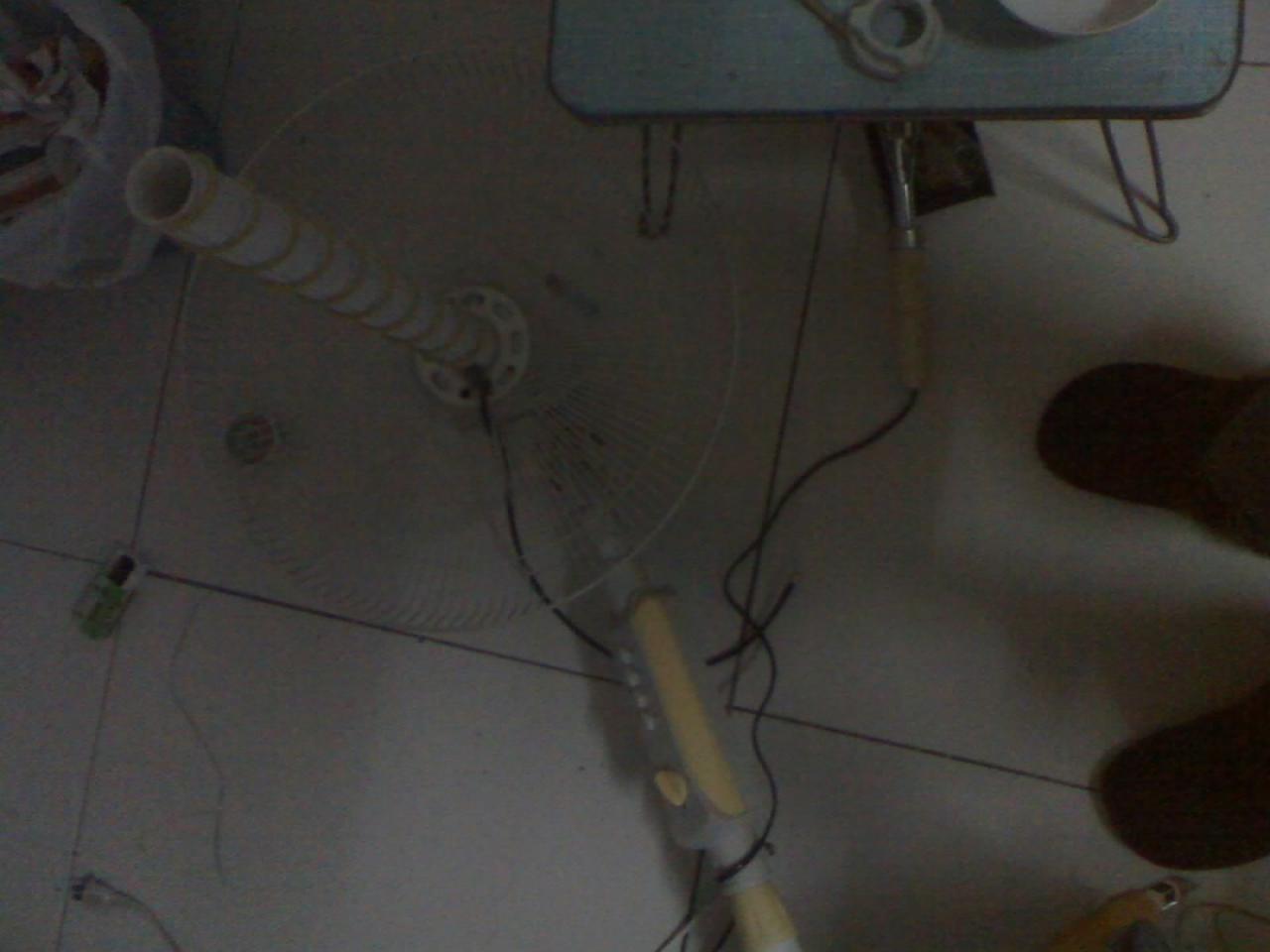

上个成品图吧
手机拍的。。好像又没搞正。。（玩电脑的正好锻练下脖子吧。。 ）



再来一张






嘿嘿。。下面来个过程：

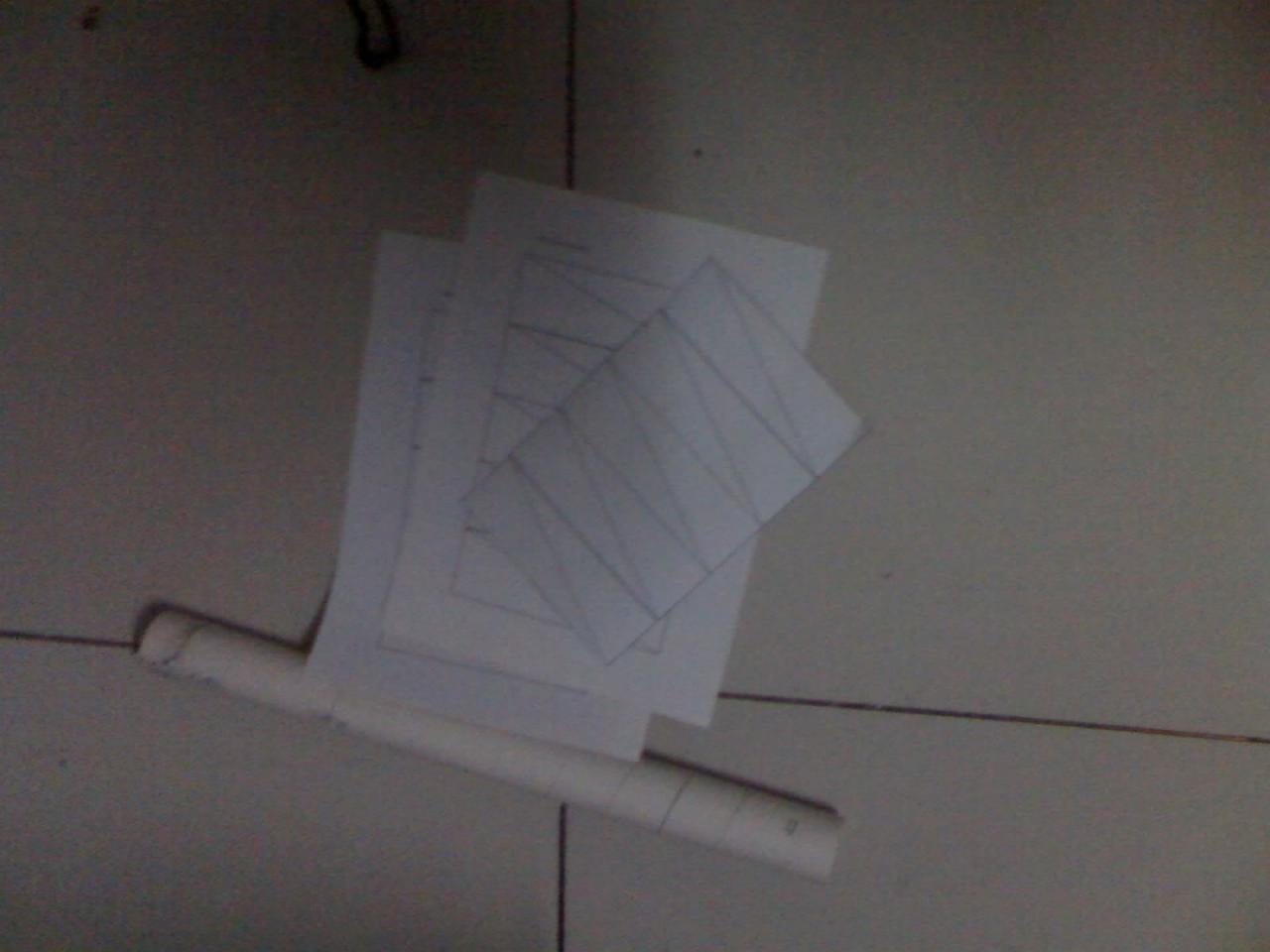

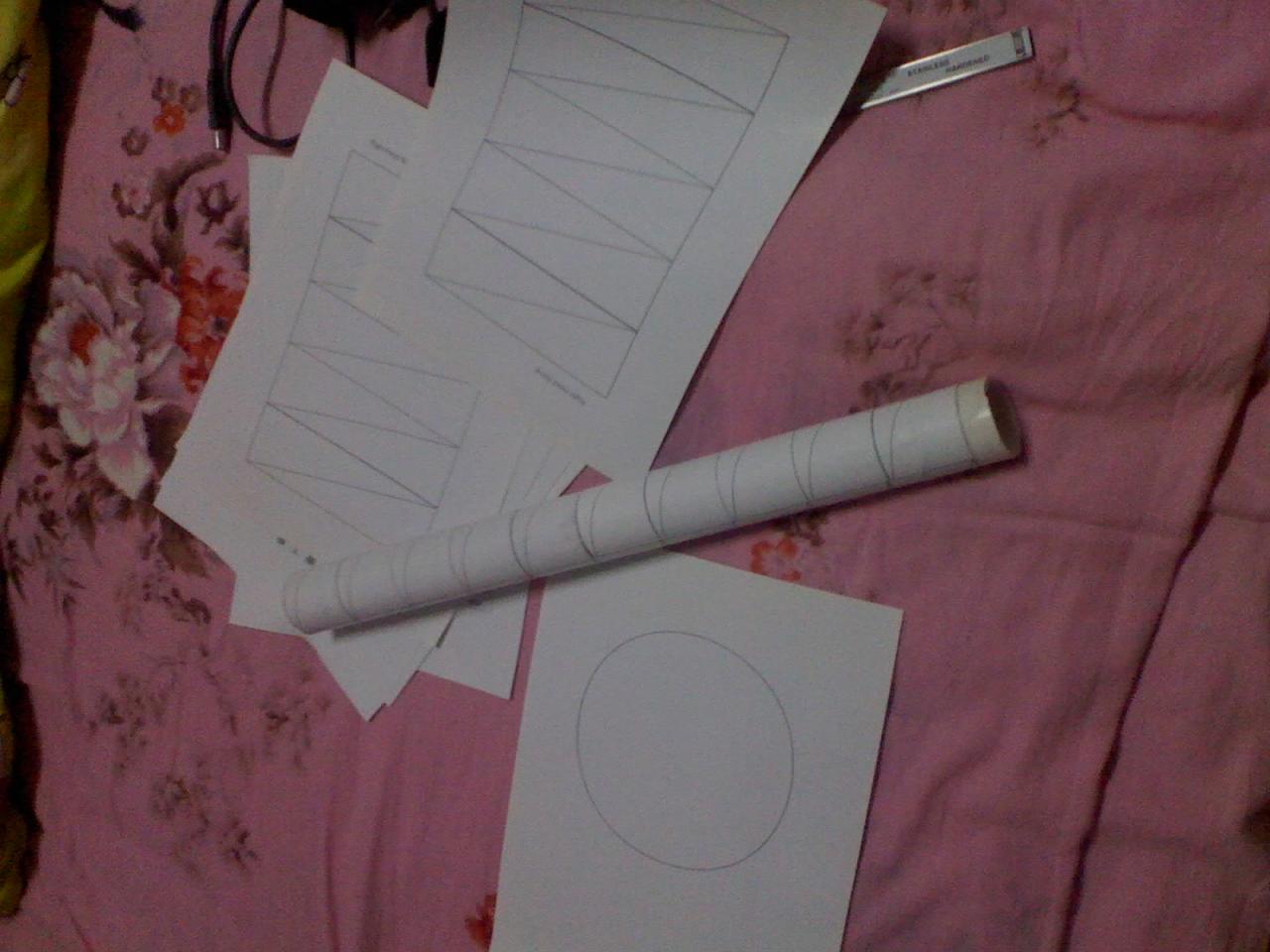

这是纸和水管子。。。。附件里面下载的。。。。用胶水沾上面。。好走线







剩下了些纸，，，只要打两张就够了。。。嘿嘿

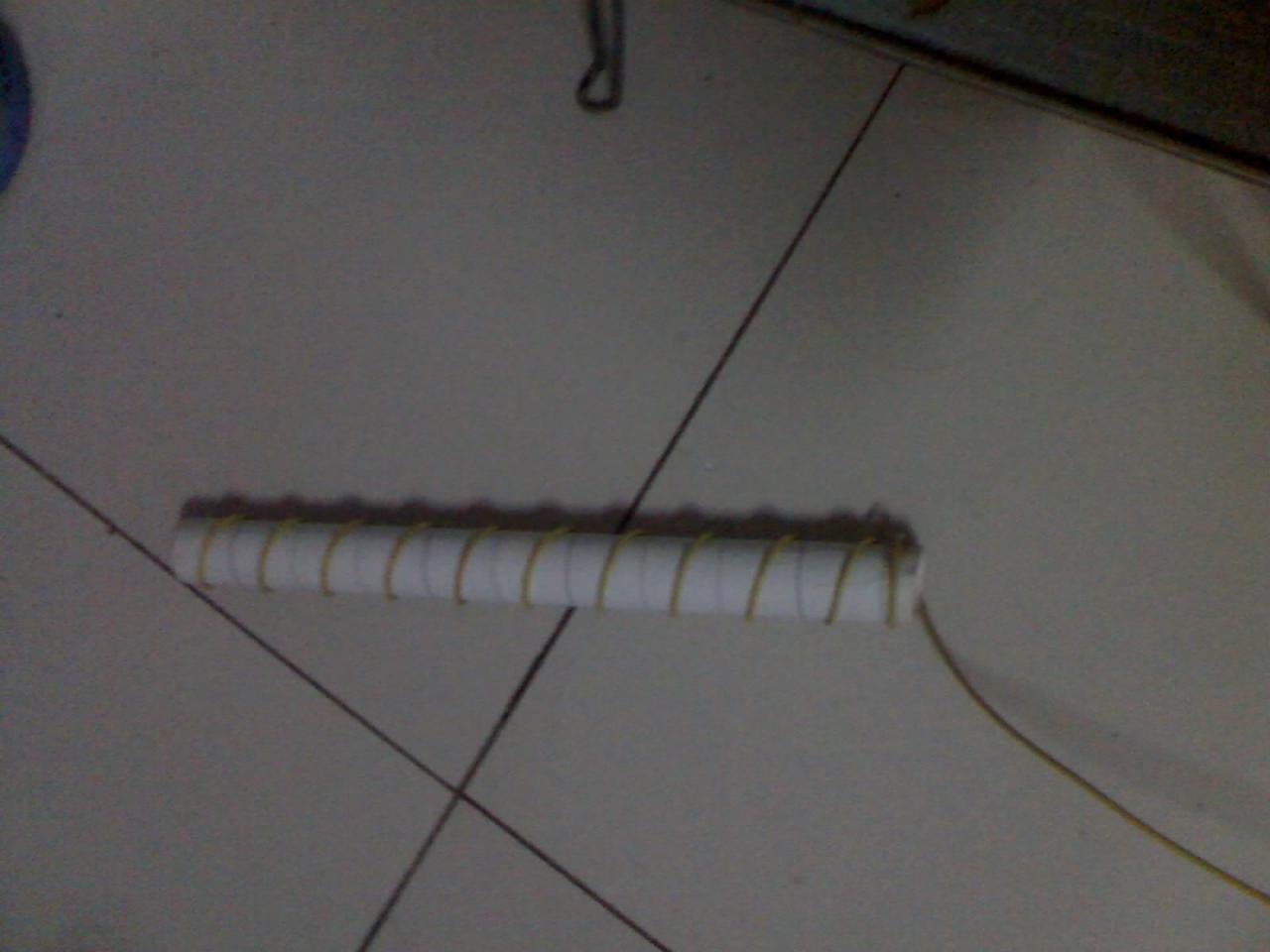

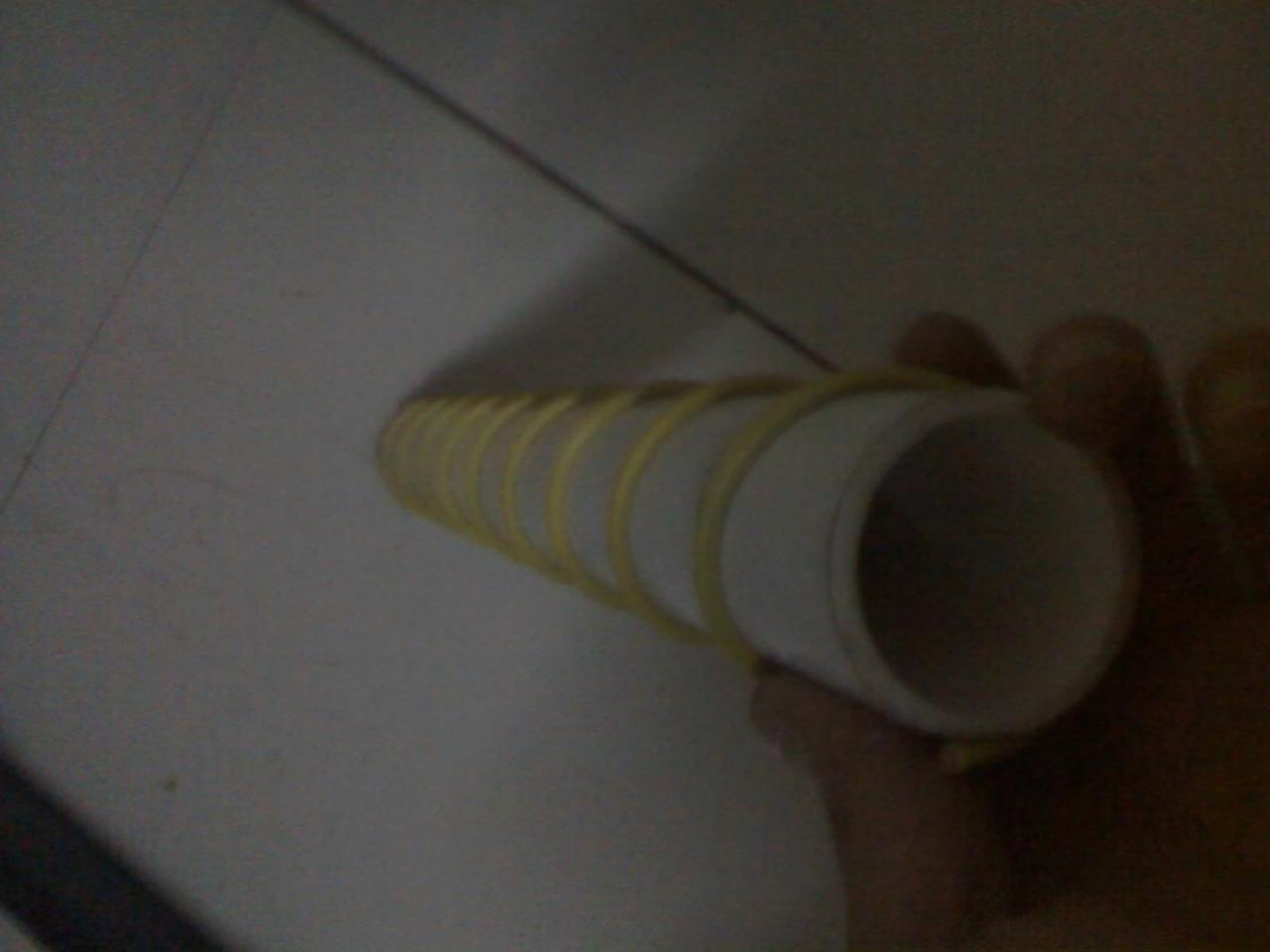

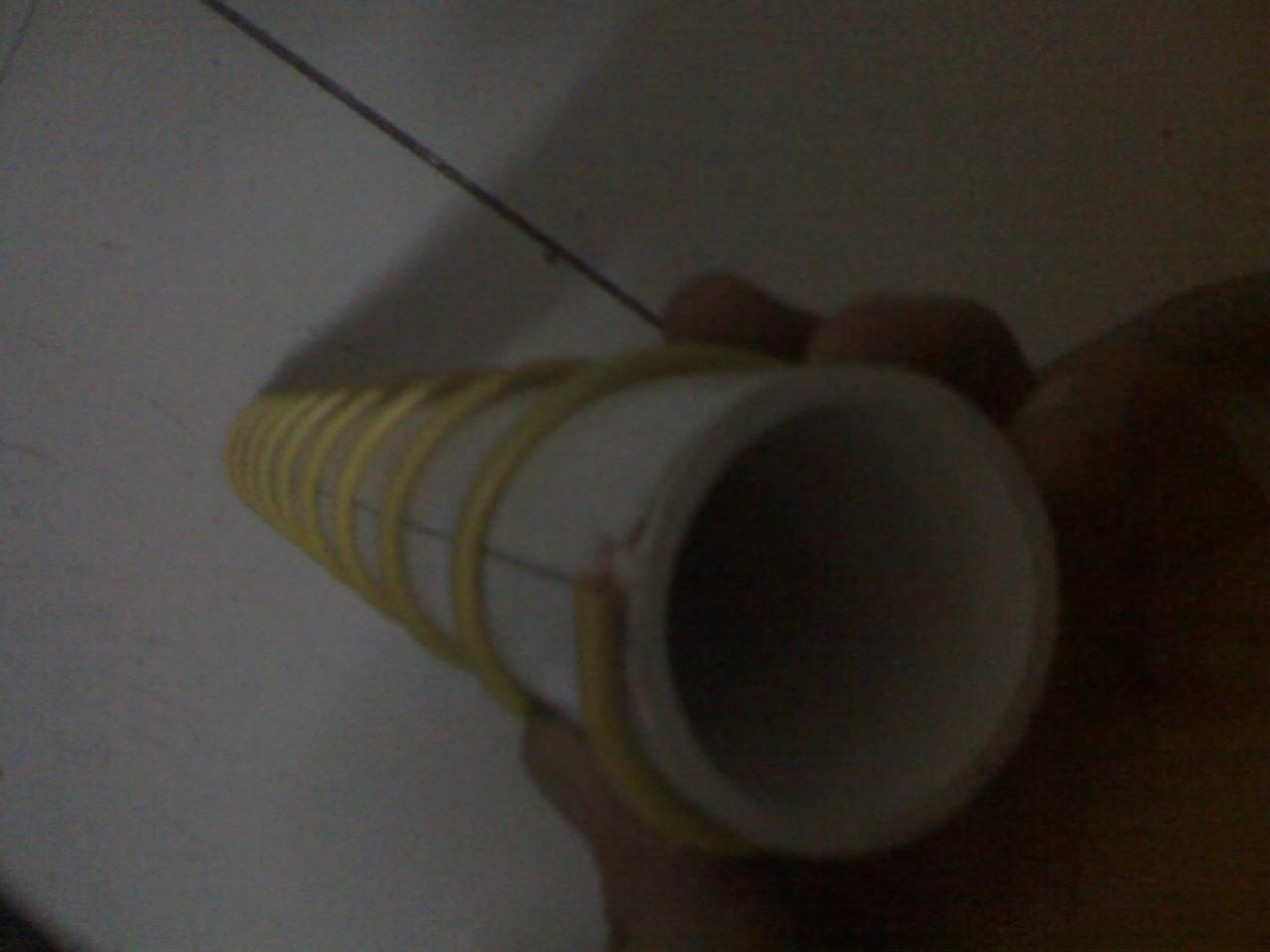

包铜丝上去了，我用的是直径1.58的铜线。。。（用沾纸的胶水就可以把纸沾上去了）

然后用502把铜丝沾上面就OK了。。

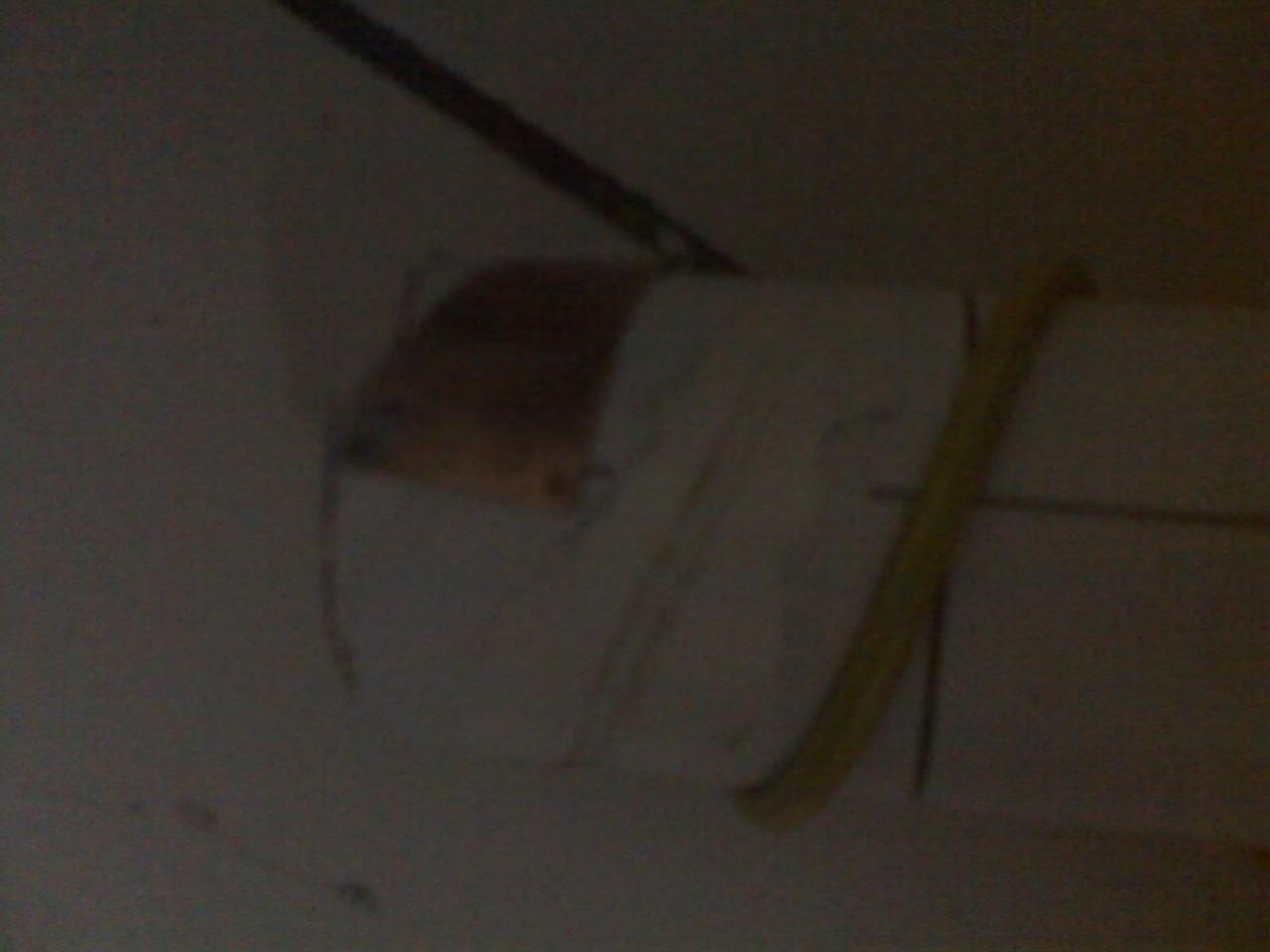

昨天晚上拍的，不清楚见谅啊。。没相机。。。

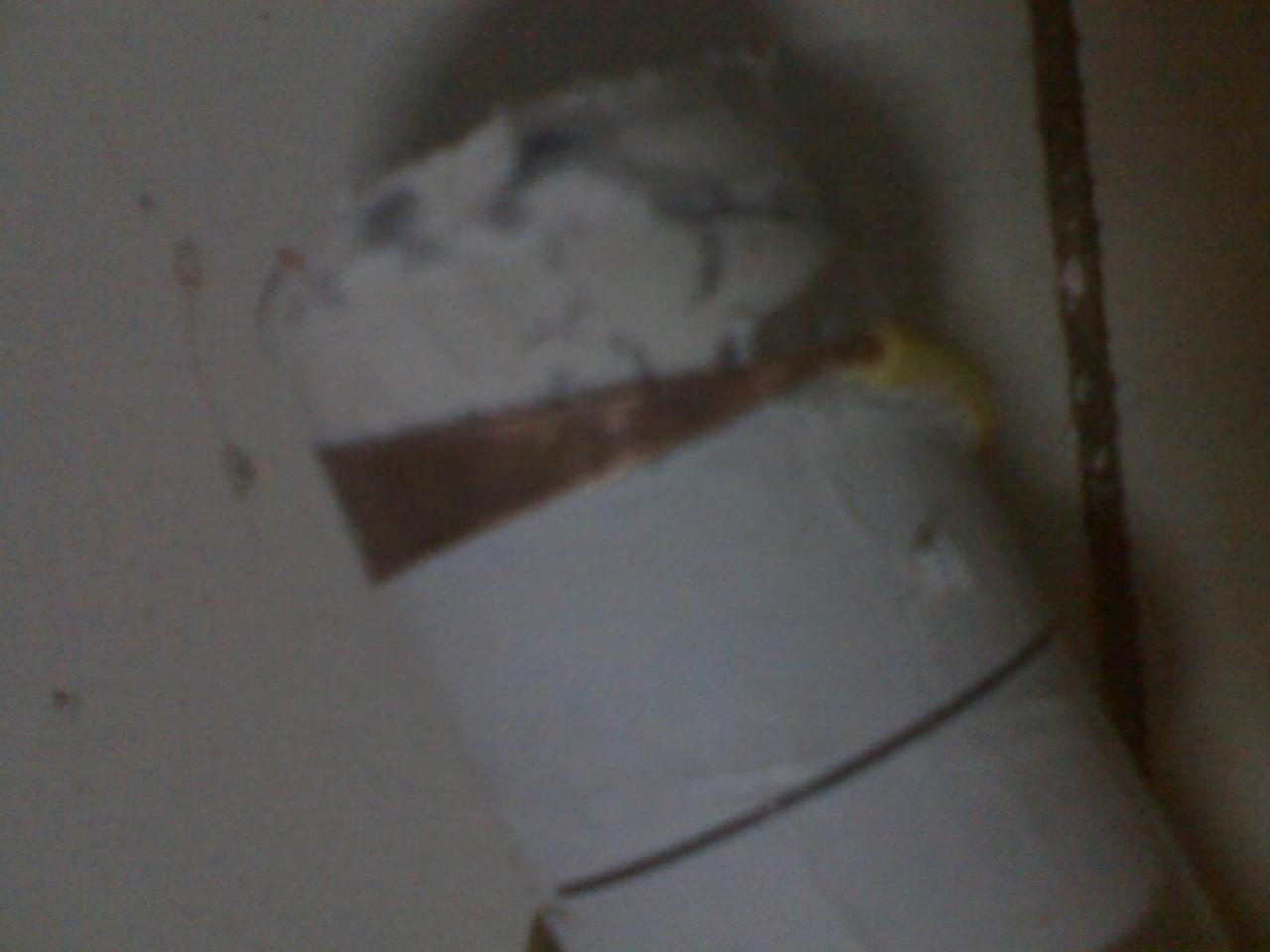

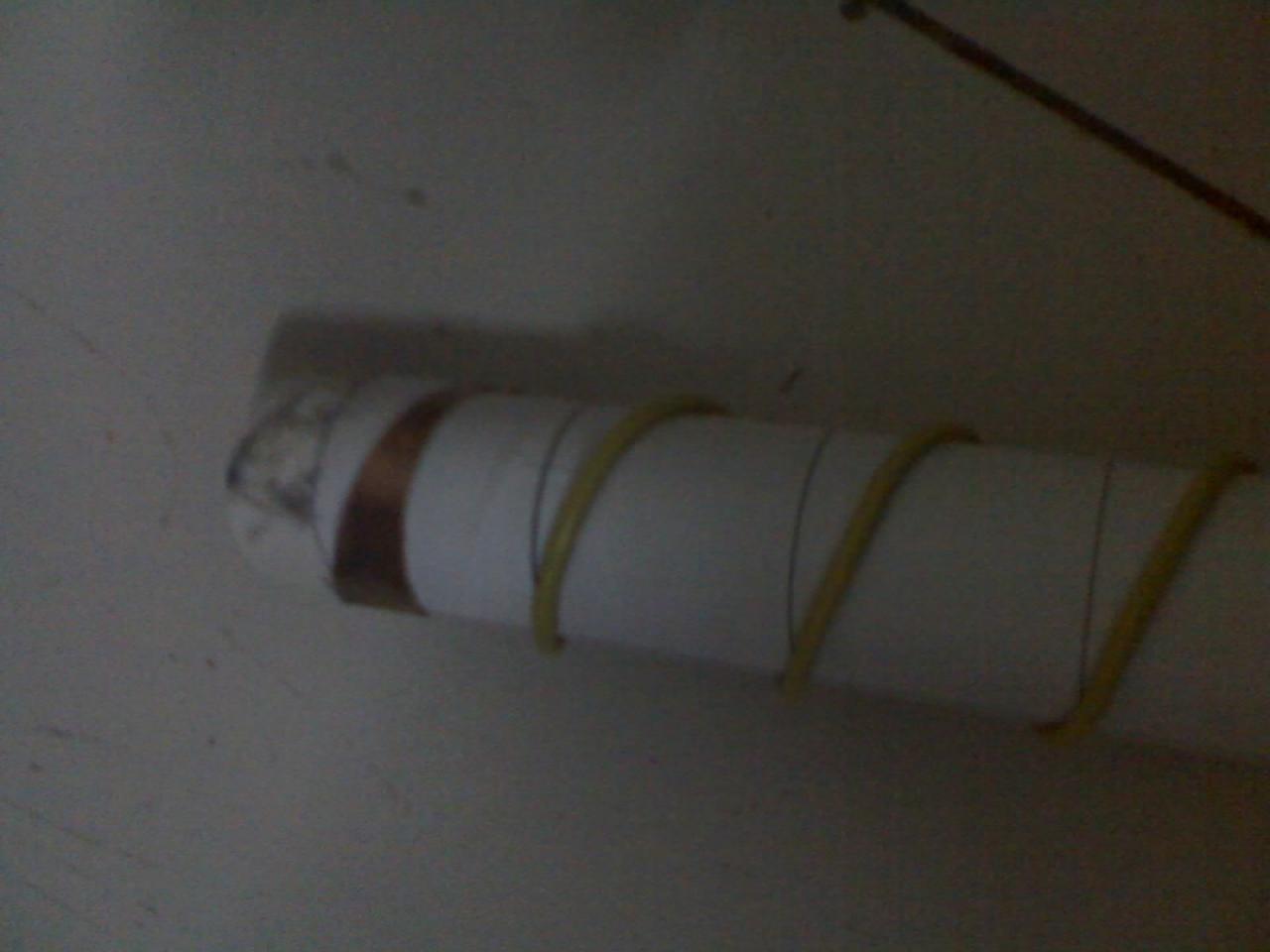

把铜片剪下来，沿着最后的铜丝比划下，剪掉多的。。然后用502沾原来铜丝位置（斜边沿着铜丝走向）


来个大点的图，有点脏，不要紧，不影响效果的

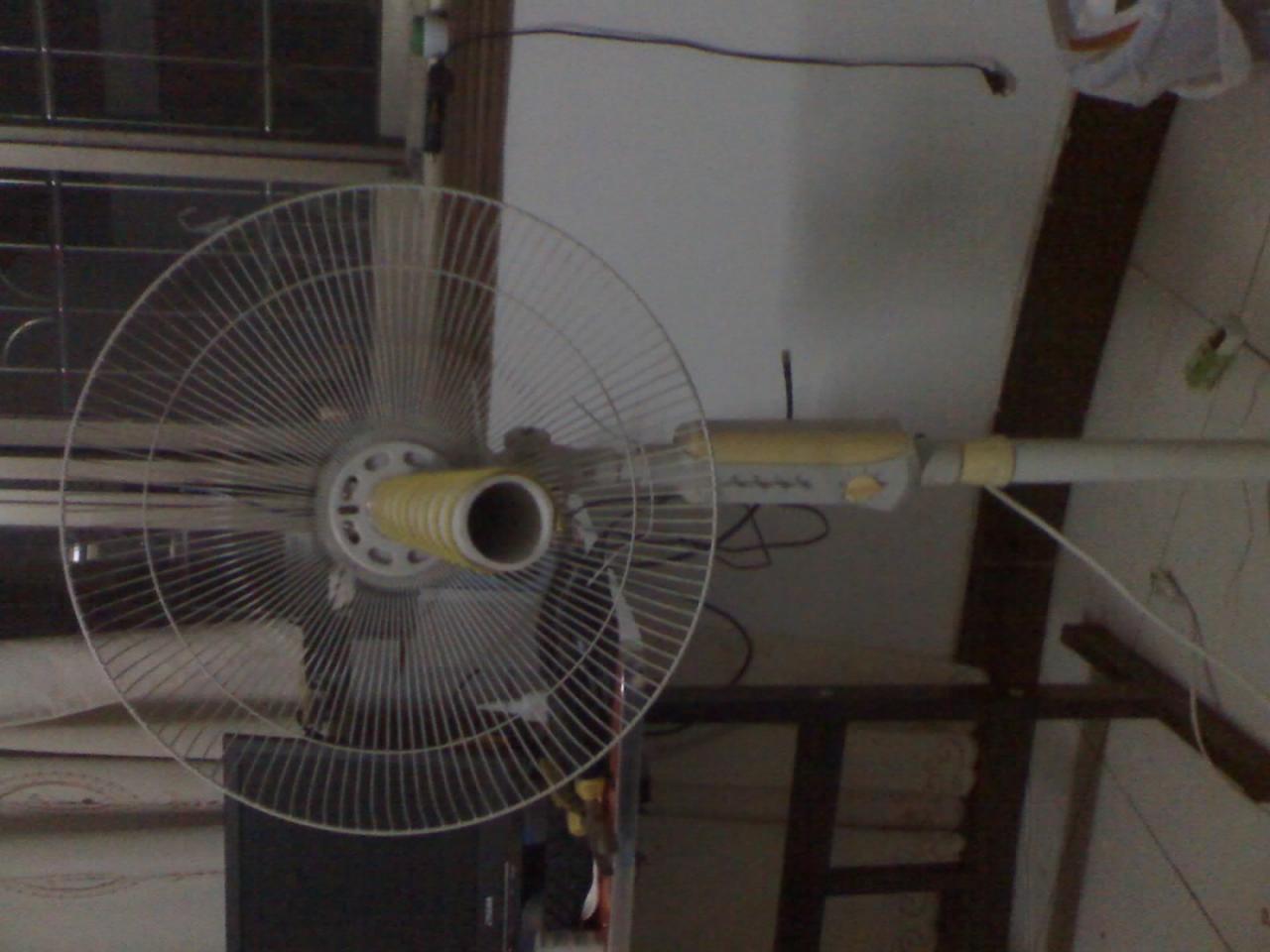

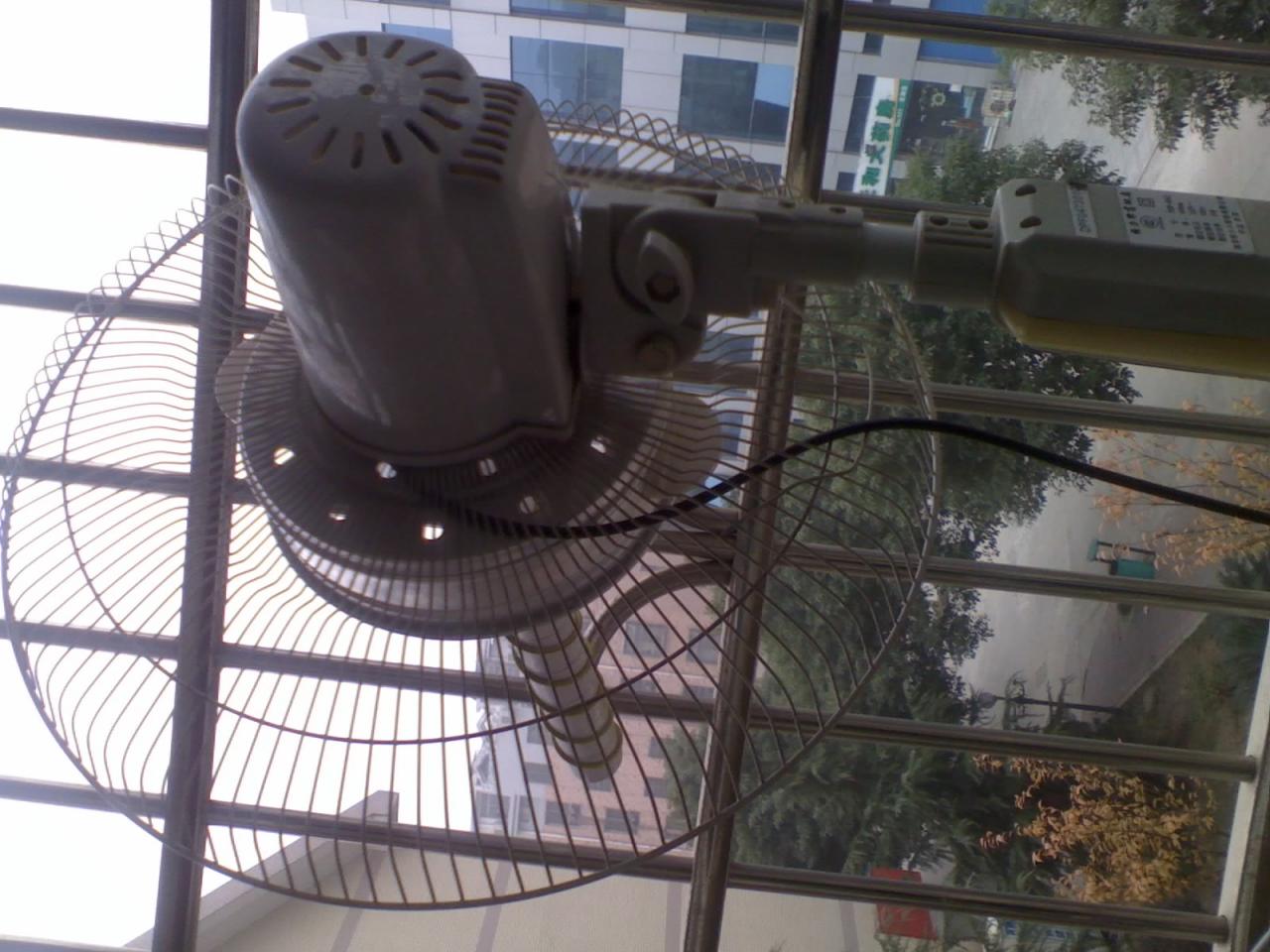

来看我的天线吧。。。

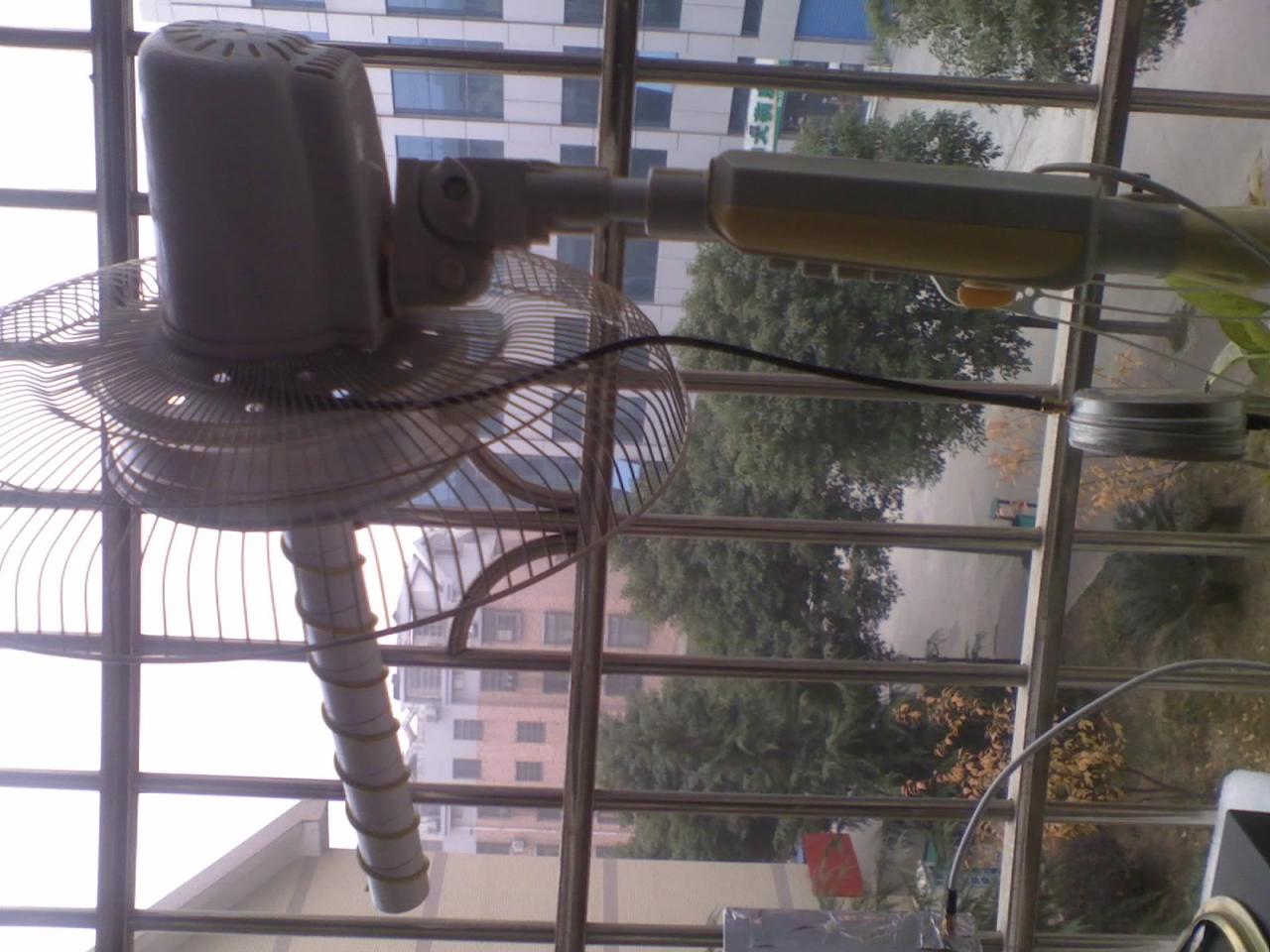

后面是昨天晚上做的，用风扇网做反射面。。

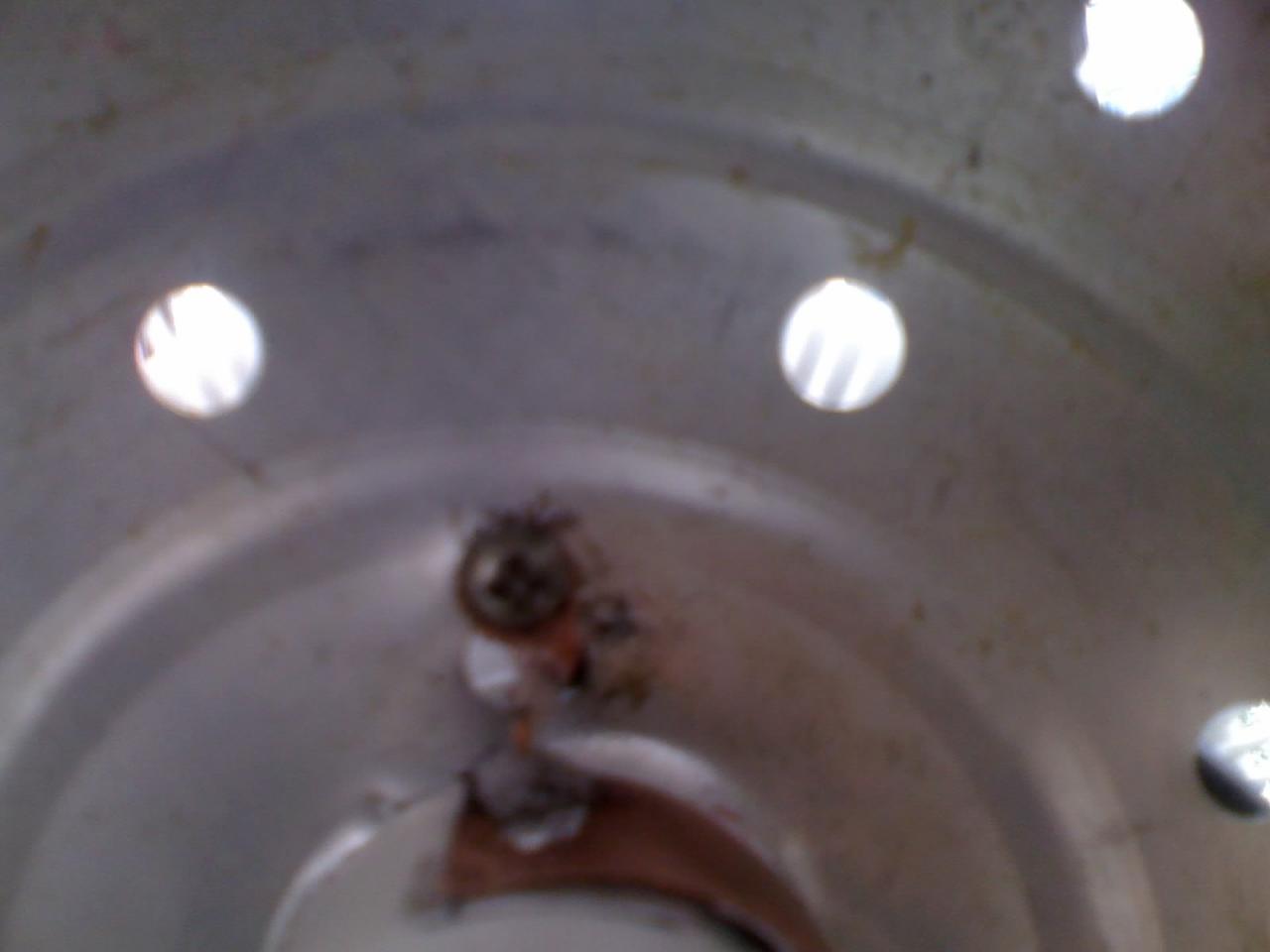

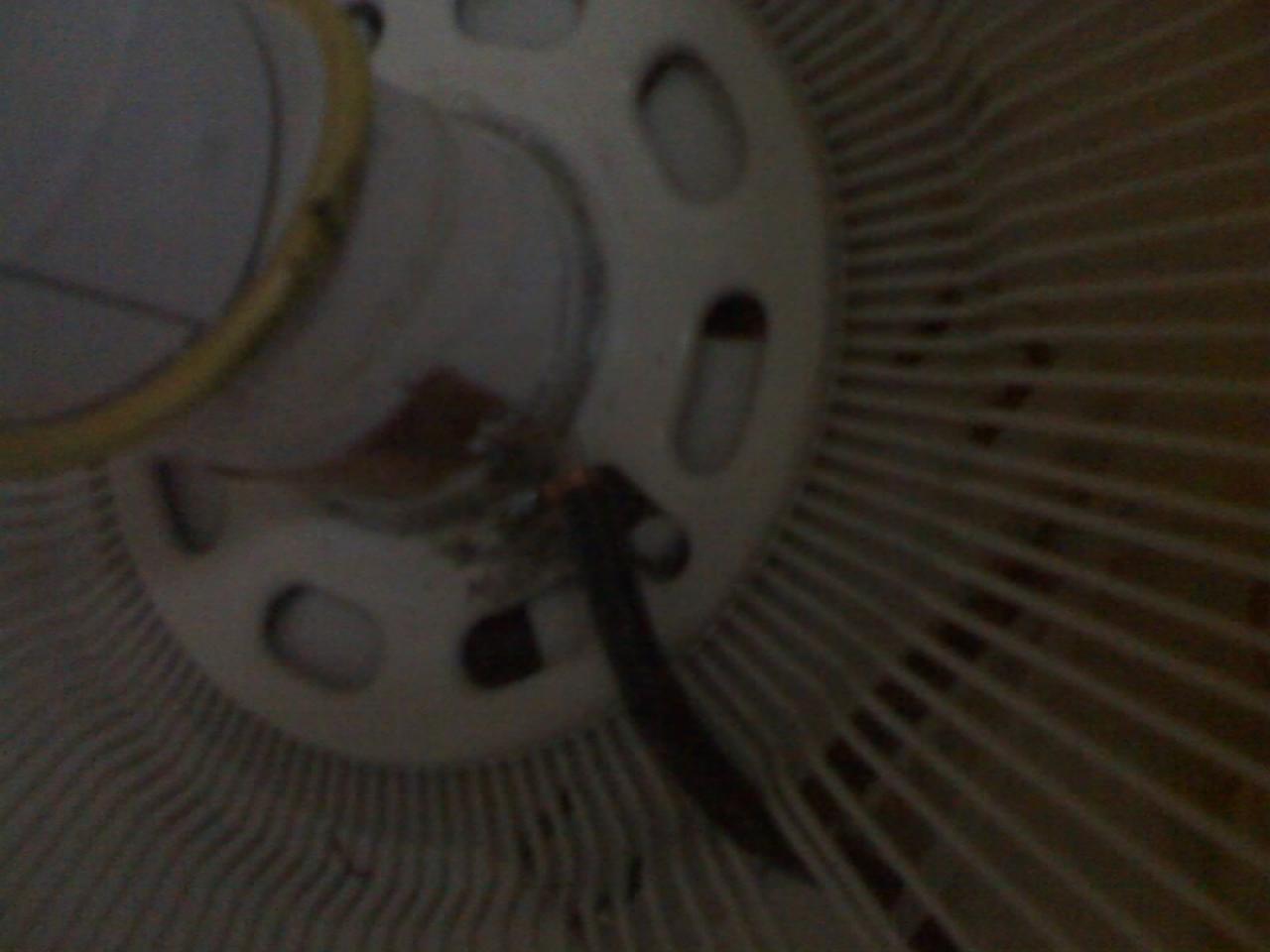

焊的地方给大家看看。。 （一边焊网子上（屏蔽线），一边焊铜片上（芯线））（200W的东西就是来劲。。。哈哈


再来几张今天上午改的吧。。用了个坏电饭煲的蒸笼

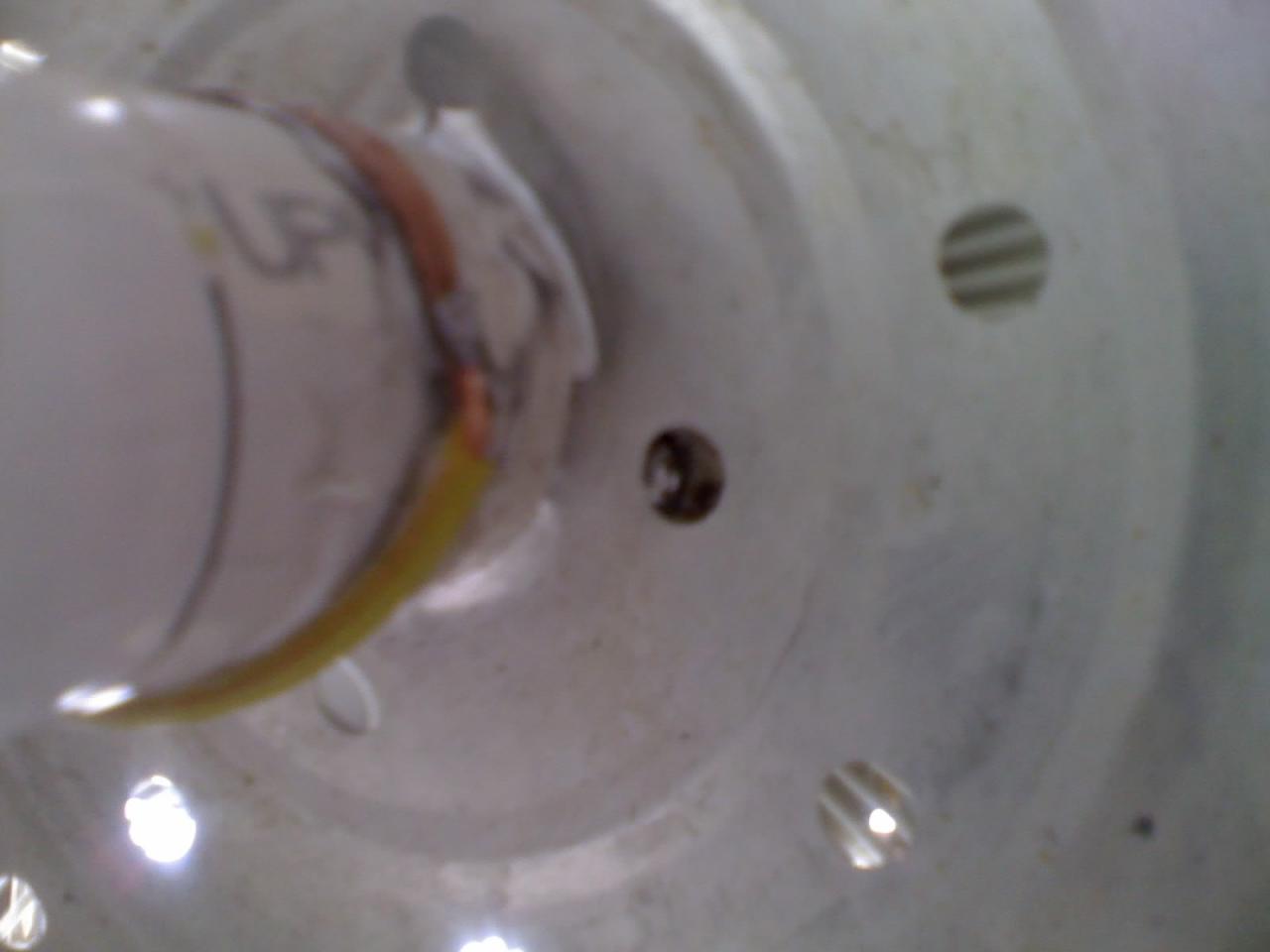

电饭煲的铝蒸笼做反射板了。。。打个洞架在风扇上面



下面出场的是我改过的瑞银，。今天的测试网卡





嘿嘿。。。不知道看明白没，不明白看老毛子教程吧。。。我会传上附件的。。。昨天累了一晚上，今天现在没吃饭在搞这贴。。。设个回复大家不要见怪啊。。打字累呢，。好冷的。。:) 。如果觉得有用，收着。。。叫兽们觉得有用。。。加分吧。。我喜欢。。


下面是效果图和本人经验。想看要回复了啊。，。帮顶吧。。。


上些测试图了

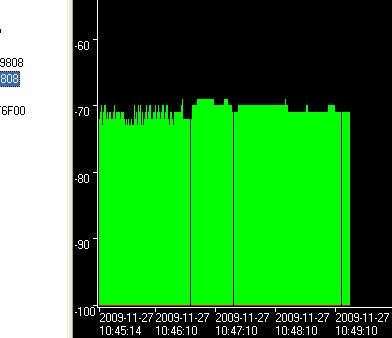

这是没装蒸笼版的螺旋，可能风扇网反射不行吧。效果不好啊。。。 所以没办法。。。拆了一个（心爱）的蒸笼

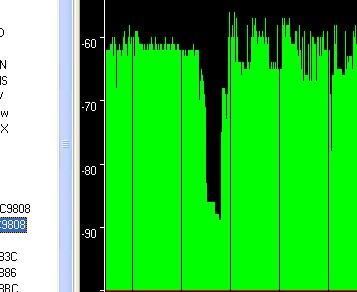

下面是加了蒸笼版的了。。效果好蛮多的。。。感觉还是铝啊，铜啊比铁靠得住些。。。这网子，中看不中用的

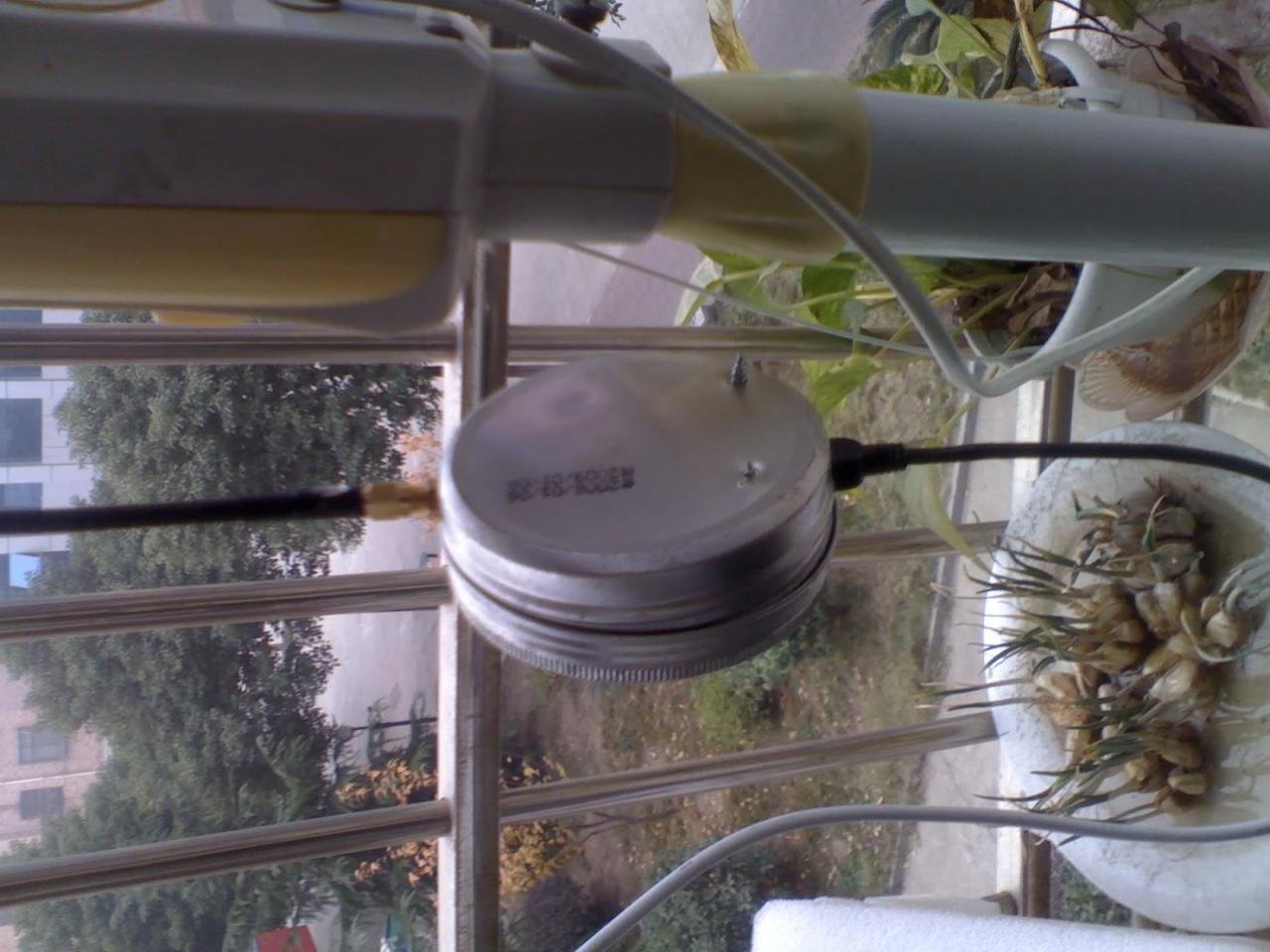

再上张19DB平板的图吧。。其实后面又换了改进版16DB平板天线。。。只比19DB差一顶点。。可能19对这距离不敏感吧





前部分是螺旋的。下跌部分是在换天线。。后面是19的。。

声明：方向不同。。两个天线都是调的差不多最佳方向。。也就是两天线都取的最佳值做比对。。。（风扇架着螺旋。19DB架不那么高。。。）






看了有用的朋友顶吧。。。。谢了。。。别说我不厚道哦。。。市场经济下。。。。。收点小费。。。

文章没收钱。。附件点小费吧。。。嘿嘿、、、{:2_30:}

此天线适合点对点。不适合ceng用户！


商业天线和DIY天线评测请看：
http://forum.anywlan.com/viewthread.php?tid=45581&extra=
