[讨论] 天线仿真软件 4NEC2 建摸 Copy/Move (GM Card 卡)的困惑

[复制链接]

vodka

947 回帖	1万积分	294 小时在线时间

砖家教授

注册时间: 2008-3-10

金币: 8234 个

威望: 134 个

荣誉: 19 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2009-12-8 15:52 |显示全部楼层

本帖最后由 vodka 于 2009-12-8 17:27 编辑

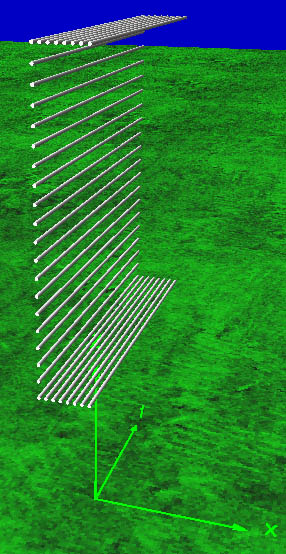

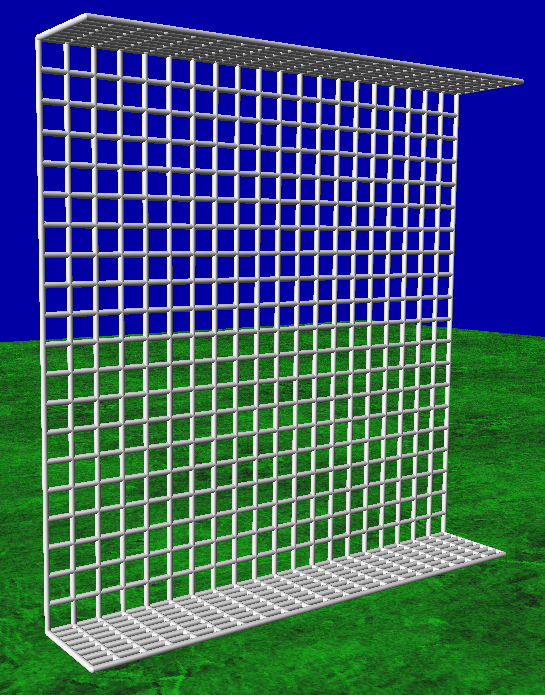

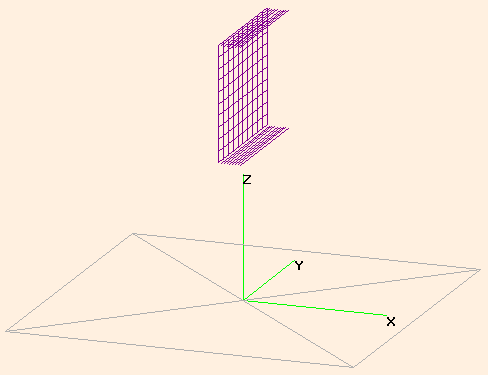

想要的效果:

这是直接定点法描出来的, 缺点是不能优化, 因为没有定义"变量"

NEC 文件的内容:
-----------------------------------------------------

CM
CE
GW 100 9 0 -0.092263 0.123017 0 0.0922628 0.123017 1.e-3
GW 300 9 3.8443e-3 -0.092263 0.123017 3.8443e-3 0.0922628 0.123017 1.e-3
GW 500 9 7.6886e-3 -0.092263 0.123017 7.6886e-3 0.0922628 0.123017 1.e-3
GW 700 9 0.0115329 -0.092263 0.123017 0.0115329 0.0922628 0.123017 1.e-3
GW 900 9 0.0153772 -0.092263 0.123017 0.0153772 0.0922628 0.123017 1.e-3
GW 1100 9 0.0192215 -0.092263 0.123017 0.0192215 0.0922628 0.123017 1.e-3
GW 1300 9 0.0230658 -0.092263 0.123017 0.0230658 0.0922628 0.123017 1.e-3
GW 1500 9 0.0269101 -0.092263 0.123017 0.0269101 0.0922628 0.123017 1.e-3
GW 400 9 0 -0.092263 0.1322433 0 0.0922628 0.1322433 1.e-3
GW 700 9 0 -0.092263 0.1414696 0 0.0922628 0.1414696 1.e-3
GW 1000 9 0 -0.092263 0.1506959 0 0.0922628 0.1506959 1.e-3
GW 1300 9 0 -0.092263 0.1599222 0 0.0922628 0.1599222 1.e-3
GW 1600 9 0 -0.092263 0.1691485 0 0.0922628 0.1691485 1.e-3
GW 1900 9 0 -0.092263 0.1783748 0 0.0922628 0.1783748 1.e-3
GW 2200 9 0 -0.092263 0.1876011 0 0.0922628 0.1876011 1.e-3
GW 2500 9 0 -0.092263 0.1968274 0 0.0922628 0.1968274 1.e-3
GW 2800 9 0 -0.092263 0.2060537 0 0.0922628 0.2060537 1.e-3
GW 3100 9 0 -0.092263 0.21528 0 0.0922628 0.21528 1.e-3
GW 3400 9 0 -0.092263 0.2245063 0 0.0922628 0.2245063 1.e-3
GW 3700 9 0 -0.092263 0.2337326 0 0.0922628 0.2337326 1.e-3
GW 4000 9 0 -0.092263 0.2429589 0 0.0922628 0.2429589 1.e-3
GW 4300 9 0 -0.092263 0.2521852 0 0.0922628 0.2521852 1.e-3
GW 4600 9 0 -0.092263 0.2614115 0 0.0922628 0.2614115 1.e-3
GW 4900 9 0 -0.092263 0.2706378 0 0.0922628 0.2706378 1.e-3
GW 5200 9 0 -0.092263 0.2798641 0 0.0922628 0.2798641 1.e-3
GW 5500 9 0 -0.092263 0.2890904 0 0.0922628 0.2890904 1.e-3
GW 5800 9 0 -0.092263 0.2983167 0 0.0922628 0.2983167 1.e-3
GW 6000 9 3.8443e-3 -0.092263 0.2983167 3.8443e-3 0.0922628 0.2983167 1.e-3
GW 6200 9 7.6886e-3 -0.092263 0.2983167 7.6886e-3 0.0922628 0.2983167 1.e-3
GW 6400 9 0.0115329 -0.092263 0.2983167 0.0115329 0.0922628 0.2983167 1.e-3
GW 6600 9 0.0153772 -0.092263 0.2983167 0.0153772 0.0922628 0.2983167 1.e-3
GW 6800 9 0.0192215 -0.092263 0.2983167 0.0192215 0.0922628 0.2983167 1.e-3
GW 7000 9 0.0230658 -0.092263 0.2983167 0.0230658 0.0922628 0.2983167 1.e-3
GW 7200 9 0.0269101 -0.092263 0.2983167 0.0269101 0.0922628 0.2983167 1.e-3
GE -1
GN 1
EK
FR 0 0 0 0 2437 0
EN

==========================================================

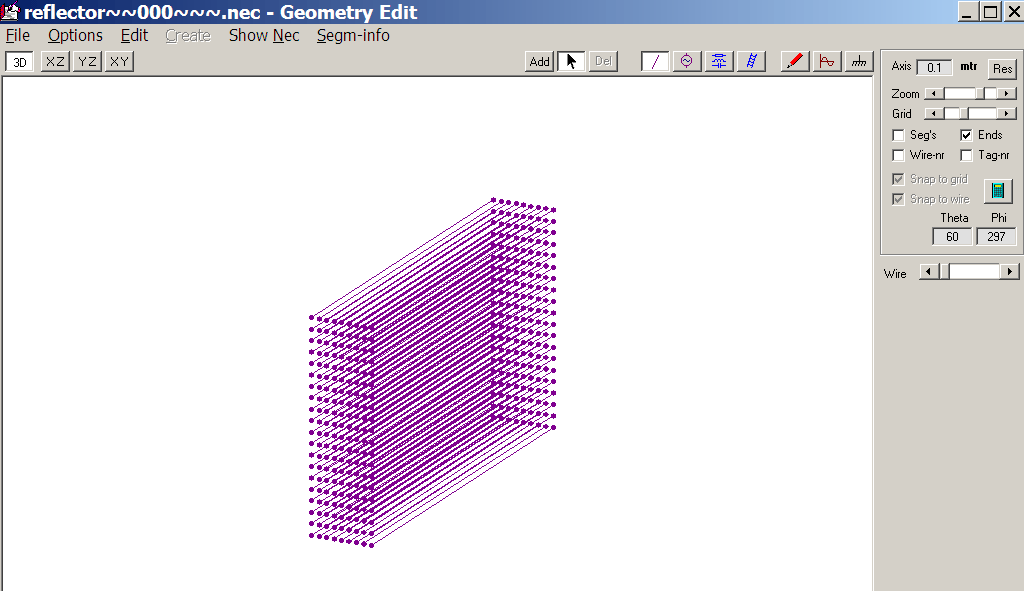

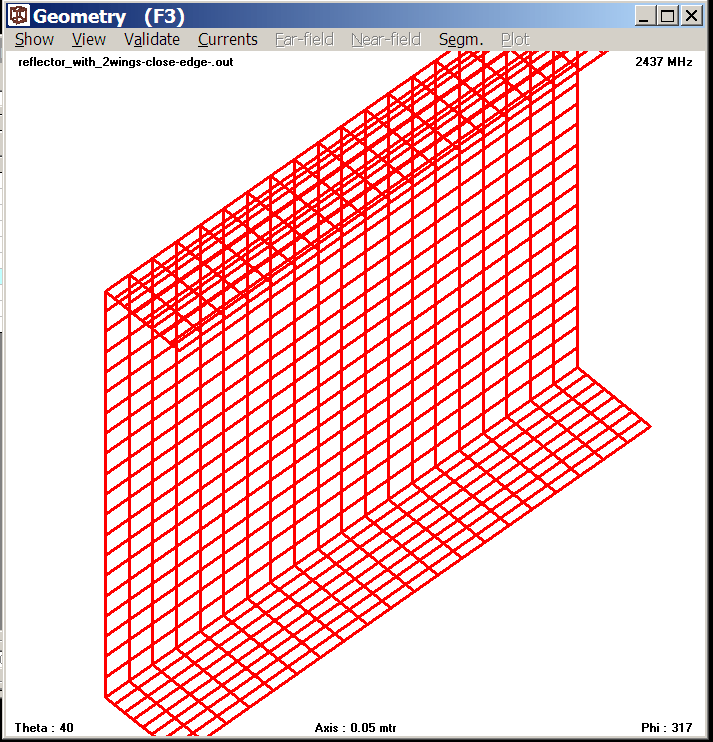

不想要的效果:

这是用方程法+ copy/move (GM 卡) 定出来的, 优点是能优化,  因为有定义"变量"

现在的问题是 copy/move 的效果控制出了偏差,  但是俺硬是没悟出来

中间多余出来的线段是不需要的,  如果在 Geometry Editor 里面把多余的线段删除, 得到的就是上面的结果.

NEC 文件的内容:
-----------------------------------------------------

CM
CE
SY F=2437       '工作频率
SY WL=299.792458/F       '波长
SY Xs=1.5       '系数
SY Kn=WL*Xs       '宽
SY Cg=WL*Xs       '长
SY Bg=WL/4       '边高
SY Sm=20       '网条数目
SY Ld=2*WL       '离地距离
GW       100       2       0       -(Cg/2)       Ld       0       Cg/2       Ld       0.001
GM       200       Sm-1       0       0       0       0       0       Kn/Sm       100
GM       500       8       0       0       0       Bg/8       0       0       100
GE       1
GN       1
EK
FR       0       0       0       0       2437       0
EN

-----------------------------------------------------

=====================================================================
