[DIY] DLINK 615路由+DWA 130 无线网卡 强改天线 详细攻略 测试结果大跌眼镜！

jackasd

小弟第一次发原创贴 请大家多多指教~~
如果您觉得有用 请回帖鼓励下 谢谢！
路由器是dlink DIR-615L
拆解图如下

网卡是 USB 的 DWA130 拆解图如下

准备用IPX转SMA的转接线外接增益天线

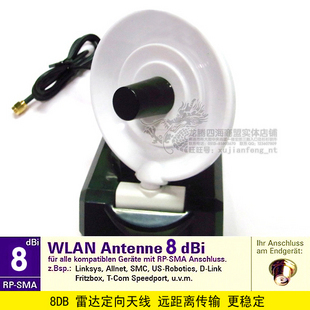

路由器一端准备接下图增益天线


网卡端接这个天线

设备前天在TB上下单了 今天应该能到 明天更新组装图 陆续再上评测图 请大家关注
网络环境

现在组网时遇到一问题 不知道能不能解决？见下图

昨天TB上买的设备全部到货 拿出IPX转SMA线
杯具1：如同4楼和6楼朋友所说 网卡和路由器上的接口并不是IPX口 所以无法连接
继续。。。。
把IPX头剪掉然后把芯线拨出来
用电烙铁把原天线 焊下来

然后把剥掉头的转接线焊上去
然后SMA口接雷达增益天线
一切OK后 无限兴奋 开始测试
测试后 不敢相信眼睛所见 信号强度竟然没有任何变化
难道是板上没有焊牢？用万用表测试一切正常
最后极端了一下 把USB网卡直接放在天线前10cm 测试信号 居然满格 说明天线连接没有问题
心里开始骂TB买天线的人 告诉我天线是如何如何的好的（后来知道骂错了）
这时手里还有一个5db的定向天线 心想看看这个效果怎样吧？
接上后一测试 竟然和之前的情况一样 稍微远一点 信号毫无变化 只有放在天线前10cm左右 开始有反应
啊~~ 不会吧~~ 再看我的网卡 收到一堵墙外别的信号 竟然都有70% 路由在网卡边上却只有50%
于是再把原配天线接上 信号没变化 再把俩天线都焊下来 居然也没变化
最后得出杯具2的结论：DLINK DIR615L 路由就是个垃圾 2个5DBI的天线就是噱头 根本没用的
有用的就是2根内置天线 信号强度仅限2-4m左右（无阻挡物） 1堵墙的话直接下降到20% 7-8m后也是下降到20%

现在已经联系DLINK的售后服务 他们让我做了一大堆没用的修改路由配置（这些配置我早都试过了）
最郁闷的有个客服让我修改路由配置后把电脑重启一下 我当时简直无语！！
哎~~~最后也没出个很好的测试结果 让大家失望了（我自己也挺失望的 第一次改天线居然这样）
下周去他们售后中心去看看检查结果吧
（能想到的结果就是：测试结果一切正常 无线信号受环境影响）

redarray

支持支持支持

guoshanxin

路过顺便支持一下。

fengge8219

这样的帖肯定支持,但是IPX转SMA得线好像插头不配套啊

huangx

路过看看，支持

nokia_1600

一般有内置天线的网卡都是测试座，不IPX座吧。。。你这网卡没了解过。。。。
615和130距离多远啊？你找的天线可就一般中的一般啊。。就体积方面有优势而已。。
615上面可以直接焊啊，你买IPX-SMA干啥子？

威扬天下

呃，Ｄ的做工看来非常一般般。。。。

还有，建议楼主，不妨给路由主芯片部分加加散热片，能提升稳定性还有上网速度的！

my368369

想看的就是效果!

jackasd

一般有内置天线的网卡都是测试座，不IPX座吧。。。你这网卡没了解过。。。。
615和130距离多远啊？你找的天 ...
nokia_1600 发表于 2010-2-23 17:15

615和130距离4层楼 从7楼到11楼 信号从阳台出 窗口进 都放外面
我看路由器内的那个接口应该是IPX吧 不会也是测试座吧！！

sjmr

电脑A,B可以互访的 就看你DLINK 615怎么设置了

Atom

路过看看，支持

jackasd

谢谢大家关注 测试结果已更新 对DLINK 灰常灰常失望~~以后不买了。。。
