小巧玲珑的八木天线



(说明一下：下面的有关振子长度应该乘2，错误的地方比较多，就不去改了^O^.抱歉！)

我个人不喜欢八木天线，只要是增益不高，方向性还特别强。考虑到9单元以下的八木还是有很多优点的。趁今天没有什么事情，用4nec搞了几个小八木看它小巧玲珑的样子，希望大家能够喜欢。
本次设计有两个特点：
1、用反射板代替反射器，可以提高增益，同时又不会增加太多的尺寸。
2、完全按八木的天线理论，借助4nec来设计，尺寸、排列有序，加工误差对天线整体性能影响会小一些。
3、尽量压低榜瓣电平和后向辐射，提高增益。考虑到调整方向的原因，在可能的情况下，保证半功率角。看看图片就知道了：







其他就不多讲了，大家看看，对你有帮助就顶一下！

一、三单元八木

     1、结果尺寸图



   2、 增益8.1DBI和驻波比1.17



   3、半功率角大于60度（±30度），遮挡面只有7*7CM，特别适合作为正馈抛物面天线的馈源使用。



二、5单元八木天线

    1、结构和尺寸图



    2、增益和驻波比



    3、半功率角50度（±25度），可以作为抛物面天线的馈源使用。




三、简单的把反射板加到15*15CM，其他不变，增益提高到12DBI，驻波比也只有1.08.








四、七单元八木天线（增益11.9DBI，驻波比1.03）






天线尺寸：

七单元八木天线尺寸表（单位：MM）
	反射器	有源振子	引向器1	引向器2	引向器3	引向器4	引向器5
长度	70*70	27	24	24	24	22	22
距离	30		24	32	35	45	42

五、九单元八木天线（增益12.5，驻波比1.11）

九单元八木天线尺寸表（单位：MM）
	反射器	有源振子	引向器1	引向器2	引向器3	引向器4	引向器5	引向器6	引向器7
长度	70*70	27	24	24	24	22	22	20	20
距离	30		24	32	35	35	35	43	45

六、简单的把反射板从70*70增加到150*150（MM）可以提高增益，同时减少无用发射。
      增益13.5、驻波比1.16







七、优化版9单元八木天线。

     增益 15.3DBI    驻波比1.14

游客，如果您要查看本帖隐藏内容请回复

pc-80186

今天想做一个三单元八木天线。记得自己在论坛有设计过小八木，到论坛发现原来的ID进不去了。晕倒

80186

回复 2# scyaya


    没有最好，只有更好。
    八木天线优化的目标不同，有不同的结果。今天这个天线主要是为抛物面天线的馈源设计，尺寸是按理论值给定的，只对距离进行一些微调而来，不过该增益应该是最佳的了（最佳之一吧），如果你对增益不是特别要求，它也很适合作为一个单独天线使用。特点小巧、结构简单容易制作。

aximpda

我有空搞一下，这个尺寸做馈源馈线。

aximpda

我想偏馈也可以用

ediezhang

理论上是不是10.7db啊

80186

回复 4# aximpda


    作为馈源建议用3单元的，图中的距离为中对中，铜线也是直径2MM的东东。

80186

回复 5# aximpda


    偏馈也可以用，但是偏馈有更多的选择，比如反射板可以增加到20*20CM，增益会明显提高。

aximpda

振之是环形，还是基本型的，烦告子。

aximpda

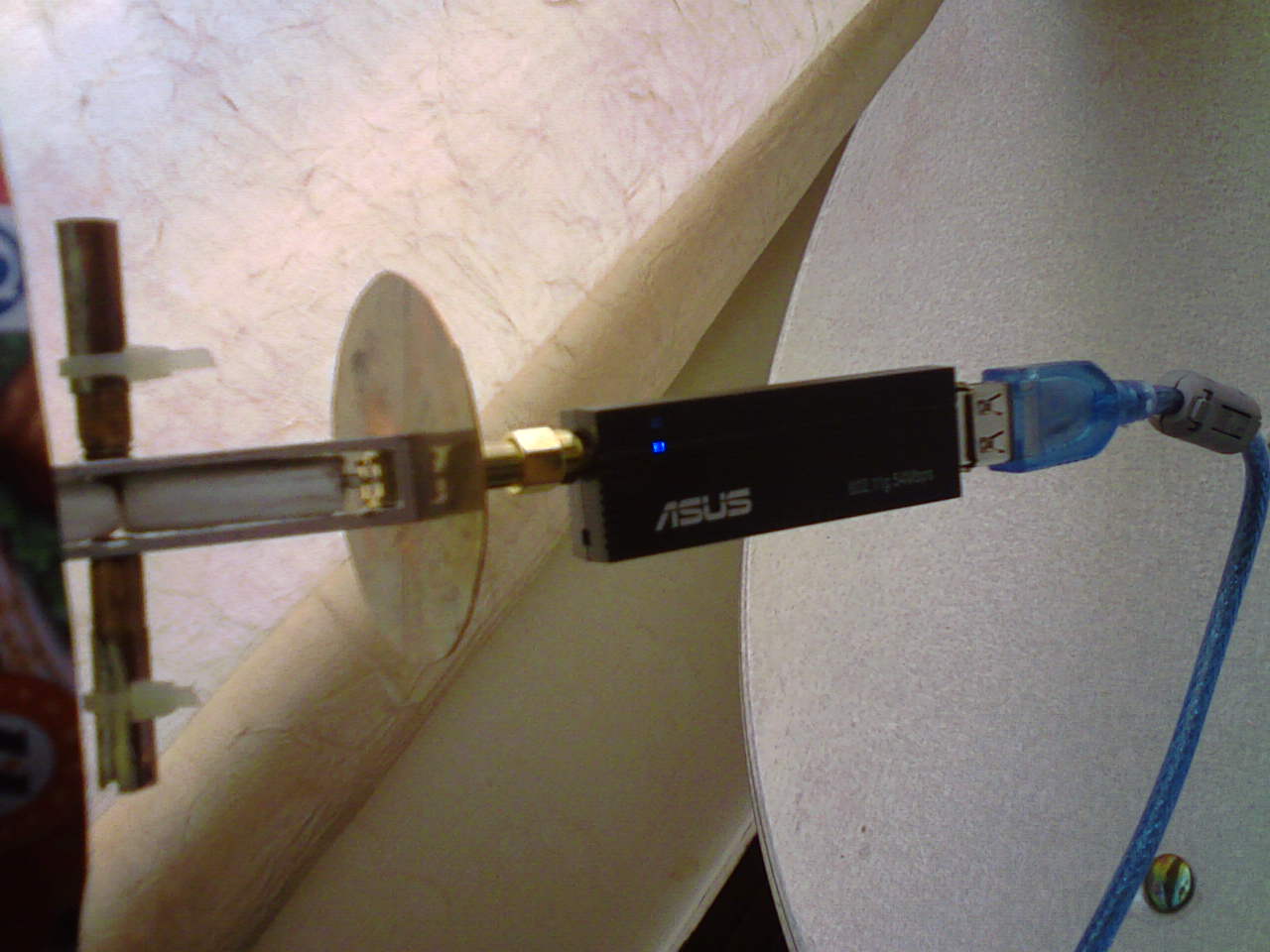

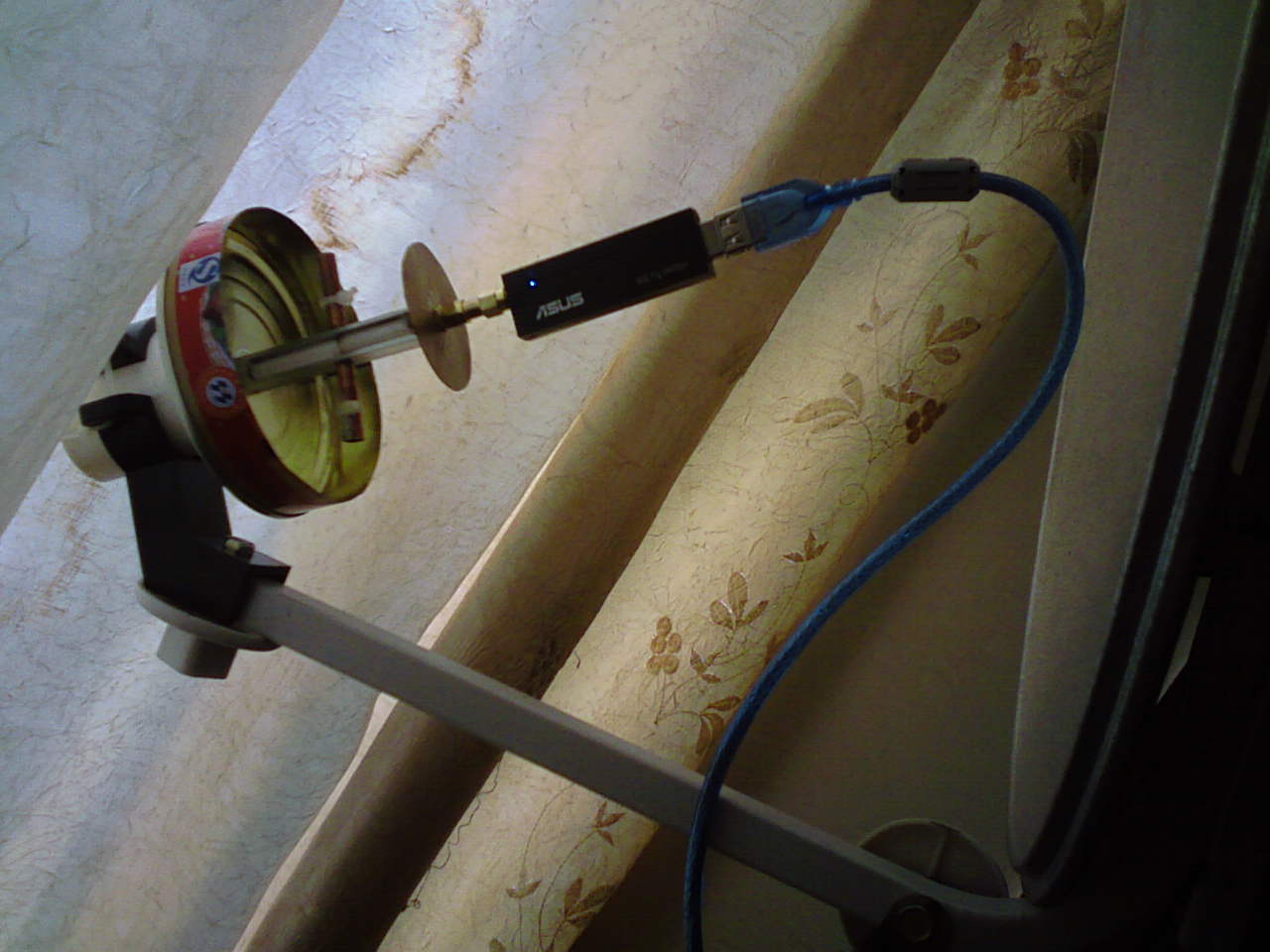

我现在的背射变种你仿真的接近
上面的园片去掉了。

80186

回复 9# aximpda


    基本型的（就是平常讲的对称振子，一根棍子那种），折合振子阻抗比较高，要用四比一巴伦，比较麻烦也容易带来误差。嘿嘿，我崇尚简洁。

aximpda

回复 8# 80186
20*20CM反射板装不下去，馈源不能旋角度，调极化成问题

80186

回复 10# aximpda


    你那背射天线比较适合偏馈天线，理论增益有14dbi左右。这里有两个建议：
1、馈线往背后走比较好。
2、巴伦中间不要有绝缘材料（空气就很好了）。
