拆个网件JNDR3000，刷TT教程，4楼更新迅雷远程下载。。。

唯美的风景

一楼先上拆机图：
二楼上TTL刷机教程：
全家福：


背面：

正面：

TTL接线图：（PS：红色箭头为GND 剩下2个RX和TX不行的话任意调下）

最后上一张亮点图：（PS：机器是刷好了TT，突然发现USB竟然不能识别，顿时菊花一紧，经过几分钟排查竟然发现原装货的USB的5V竟然电压为0，碉堡了）

后来进过强大QQ群各位朋友的帮助，发现这货在USB附近有个CHT的不知道什么玩意的IC芯片，在这之前有5V过了之后就是0V！！！果断NOP掉后USB正常挂载。

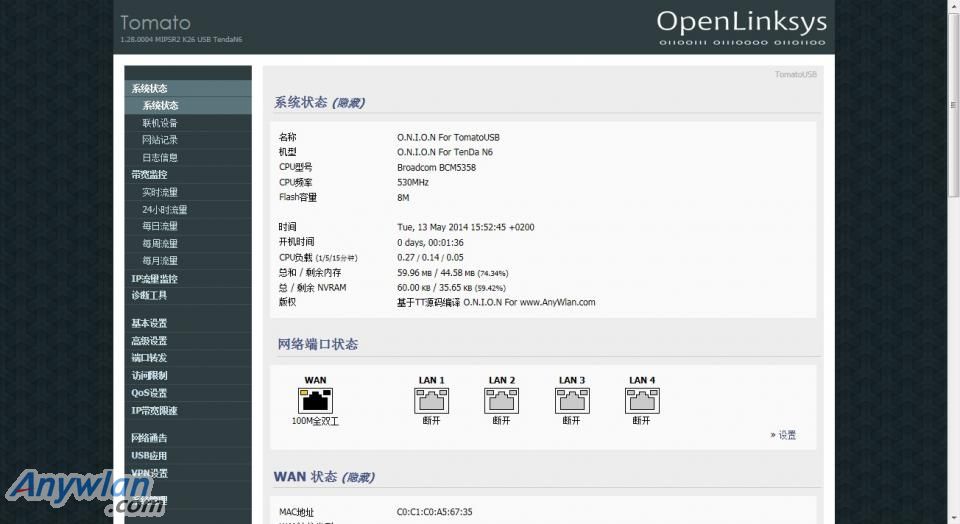

刷好TT后（2.4G+5G正常，wan、lan、USB都OK）：


USB识别图：

zhouhup

只能说楼主太牛X了  吾等还要修炼啊


折腾了半天   还是没刷成
ttl线 链接好了   没连网线   COM选择好了   开路由电源 同时狂按CTRL+C   10次有1次进CFE
但是不晓得 e2500cfe-n6  和TT固件文件放在哪里 才能用命令刷    木办法   直接点文件拖进了SecureCRT 7.2   选第一个     快速滚动    固件也拖进  同上 也选第一个   过了一会  电脑蓝屏  重启   吓死我了   怕砖了   开机  等了一会  没刷成功 还是3000的页面

唯美的风景

6-7日更新：
因为最近比较忙，连今天都要加班！吐槽下苦逼生活。
1.发现用2500的cfe后无线5G会有丢失问题，终于在恩山找到了JNDR3000的编程器固件提取后，根据参数匹配了一个8M的TT版本，尝试修改3500Lv2的TT固件修改为JNDR的chk固件刷机失败！还是需要拆机TTL刷~至于USB问题，最近还在测试gpio   可以试试 gpio enable X来试试。。。
说明下：因为cfe的问题，wan和最远离wan的那个lan互调了。
上传原版cfe就能刷的TT固件：和

---

以下是早期版本：
提供所有工具和固件及CFE文件：
需要自己下载 SecureCRT（ttl用到） 和winhex（改mac用，打开cfe后找到MAC地址，改成你用的就OK）工具。
cfe：
tftp工具：
TT固件：和
1：接好ttl（rx和tx自己处理好哈），开启tftp工具。
2：通电的同时马上在SecureCRT中按ctrl+c 进行TTL中断操作。

3：电脑网卡固定好IP，比如192.168.1.2/24

4：当显示cfe>的时候先打上nvram earse 把nvram清楚下
5：刷CFE   flash -noheader 192.168.1.2:e2500cfe-n6.bin flash0.boot
6：刷固件 flash -noheader 192.168.1.2:tomato-K26USB-NVRAM60K-1.28.--defMIPSR2-TendaN6.trx flash0.trx
7：等待刷机后重启。。。

唯美的风景

6.8日更新：
通过原版cfe和2500和N6 cfe的杂交合成了16m的编程器固件。




刷好后就可以玩玩518版主强大的功能，比如那个什么墙啊，下载啊什么的
刷好后需要按图设置下：

---

以下以前写的，直接忽略。
关于16M的问题，测试中发现设置重启后会变砖，然后折腾了1个下午的cfe合成，最后和nw762杂交出的cfe功能正常，就是5G会丢失。。。所以这楼先暂停下来。。。。
晚上回家后果断抄起烙铁，用2楼的cfe和winhex合成了1个16M的编程器固件写进去。
果断验证了我下午的想法，在此jndr已经成功刷上TT，USB和5G都正常，还有518版主的强大功能，tr下载，aria2，代理穿墙等等。。



提供我合成的16M编程器固件：
有BUG，取消下载
分割线-----------------------------------
进阶篇：
发现3000实际和腾达N6还有E2500硬件基本是一样的。
在这里我有个大胆的猜测：
如果用2楼提供的cfe文件写到16M的flash中，那么就可以刷518版主的TT固件了。
先上传固件，回去自己测试下（只要cfe有这个flash的芯片识别码）

唯美的风景

6.8：
更新个简单的TT设置word：

---

新增迅雷远程下载：
先挂载上U盘或者移动硬盘，记录下挂载的地址。。。也可以把ftp开起来，方便上下传。
然后把xunlei.rar解压到U盘根目录后。

在putty执行截图命令。。。启动迅雷。。。

当获取到激活码后，去http://yuancheng.xunlei.com/绑定即可。
PS:具体参考教程可以看 http://luyou.xunlei.com/thread-768-1-2.html 非常的详细。。。。

沉默的王

呵呵，，这个情况

馬上有錢

学习了学习了

chengxufan

学习了学习了

feng1009aa

哈哈哈傻瓜公司啊ugaiu

Joey_Yang

唯美的风景 发表于 2014-5-11 19:48
提供所有工具和固件及CFE文件：
需要自己下载 SecureCRT（ttl用到） 和winhex（改mac用，打开cfe后找到MAC ...

楼主辛苦了，谢谢分享啊。

UBNT UniFi AP Outdoor+评测报告_JoeyYang

ZHIZAI100

试试原厂固件下测量USB电压
检查一下USB供电部分，有没有始能芯片

血洗刀锋

技术贴。。顶一个。。。

泽铭他爹

谢谢分享，撸主焊工貌似比我还差，呵呵，
